RE: Võimendi Yamaha A-760 renoveerimine - madis64 - 07-07-2022
(06-07-2022, 08:54 AM)moi Kirjutas: See muidugi ka, et sisend on tal diferentsiaalne (balanced), mis annab võimaluse suht lihtsalt lahti saada maanduse probleemidest.
Kas ka juhul, kui mitmete mõõteahelaseadmete korpused on moel või teisel korpuste kaudu "maa-ühendatud"?
RE: Võimendi Yamaha A-760 renoveerimine - madis - 08-07-2022
Difsisend natuke oleks nagu trafo. Kuid trafo lubab ka 230V "nihkepinget", elektrooniline difsisend aga heal juhul paarkümmend volti, käesoleval juhul pigem paar.
Trafo lahendab ühe probleemi aga see korralik ADC lahendab teise probleemi.
RE: Võimendi Yamaha A-760 renoveerimine - madis64 - 08-07-2022
(08-07-2022, 12:07 AM)madis Kirjutas: Kuid trafo lubab ka 230V "nihkepinget", elektrooniline difsisend aga heal juhul paarkümmend volti, käesoleval juhul pigem paar.
Kipun seda arvamust jagama.
RE: Võimendi Yamaha A-760 renoveerimine - moi - 08-07-2022
Miks peaks kodustes tingimustes võimendi mõõtmisel tekkima suur "nihkepinge", eriti kui üks difsisendi pool on maandusega ühenduses?
Kuna sa saad valida seda punkti, kuhu see üks difsisendi pool on mandusesse ühendatud, lubab see vähemalt mõõtesisendi mõttes mõõta täpselt selle maanduse punkti ja signaali andva klemmi vahelist pinget ilma, et maanduses uitavate voolude pingalangud sisendisse tuleksid.
RE: Võimendi Yamaha A-760 renoveerimine - madis64 - 08-07-2022
(08-07-2022, 11:18 PM)moi Kirjutas: Kuna sa saad valida seda punkti, kuhu see üks difsisendi pool on mandusesse ühendatud, lubab see vähemalt mõõtesisendi mõttes mõõta täpselt selle maanduse punkti ja signaali andva klemmi vahelist pinget ilma, et maanduses uitavate voolude pingalangud sisendisse tuleksid.
Su jutus on jumet...
RE: Võimendi Yamaha A-760 renoveerimine - madis64 - 23-10-2022
Kaunis sügis kestab, aeg on hobilaualt tolm pühkida ;-)
A-760 sai nüüd mõõtmiseks uuesti lauale võetud.
Vahepeal sai natuke pead murtud, kuidas kõlariväljundist RMAA-ga kõige parem mõõta on ja sellisele järeldusele jõudsin:
- Windows-i mikserist heliväljund 100% peale. 2V ringis peaks ta ju välja tulistama, kuid enne volüümipotet aktiivelemente-transistore pole nii et sellega peaks soovitud nivoo kätte saama küll. Seda enam, et 12:00 asendis näib pote alumise õla takistus olevat ca 10% kogutakistusest, mis 0,2V tasemel mängimiseks peaks piisavalt nupukeeramisruumi jätma.
- helikaardi väljund võimendi liinisisendisse (tuner, aux vms);
- kõlariterminalidest B-paar 8R takistitesse (vajadusel vette uputada), A-paari tosa helikaardi sisend läbi 380R/10k pingejaguri.
Võlüümipotest nivoo paika ja näib toimivat küll.
RE: Võimendi Yamaha A-760 renoveerimine - madis64 - 23-10-2022
Tulemusi ka:

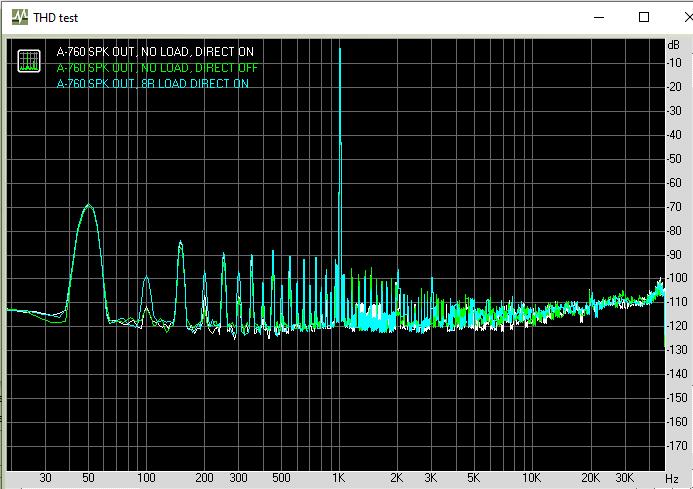

Mõõdetud sai kolmel eri viisil - RMAA signaalianalüssator näitab selliseid pilte:

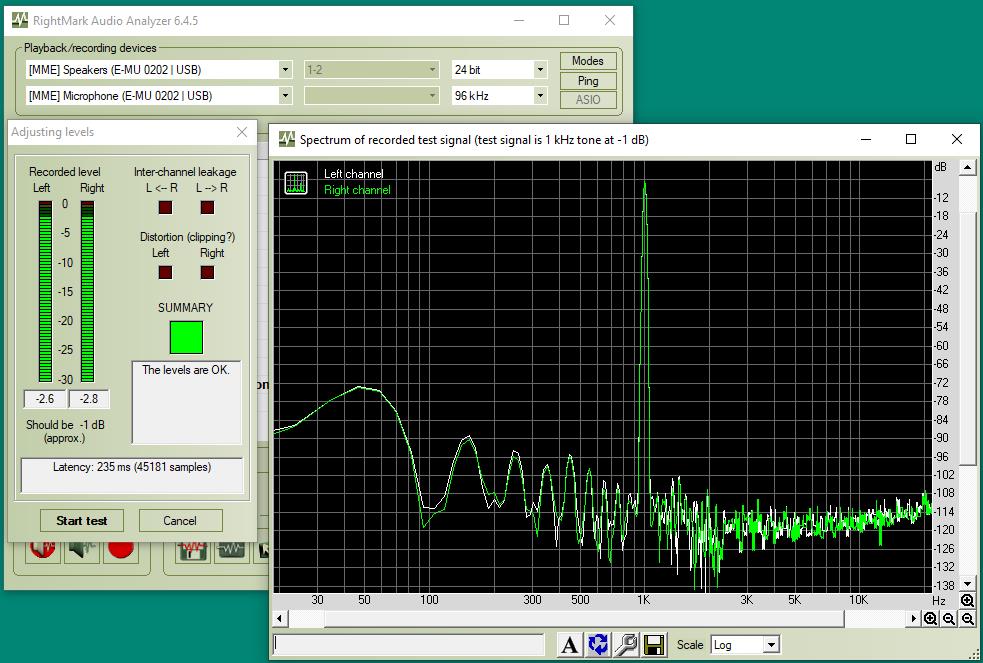

- ilma väljundikoormuseta DIRECT ON:

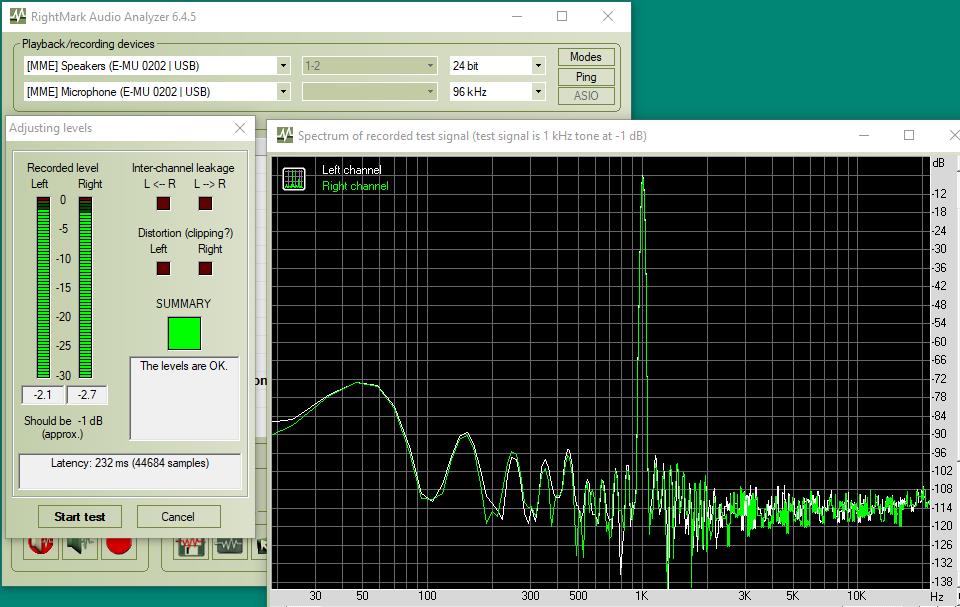

- ilma väljundikoormuseta DIRECT OFF:

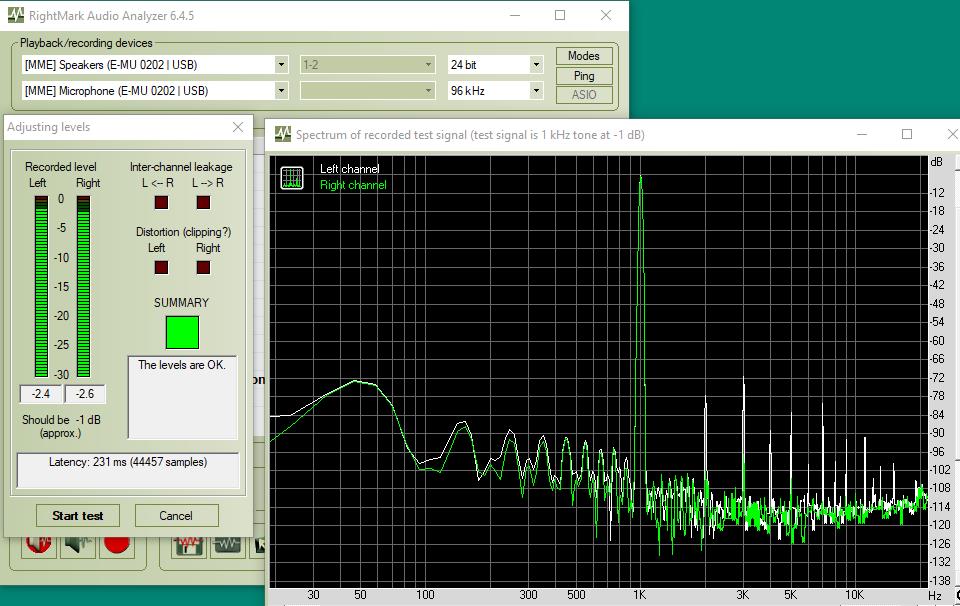

- 8R väljundkoormusega DIRECT OFF:
Näha on, et koormusega lähevad asjad halvemaks kui tühijooksul.
Kas oluliselt halvaks - tuleb võtta veel võimandeid ja samas seades üle mõõta, siis oskab võrrelda.
RE: Võimendi Yamaha A-760 renoveerimine - madis64 - 23-10-2022
Detailsemaid tulemusi:

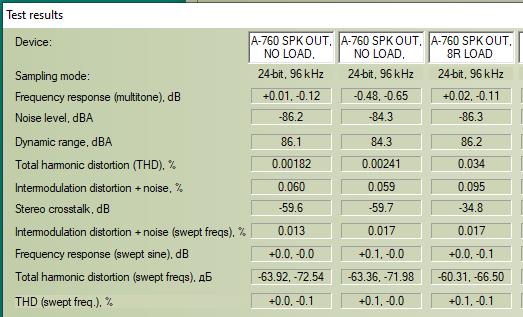

- kokkuvõte:

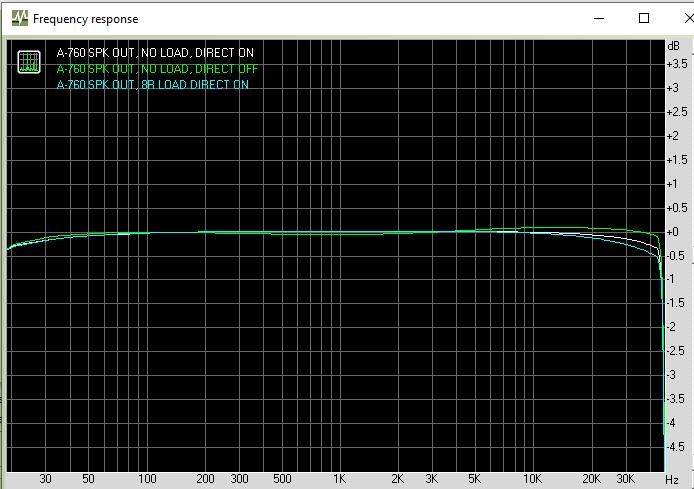

- sageduskarakteristik:

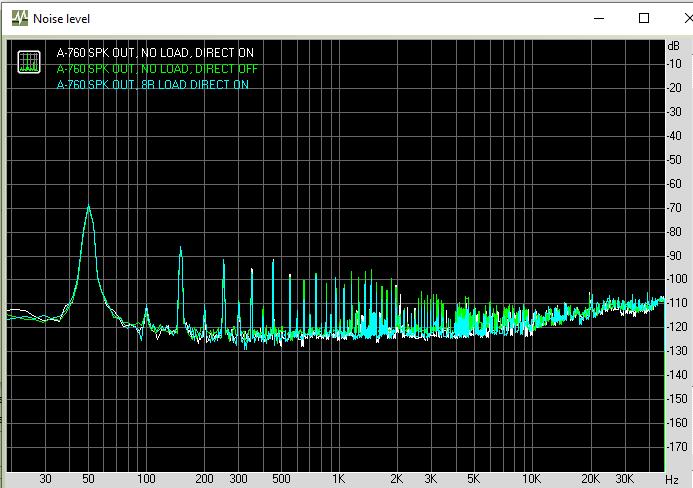

- müratase:
- THD:

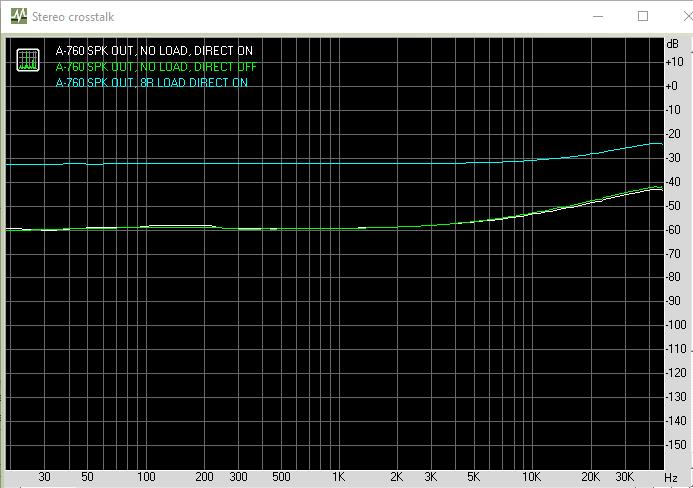

- kanalite ülekostvus:
.
Mis siit välja tuleb - kanalite ülekostvus halveneb kui võimendile koormus taha panna.
Ise arvaksin esmaseks põhjuseks kõlarilüliti juurde esipaneelile ja sealt tagapaneeli terminaliplaadile veetud ühise maasoonega peenikesi "traate".
Et kui tekib soov olukorda parandada, siis tuleb tagapaneelile kinnitada kaks releed, kaabeldada need (signaali osas) iseseisvatena terminaliplaadi ja peaplaadi vahele ning esipaneeli lülitiga tüürida releesid. Nagu näiteks Sony TA-F570-s tehtud on.
Aga praegu sellega tegelema ei hakka - ei ole otsest vajadust selle pilli järele, rohkem riiulis silmailuks.
RE: Võimendi Yamaha A-760 renoveerimine - madis64 - 23-10-2022

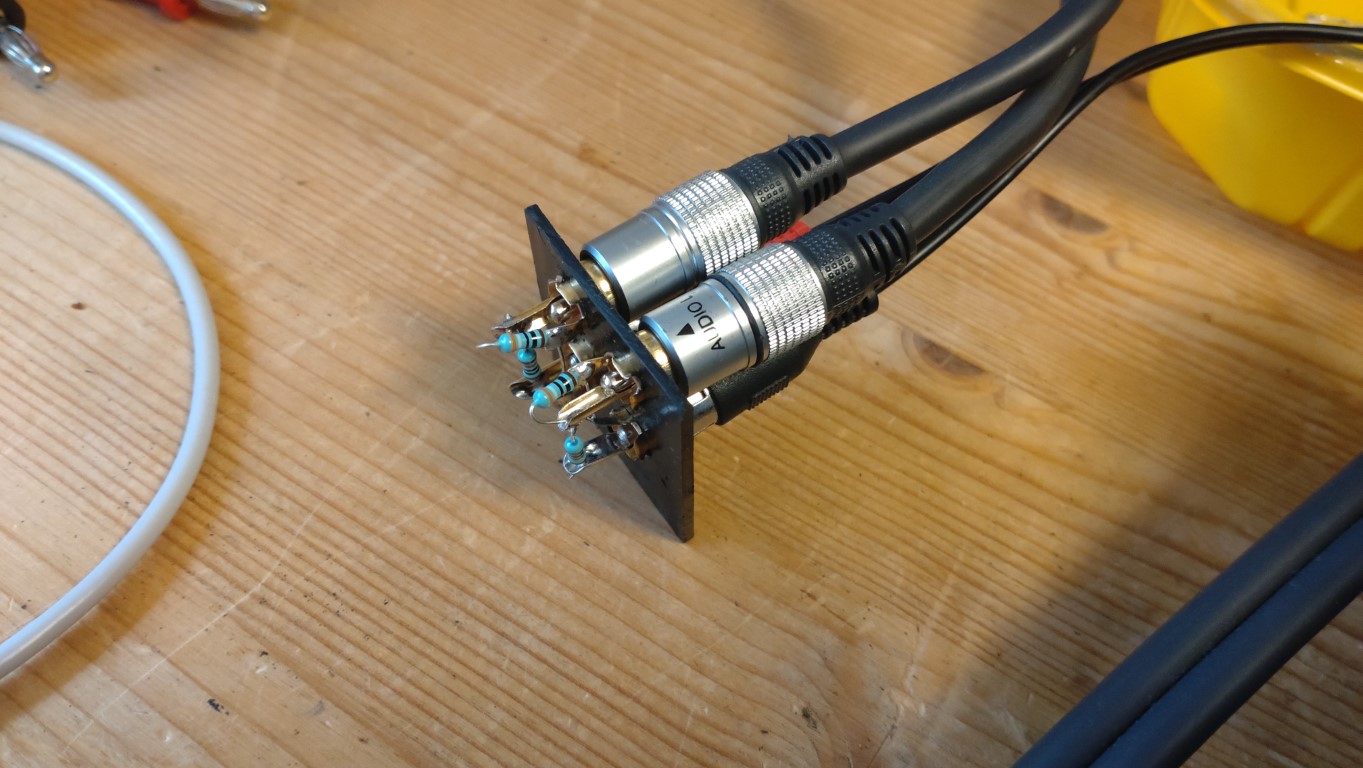

See pingejagur kõlariterminali ja helikaardi vahele sai siis selline lihtsake kokku klopsitud:
Proovisin ka potet, kuid kuna oli tegemist "mitte-ALPS-iga", siis vajalikus asendis olid alumised õlad 2k vs 2,7k (kogutakistus 47k), mis häirima hakkas.
RE: Võimendi Yamaha A-760 renoveerimine - moi - 23-10-2022
Kasuta ASIO draiverit, saad ilma Windowsi heli töötlemise probleemideta asja ajada.
