RE: Võimendi Yamaha A-700 renoveerimine - madis64 - 27-05-2021
(26-05-2021, 10:35 PM)moi Kirjutas: Vaata uuesti, 720-s on sama asi.
Õigust räägid, ära pettis...
RE: Võimendi Yamaha A-700 renoveerimine - moi - 27-05-2021
Kui skeeme natuke rohkem uurida, siis ilmselt teeb 720-s seda TR131, 133 funktsiooni siiski see punt transse mis väljundi taga on, TR221, 223 ja muud seal.
Trafo ülesanne on aga mingi kõrgsageduslik korrektsioon, seal sidestus konded suurusega pF-dites.
700 skeemis on veel üks potentsiaalne lüli, mis võib genereerimist tekitada, see on need kaks opakat väljundi taga, mis A-klassi režiimi lülitavad, seal on küll alaldus ja filtreerimine ees aga mine tea kui hea filter tegelikult on ja võibolla saab ka selle läbi 100W pirni toitmine sassi ajada. Toidetakse neid opakaid lõppude pingest aga üle stabikate.
RE: Võimendi Yamaha A-700 renoveerimine - madis64 - 27-05-2021
720 on hetkel taustateabeks ja võrdluseks, tegelen ikka 700-ga.
Ltspioce-is joonistasin skeemi lõpuni, kuid pulseerib. Ilmselt ei vasta selles kasutatud uuemad komponendimudelid tegelikele komponentidele nii et alalisrežiimid on tõenäoliselt juba paigast ära.
Mõte on järgmiseks tõsta lauale töötav A-700 (No3) ja mõõta seal olulisemad tööpinged (ja -voolud) üles - siis on, millega simulatsiooni ja pilli No2 võrrelda.
RE: Võimendi Yamaha A-700 renoveerimine - madis64 - 29-05-2021
Kõrvalepõige:
Kui on soov seadmelt mõõdetud pinged service manuali pdf-skeemile jäädvustada, ning ei ole soovi tasulist pdf-redaktorit osta, siis millised on võimalused?
Tasuta online-teenused?
Kuvatõmmis pdf-ist excelisse või word-i ning seal juba tekstikastikesed/annotatsioonid?
Midagi veel?
RE: Võimendi Yamaha A-700 renoveerimine - madis64 - 29-05-2021
Vahepala II:

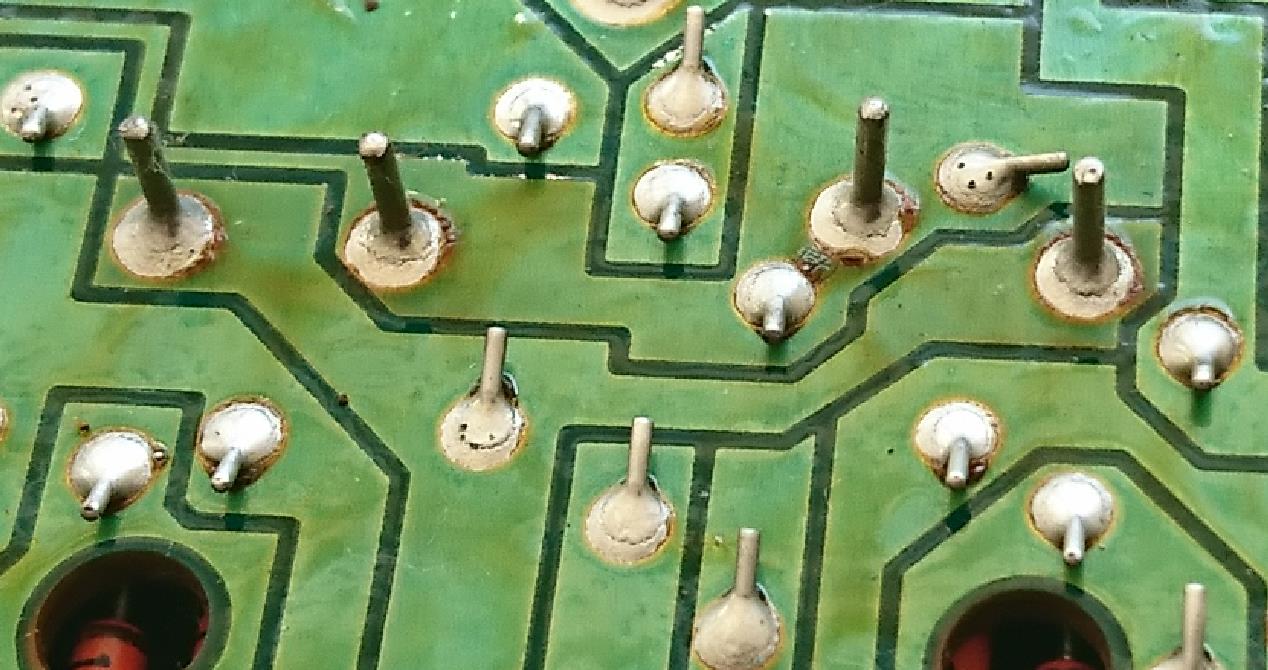

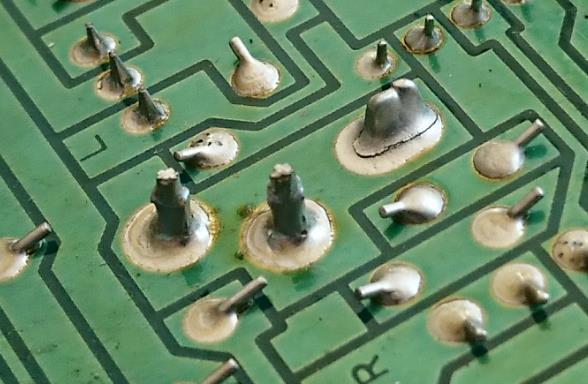

Hakkasin pilli No3 plaati suurema suurendusega uurima:
- veel töötab, kuid kui kaua...
Ilmselt enne järgmist pingestamist on mõttekas riske maandada, peenmotoorikat arendada ja kogu plaat üle joota...
RE: Võimendi Yamaha A-700 renoveerimine - madis - 29-05-2021
Aga miks mitte teha nii
1) sulged plaadis olevad avad valge mödiga
2) lased lainejootmismasinast uuesti läbi
Ma võin soovitada ühte vanakooli tootmisjuhti Tallinnas kes teeks selle ilmselt väga soodsalt ära.
RE: Võimendi Yamaha A-700 renoveerimine - madis64 - 29-05-2021
Filosoofiline vastus oleks "ei tea, mis on valge mödi ja ei viitsi iga asja pärast teisi lunimas käia"
Konkreetse võimendi puhul on toitejuhtmed nii kõvasti hülss-otsikutega plaati sisse joodetud, et ma saan enne pool plaati kolviga üle käidud kui need otsad sealt lahti ja plaadi näppude vahele.
RE: Võimendi Yamaha A-700 renoveerimine - moi - 29-05-2021
(29-05-2021, 10:15 AM)madis64 Kirjutas: Kõrvalepõige:
Kui on soov seadmelt mõõdetud pinged service manuali pdf-skeemile jäädvustada, ning ei ole soovi tasulist pdf-redaktorit osta, siis millised on võimalused?
Tasuta online-teenused?
Kuvatõmmis pdf-ist excelisse või word-i ning seal juba tekstikastikesed/annotatsioonid?
Midagi veel?
Inkscape oskas PDF-i editeerida mingil määral. Tegi ta vist sedasi, et konverteeris kõik oma sisemisse formaati ja sealt sai tagasi PDF-iks keerata. Mingi aga oli seal ka, ainult ei mäleta täpselt, kas mingid tekstid läksid graafikaks või ei saanud kõike kustutada, mida tahtsid aga eraldi kihis sai valge kasti peale joonistada ja juurde teha mida iganes. Kui on puhas graafika nagu skeemid, siis ei peaks see eriti segama.
Kui järgi proovsin siis tuli tuli veel meelde, seal sai importida ja muuta ainult ühe lehekülje kaupa.
RE: Võimendi Yamaha A-700 renoveerimine - madis - 30-05-2021
LibreOffice on tasuta ja selle Draw oskab pdfi avada ja editeerida.
Mina kasutan.
RE: Võimendi Yamaha A-700 renoveerimine - madis64 - 30-05-2021
Vaja siis Draw järgi proovida. Skeem on nagunii pildina pdf-is sees.
