MOSFET'i algaja küsimus.
#1
Tere.

Oleks tarvis head lahendust MOSFET'i juhtimiseks.
Tahan teha ühele 36V tööpingega elektrimootorile PWM'i
n-kanaliga MOSFET'iga. Kontroller, millega töötan
tahab toidet 3,3V ja sellega seoses on ka väljundi
pinge samasugune. Kõik odavad MOSFET'id tahavad aga
G viigule pinget 10V juures kindlaks avanemiseks.
No igatahes rohkem kui 3,3V. Praegu kasutan lihtsalt
ühte NPN transistori ja eraldi 12V toiteplokki MOSFET'i
draiverina. Laual makettplaadil toimib kõik kenasti
aga kui tahta töötavat süsteemi teha siis mida vähem
erinevaid toitepingeid seda kenam.
Siit ka küsimus:
Kas on mingit sihukest kavalat skeemilahendust, et
saaks MOSFET'i G pinge võtta 36V ahelatest (Gmax=+-20V ja
pingejagur nagu ma internetist otsisin pole vist väga hea
mõte) või on äkki olema spetsiaalsed draiveri kivid vms.


Lugupidamisega
Andres
Vasta
#2
Tegelikult töökindlal süsteemil on parem just eraldi toide jõuahelate tüürimiseks sest lülitamisel tekivad suured vooluimpulsid, mis tekitavad häireid toiteliinile. Selle toiteahela võib küllaltki lihtsa teha sest tüürimiseks vajalik RMS vool on küllaltki madal, seega kasuteguris ei kaota palju.
Vasta
#3

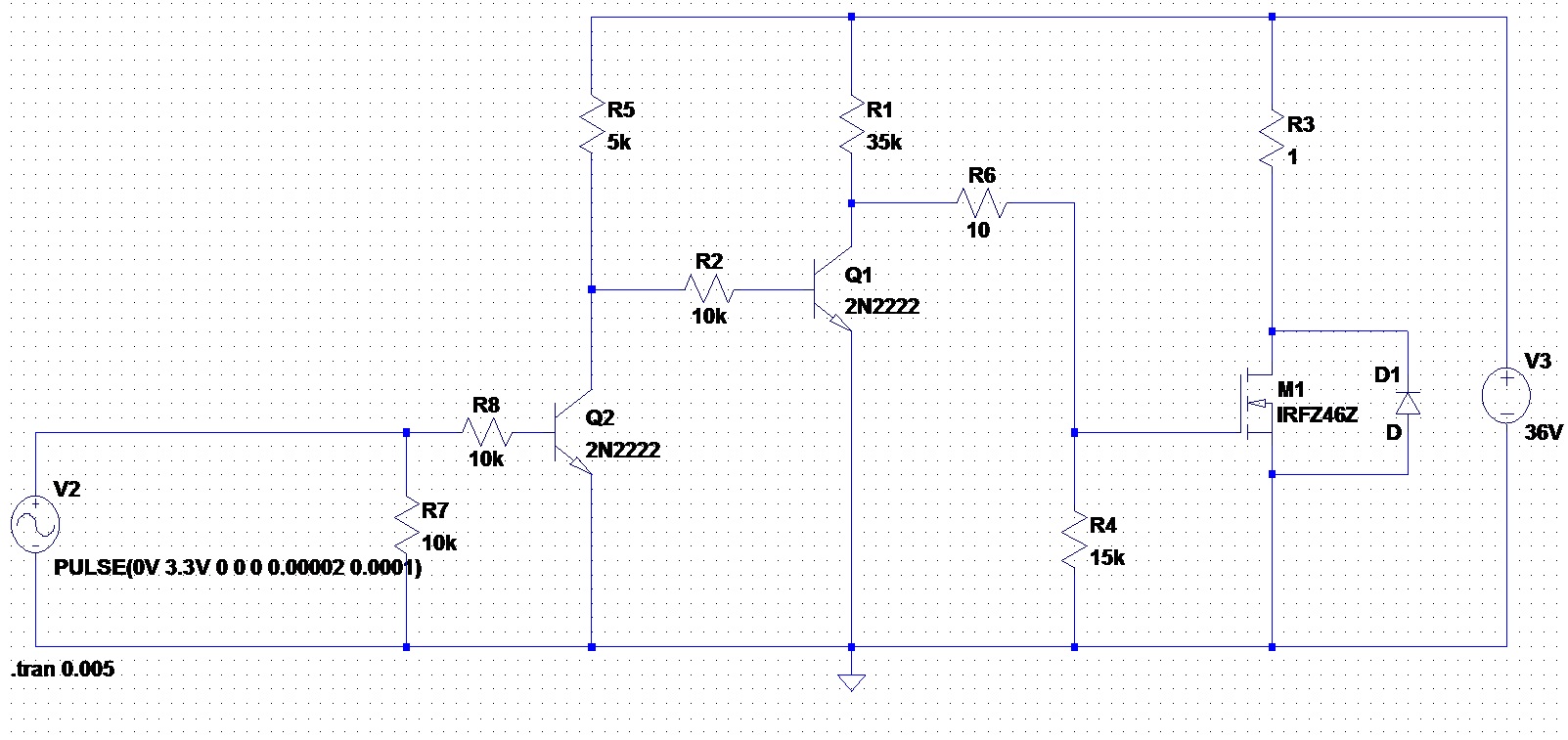

Et siis selline lahendus võiks toimida?
Simulaatoris tegi omad asjad ära.

Andres


Vasta
#4
Sellel lahendusel sisselülitamisel on suur takistus ja mosfeti sisselülitamine on aeglane. Võib tekkida märkimisväärne lülituskadu.

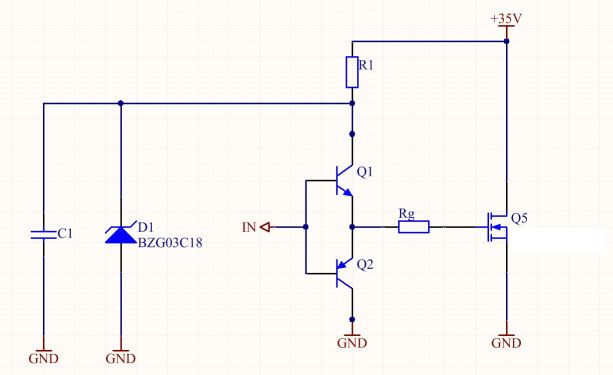

Totem-pole skeemilahendus võib olla parem.

Otse 36V pealt tüürides ületab Vgs max pinget mis on +-20V

Pinget võib piirata lihtsa stabilitroniga. C1 peab olema piisavalt suur.


Manustatud failid Pisipilt (pisipildid)

Vasta
