Transistori töö temperatuur
#1
Küsimus transi C1826, b834 temp kohta. Junction temp on andmelehe järgi 150 C. Mõõtes neid transe on ~1 minuti pärast 70 C, kas on ok või peaks muretsema. Radikad on suht väiksed. Plaat on pruun transide alt ja samuti ka 2w takkide alt. Jalgadel olevad pinged vastavad kerge +-1,5v täpsusega skeemil nõutavatele. Tegemist sony  f555es võimu toite osaga. Kui googel-muugeli uskuda siis Sony pidigi suht koht kuum olema aga enda rahustuseks küsiks, et on ok või peaks mingit viga hakkama otsima. Toite pool on +-61 volti paberite järgi. Mõõtes +59,8V ja -61V. Sellest tehakse siis +-20 ja 16v, need on paigas 15,8 ja 20,05. Diood sillal on ka väike erinvus +- v


Manustatud failid Pisipilt (pisipildid)

Vasta
#2
Ära sa mingil juhul seadme skeemi postita, ehk keegi viitsib midagi arvamagi hakata...
Vasta
#3
C on tavaliselt kondensaator, transid on tavaliselt Q-d - mis sul seal täpselt kuumeneb? Ning kas tegemist on TA-F555ES-ga?
Vasta
#4
(08-04-2021, 09:50 PM)madis64 Kirjutas: C on tavaliselt kondensaator, transid on tavaliselt Q-d - mis sul seal täpselt kuumeneb? Ning kas tegemist on TA-F555ES-ga?

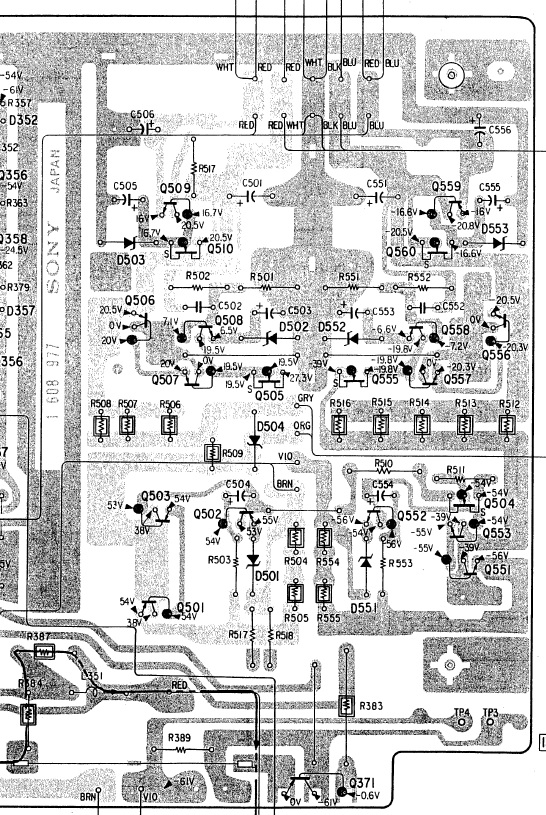

Skeemi ma nagu lisasin, q506 b834 + poolel q556 b824 - poolel ja q501, q551 andmelehel 2sb834, 2sd880, jah ta-f555es
Transid kuumenevad ja takistid  r506-508 ja 512-516 ja r504/5 r554/5

VIO ja BRN on siis +-61  gnd tuleb ka kusagilt

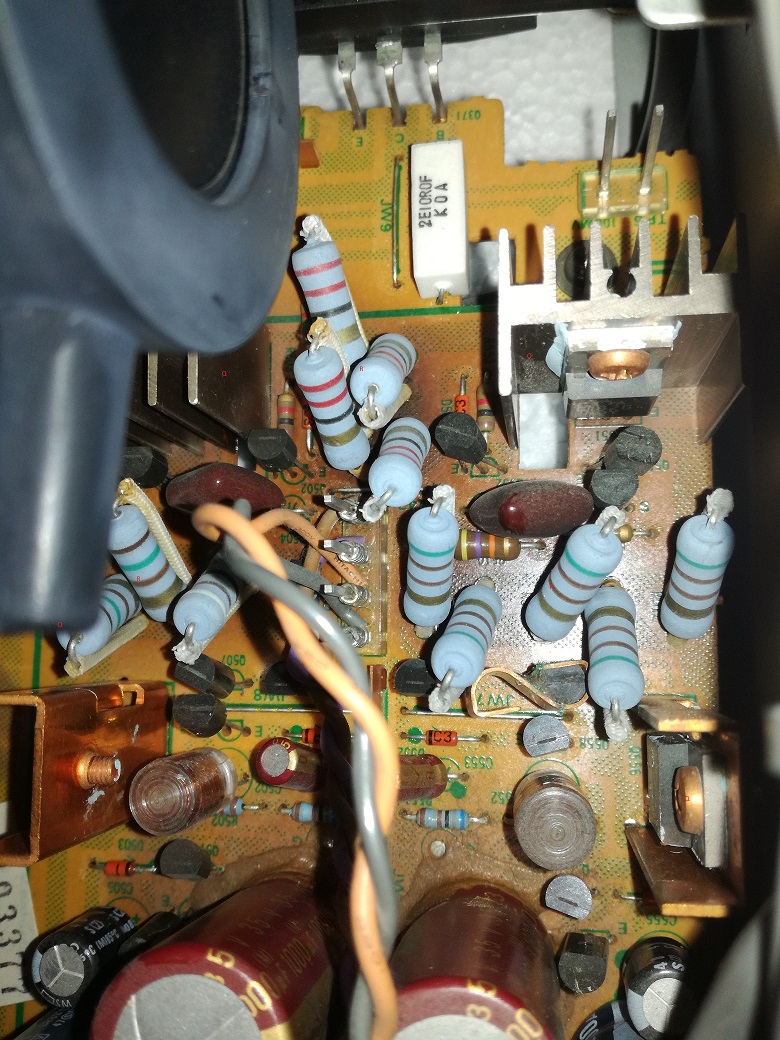

Lisasin foto päris isendist Q'dega siis probleemsed transid ja R takistite hulk millel plaadil kuuma jäljed miinus pool rohkem põlenud. Tavaliselt/üldjuhul on vist +- toited sümeetrilised aga antud juhul pole.


Manustatud failid Pisipilt (pisipildid)

Vasta
#5
See, mis sa lisasid, on trtükkplaadijoonis. Sa ikka teed skeemi ja trükkplaadi vahel vahet?
Vasta
#6

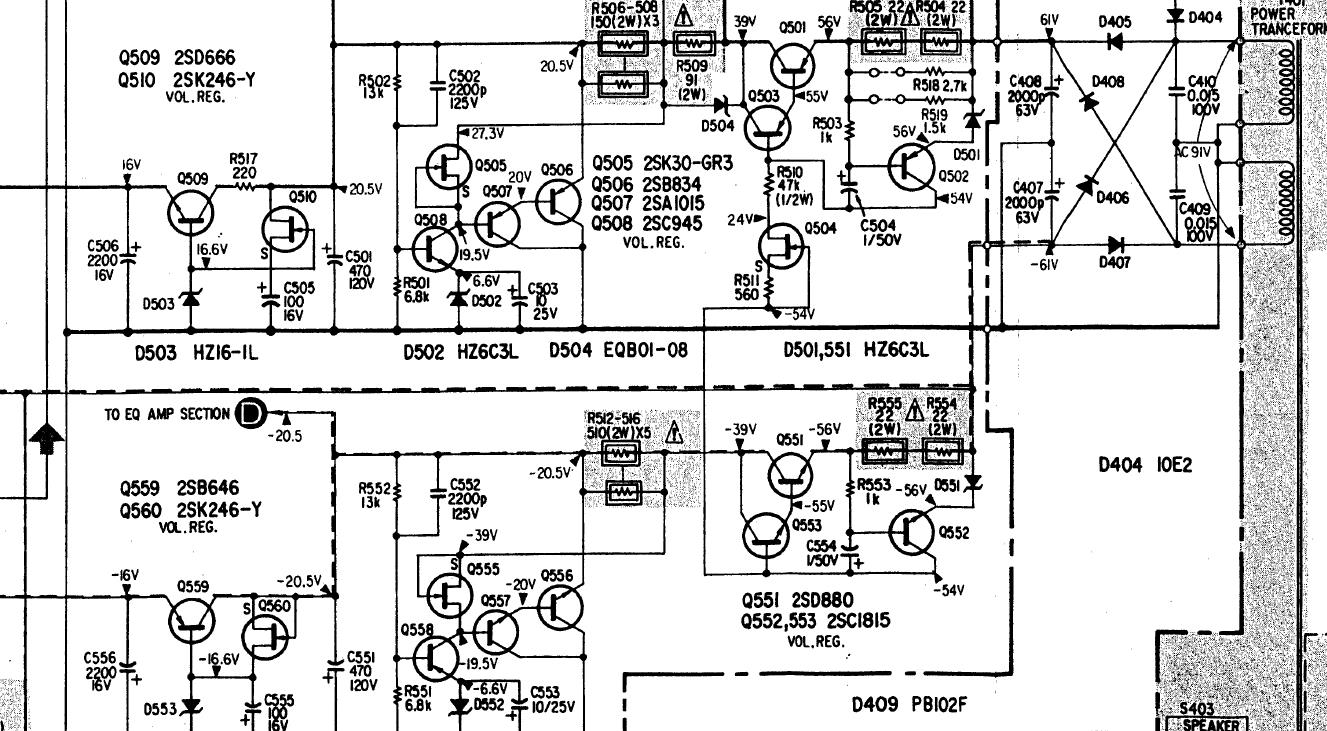

Ok, skeemiosa, millest jutt käib, näib olevat selline:


Vasta
#7
(08-04-2021, 10:27 PM)madis64 Kirjutas: See, mis sa lisasid, on trtükkplaadijoonis. Sa ikka teed skeemi ja trükkplaadi vahel vahet?

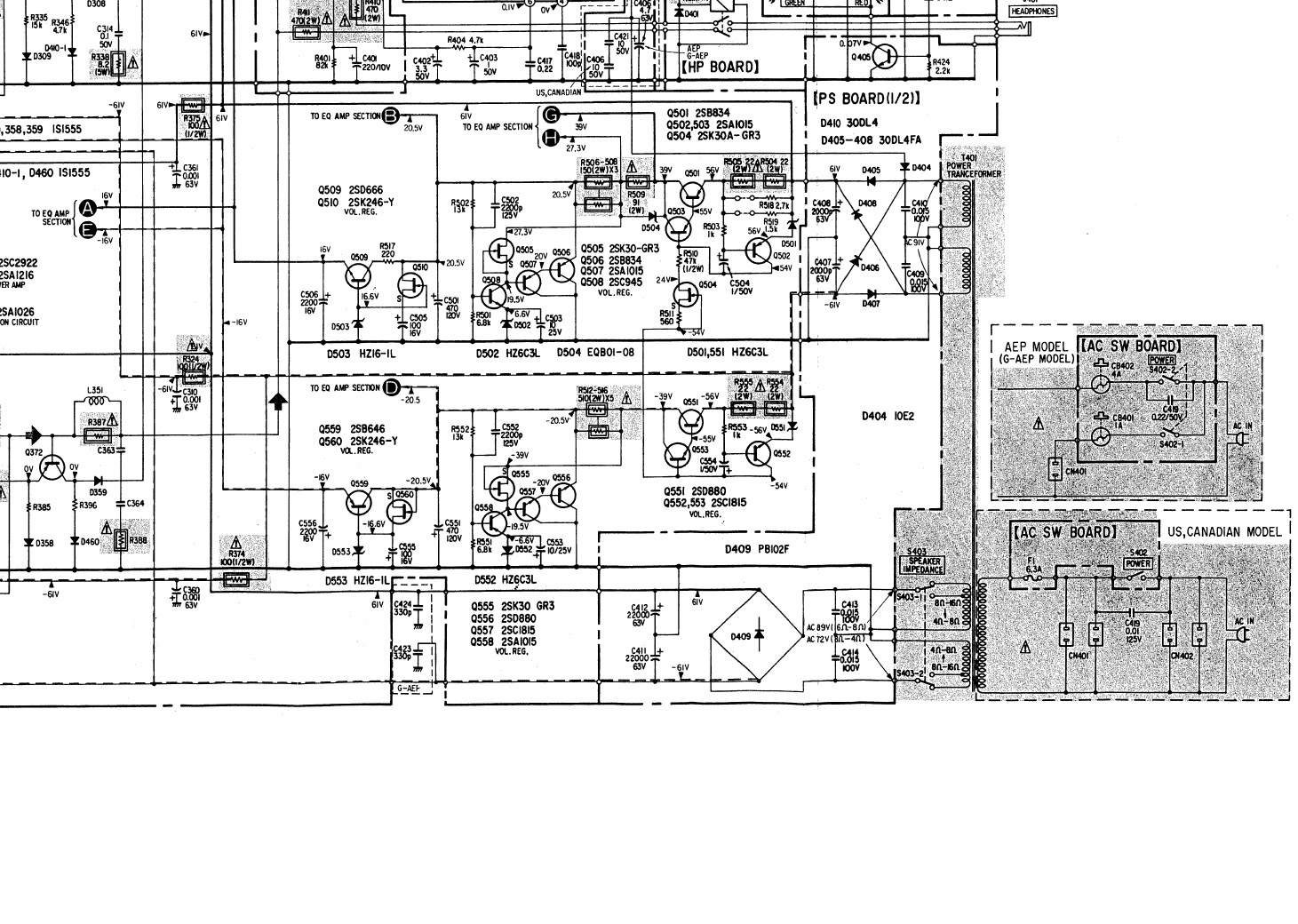

Noh, mulle tundus, et sealt parem ülevaade saada aga siis skeem juurde, vast sai kõik olulisem peale.
Ma aeglasem, sai nüüd topelt :-)


Manustatud failid Pisipilt (pisipildid)

Vasta
#8
Näppudel arvutades peaks Q501 ahela poolt hallatav vool olema:

(61-56) / (22+22) = 0,114A

Võimsus, mis peaks eralduma ahelas R504-R505-Q501-R509-R506 peaks siis olema:

(61-21,5) * 0,114 = 4,5W

See peaks eralduma neljal 2W takistil ja ühel transistoril - ühtlaselt jaotades (jah, tegelikult jaotus ei ole ühtlane) ca 1W per element.

Eks nad seal üksjagu soojaks lähevad, pingelang on piisavalt suur...

Edit:
Q501-l eraldub siis

(56-39) * 0,114 = 1,9 W
Vasta
#9
(08-04-2021, 10:41 PM)roirex Kirjutas: Noh, mulle tundus, et sealt parem ülevaade saada ...

Tuleviku tarbeks pane kõrva taha - mitte keegi ei viitsi ilma elulise vajaduseta hakata trükkplaadi järgi skeemi üles joonistama.
Vasta
#10
Ma isiklikult võtaksin Q501-lt natuke soojuskoormust maha ja hajutaksin seda takistitel (5W keraamikud jne) - aga ruumiga näib kitsas olevat...
Vasta
