Aidake identifitseerida katkine komponent.
#1
Tere

Probleem auto antenni võimendiga.
Levi jube kehva, tegin lahti, tugevad vee kahjustused. Üks komponent hävinenud.
Kuna antenn sisaldab eraldi trükkplaatidena gps ja telefoni antenni, siis seda romulast väga keeruline leida.

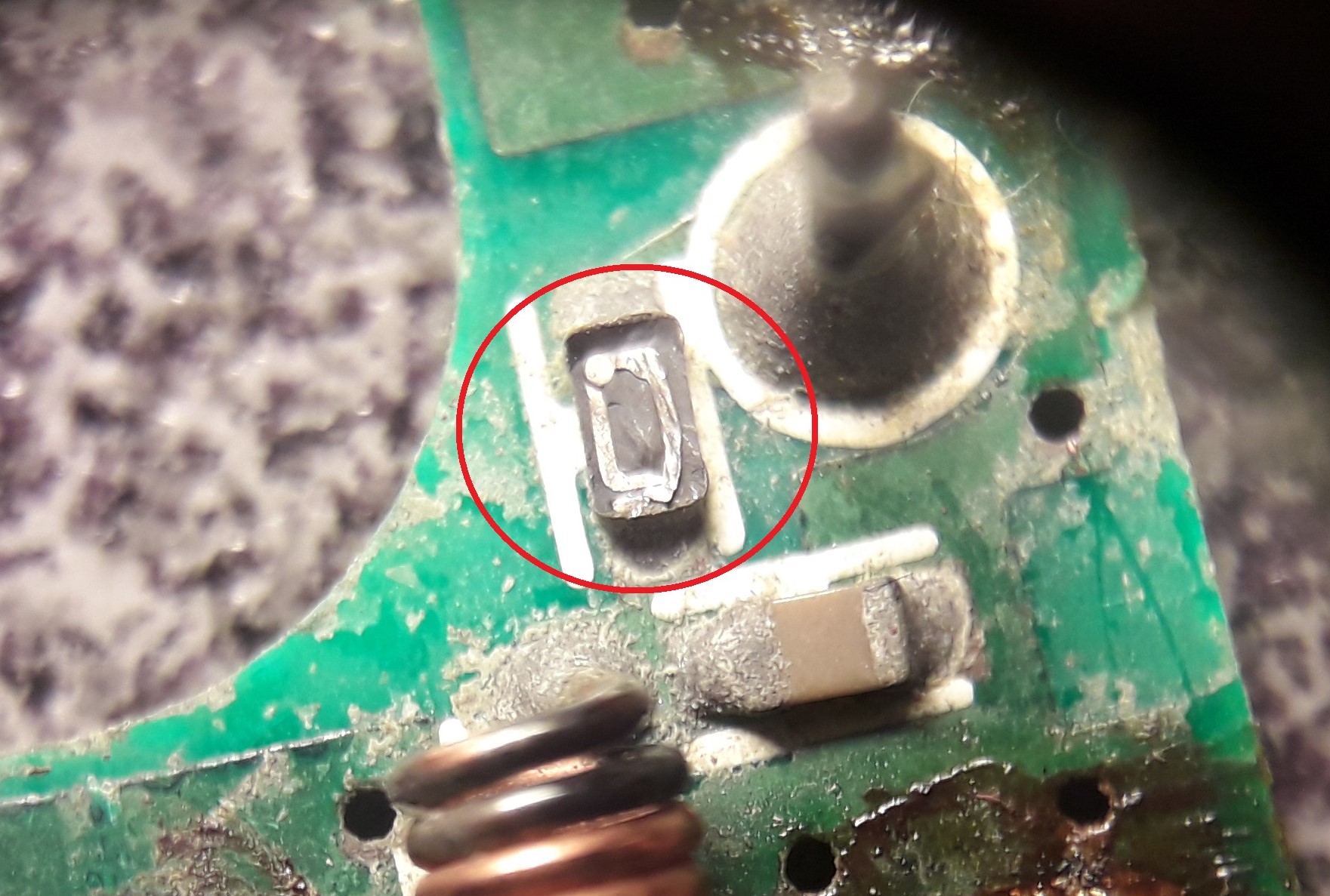

Kas keegi oskab öelda, mis on see must smd element mis "kaane maha visanud" on.


Manustatud failid Pisipilt (pisipildid)

Vasta
#2
(02-11-2022, 10:23 AM)Martin Kirjutas: Tere

Probleem auto antenni võimendiga.
Levi jube kehva, tegin lahti, tugevad vee kahjustused. Üks komponent hävinenud.
Kuna antenn sisaldab eraldi trükkplaatidena gps ja telefoni antenni, siis seda romulast väga keeruline leida.

Kas keegi oskab öelda, mis on see must smd element mis "kaane maha visanud" on.

Äkki siit leiab läbilõikele sobiva kandidaadi: https://www.youtube.com/watch?v=byKyJ0b0...uriousMarc
Vasta
#3

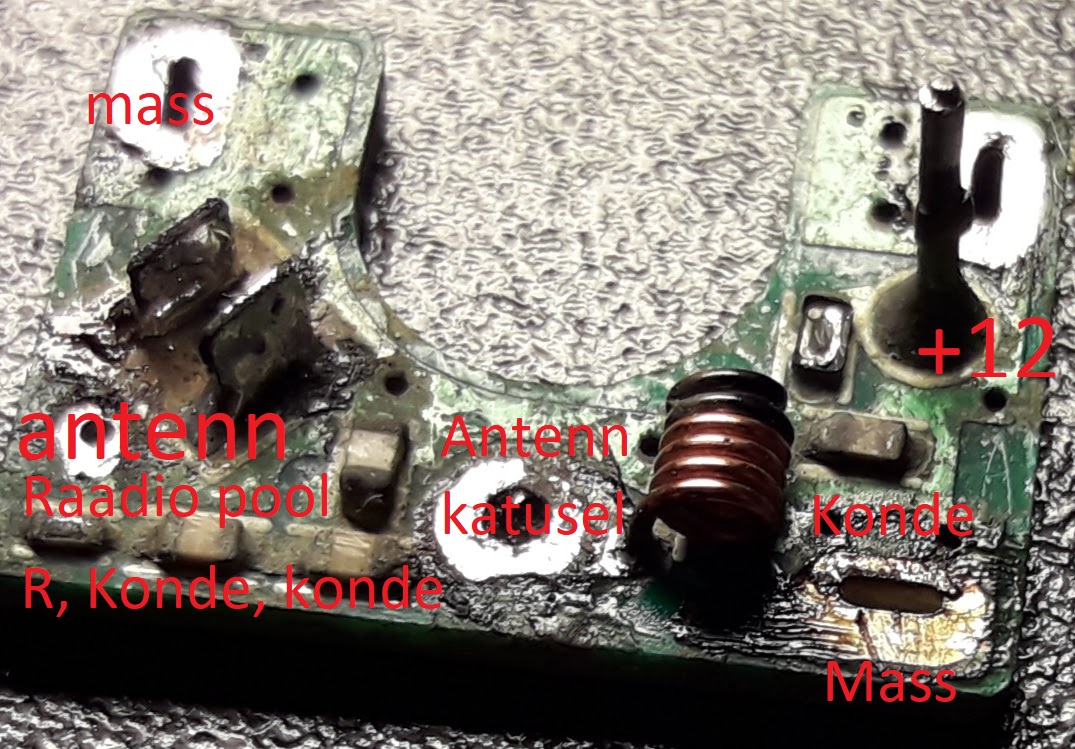

Piltide peal küll mingit võimendit näha pole.

See näeb rohkem filtrisüsteemi moodi välja, mis on mõeldud toitepinge (autos +12V) ja raadiosagedusliku signaali edastamiseks üle ühe kaabli. Päris antennivõimendi on antenni juures ja kasutab vastupidi ühendatud filtrit, et eraldada enda toiteks +12V ja sama kaabli kaudu võimendatud signaal tagasi saata.

Kui see kaane maha visanud komponent on ühest otsast toite külge ühendatud, siis pigem on tegemist kaitsmega (250mA ehk?) või PTC (positive temperature coefficient) termistoriga. Läbi põles sellepärast, et kusagil antennis või antennikaablis on lühis, mis ootab parandamist enne kui kaitsme vahetad.
Vasta
