RE: Eelvõimendi Onkyo P-303 renoveerimine - madis64 - 18-07-2020
Ning nüüd tegin ma midagi, mida ma tavaliselt ei tee - muutsin seadme funktsionaalsust...

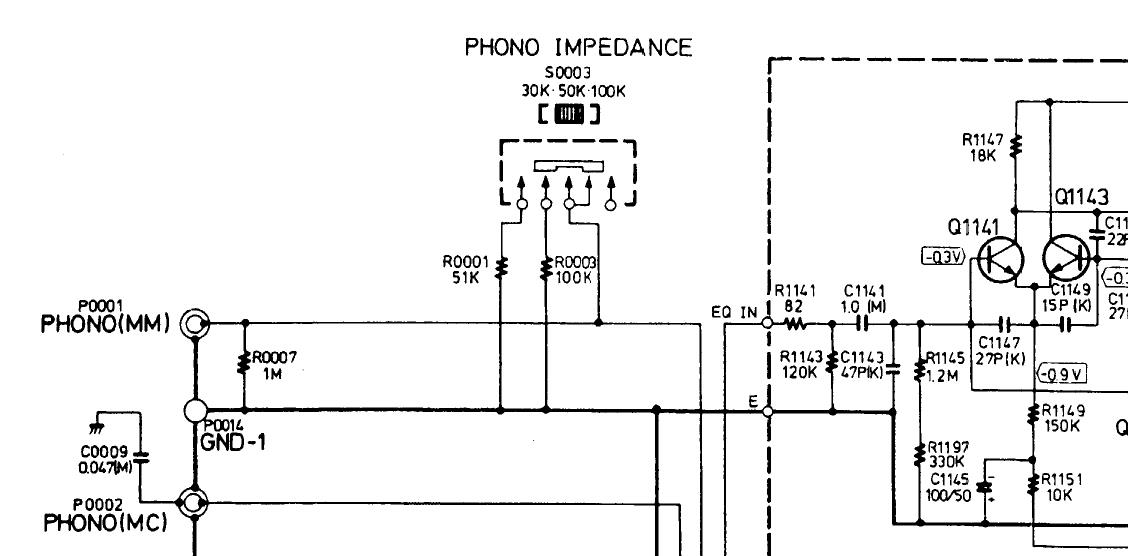

Nimelt on MM-sisendis algselt ette nähtud koormustakistuse kolmeastmeline reguleerimine:
, kuid mul ei ole seda kunagi vaja läinud.

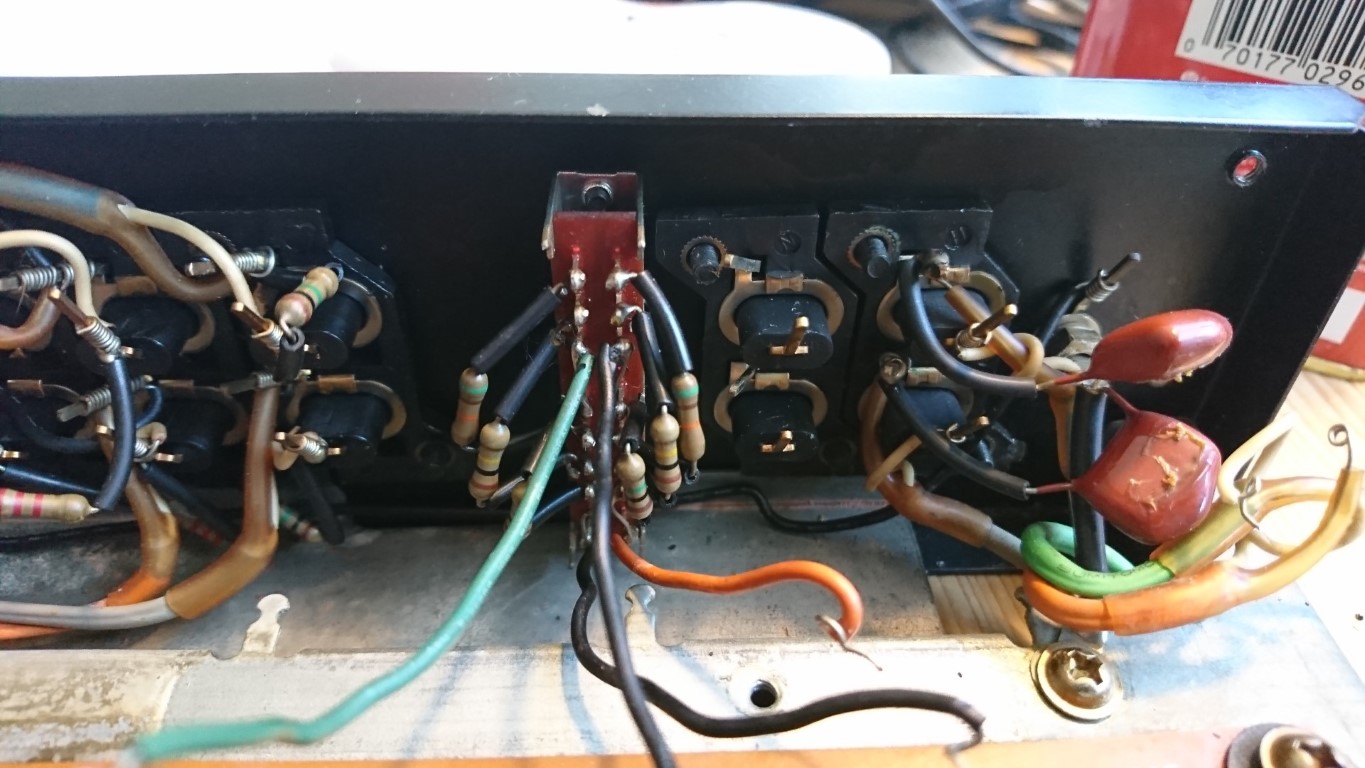

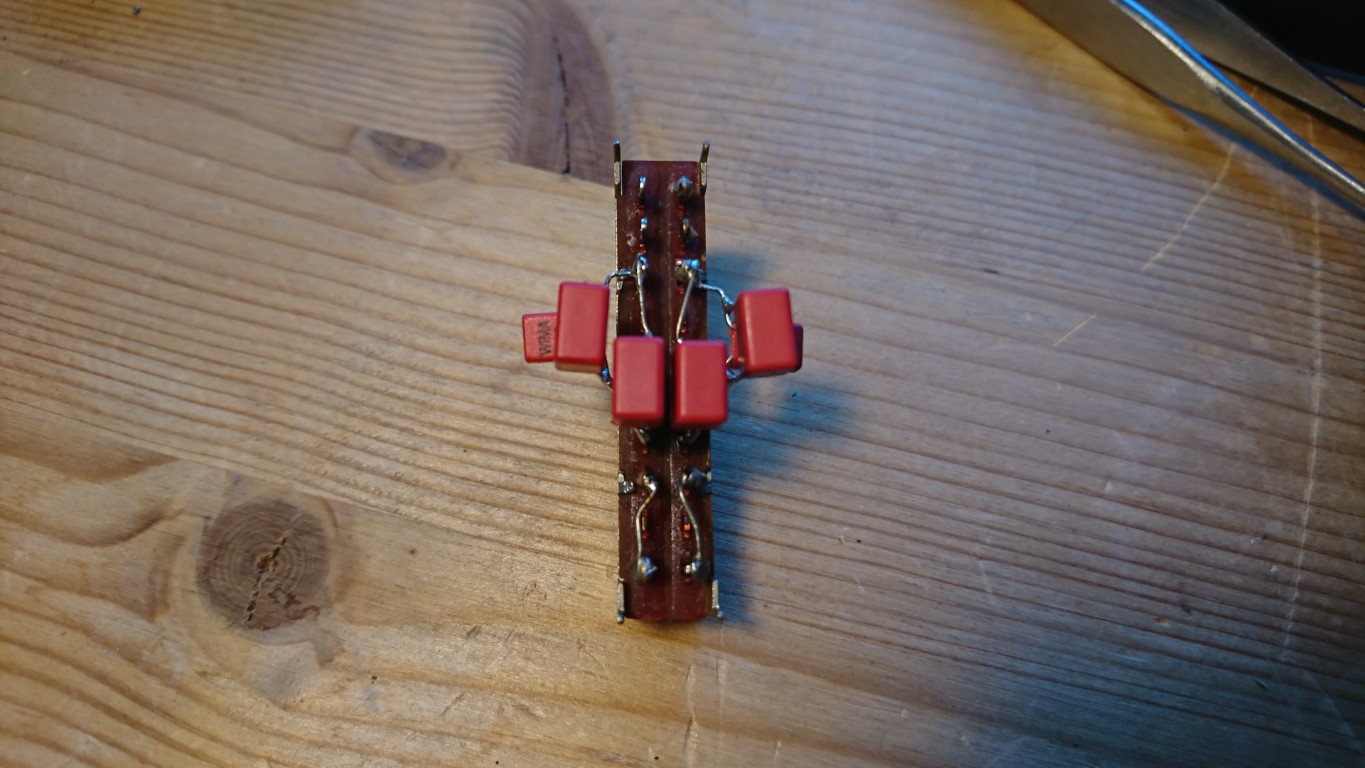

Küll aga on vaja läinud koormusmahtuvuse muutmist, nii et otsustasin takistite asemele konded panna:
Plaadil on siis 100pF, lülitile sellega paralleelselt siis - sõltuvalt asendist, 0pF, 150pF või 150+220pF.
Algsed takistid sai muidugi tallele pandud - kui kunagi peaks tekkima mingi ületamatu vajadus algset seisundit taastada.
RE: Eelvõimendi Onkyo P-303 renoveerimine - martk - 21-07-2020
(18-07-2020, 11:12 AM)madis64 Kirjutas: otsustasin takistite asemele konded panna:Et siis sedamoodi>
Plaadil on siis 100pF, lülitile sellega paralleelselt siis - sõltuvalt asendist, 0pF, 150pF või 150+220pF.
A. ühendusjuhe 100pF+(100pF sisendis)=200pF see on paljude helipeade standard
B. ühendusjuhe 100pF+(100pF+150pF sisendis)=350pF on mõnede standard
C. ühendusjuhe 100pF+(100pF+220pF sisendis)=440pF on väheste standard
Ise oma phonomoodulitel olen 400pF st loobunud 110pF-i kasuks.
http://www.hagtech.com/loading.html
RE: Eelvõimendi Onkyo P-303 renoveerimine - madis - 21-07-2020
Need simulatsioonid on hea sissejuhatus, kuid hea oleks ka faasikarakteristikut vaadata. Kui see on võsas, siis sile amplituud on enesepettus.
RE: Eelvõimendi Onkyo P-303 renoveerimine - madis64 - 21-07-2020
(21-07-2020, 12:24 PM)martk Kirjutas: Et siis sedamoodi>Mitte päris nii:
...
Ise oma phonomoodulitel olen 400pF st loobunud 110pF-i kasuks.
A. Mängija kaabeldus ca 130pF + 100pF plaadil => kokku 230pF
B. Mängija kaabeldus ca 130pF + 100pF plaadil + 150pF lülitil => kokku 380pF
C. Mängija kaabeldus ca 130pF + 100pF plaadil + 150+220pF lülitil => kokku 600pF
Helipeade mõõtmisteemas oma tulemusi vaadates jäi endale küll selline mulje, et võimendis ca 220...250pF on parasjagu optimaalne.
Samas olen ma selline inimene, kes ka ekvalaiserist natuke kõrgeid tõstab.
Seda kõrgema otsa mahtuvust soovivad mälu järgi mõned Shure helipead ning mõni on vist mul ka karpides.
RE: Eelvõimendi Onkyo P-303 renoveerimine - madis64 - 21-07-2020
(21-07-2020, 06:45 PM)madis Kirjutas: ...kuid hea oleks ka faasikarakteristikut vaadata. Kui see on võsas, siis sile amplituud on enesepettus.

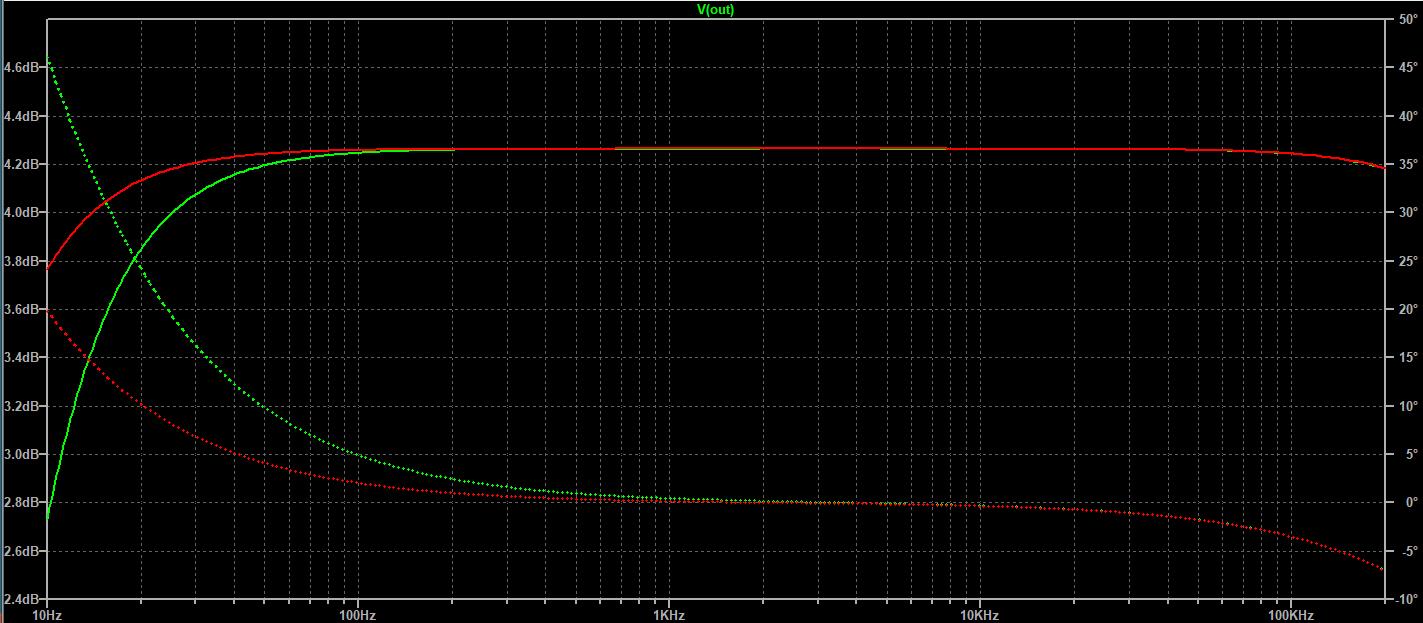

Faasikarakteristik 10 vs 470uF puhul siis selline (alumised jooned):
Kas on "võsas"?
Sisendlüütide suuri mahtuvusi on netis mälu järgi põhjendatud eesmärgiga vähendada lüütidele omaseid moonutusi, mitte et sellises sisendastmes nii suur mahtuvus objektiivselt oleks vajalikuks peetud.
RE: Eelvõimendi Onkyo P-303 renoveerimine - moi - 22-07-2020
(21-07-2020, 06:45 PM)madis Kirjutas: Need simulatsioonid on hea sissejuhatus, kuid hea oleks ka faasikarakteristikut vaadata. Kui see on võsas, siis sile amplituud on enesepettus.Kui on nii lihtne asi, kui selline võimendusaste, siis käivad amplituud ja faas käsikäes nagu sukk ja saabas, ei ole võimalik saada sirget ASK-d ilma sirge FSK-ta ja vastupidi. Piisab ühe vaatamisest.
RE: Eelvõimendi Onkyo P-303 renoveerimine - madis64 - 22-07-2020
Kõik on ju tegelikult suhteline - siin näib simulatsiooni alusel olevat tegemist 30Hz kohal ca 10-kraadise faasimuutusega, mis aga kogu võimendustraktis ning veel enam kõlarifiltrites toimub, on vist suusrusjärkude võrra "hullem"?
RE: Eelvõimendi Onkyo P-303 renoveerimine - madis64 - 22-07-2020
Signaali kommuteerivad lülitid:

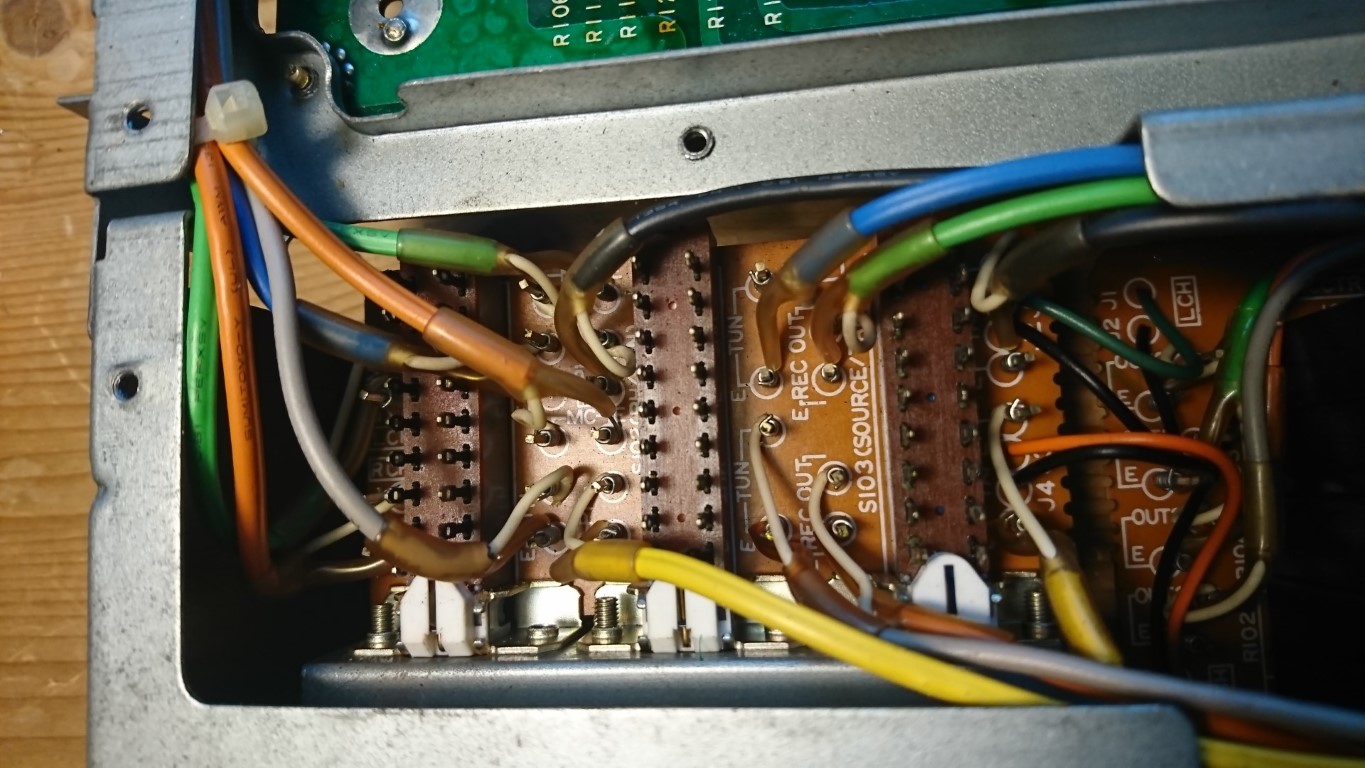

Eelmise võimendi juures sai need:

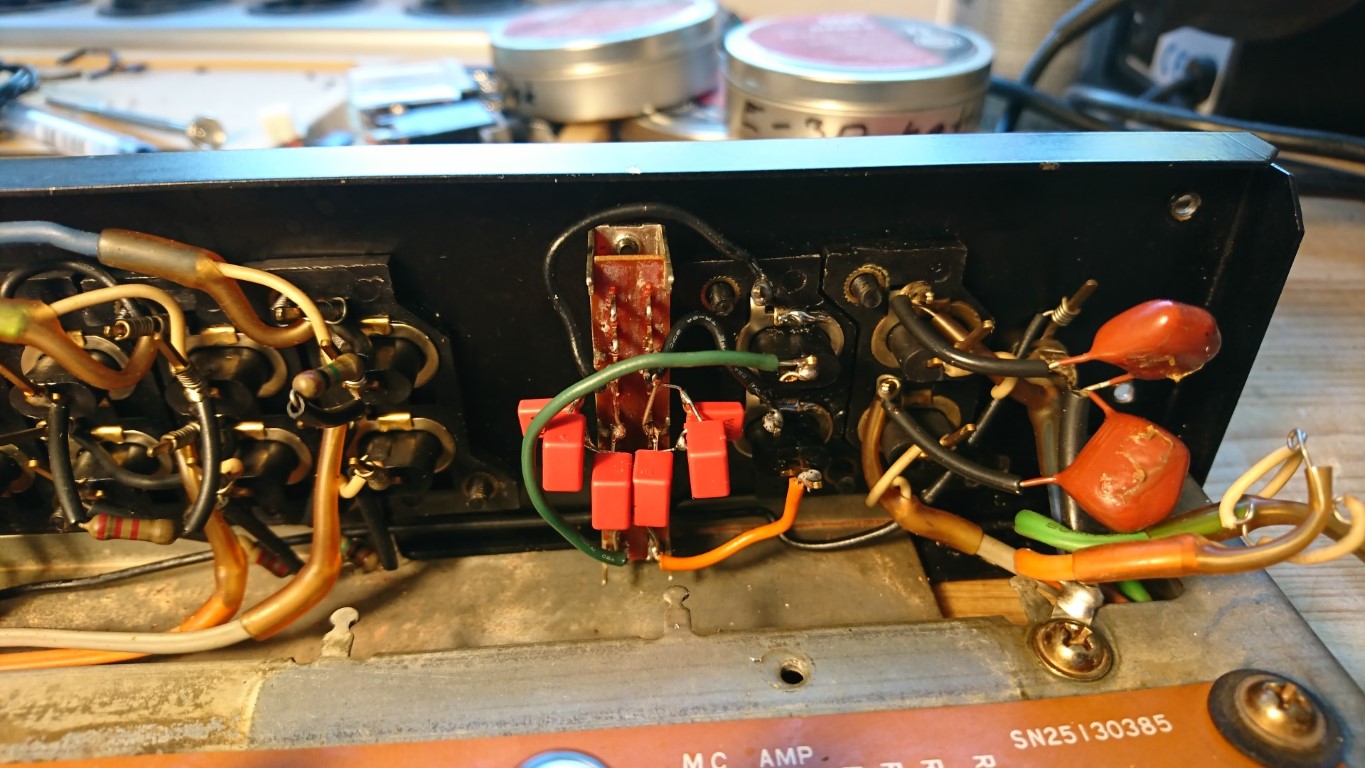

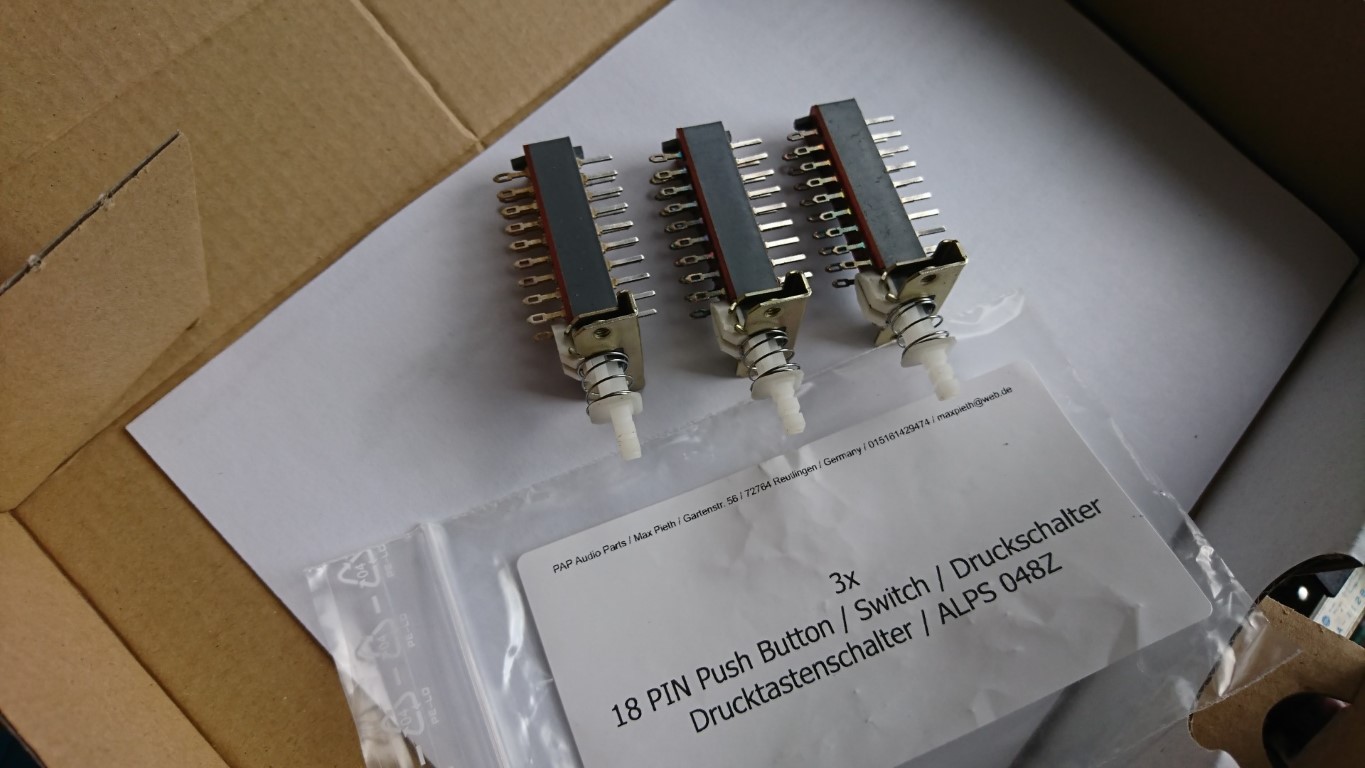

ära vahetatud (eespoolsetes postitustes ka mälu järgi fotosid), sai siis sellegi jaoks uued soetatud:
Põhjuseks see, et sudisin ma testriotstega, mida sudisin alla 2 oomi nagu kontaktitakistuseks ei saanud. Et hing jääb rahule, kui uued sisse said:

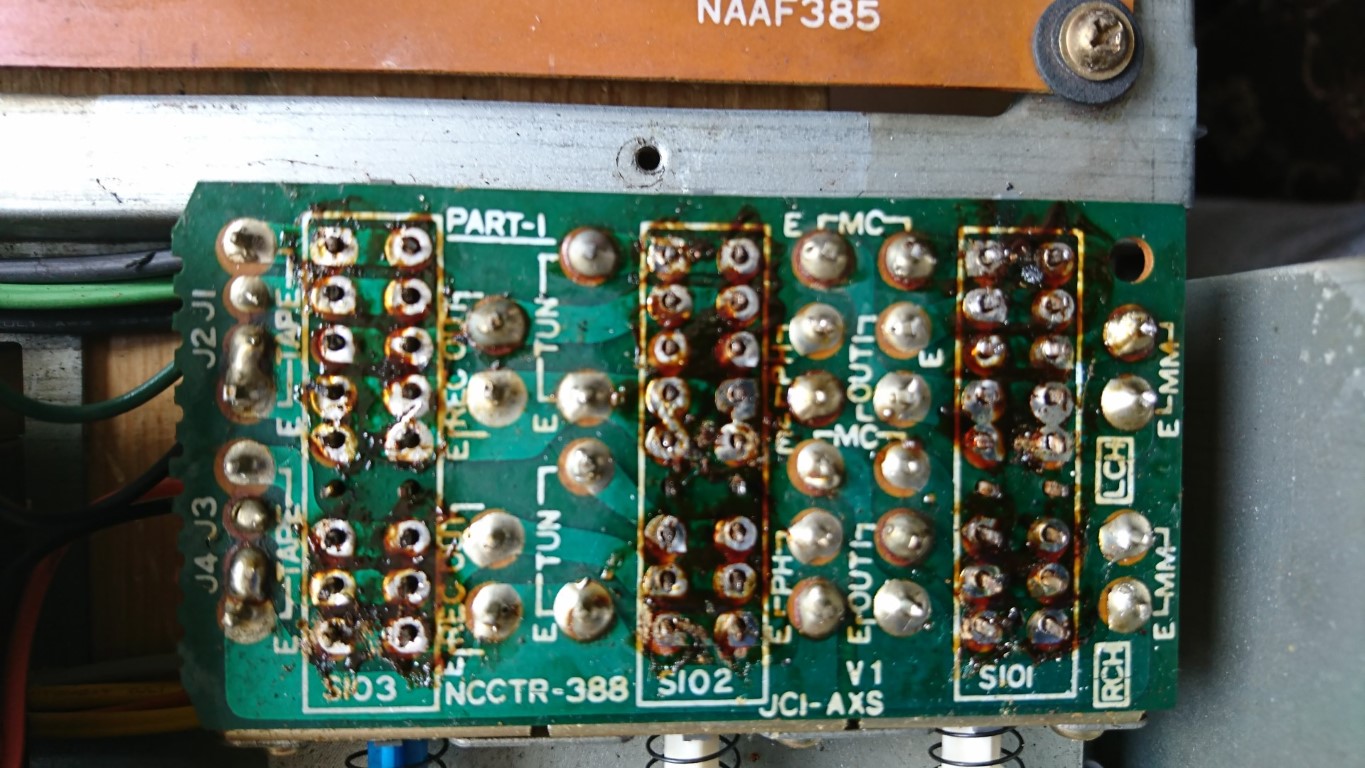

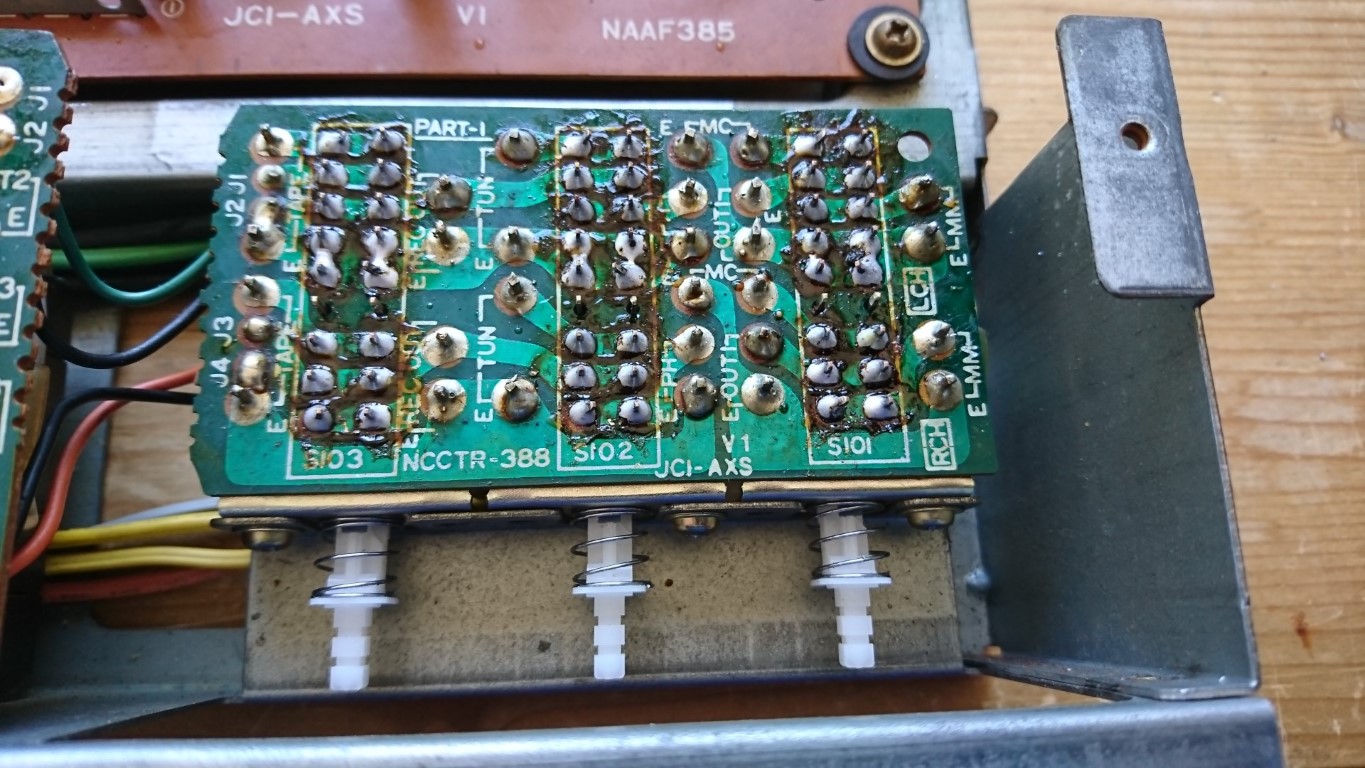

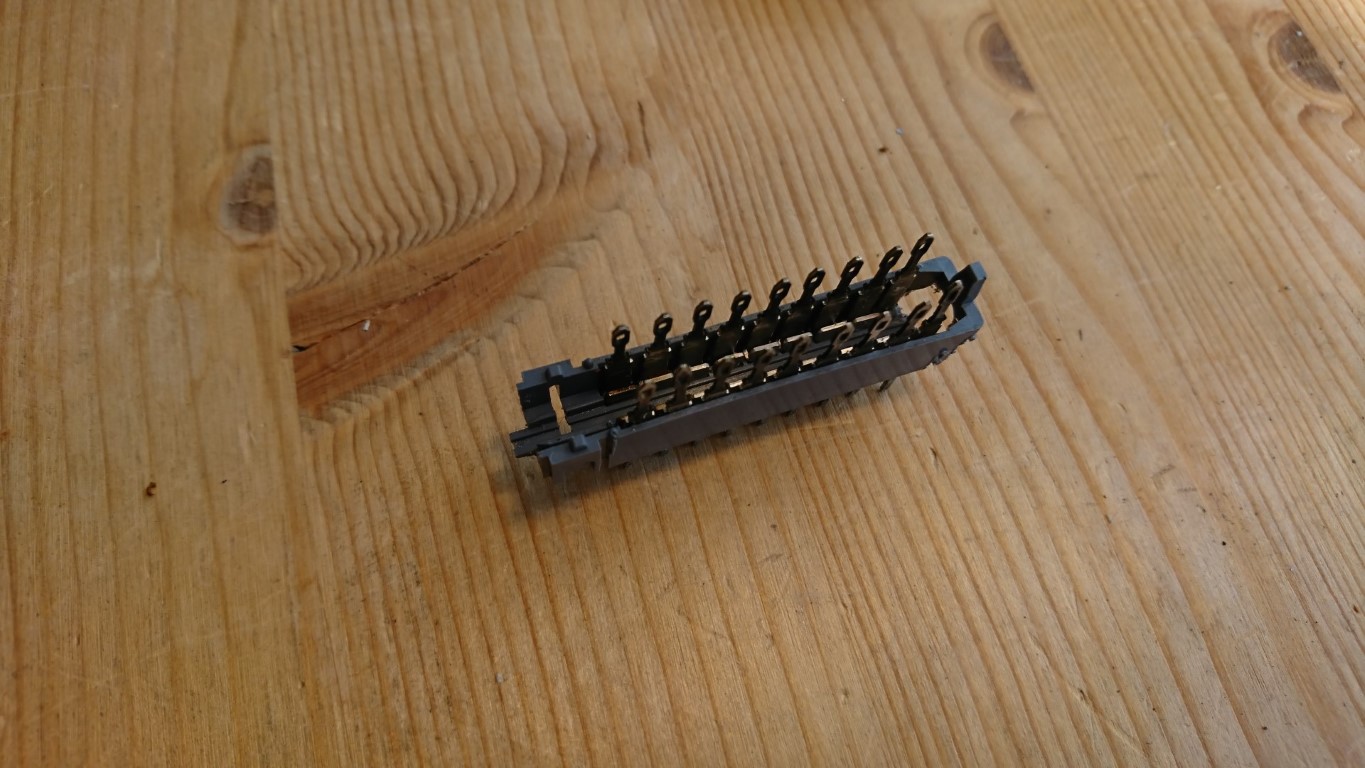

Aga vaataks siis kapinurgas oleva kolli üle - lammutasin ühe vanadest tükkideks (seda ei ole võimalik "tsivilseeritult" osandada):
- "tagumise" (välisõhule suletud) otsa lamellid on üsnagi läikivad (võrreldes kasvõi mõned postitused eespool olevate lülitipiltidega), kuid esimene lamellipaar (välisõhule kõige lähem) on märgatavalt tuhmunud. Kui ei oleks uusi lüliteid võtta, siis saaks piibuorgiga nende sisemised pooled ilmselt piisavalt läikima, et hing rahule jääks. Lisaks on trükkplaadil naabersektsioonid paralleelselt ühendatud nii et signaalii jaoks on tegelikult kaks lamellipaari.
RE: Eelvõimendi Onkyo P-303 renoveerimine - moi - 22-07-2020
(22-07-2020, 12:35 PM)madis64 Kirjutas: Kõik on ju tegelikult suhteline - siin näib simulatsiooni alusel olevat tegemist 30Hz kohal ca 10-kraadise faasimuutusega, mis aga kogu võimendustraktis ning veel enam kõlarifiltrites toimub, on vist suusrusjärkude võrra "hullem"?Kui sa veel arvestaksid milline on faasinihe kõlari valjukates, tänu ebaühtlasele ASK-le või tänu heli kõlarist kõrvani jõudmise viitele, ei muretseks sa ka palju suuremate faasinihete pärast.
Lisaks on kogu RIAA korrektsioon üks suur "faasinihe".
RE: Eelvõimendi Onkyo P-303 renoveerimine - madis64 - 22-07-2020
Ma ei muretsegi, lihtsalt ksf madis tõstatas probleemi ning ma uurisin selle kvantitatiivset aspekti
