Aastapikkune lugu V-out DAC-iga Marantz CD-67-st ja Rau DOS-ist
#21

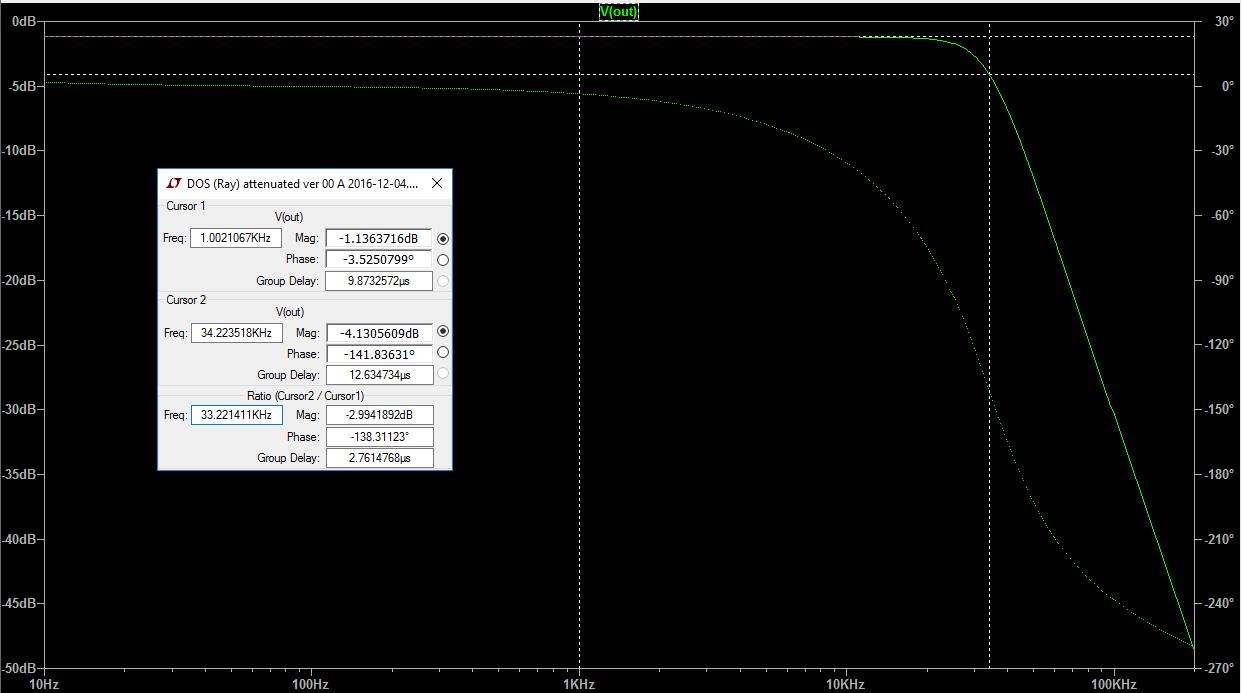

Simuleerisin siis nüüd ka attenueeritud sisendiga (praegu kasutusel oleva) versiooni:





Graafiku järgi pole just paha - 20 kHz kohal -0,2dB ma vaevalt et märkan ...
Vasta
#22

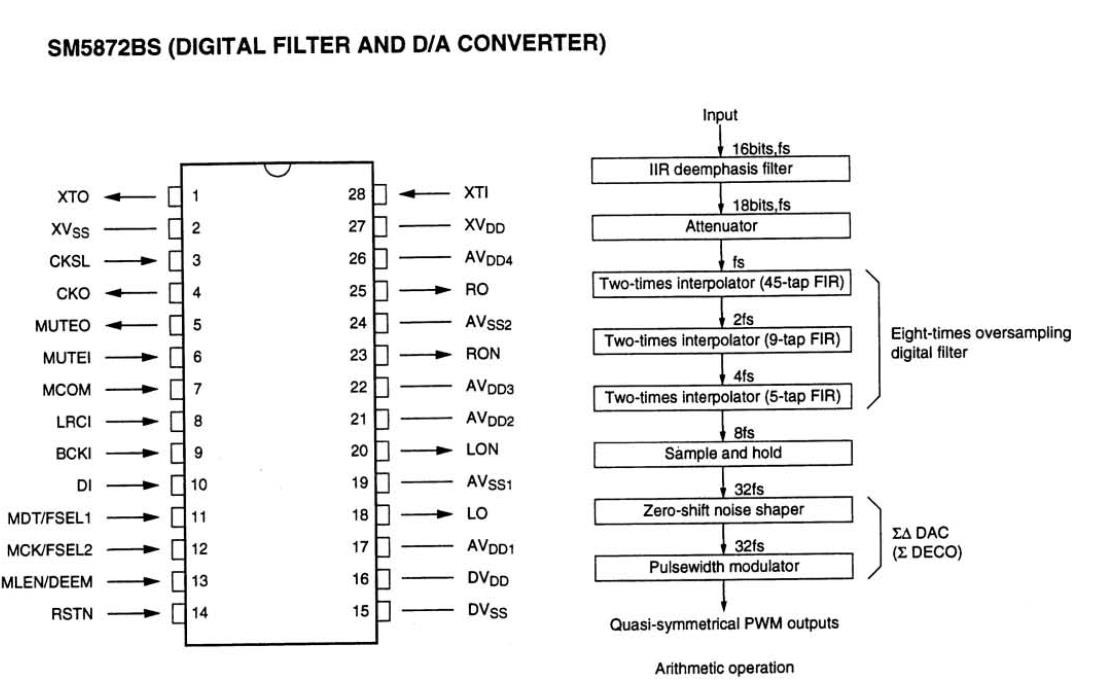

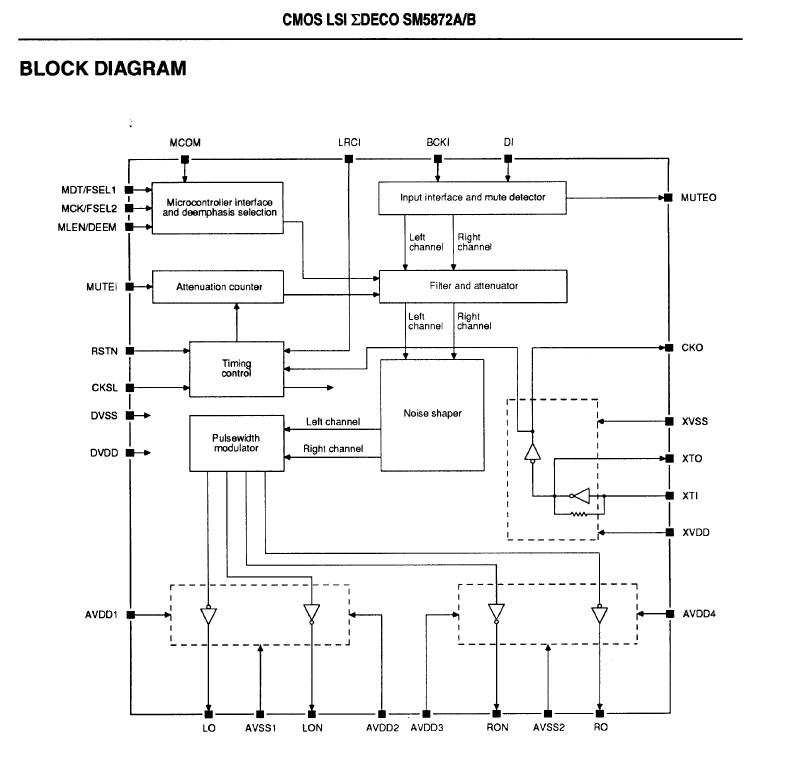

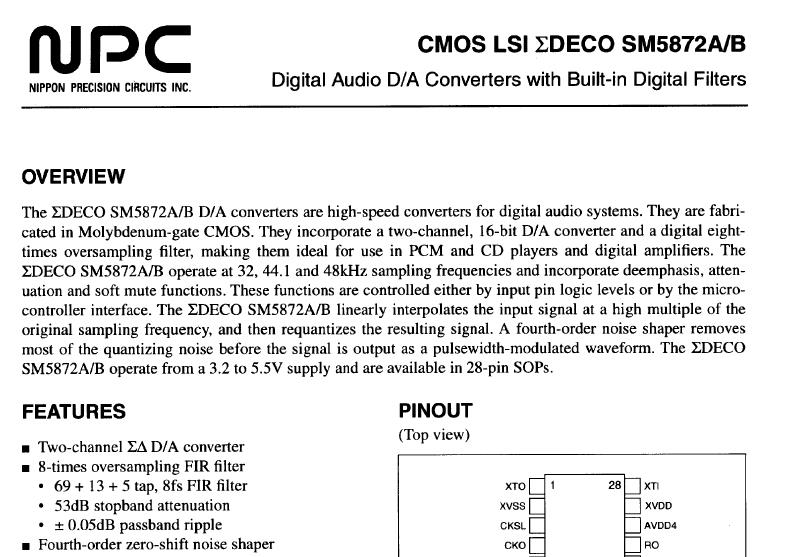

(29-11-2016, 01:24 PM)madis64 Kirjutas: Manuaali järgi peaks CD-67 dac olema 8x "oversampling" (mis selle eestikeelne vaste võiks olla?) - milline peaks teoreetiliselt olemas sellise dac-i järgse filtri (filtrikomplekti) lõikesagedus?

Ülediskreetimine või ülekvantimine peaks ta olema.
Natuke lihtsustatult peaks asi olema umbes nii: http://www.tnt-audio.com/clinica/convertus1_e.html
Sealt saad ise arvutada, 44.1 kHz kvantimissageduse korral on kasulik signaal kuni 22.05 kHzini, sealt üle tulevad aliased, mis on vaja maha lõigata. 8x ülekvantimisel on kasulik signaal ikka kuni 22.05 kHz aga aliased hakkavad 8 x kõrgemalt. Seda juhul kui koos ülekvantimisega kasutatakse digitaalset filtrit, moodsamates DACides tavaliselt kasutatakse.
Vasta
#23
Ikka ma ei saa aru põhjusest, miks on algne filter nii madala lõikesagedusega kavandatud, kui:



...

Iseasi, kas selles konkreetse seadme puhul midagi halba on, kuid oleks ju hea mõista ...
Vasta
#24
Võibolla selle pärast et, kuna kasuliku signaali ülemine sagedus on ikkagi 22 kHz, siis madala lõikesageduse puhul võib lõigata madalamat järku filtriga ja ei teki nii suurt faasi moonutust kasuliku signaali ülemises otsas aga seal, kus aliased tekkivad on summutus siiski piisav, et mingile vajalikule numbrile vastata.
Vasta
#25
Ok, siin postituses #4 on N-50 -3dB lõikesageduseks ca 95 kHz.

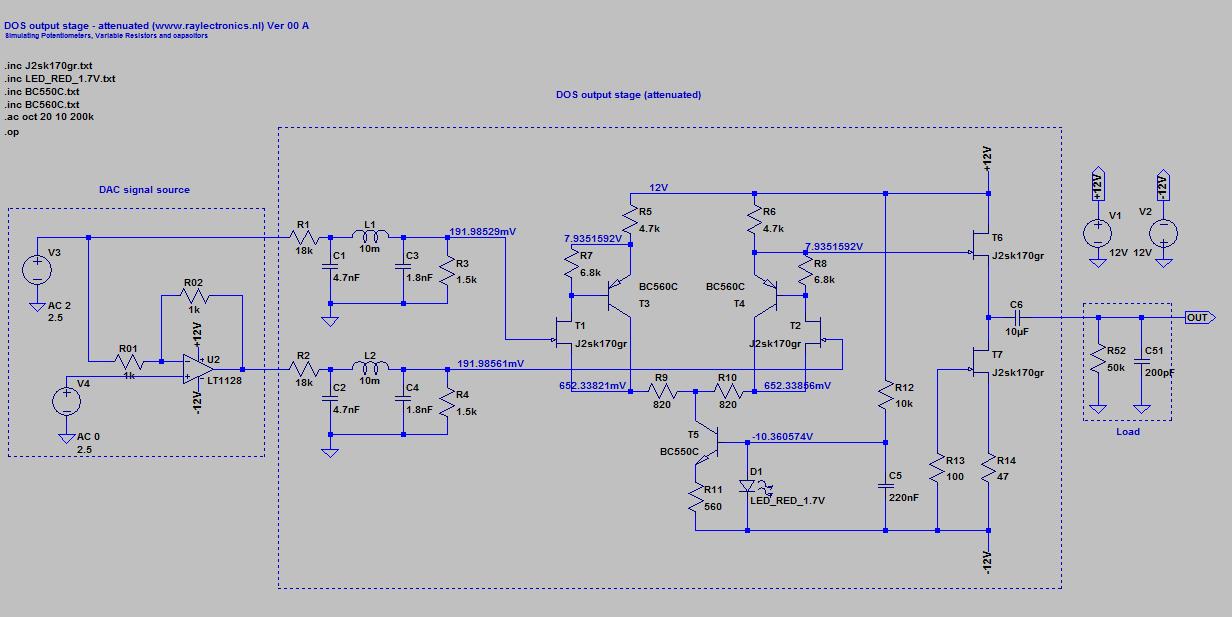

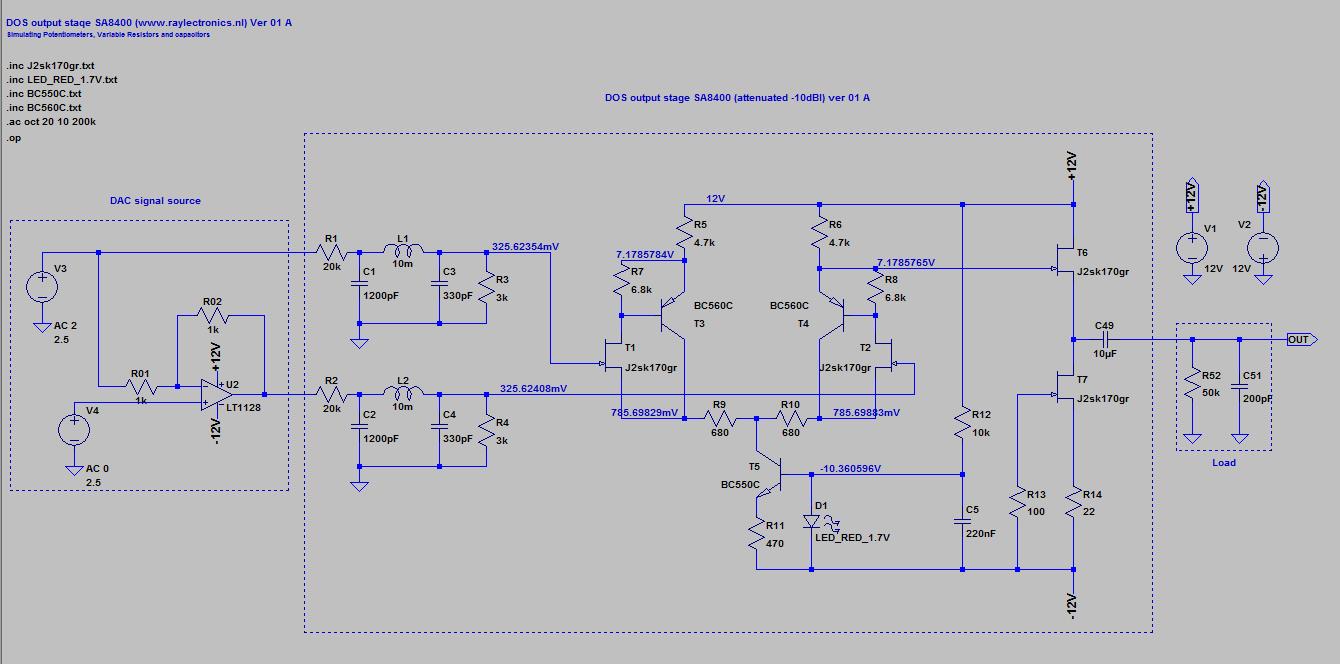

Võtsin siis Ray astme selle versiooni, mis Marantz SA8400-le ette nähtud on, mängisin natuke filtrielementide väärtustega ja ca 10 dB attenueeriv aste oleks selline:



Võib vist hakata juppe tellima ...
Vasta
#26

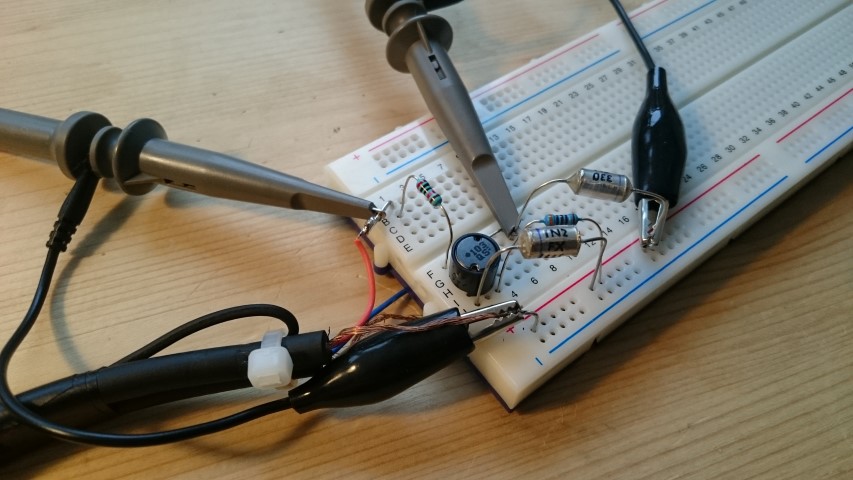

Nõndaks, näpud on soojaks aetud ja tundmatu kunsti (makettlaual prototüüpimine) omandamine alustatud.

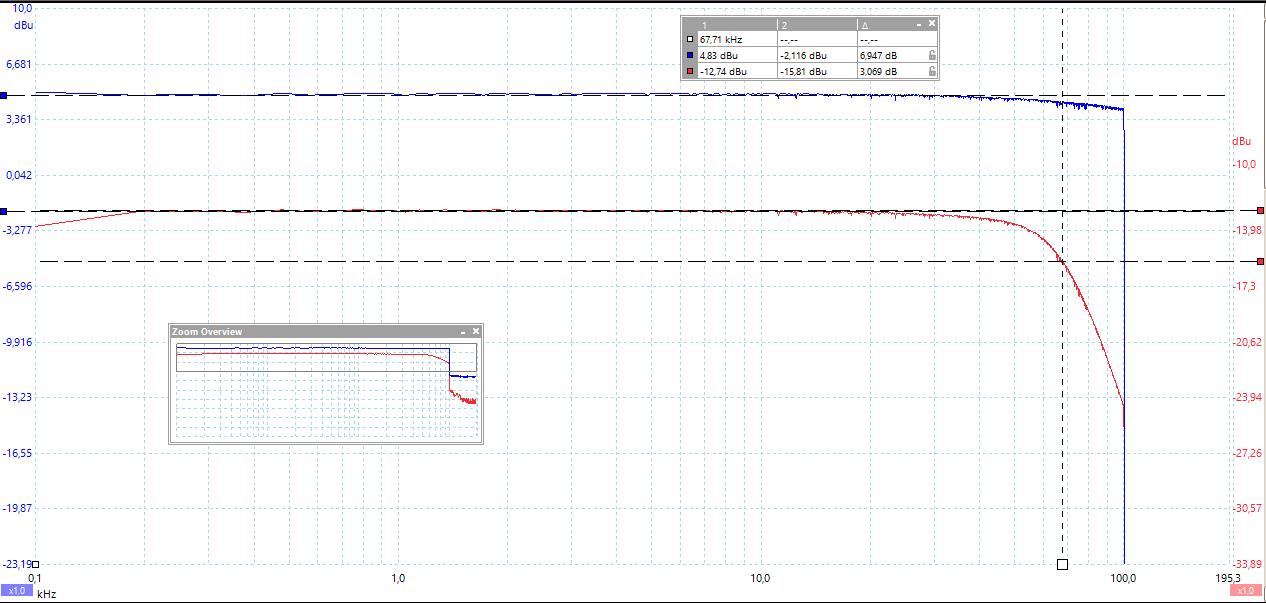

N-50 jaoks mõeldud DOS-astme sisendfilter kukkus siis välja järgmine:

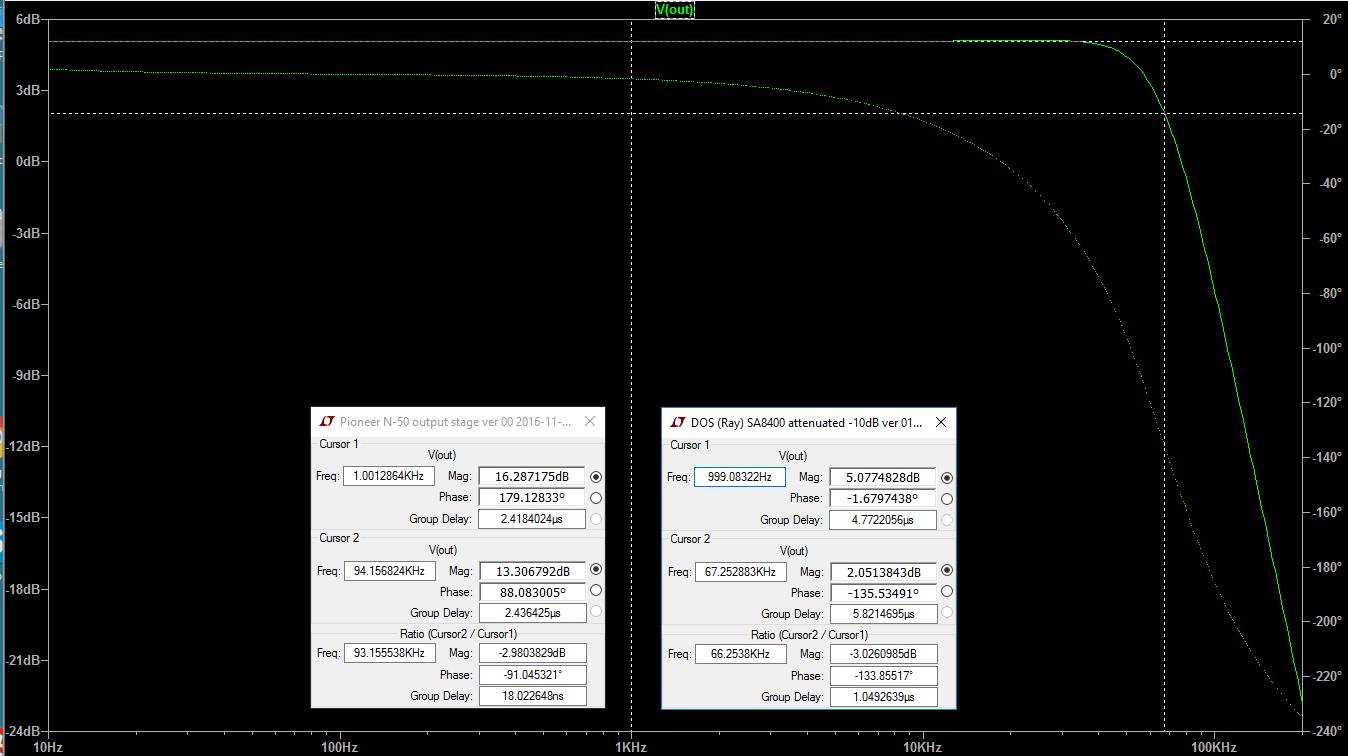

Attenueerib ca 7dB (parem see kui mitte midagi) ning -3dB on c 67 kHz kohal. 20kHz kohal on graafik veel üsna sirge.

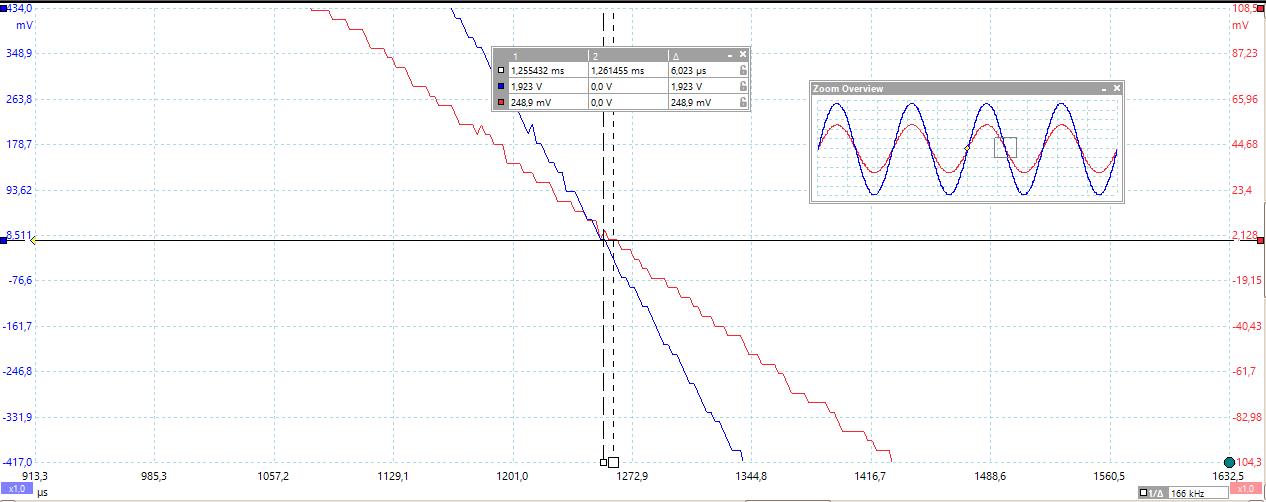

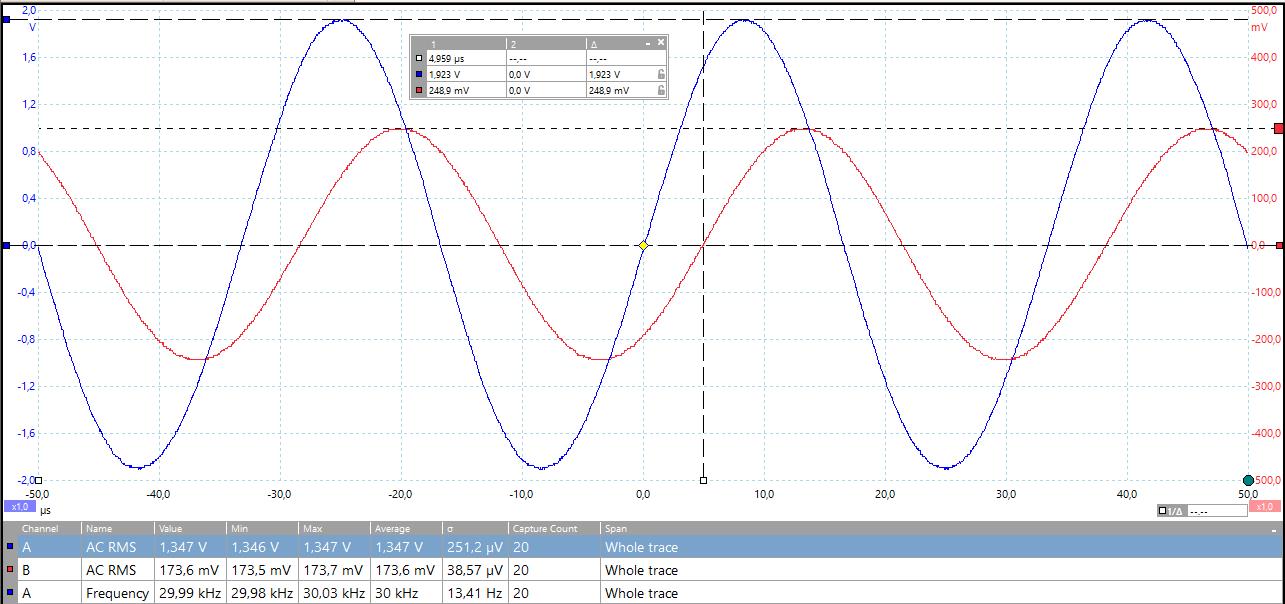

Väljundsignaali faasinihet (sisendsignaali suhtes) uurisin vahemikus 400Hz kuni 30 kHz ja see on piirides 5...6 uS:

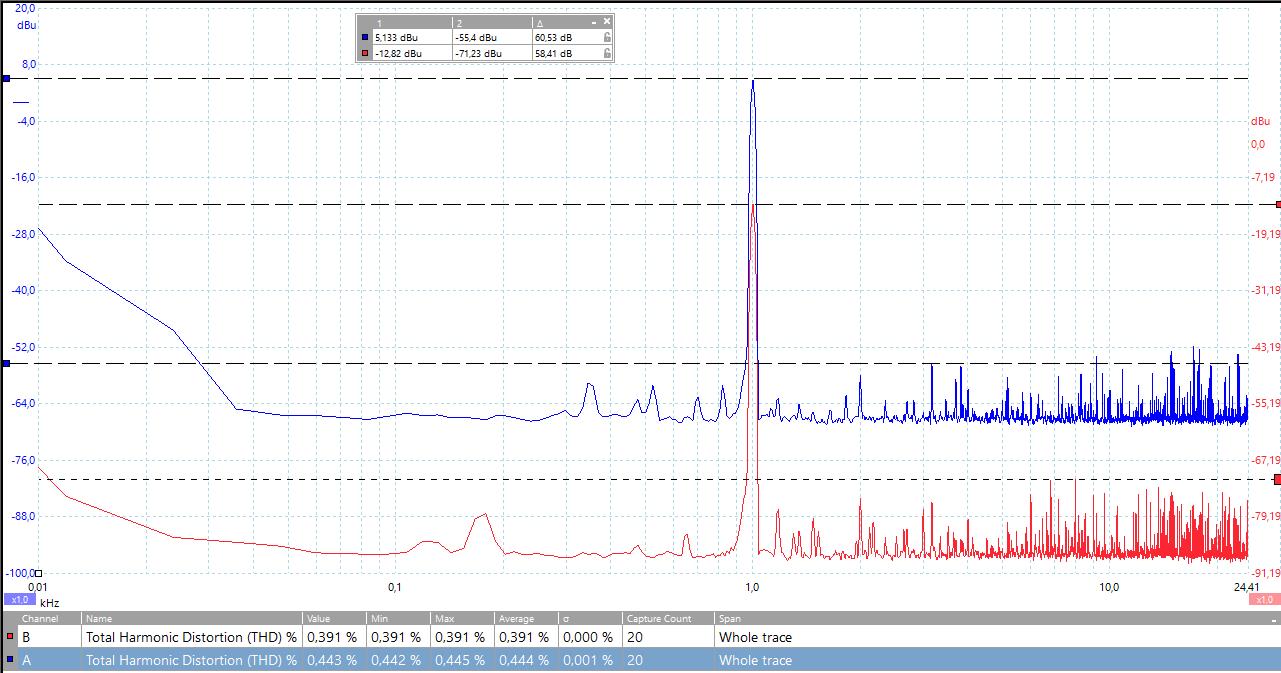

THD-d ei ole mõtet sellel plaadil selle metoodikaga mõõta, kuna antud montaaži ja juhtmestikuga müriseb juba sisendsignaal ("sinine kanal") mis hirmus:



OK, joodame trükkplaadile ...
Vasta
#27

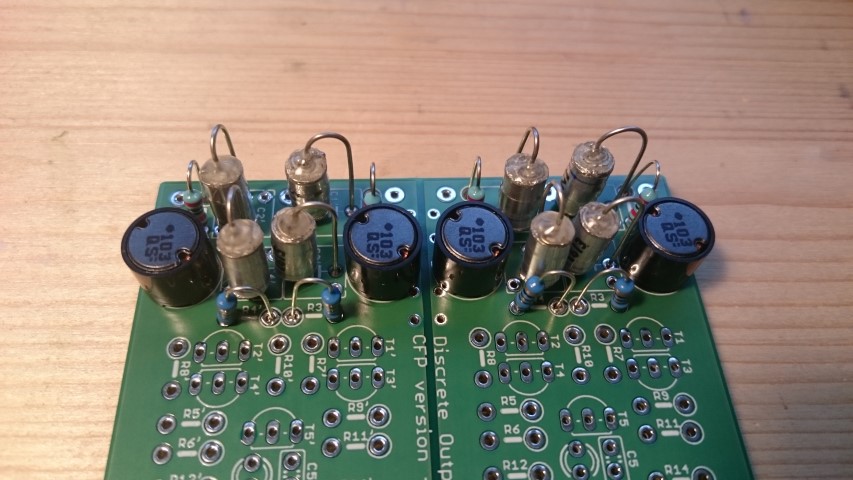

Ja selline näeb sisendfilter juba lõplikus realisatsioonis välja:


Vasta
#28
Talletamise mõttes - Farnelli punane leed 1612433 hoiab 24V/10k peal 1,72V.

Läheb jootmiseks.
Vasta
#29

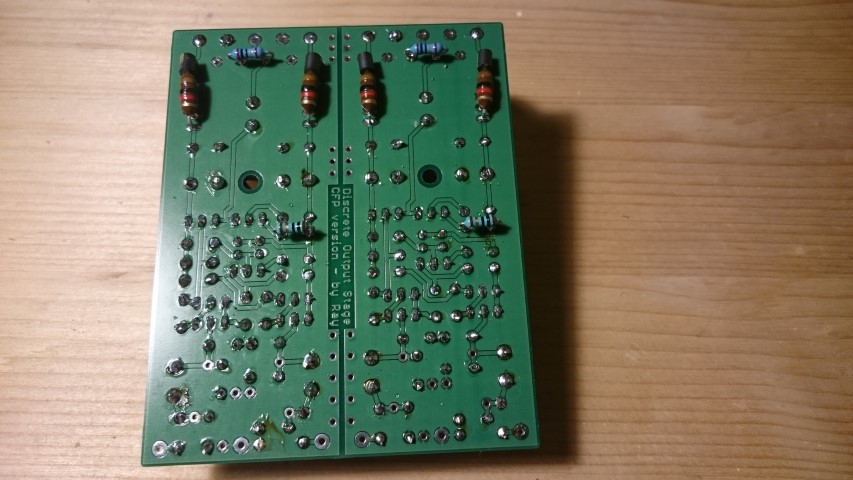

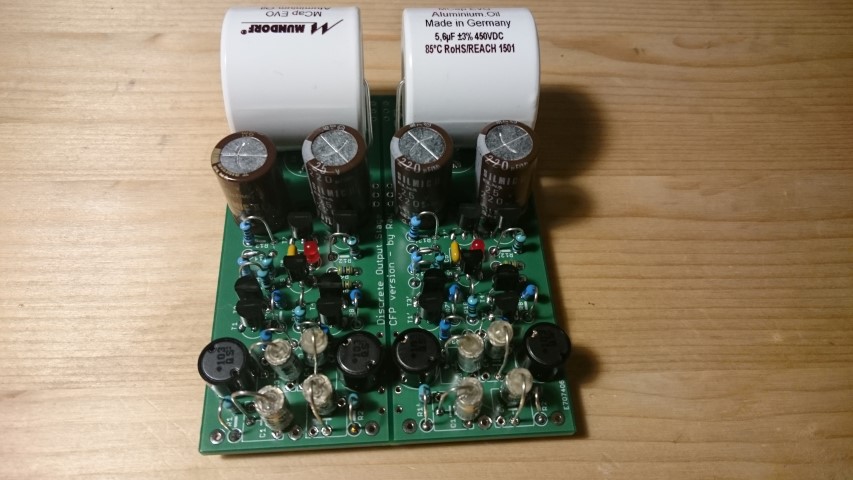

Hakkab looma:



Alalispinged paika reguleeritud (R11 sai 475+50 oomi, R14 sai 10 oomi pandud), sageduskaraketristiku mõõtmine jääb ilmselt homseks.
Vasta
#30
Mürad siis mõõdetud...

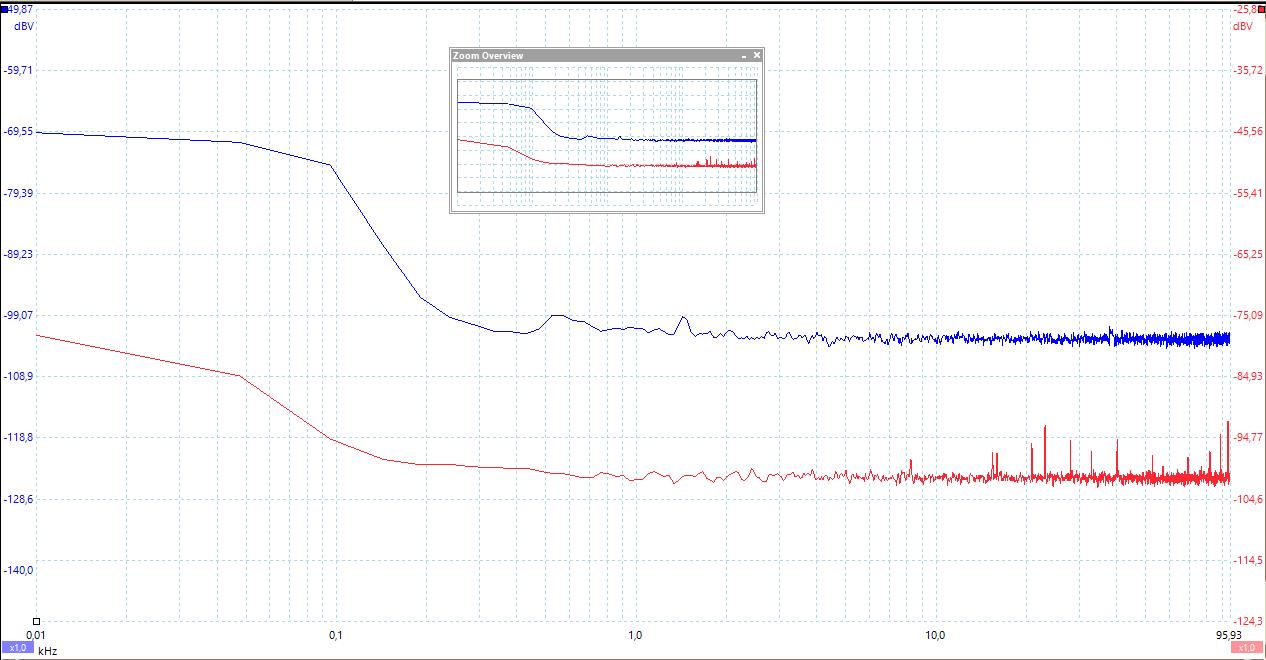

Pingestamata süsteem siis selline:

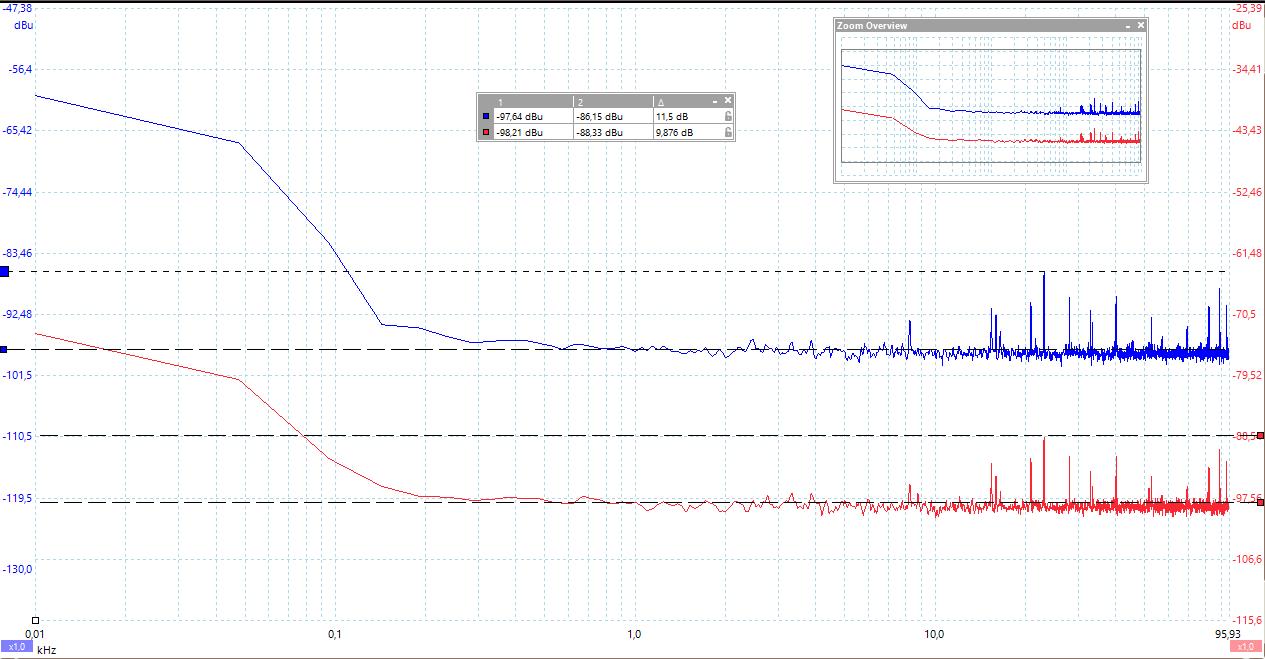

A-kanal ("sinine" on "miinus" LRC-filtri lüüdilt, "punane" on "pluss" analoogsest kohast):

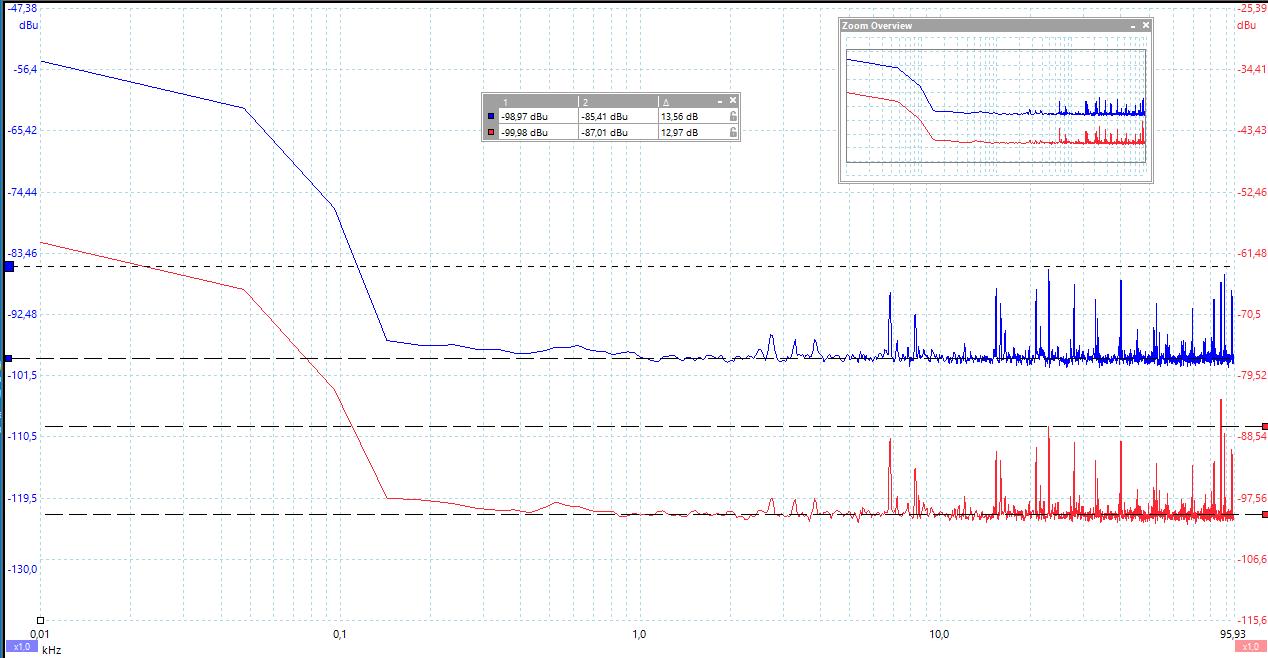

B-kanal:



Kõige hullem vist nagu ei ole.
Vasta
