Kõrvaklapivõimendid (seadmesisesed)
#21
(13-05-2016, 01:01 PM)moi Kirjutas: 24V AC pealt peaks sisendpinged väga 7815/7915 maksimumi lähedased tulema, selles mõttes on 18V lollikindlam.

Kas need regulaatorid mitte 35V ei peaks sisendis välja kannatama?
Vasta
#22
Oleneb tootjast , mõned ka vähem. 24V AC pinge alaldamisel saad umbes 34 V alalist.
Vasta
#23
Kui trafo primaarmähist lülitada releega, millise mahtuvusega peaks sädemesummutuskonde olema?

Tööpingeks võib vist midagi 500V kanti võtta.

Edit:

siin

http://sound.westhost.com/articles/relays2.htm#arc2

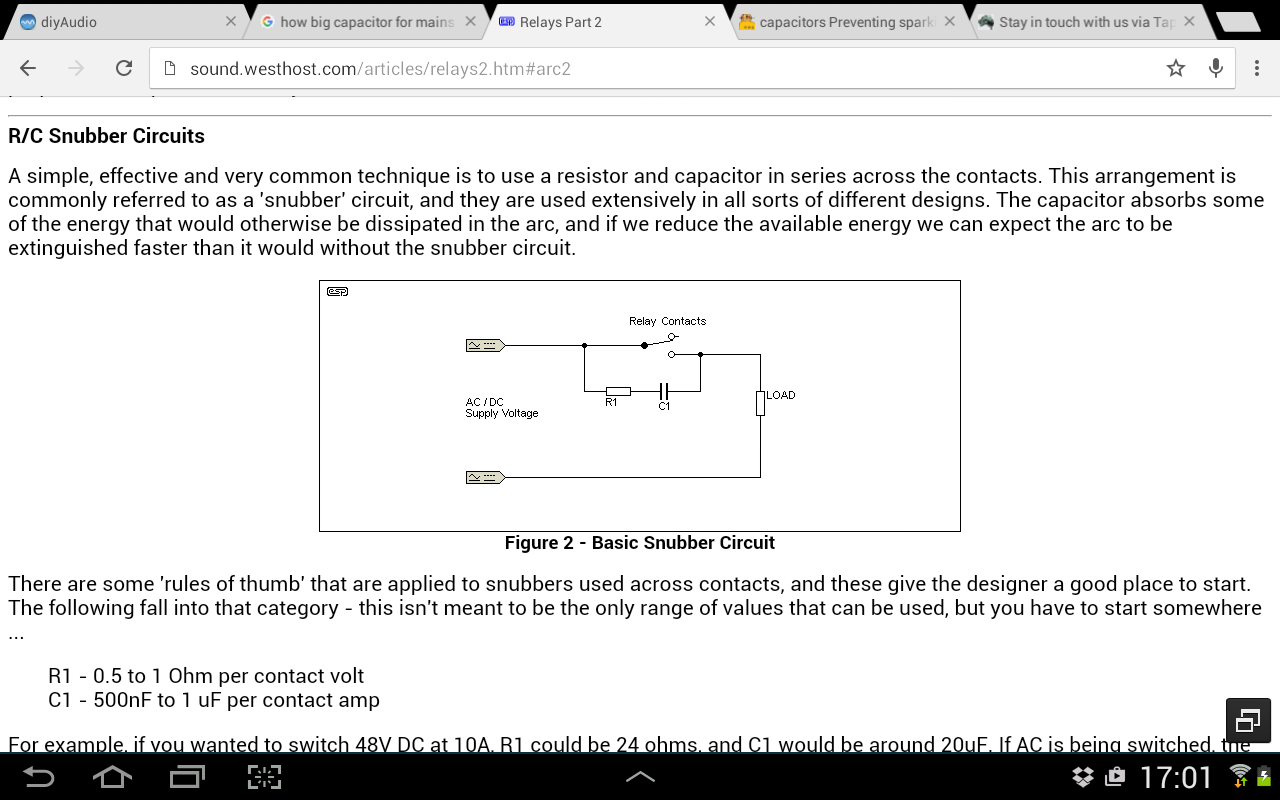

soovitatakse sellist rusikareeglit:


Vasta
#24
Trafod saabusid (Farnellist), eks konded saab mõnest läbikärsanud arvutitoiteplokist.

Ehk nädala lõpuks saab astme üle mõõdetud.
Vasta
#25
Siin

http://sound.westhost.com/project70.htm

kirjutatust:

"The IEC 61938 international standard recommends that headphones should expect a 120 ohm source (5V RMS maximum) - regardless of the headphone's own impedance. If the manufacturer followed this standard, the 120 ohm resistor used in this circuit will not affect sound."

nähtub, et need algsed järjestikused väljundtakistid ei peaks helile väga halvasti mõjuma.

Ilmselt alustan ma nendega, sillata (ka väiksemate nominaalidega) jõuab neid alati.
Vasta
#26
See "not affect sound" on suur lihtsustus.
Eks proovi ära, siis ongi rohkem võimalust tuunida, erinevaid kaableid ja muud.....
Puht elektrotehniliselt on parim variant saada klappidest nende enda heli kui võimendi väljundtakistus on 0, ei tekki sagedussõltuvat pingejagurit väljnudtakistuse ja kalpide takistuse vahel.
Vasta
#27
Loomulikult on signaaliahelas selle koha peal parim takisti puuduv takisti - eks tulebki ära proovida.

Ehk ehitada mingi pöördlülitiga takistirida vahele.
Vasta
#28

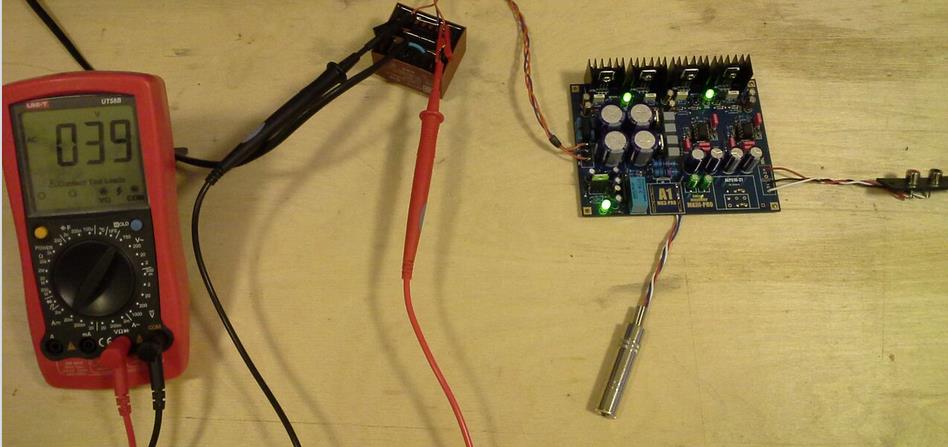

Pingestasin ta ära, leedid süttisid, lõputransid soojenevad, 2x18V trafo näitab kokku ca 40V vahelduvat (kahe sekundaari lõpuotstel).



Väljundid näitavad 1 ja 3mV alalist.

Las küpseb tunnikese...

Edit:

Peale tunnist pingestatust olid väljundite alalispinged endisel tasemel, mis peaks sobima küll.
Väljundtransid olid näpuotsaga katsudes nii 45...50 kraadi.

Ilmselt on mõttekas alaldijärgsed lüüdid (4x4300uFx25V) 35-voldiste vastu vahetada, kuna neil selle trafoga ca 24V pinget peal istub.
Vasta
#29
Kui 2x18V trafo annab alaldijärgsetel lüütidel ca 24V alalispinget (tühijooksul)., siis ehk on mõttekam kasutada 2x15V trafot (mõlemad oleksid 10VA, klapid tarbivad max 200mW)?

Pingeregulaatoritel hajuv võimsus oleks ehk väiksem...
Vasta
#30
Trafo sai vahetatud 2x15V vastu, alaldijärgne pinge langes 20,5V peale (15 voldini ilmselt varu piisavalt).

Esmane kuulamistund ka tehtud - tulevad bassid, tulevad kõrged (siis kui GE-7030 näitab, et neid signaalis ka on), heli on üsna konkreetne.

Trafo on kergelt soe, lõputransid natuke soojemad, kuid mitte kuumad.

Mõõtmine jääb ilmselt homseks.

Ning seejärel saab opvõimendeid vahetada...
Vasta
