Onkyo M-505 renoveerimine
#21
(15-09-2017, 10:58 PM)moi Kirjutas:
(15-09-2017, 11:44 AM)martk Kirjutas: Amplimo


Tundub liiga ilus, et tõsi olla.

Küsi Janilt täpsemaid detaile.
https://linearaudio.net/authors/393
Ta üle kümne aasta on sedatüüpi releed soovitanud.
Vasta
#22
2k 10-mm korpusega trimmerite (loobusin mitmepöördeliste Bournside sissepanekust, kuna konstruktiivselt nad lihtsalt hästi ei mahu) otsing osutus üllatuslikult probleemseks. Igal pool on saadaval 2k5 Piher-i trimmerid, kuid 2k on ainult Mouseris. Seal aga on postituskulu anomaalselt suur.

Nii tuligi varukomplekt lõputransse "brežnevi pakikesse" lisada - saab suuremast hulgast martk pakutud testriga siis sobilikke valida (üle 50 eurose tellimuse transport on tasuta).

Ootame-vaatame ...
Vasta
#23
Nüüd sai siis säilinud algse kanali tansistorid (NPN 2SD425, PNP 2SB555) martk transitestriga üle mõõdetud (hFE, Ib=10 mA):

npn/npn/pnp/pnp => 88/88/98/110

Kuna uutest transistoridest (MJ21194G, MJ2113G) sai väiksema hajuvusega komplekti kokku, siis lõplikud kanalid jäid sellised:

88/90/88/88

94/92/87/88.

Jääb üle veel jõudevoolutrimmerid uute vastu ära vahetada.
Vasta
#24
Kui mouserist vaja midagi tellida, siis teenelisi liikmeid saame aidata.  Üpris tihti liigub meie poole sealt miskit ja pudipadi võib juurde lisada.
Vasta
#25
(14-10-2017, 10:44 PM)madis Kirjutas: Kui mouserist vaja midagi tellida, siis teenelisi liikmeid saame aidata.

Tänud pakkumast, selle jätan kindlasti meelde ;-)

Kui Farnell ja TME on otse tellides (kui mõni nende toodete hindadest Oomipoes millegipärast "kirveks on keeratud") suhteliselt mõistliku tarnekuluga, siis Mouseri 20 eurot per saadetis on "natuke üle mõistuse"...
Vasta
#26
(14-10-2017, 10:44 PM)madis Kirjutas: Kui mouserist vaja midagi tellida, siis teenelisi liikmeid saame aidata.  Üpris tihti liigub meie poole sealt miskit ja pudipadi võib juurde lisada.

Ega te Maplinist:

https://www.maplin.co.uk/

midagi ei telli?
Vasta
#27
Paar aastat kenasti veerenud, kuid nädala keskel kadus üllatuslikult ühest kõlarist signaal ära. Alguses kadusid kõrged, siis nõrgenes kogu signaal, hiljem tuli tagasi ja kogu stsenaarium kordus uuesti.

Peale mõningat kaablitesakutamist selgus, et M-505 üks sisendpesa ei anna korralikult kontakti - pistikut kergelt vajutades teatud suunas kontakt kord on ja siis kaob ja siis teatud asendis taastub jälle. Kaablipistik sai probleemi põhjusena elimineeritud, kuna viga oli korratav ka mitme teise kaabliga.

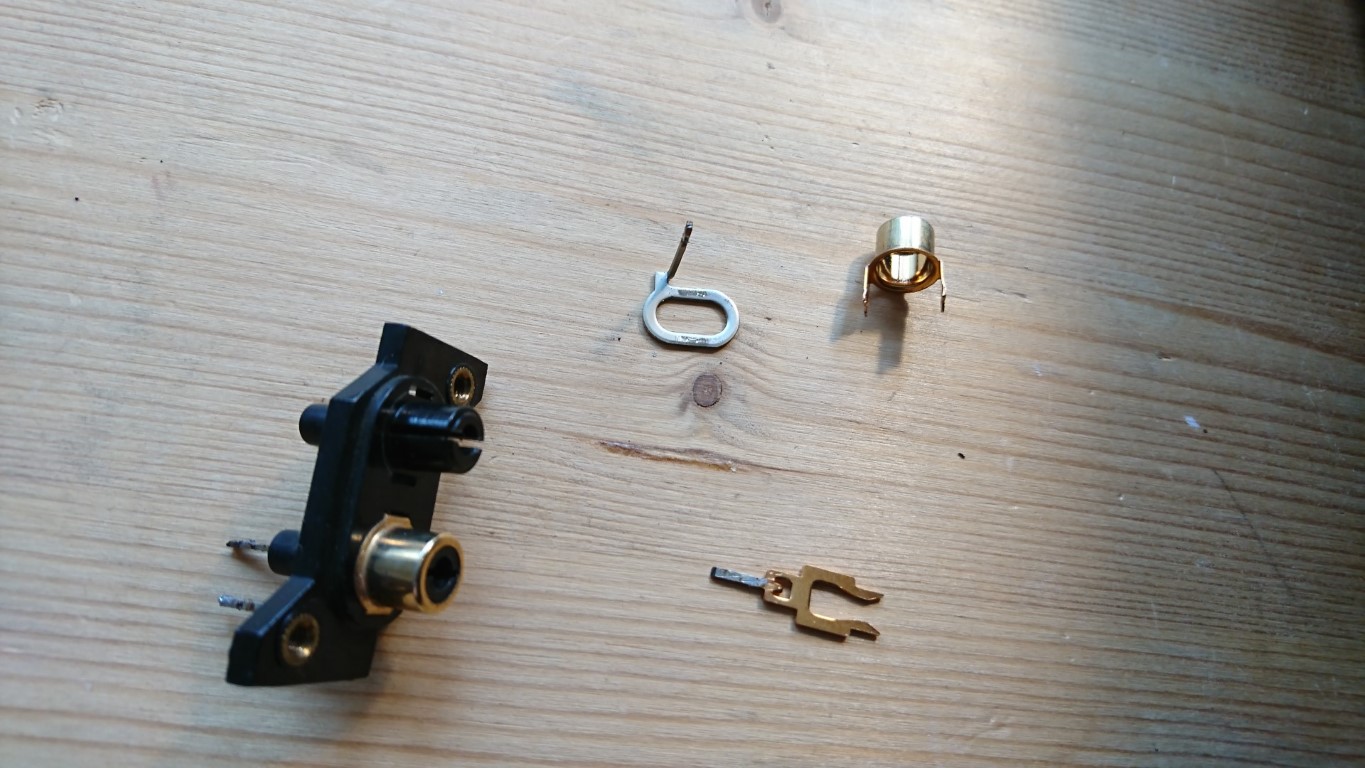

Ega siis midagi, sisendpesa algosadeks lahti:



, sisemised kahvlid natuke koomale (pistiku keskelektrood näib olevat ca 3,15 mm, kahvlid sai siis ca 2,7 mm peale seatud) ning pesad kokku tagasi.
Lisaks sai rõngad viiguelementide külge joodetud (alguses tagati kontakt lihtsalt press-liitega).

Komplekt kokku pandud ning seda viga enam tekitada ei õnnestunud.
Vasta
#28
(13-10-2019, 12:30 PM)madis64 Kirjutas: M-505 üks sisendpesa
, sisemised kahvlid natuke koomale (pistiku keskelektrood näib olevat ca 3,15 mm, kahvlid sai siis ca 2,7 mm peale seatud) ning pesad kokku tagasi.
Lisaks sai rõngad viiguelementide külge joodetud (alguses tagati kontakt lihtsalt press-liitega).
Pilti vaadates on onkyo pannud põhirõhu plasti sulatatatud pronkskeermetele Smile
Ise oleks kahvlile karastatud keerdvedru pannud nt vanast pastakavedrust, mis oleks igaveseks välistanud kahvli laialivajumise.
Maanduse kinnijootmise eest kiidan.
Vasta
#29
Need kahvlid on suhteliselt jäigad, vaevalt pastakavedru seal midagi abistada suudaks, isegi kui ta mingil moel sinna korpusesse mahuks (algses olekus kindlasti mitte).
Vasta
