Marantz CD-67SE uurimine ja tuunimine
#1
"Ajalooratas käib ringi ja jälle on sama kodar üleval" - kirjutas/ütles kes?

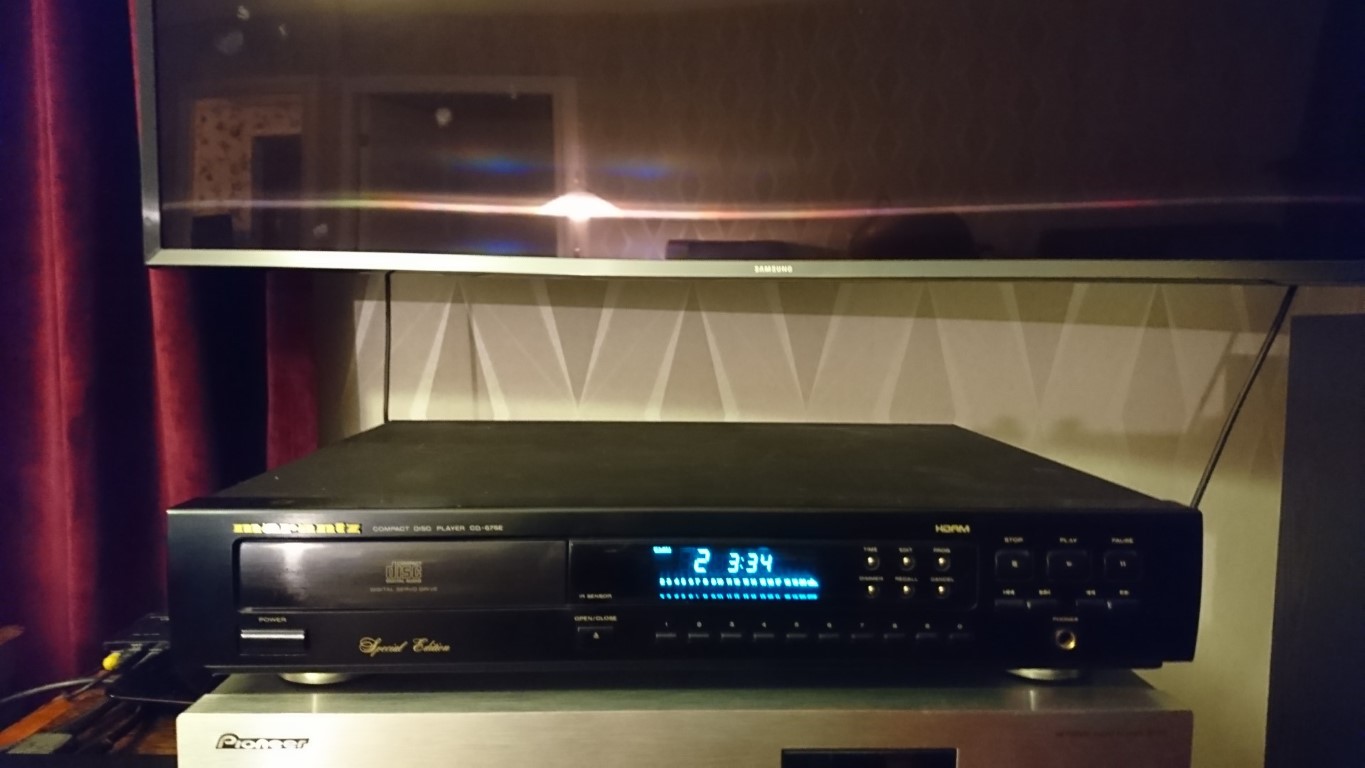

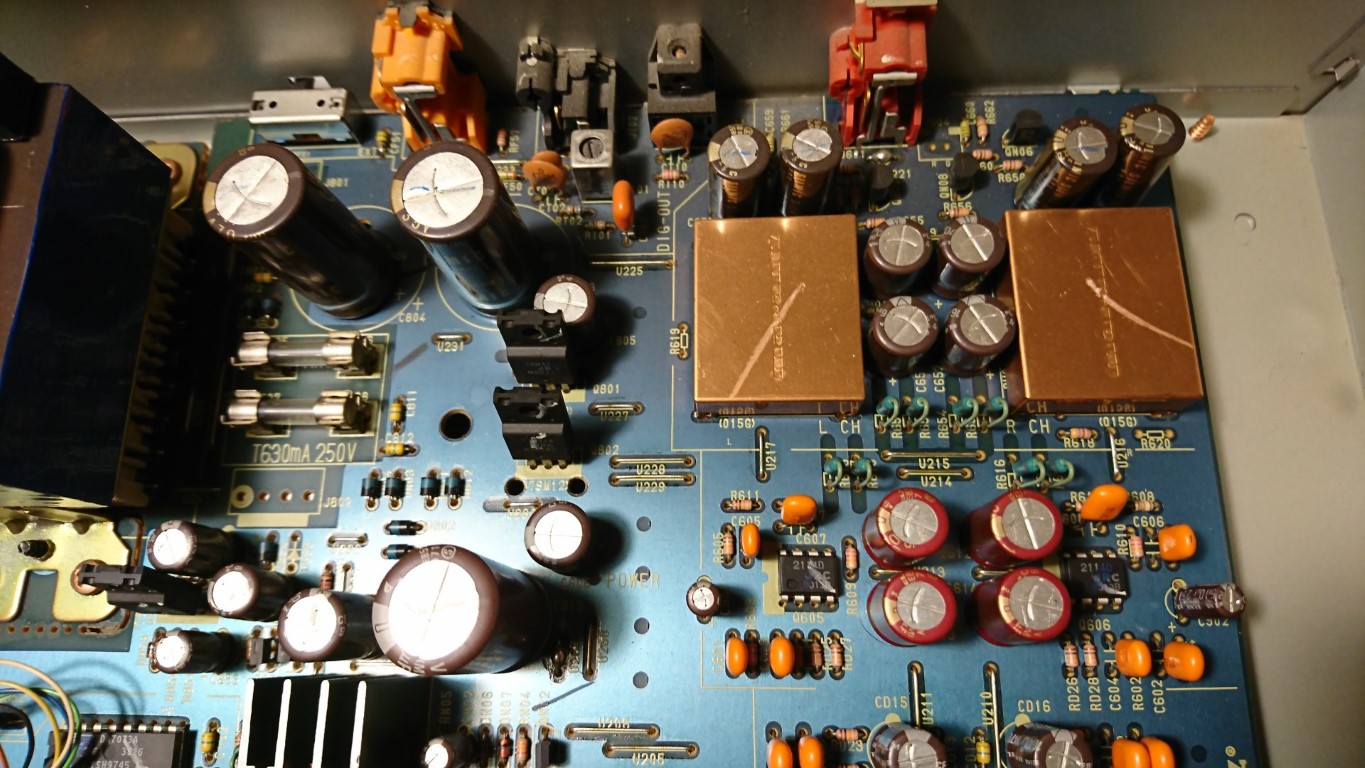

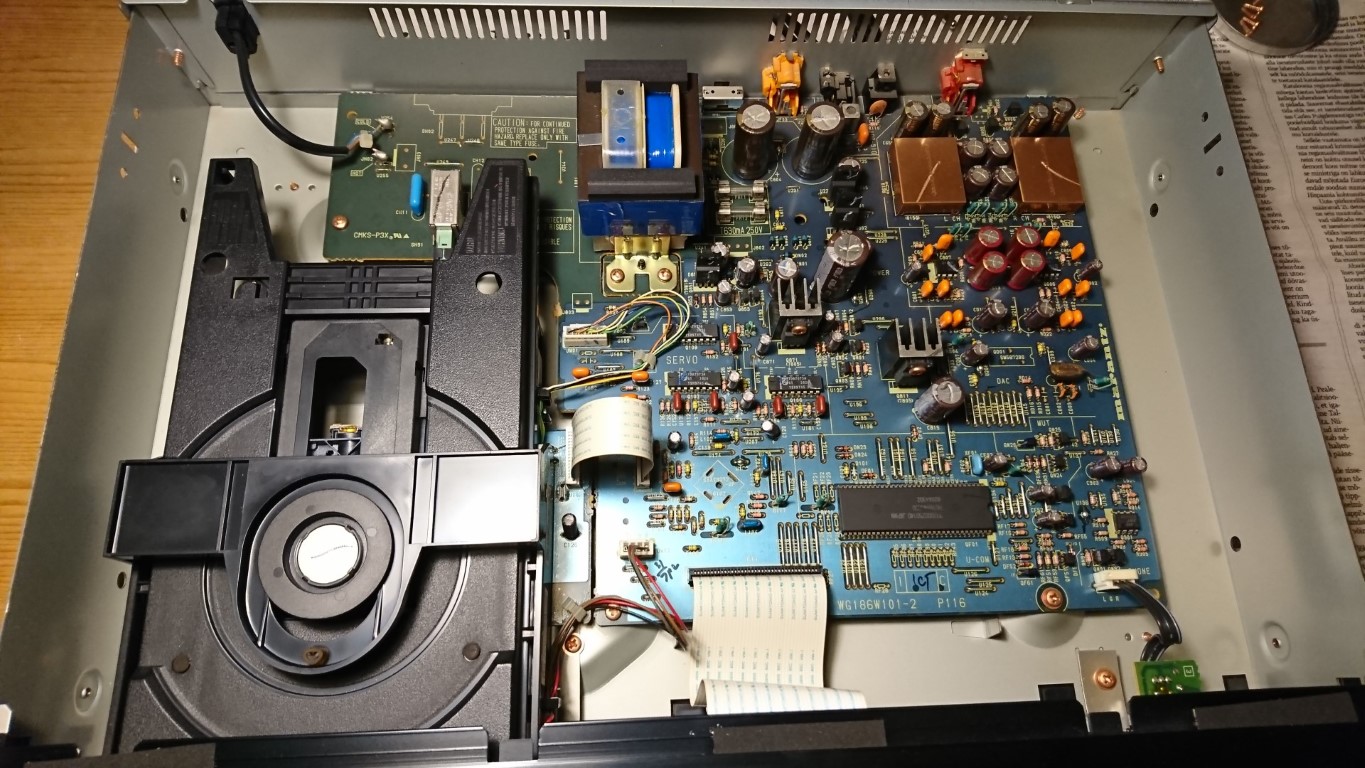

Nii ka minul, töölauale maabus teine Marantz CD-67SE CD-mängija:





Miks ta maandus:

a) esimese sellise mängijaga oli tuunimistuhin nii suur, et mõõtmisteks ja testimiseks aega ei jäänud;

b) varuosadoonoriks ning testiplatvormiks esimesele mängijale.

Sellest teemast tuleb "aeglane valss" ...
Vasta
#2

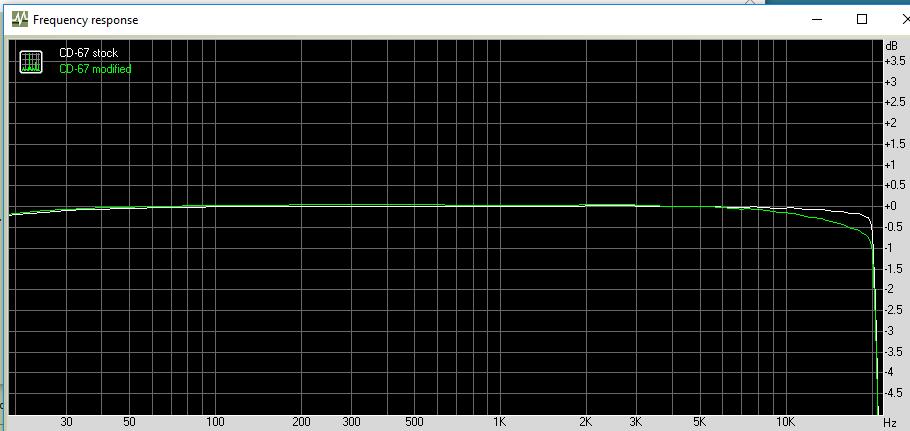

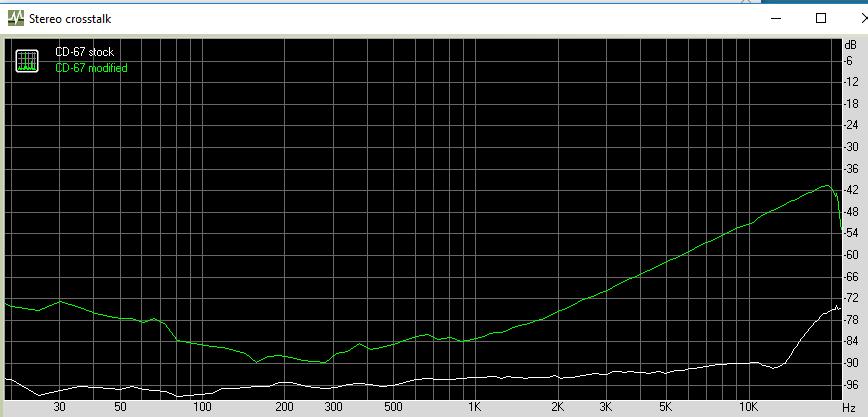

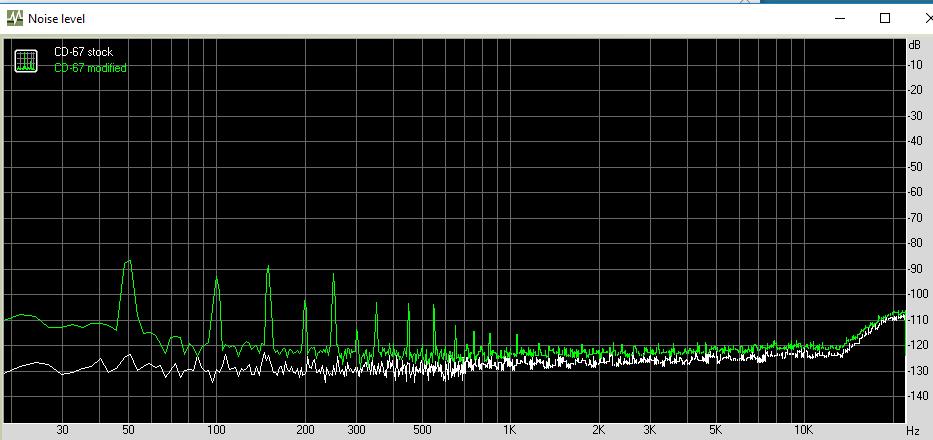

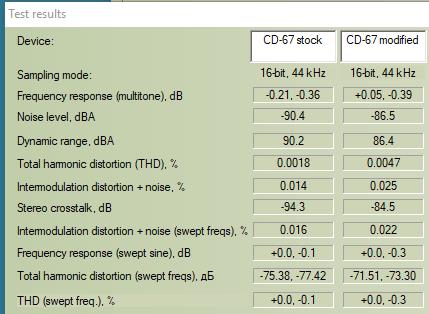

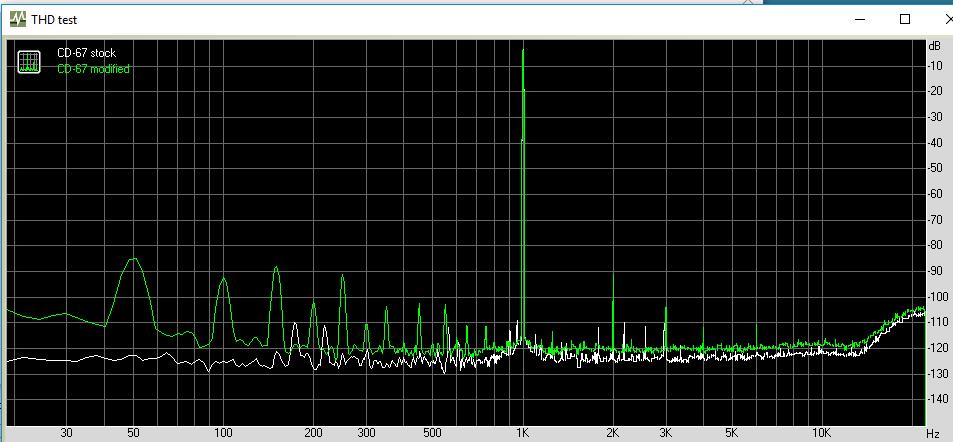

Mõõtsin siis üle selle "stock" mängija versus moditud "põhimängija ( https://elektroonikafoorum.com/thread-637.html ):





Mõõtetulemustelt on "stock" parem, kuid heliliselt meedlib 5-transistorilise väljundastmega moditud pill oluliselt enam.

Eks nüüd tuleb hakata seda "stock"-pilli aste-astmelt uurima-mõõtma...
Vasta
#3
Mõtlesin, et hea oleks neid mängijaid (enne stock-mängijale küüneviha sisseajamist) ka REW-ga võrrelda...

Selgub, et peaks võimalik olema:

https://www.roomeqwizard.com/help/help_e...ments.html

...
Vasta
#4
Ei ole proovinud aga ilmselt töötab, kus ta pääseb.
Vasta
#5
Proovin järgi, annan teada ...
Vasta
#6

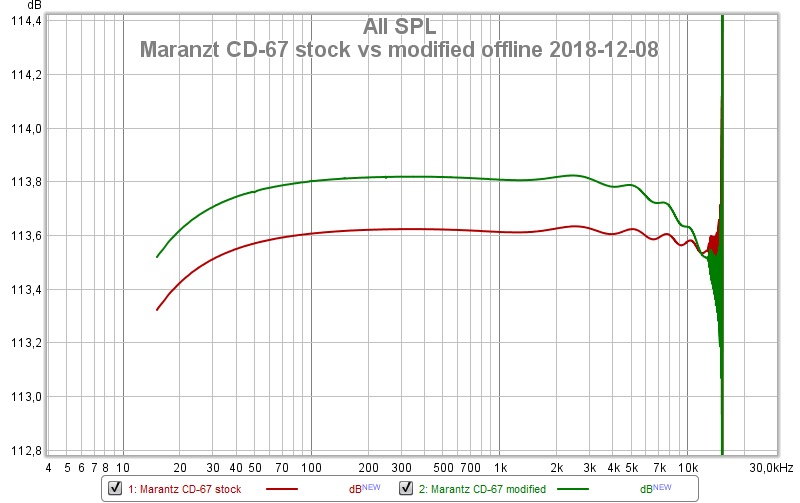

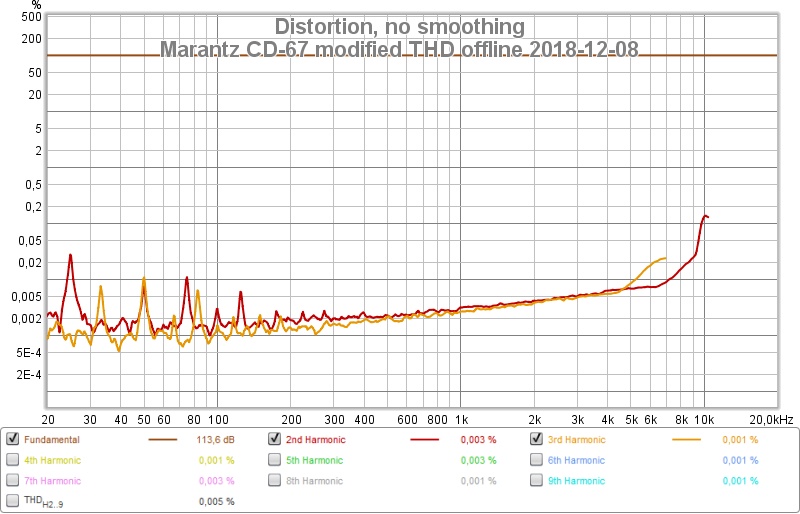

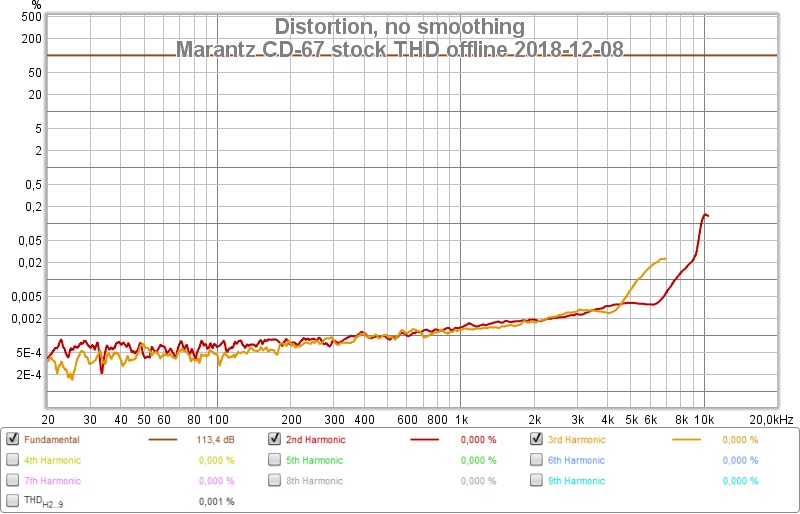

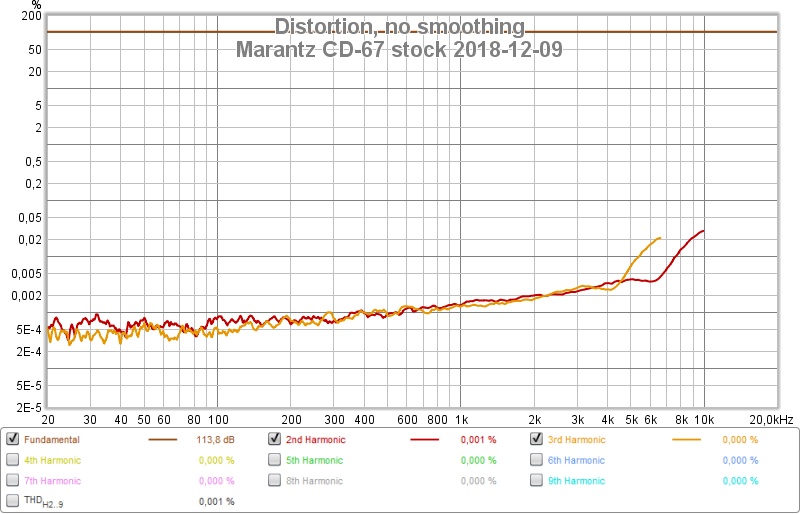

REW-ga offline-is (s.t. cd-le kõrvetatud signaali mahamängides, faili salvestades ja REW-sse importides) mõõtmine näitab siis järgmisi pilte:



REW failisalvestatud mõõtesignaal jookseb ilusti ca 24 kHz-ni välja nagu mul generaatoris seatud sai.

CD-mängijatest salvestatud signaalid aga lõpevad millegipärast 15 kHz kandis ära, ilmselt sellest ka need ASK-graafikute inetud lõpud.
Vasta
#7
Millega sa plaadid tegid ja mis kvantimissagedusega see REW-i fail oli?
Midagi tundub seal nihu läinud olevat, selle 15 kHz kukkumise tõttu tundub.
Vasta
#8
Leidsin vea üles - kasutasin cd-kõrvetamiseks REW vana versiooni jaoks loodud cue-faile ja mõned sekundid lõpust jäid plaadile kõrvetatud sisus lihtsalt puudu.

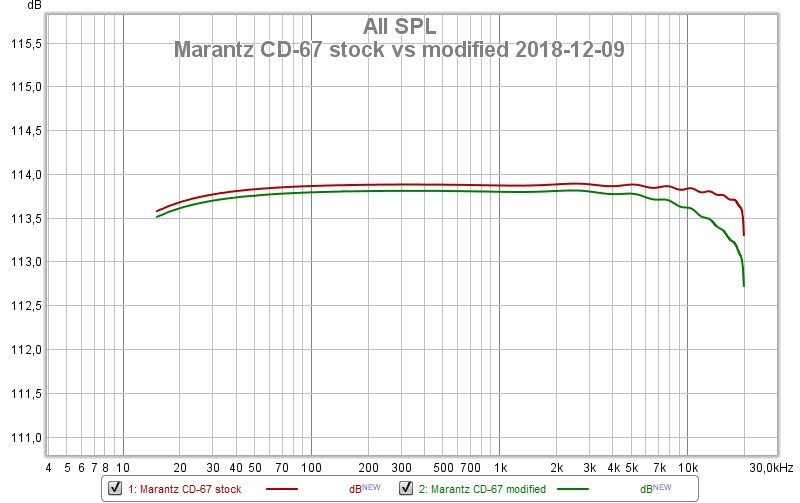

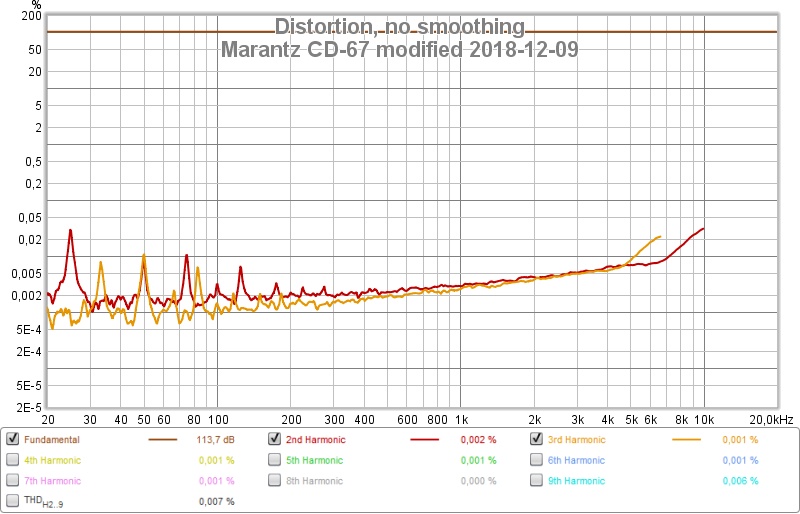

Tegin uued cue-failid ning tulemused siis sellised:



Järgmiseks tuleb stock-mängija põhja sisse suur auk lõigata - et saaks trükkplaadile kolviga ligi ilma seda mängijast välja võtmata (MKIISE-l on põhja alla täiendav paksust plekist plaat, mis korpusepõhja lõigatud ava kenasti ära katab).

Samas saab ka mehhanismi puhastada ja määrida...
Vasta
#9

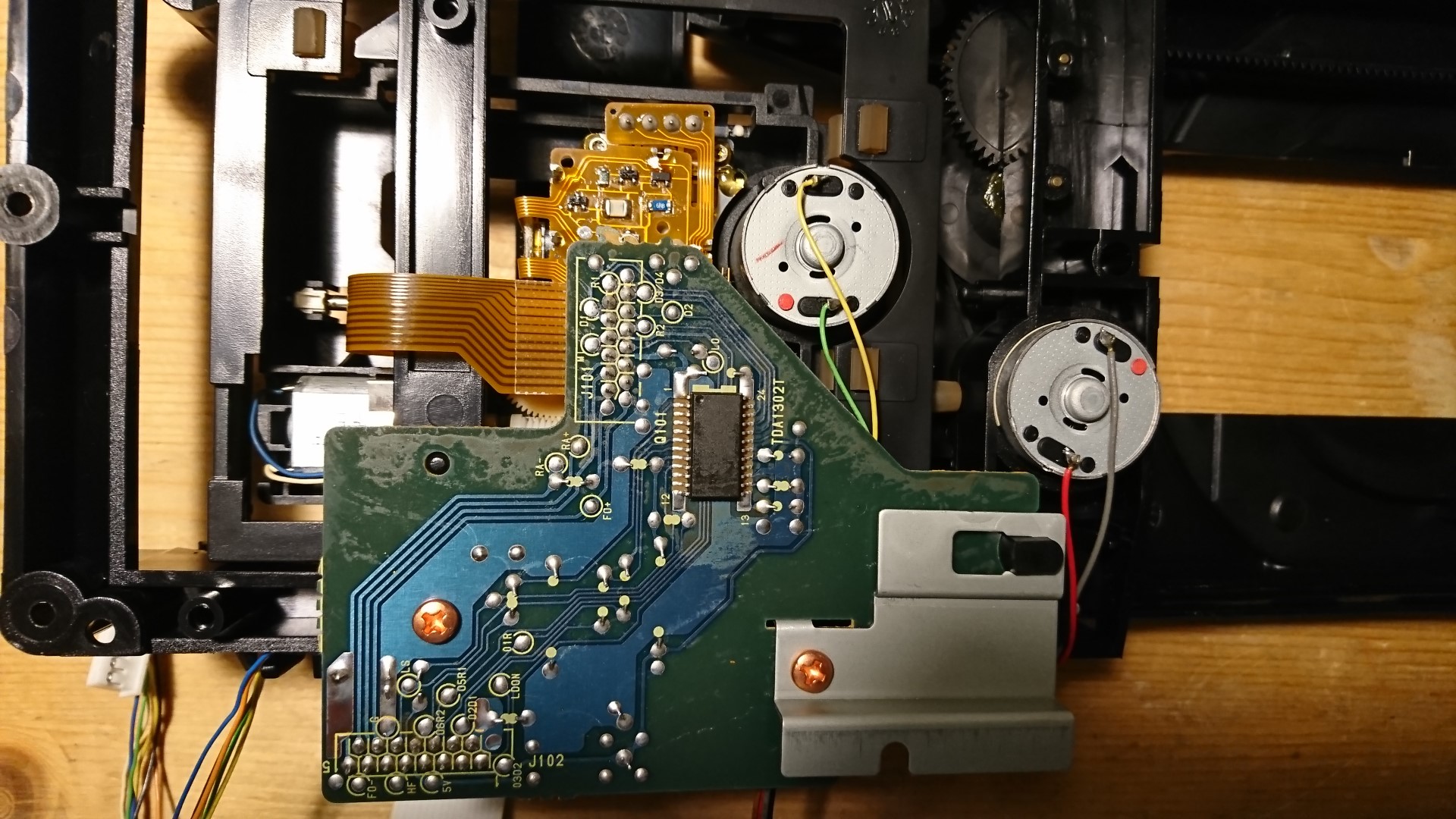

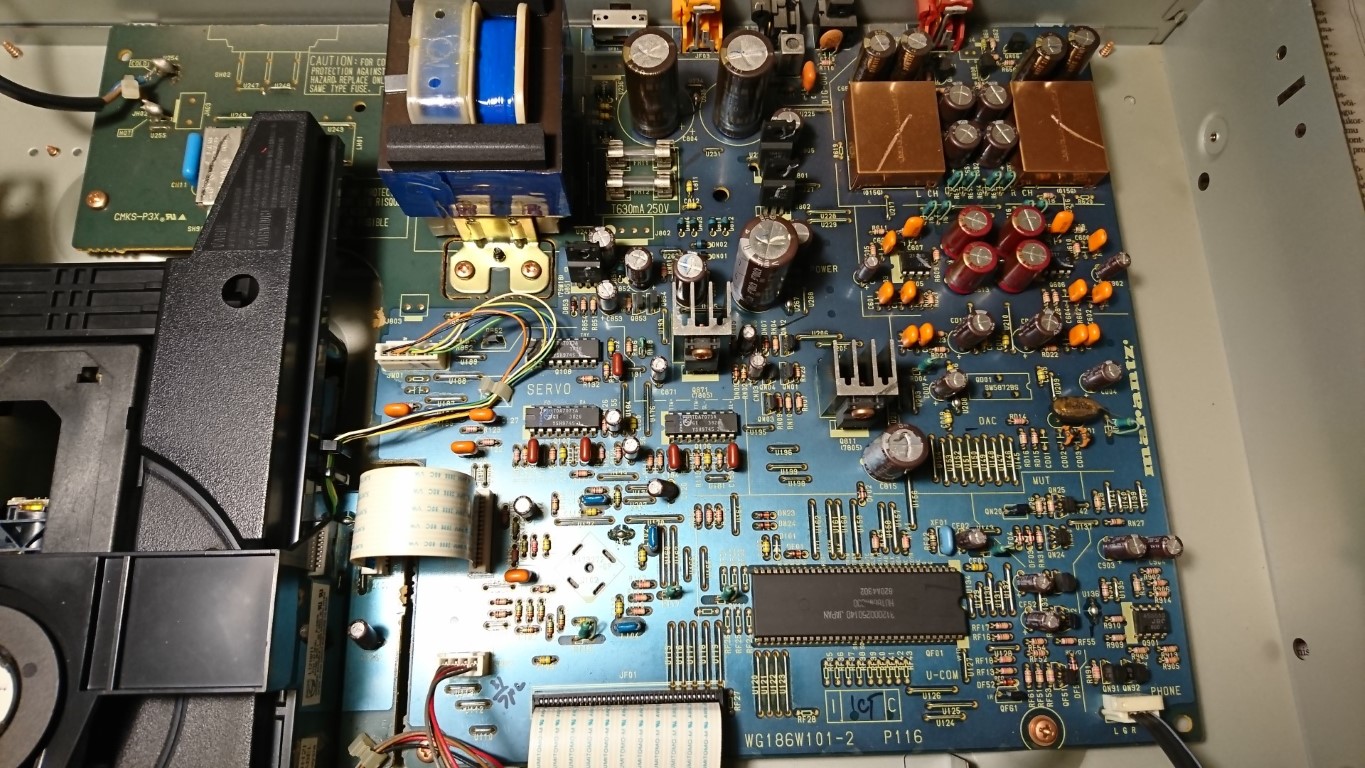

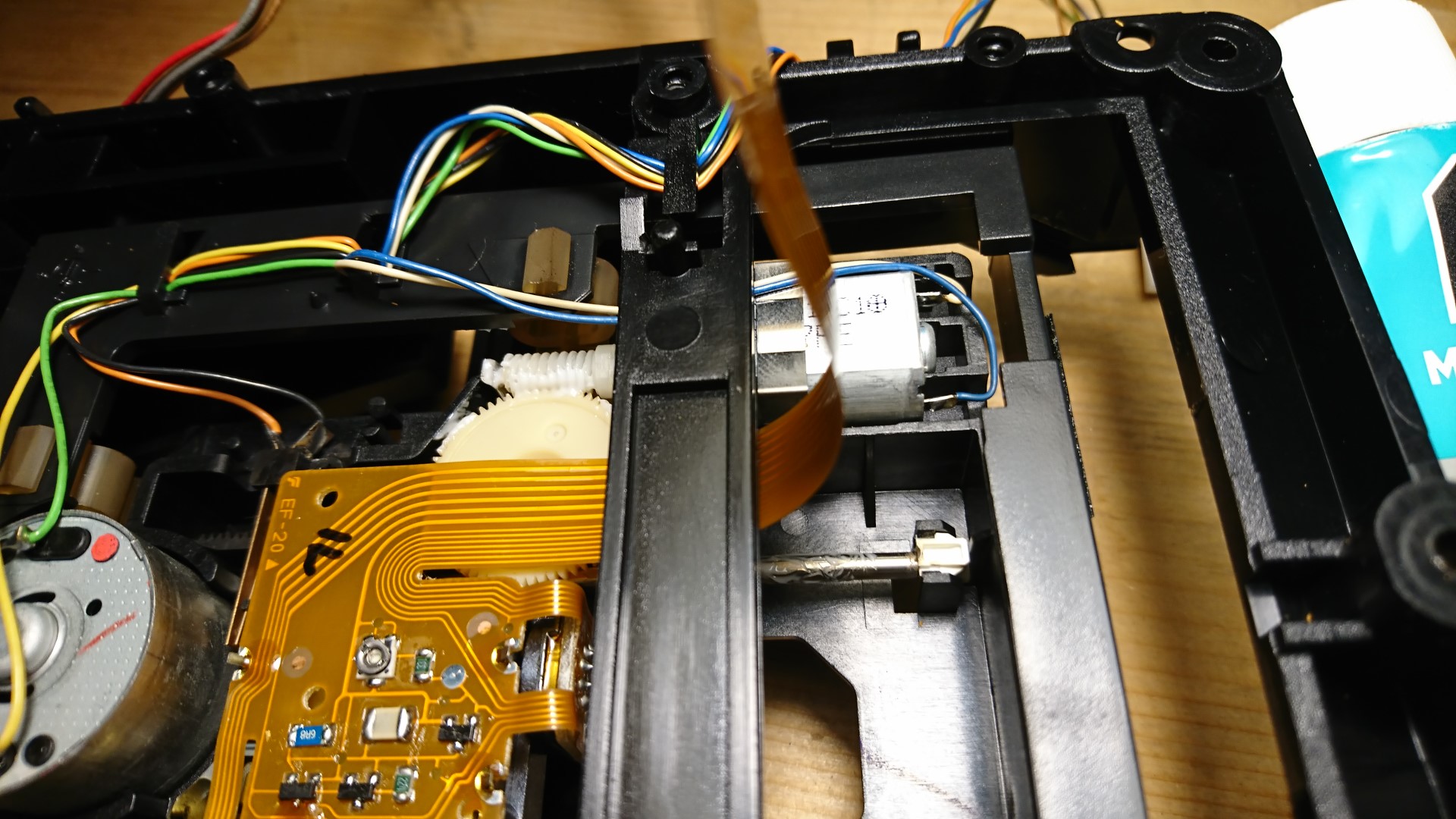

Kui juba "emaplaadi" väljavõtmiseks läheb, on kasulik ka laserimehaanika määret värskendada (jah, vana määrde jäljed/kogumid olid näha):

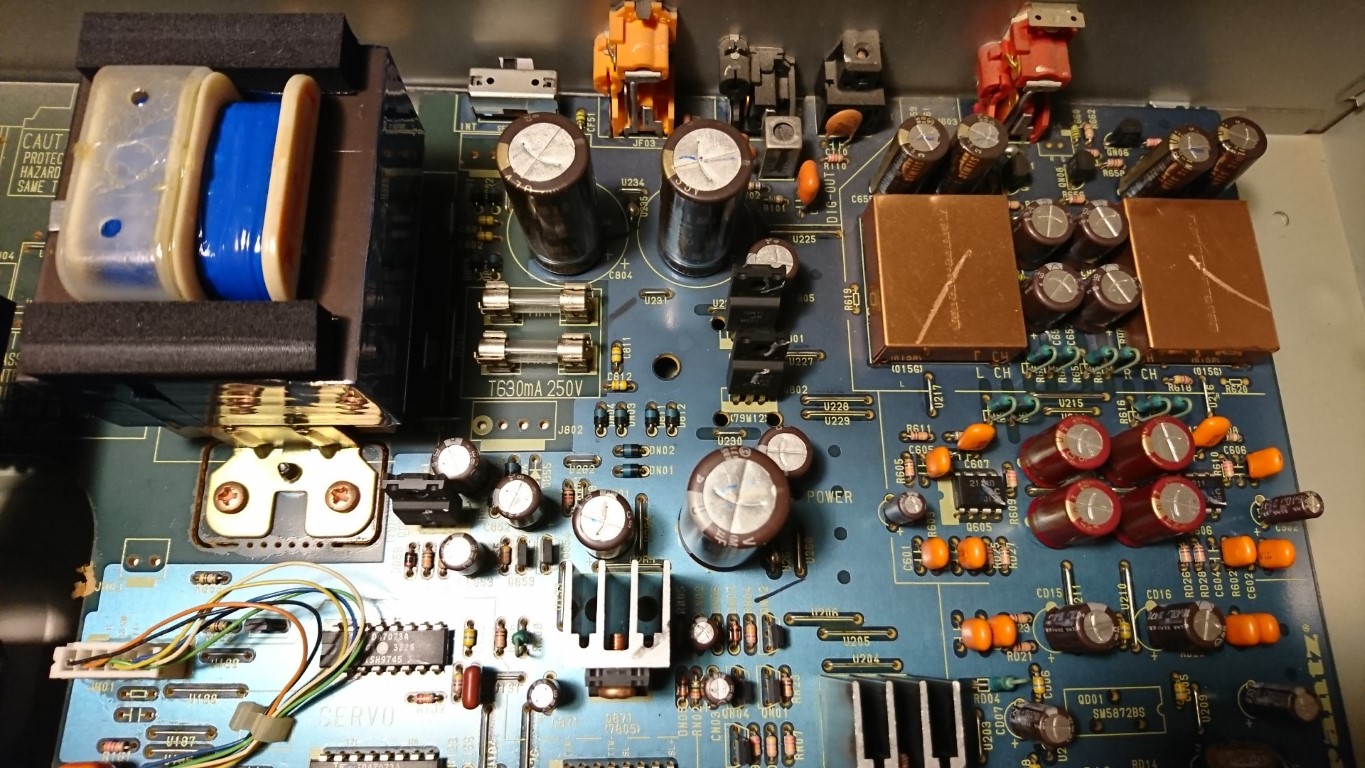

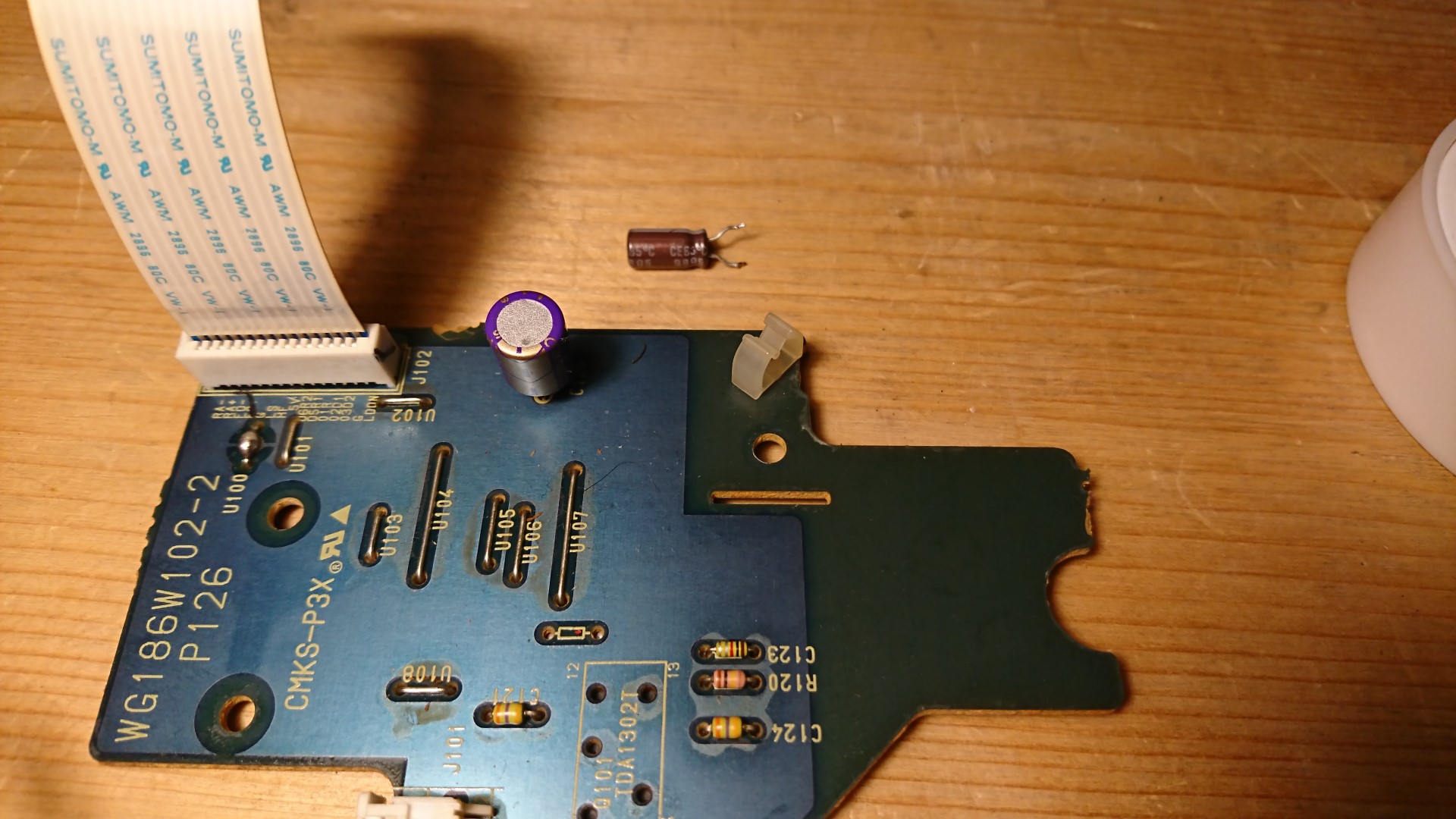

ning ka toitelüüt sai OsCon-i vastu vahetatud.

Võib ju vaielda, kas määret (mis ajapikku kuivada võib) on seal juhikul hea või mitte, kuid sinna ma teda seekord panin (ehk kaasaegne määre ei kuiva niikaua kui mul seda pilli vaja võib minna)...
Vasta
#10
(09-12-2018, 04:54 PM)madis6 Kirjutas: Järgmiseks tuleb stock-mängija põhja sisse suur auk lõigata - et saaks trükkplaadile kolviga ligi ilma seda mängijast välja võtmata (MKIISE-l on põhja alla täiendav paksust plekist plaat, mis korpusepõhja lõigatud ava kenasti ära katab).
Pole marantzi soolikatega väga kursis, kui jaapanlasi teades peaks piisama tagakaane mahakeeramisest ja trükkplaadi kinnituskruvide väljakruvimisest, et ligi pääseda.
https://www.youtube.com/watch?v=R_4GJJWIQwY
Vasta
