Võimendi Yamaha A-760 renoveerimine

[madis64]

Selles viimases on ju hoopis teise koha peal kondekad, ei ole paralleelis dioodidega.

Ei ole nad ilmselgelt parallleelis ka algsetel mudelitel - siis oleks neid neli, mitte kaks.
Inseneride näpukas, tegijal juhtub.

[madis64]

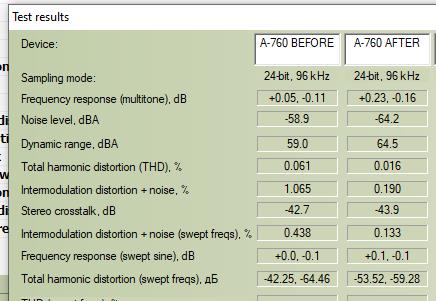

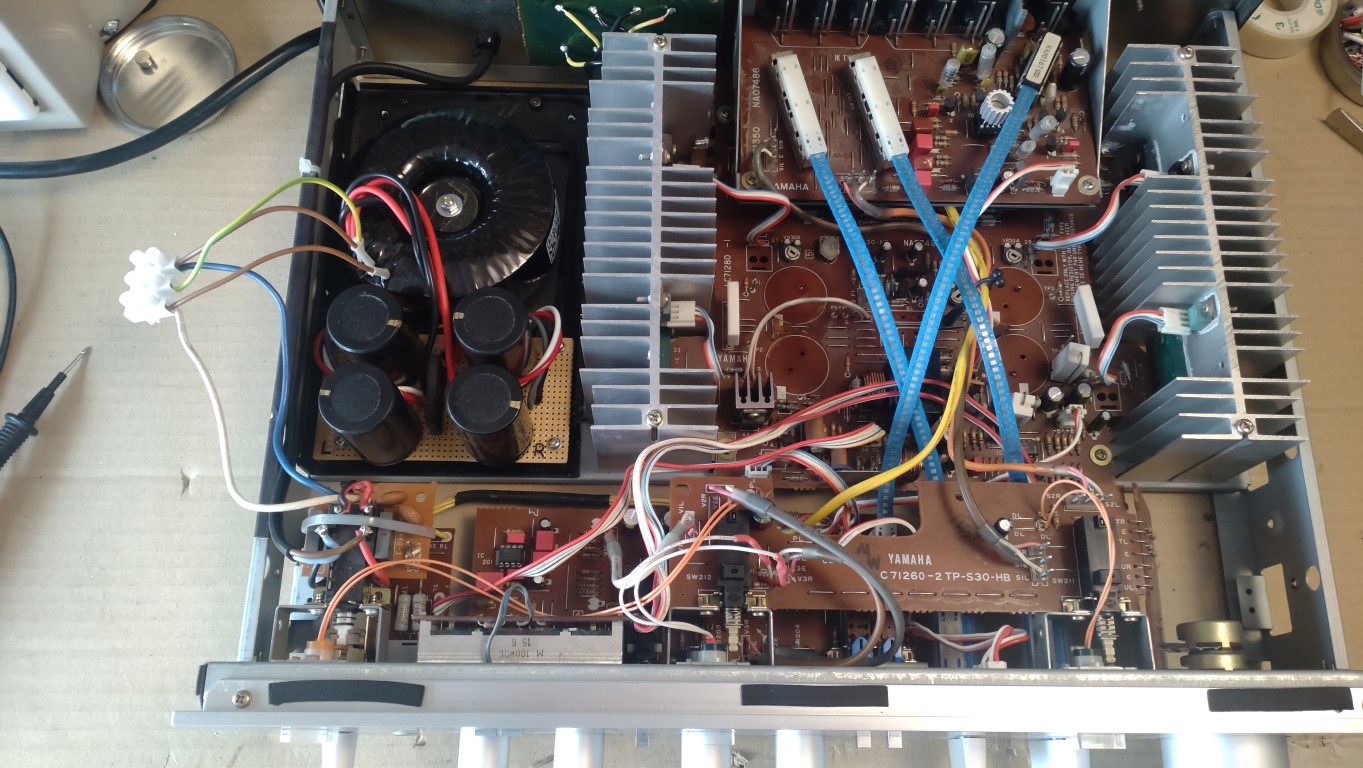

Uus toiteplokk siis sisse ühendatud:

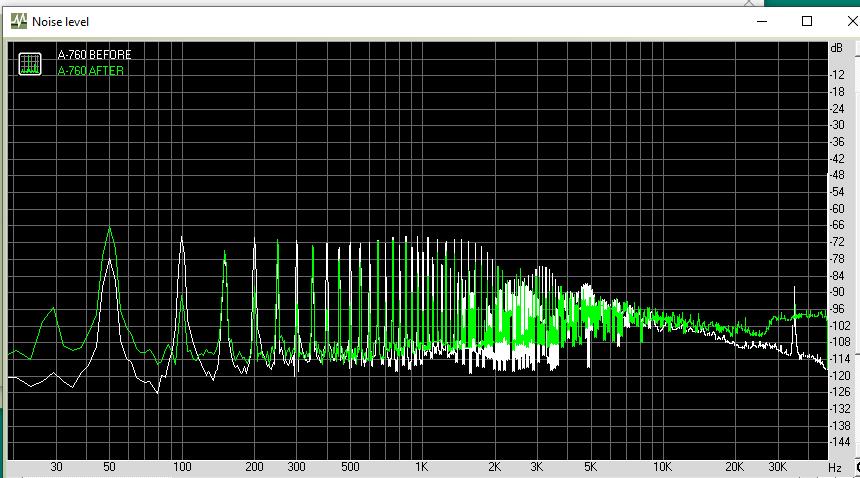

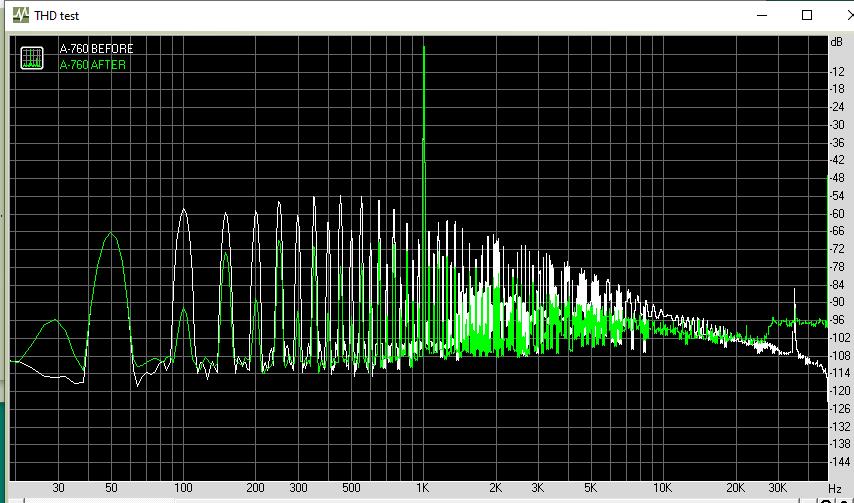

Muutus on olemas, nüüd on mõtet (soovi korral, mida ma ei pruugi tunnetada) edaisse häireotsingusse süveneda:











Edit:
50Hz müra kohal tuleb pidada silmas, et mõõtmise ajal olid "kaaned maas", eesm'ärgiks olis 100Hz küüru eemaldamine.

[moi]

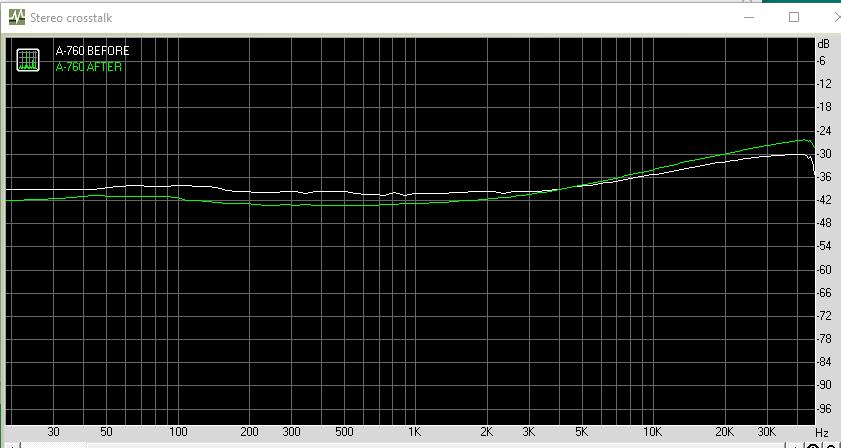

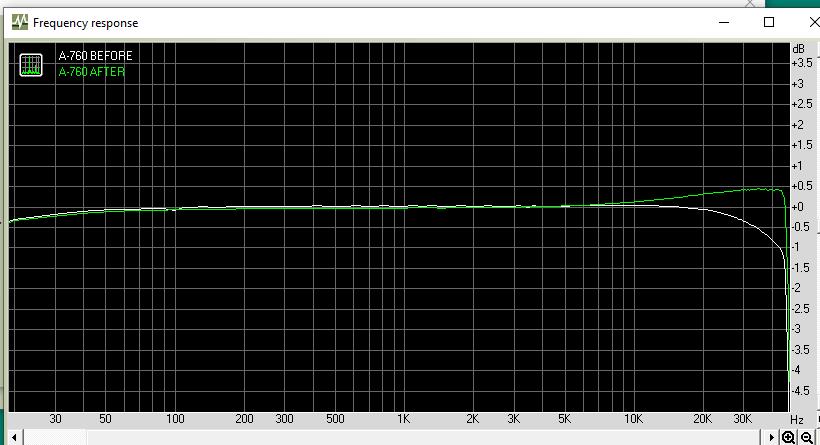

Sa oleks midagi nagu veel muutnud peale võimu toiteploki. Kuidas muidu moonutused said langeda ja üle 30 kHz müra tõusta ning ASK ülemine ost üles keerata.
Toite müradest muidugi paistab välja, et vana toide oli kiiksuga.

[madis64]

Sa oleks midagi nagu veel muutnud peale võimu toiteploki. Kuidas muidu moonutused said langeda ja üle 30 kHz müra tõusta ning ASK ülemine ost üles keerata.

See ASK tõus jäi endalegi silma - ei tundu endalegi põhjendatud olema.

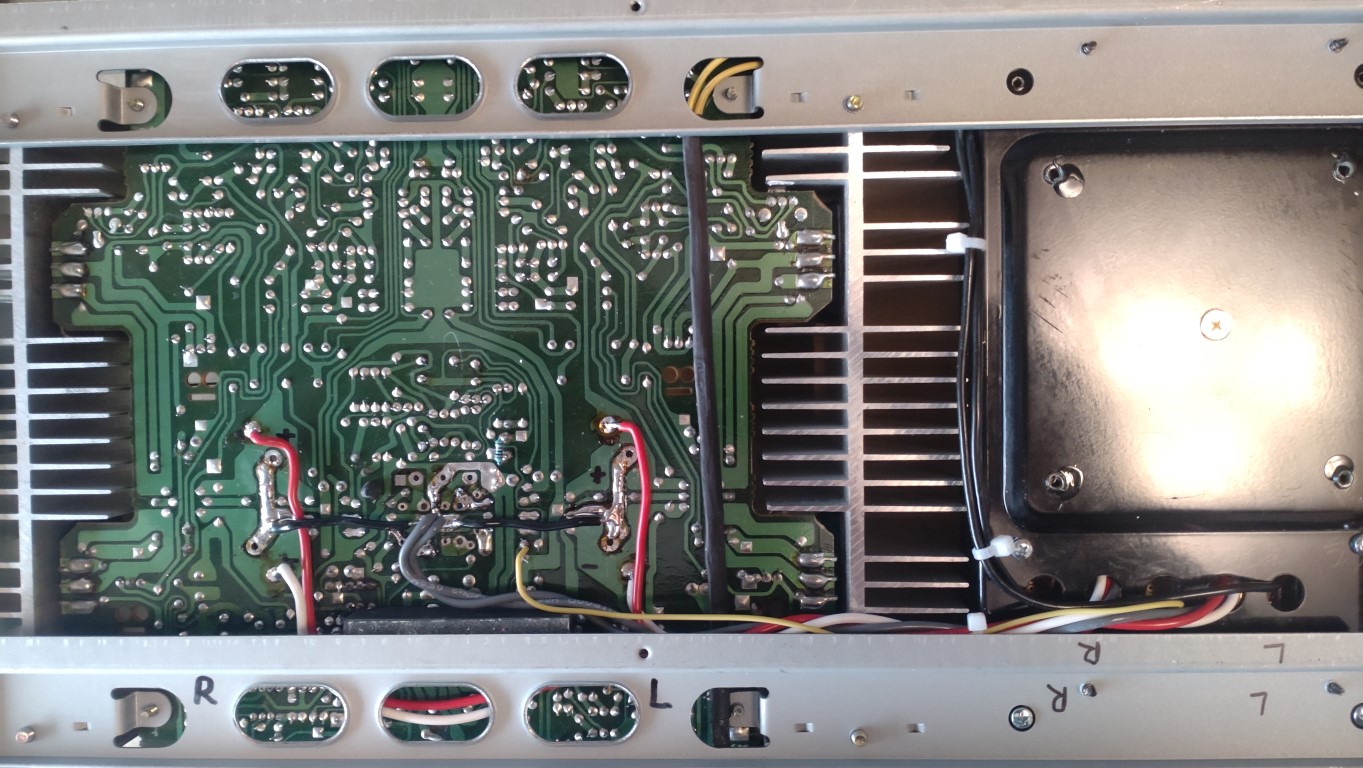

Mis peale toiteploki alaldi ja suurte kondede peaplaadilt äraviimise tegin, oli kõlartiterminalide maajuhtme ühendamine suurte kondede keskviikudele - see oli ka varem suurel plaadil.

Kui nüüd toitega on asjad suures plaanis korras, saab keskenduda nendele muudele probleemidele.

Eks esimese asjana tuleb kordusmõõtmised teha ja tagapaneelile kaitsmepesa lisada.
Või isegi kolmejuhtmeline võrgufiltriga pesa.
Ning peab meeles pidama, et soojuspumbad mõõtmise ajaks välja saaksid lülitatud.

[madis]

Dioodidega paralleelsed väikesed kondekad on "snubberid" mis summutavad dioodi lülitusmüra.
Need peavad olema õigele sagedusele häälestatud, see sõltub dioodi tüübist.
Ja üldiselt on snubberitel alati ka kondekal jadatakisti. Seal siis muudetakse loll ja kuri lülitushäire soojuseks.

Nende disainimine ei ole ülemäära keeruline, piisab ossist ja mõnest arvutusest, GIYF.

Aga jah, nii kui vahetad dioodi teise tüübi vastu, peaksid üle vaatama snubberid.

Kõrgel pingel ja impulsstoitekates on see teema ülioluline, tavalises "vanakooli" alaldis mitte niiväga.

Tasub meeles pidada et 50Hz alaldis ei ole KIIREM diood alati parem diood, kuna mida kiirem lülitus seda rohkem häireid. Nt Schottky on väga kiire aga samas suht suurema mahtuvusega ja häired on "teravamad".

Kuna väiksed konded ja takistid on odavad, siis ei tasu snubbereid ignoreerida ega elimineerida, kui need algses skeemis olemas. Kõrge pingega metalliseeritud kilekondekad, muuseas, kaotavad aja jooksul mahtuvust nii et .. tasub üle kontrollida.

[madis64]

Dioodidega paralleelsed väikesed kondekad on "snubberid" mis summutavad dioodi lülitusmüra.
...
Ja üldiselt on snubberitel alati ka kondekal jadatakisti. Seal siis muudetakse loll ja kuri lülitushäire soojuseks.

Nõus, kui neid üks iga dioodi kohta on pandud.
Jadatakisteid ei ole kodvõimendite alaldistes küll ette tulnud - tean, et need on teoreetiliselt vajalikud, kuid praktika on teistusgust pilti nädianud.

[madis64]

Kõrge pingega metalliseeritud kilekondekad, muuseas, kaotavad aja jooksul mahtuvust nii et .. tasub üle kontrollida.

Antud rakenduskohas on tavaliselt ette jäänud keraamikud. Selles pillis olid jah, kilekonded - asemel läksid 1000V keraamikud.

[madis64]

Tasub meeles pidada et 50Hz alaldis ei ole KIIREM diood alati parem diood, kuna mida kiirem lülitus seda rohkem häireid. Nt Schottky on väga kiire aga samas suht suurema mahtuvusega ja häired on "teravamad".

Ma üldiselt ei kuulu "dioodikuulajate" klubisse, kuid mõnes cd-mängijas on dioodid siiski asendatud saanud. Mitte küll schotkydega, vaid pigem BYV27 tüüpi eksemplaridega. Erilist kasu ma sellest ei arva sündivat...

[madis64]

Tagasi A-760 juurde.
Pühapäeva hommik, aeg mõtteid korrastada ja mõõtmisi korrata.

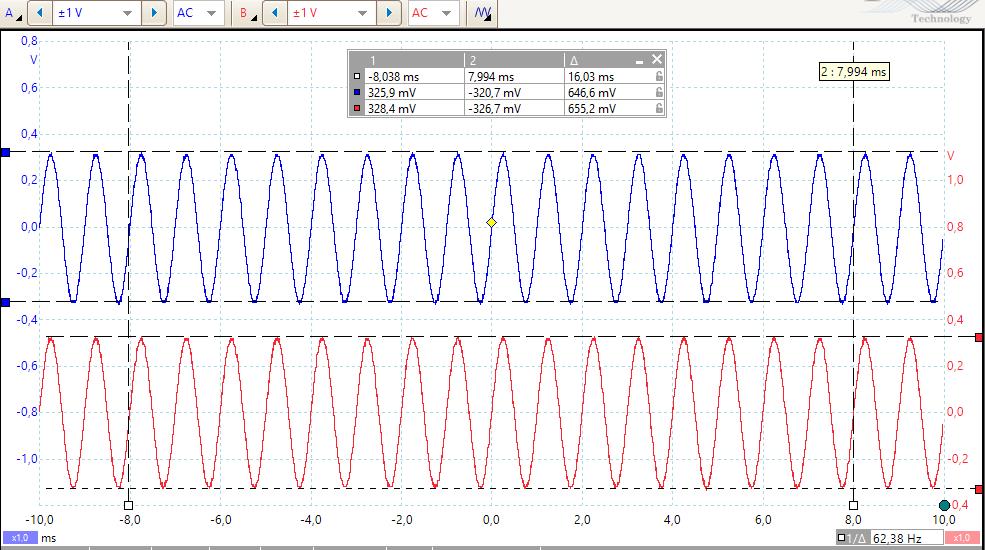

Algab siis kõik algusest - võimendi TUNER-sisendisse läks siis selliste parameetritega signaal:

Helikaardi väljund (signaal):
=================
Win mixer: 94%
Attenuaator: 13:00 asendis
Signaalipinge: 230mV RMS (650mV P2P)



Helikaardi sisendis oli lisaks attenuaatorile (mida igal mõõtmisele seadsin vastavalt vajadusele) seatud:
==================
Win Mic: 80%

[madis64]

Mõõtmised sai tehtud kahel eri signaalinivool ja nii illma koormustakistiteta kui 8-oomiste takistitega:

01:
Vol pot: -4 dB (16:00 asendis)

Kõlarisignaali attenuaator: 23:00 asendis
Signaal kõlariterminalidel: 19,5V RMS (55V P2P)

02:
Vol pot: -24 dB (23:00 asendis)

Kõlarisignaali attenuaator: 13:30 asendis
Signaal kõlariterminalidel: 2V RMS (5,6V P2P)

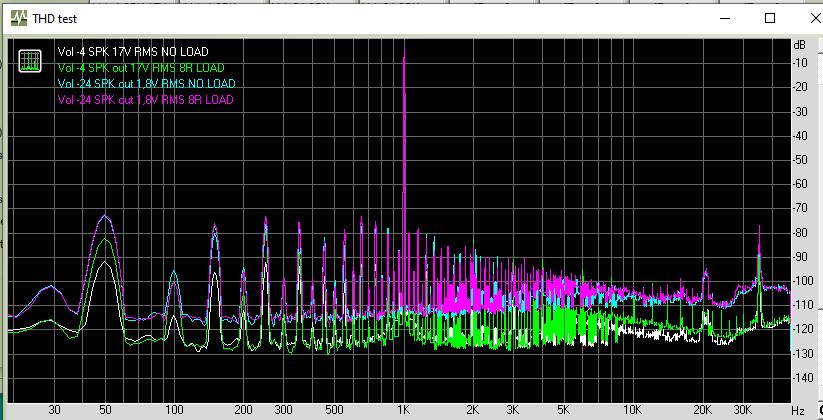

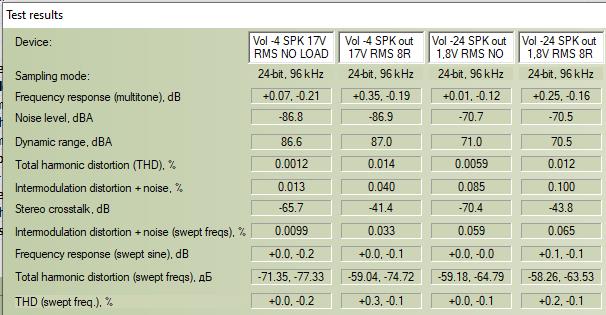

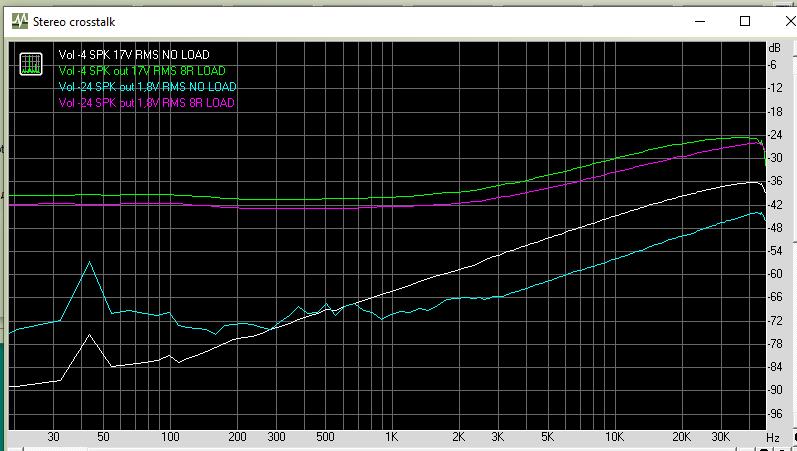

Tulemused siis sellised:











Mida kiirelt arvata:

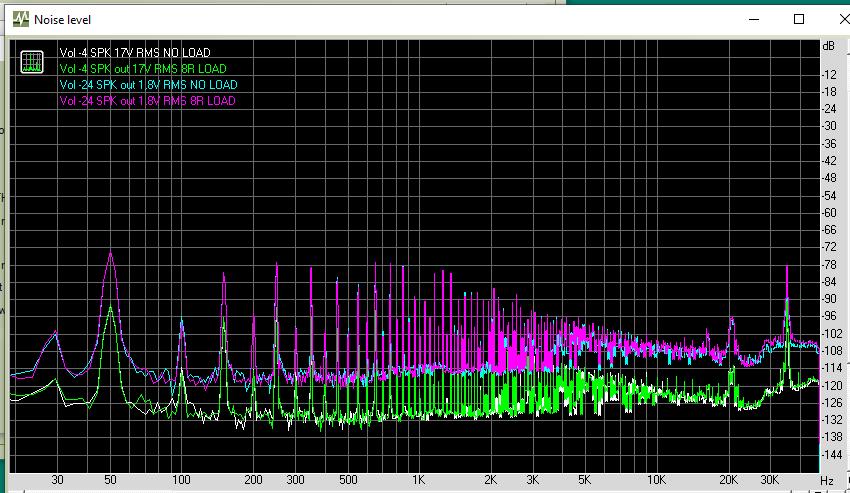

- kui eesmärgiks on näidata madalamat mürataset, tuleb võimendisse saata tugevam signaal (volüümipote max asendi poole);

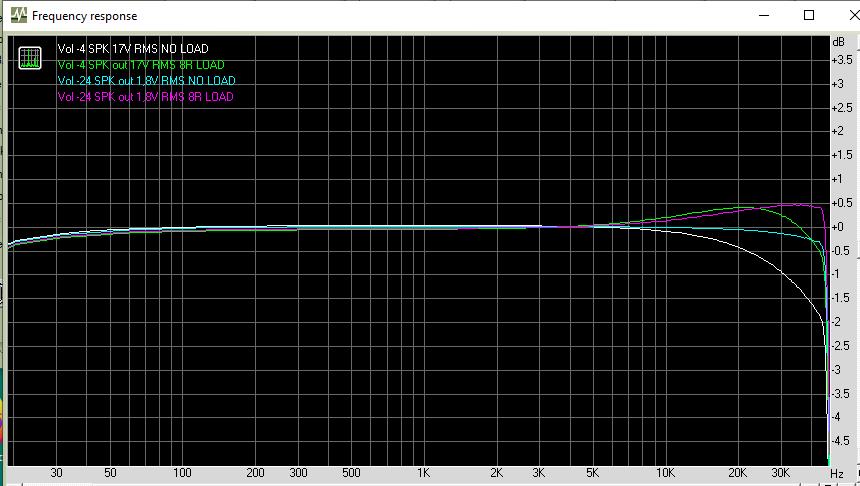

- koormustakistid tõstavad mingil põhjusel nähtavalt sageduskarakteristiku kõrgemat otsa.

Muidu nagu näib hakkavat "looma" - peaks teist natuke kuulama ka - ehk polegi vaja midagi suurt enam mudida.

Võrgutoite kohaletoimetamise otsustasin siiski kolmejuhtmelise (häirefiltriga) sisendmooduliga asendada - tuleb tagapaneeli puurima/viilima hakata kui see pesa kohale jõuab..
