Ei leia toiteotsa üles...

[Algaja]

Tere.

Loodan et keegi ei pahanda kui kirjutan oma murest...
Nimelt on keegi eriliselt rumal elektrik võtnud traktori rippsüsteemi plokil solenoidide ja tõstmise-langetamise lüliti juhtmed ja massid välja ning teinud selle ploki kasutuks.
Oleks ta lõiganud juhtmed maha oleks kõik hästi kuid ta võttis klemmid välja ning elektriskeemil mis suure ootamisega osta õnnestus ei sobi pistiku klemmide numbrid.
Seega oleks palve, et kellel rohkem kogemust vaataks pilte ja ehk tunneb ära mõne komponendi kuhu võiks käia +12V VCC ehk toiteots.
Või kasvõi mingi strateegia kuidas mitmekihilisel plaadil asju otsida...
Solenoidide väljundid läbi kaitsedioodide ja anduritele +5V võib sealt ära tunda aga toide käib üle vaimsete võimete.
Leiaks toite siis ülejäänu jaoks vilgutab ta veakoode ja on võimalik ka mõõta.
https://drive.google.com/drive/folders/1...drive_link

[madis64]

Skeemi võiksid siia üles laadida.

Mingi osa seal näib põlenud olevat - vaevalt sinna hea toidet peale lasta on...

Ploki küljes on pistik, kas pesa on traktori küljes veel ühendatud? Või ongi pesa (koos kaabliga) see lahtikatkutud osa?

[Algaja]

Skeemi võiksid siia üles laadida.

Mingi osa seal näib põlenud olevat - vaevalt sinna hea toidet peale lasta on...

Ploki küljes on pistik, kas pesa on traktori küljes veel ühendatud? Või ongi pesa (koos kaabliga) see lahtikatkutud osa?

  same_silver-80-90-1004-1006_service_sec_wat.pdf (Suurus: 10.56 MB / Tõmbamised: 30)
429 lehekülg on rippsüsteemi skeem. Mingeid kahjustusi vähemalt luubiga uurides ei õnnestunud tuvastada ja ainus info mis eelmiselt omanikult saada õnnestus oli see, et plokk ei töötanud enam ja ta lasi selle manuaalseks panna.
Miks seda tehes pistikust klemmid välja võeti on täiesti ajuvaba. Seda enam, et klemmid on ikkagi maha lõigatud.

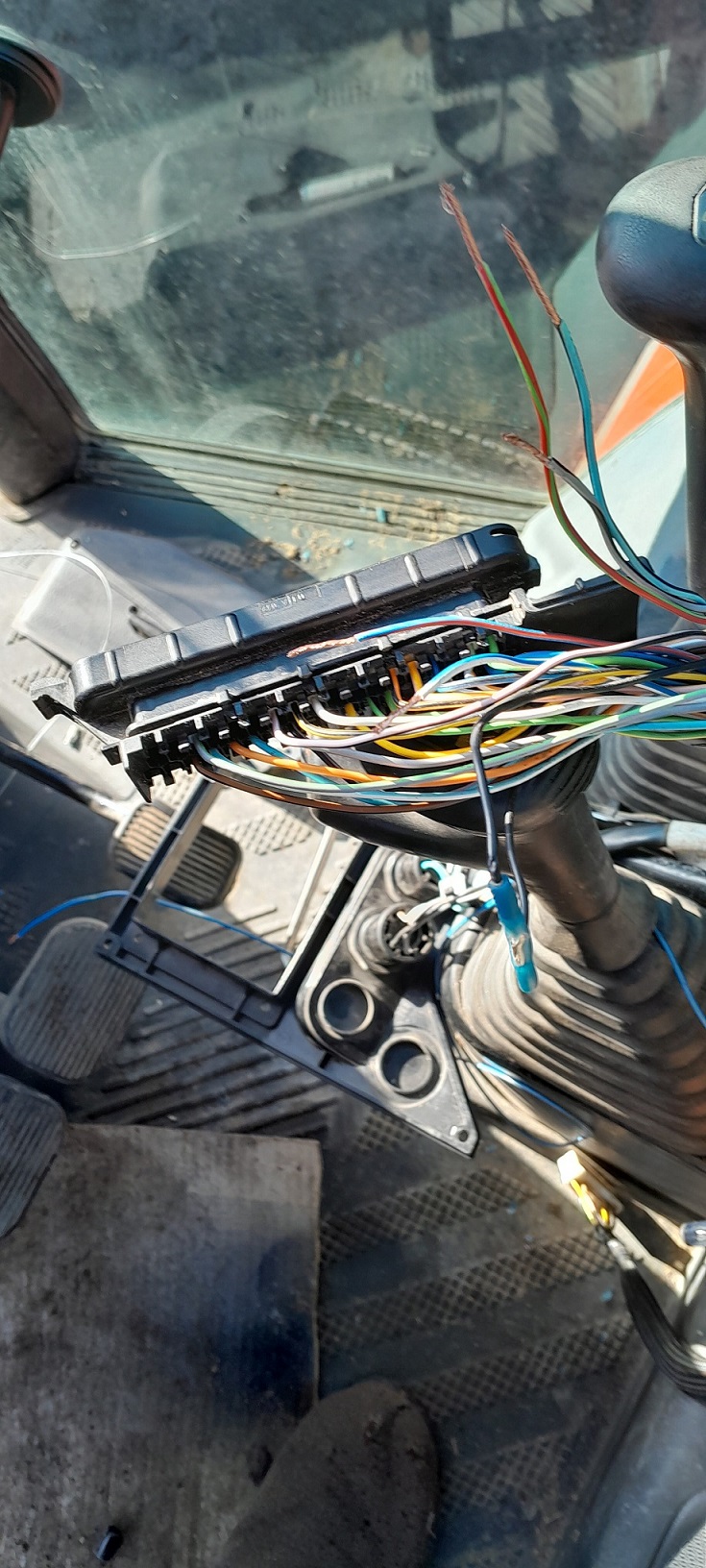

Traktori küljes on pistik alles ja seal on andurite juhtmed küljes ning muud juhtmed millega ta traktorilt infot saab.
Lahti on võetud +12V VCC , solenoidide otsad ja manuaalsed juhtnupud, mis omavahel kokku pandud. Boonusena ka 2 musta juhet mis on omavahel kokku pandud ja mis on tegelikult juba koos juhtmestikus.

Tegelikult on väike edasiminek sellega, et sai skeemil näha olev 18 klemm mis relee peale läheb läbi 5W pirni pingestatud ja plokk hakkas veakoodi 23 vilgutama.
Nüüd on jälle ummik sest esindust meil sellele margile ei ole ja esimene kiri Itaaliasse andis tulemuse, et nad ei väljasta sellist infot nagu skeemid ja remondijuhend.
Seda koodi just nimelt ei ole ka selles ostetud manuaalis, nagu ka plokk on ümara pistikuga ja seepärast numbrid skeemil ei ühti.


[madis64]

Mingeid kahjustusi vähemalt luubiga uurides ei õnnestunud tuvastada

Osta parem luup:



[Algaja]

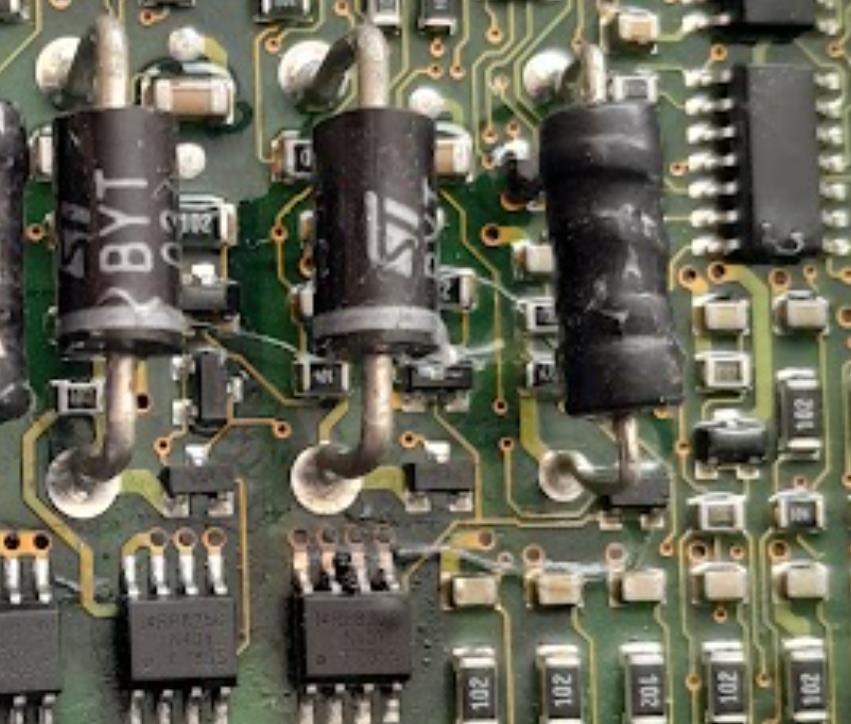

Tõesti pean tunnistama oma pimedust ja nentima, et tõesti on kõrbemise jäljed ja maha jootmata mõõtes on ta lühises.
Tegemist on IRF7855 mille internett väidab olema N-channel mosfet ja peaks taluma 8A voolu.
Sel on otseühendus ühe väljavõetud klemmiga ja seal kõrval oleval paarilisel teisega. Seega võiks need olla solenoidide väljundid.
Kui see hankida õnnestub lasen ära vahetada sest pole nii peeneid riistu millega pindjoodetud asjadele läheneda.

[madis64]

Kui see hankida õnnestub ...

Oomipoest (või ka Farnellist otse) peaks olema tellitav:

https://www.oomipood.ee/kataloog/farnell...23711&ls=1

[Algaja]

Astusin samme selle hankimiseks ja nädalaga peaks saama.
Omaette huvitav maailm, kus 4,5mm pikk asi ei maksa pea midagi aga osta saab kolme kaupa ja saatmine on 10 eur...

[madis64]

... aga osta saab kolme kaupa ...

Osta saab ka 10 kaupa ning hind langeb. Takistid heaks näiteks.
Paljude teiste odavate komponentidega sama lugu, et mõnikord on otstarbekam olulise liiaga osta, kunagi võib veel tükki või paari vaja minna ning siis säästad ka järgmise paki kulud.

[moi]

Farnellist saab ühe kaupa ja saatmine maksab 7 eur.

[madis64]

Vaatsin selle manuaali skeeme - jääb vägisi selline mulje, et see plokk ei käi selle skeemiga kokku.
Ehk on eelmine elektrik hakanud seda mingi asendusplokina ühendama ja kuna plokipistik ei sobinud traktoripesaga, siis tiris viimasest juhtmed välja, et ühendab juhtmed ploki klemmidele otse?

LM2937 on pingeregulaatorid, mis ploki sees tõenäoliselt kividele toidet teevad - nende sisendid võiksid olla +12V sisendklemmil (kui mingit lülitit vahel ei ole). Andmelehed on netist lihtsalt leitavad.
Lihtsaim otseühenduste otsing on testriga piiksutamine.
