Luxman L-405 renoveerimine

[madis64]

Aeg muudkui kulub ja koduste pooleli olevate projektide arv muudkui kasvab.

Aga ok, võtan sutsaka vahele - sai vahepeal soetatud Luxman L-405.

Lihtsalt põhjusel, et oli ühel hetkel mugavalt saadaval ja mul veel Luxmani olnud ei ole.

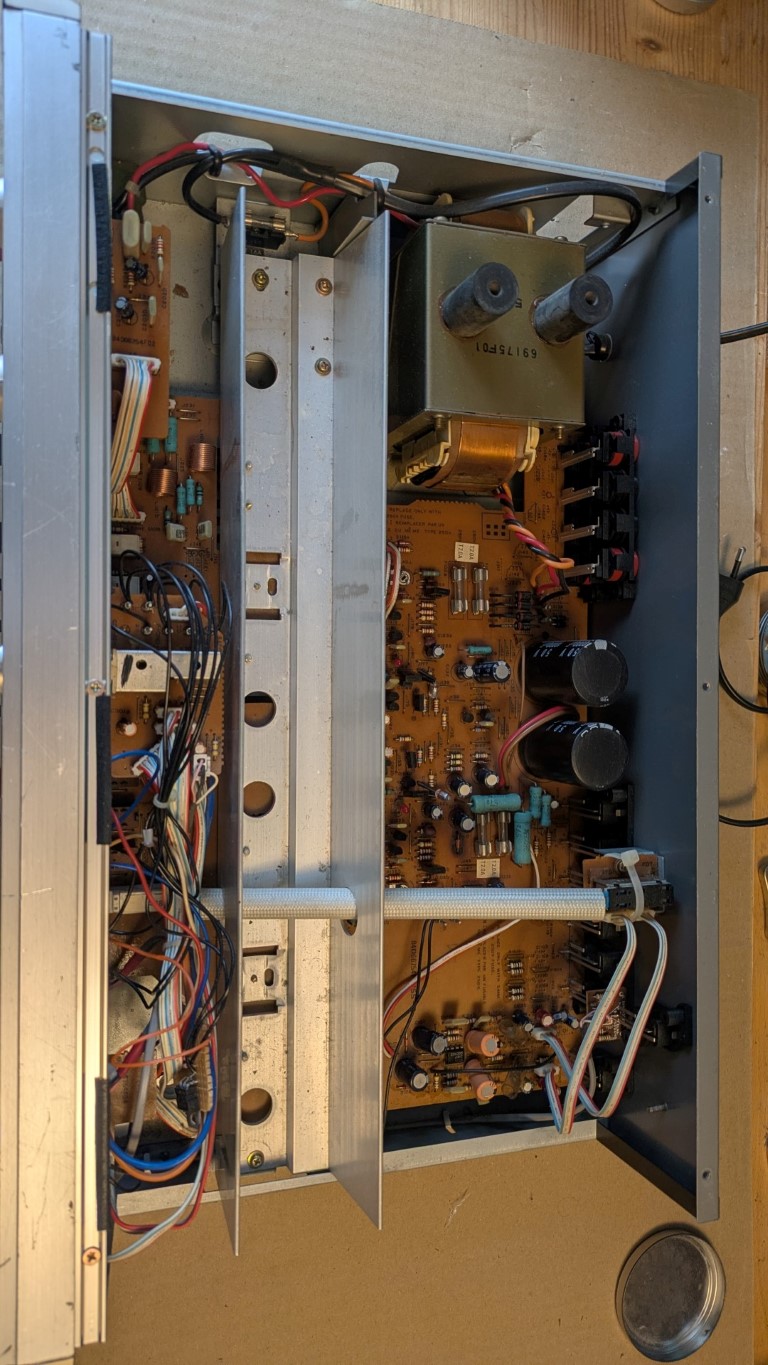

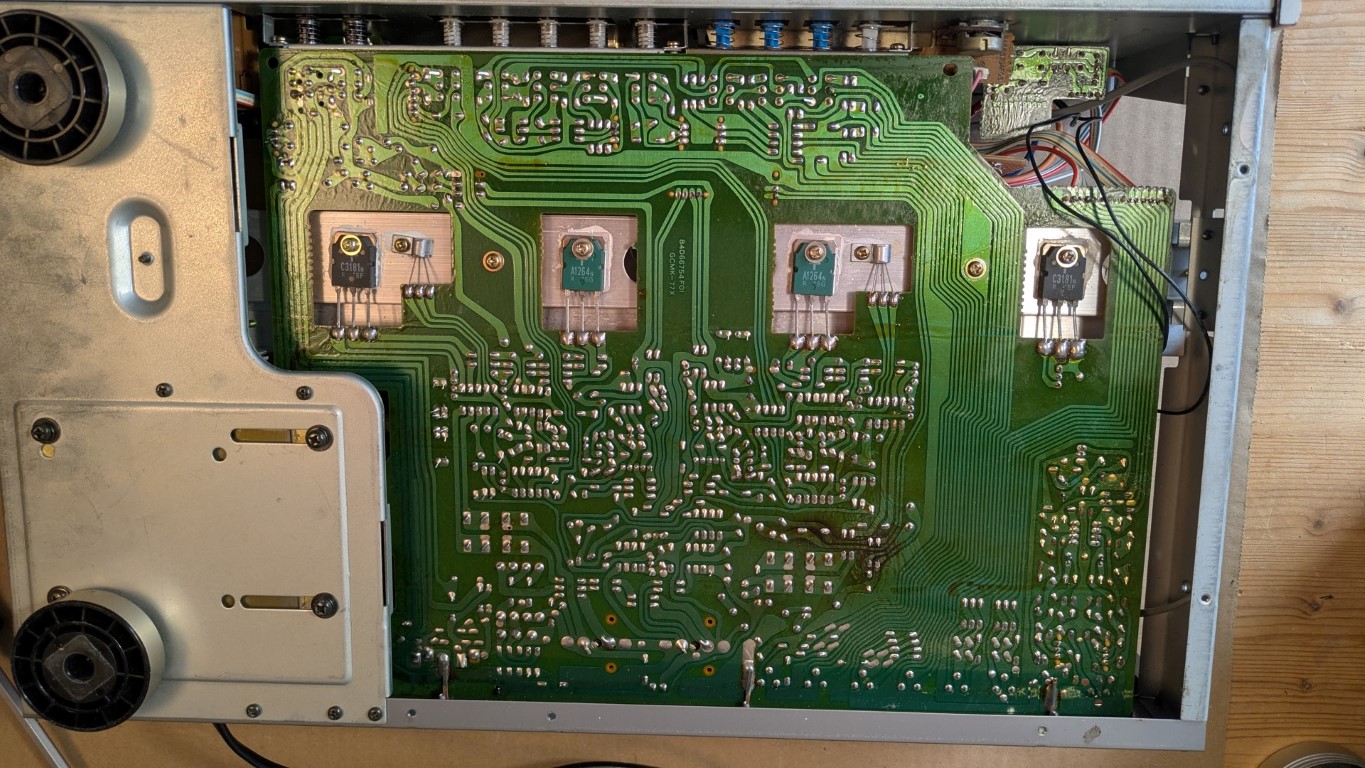

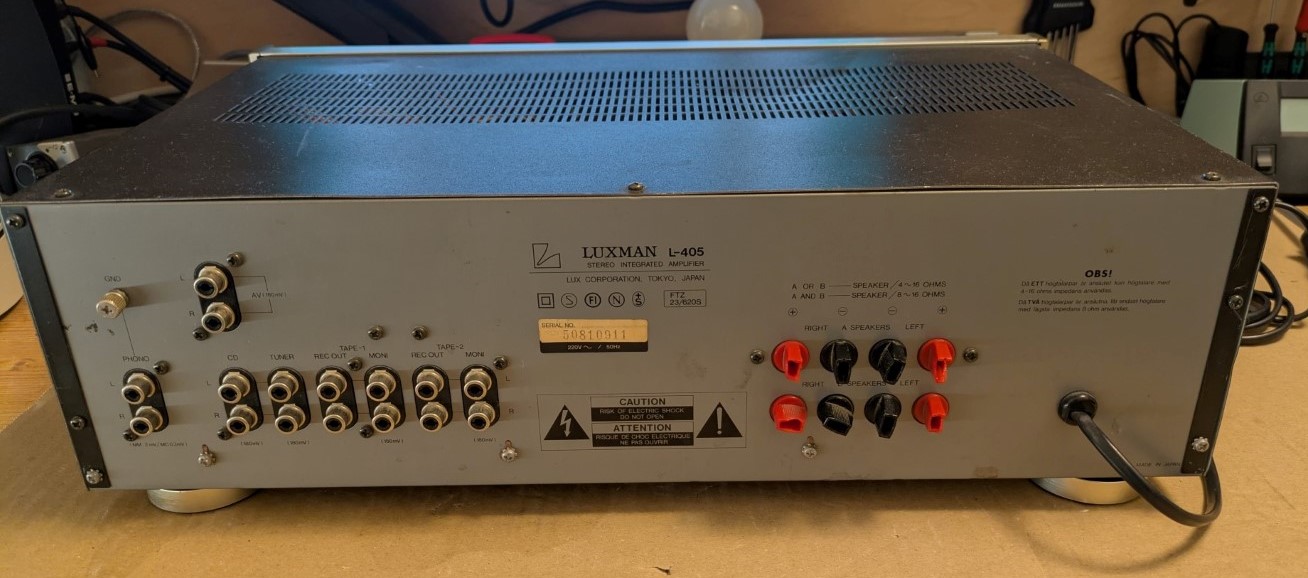

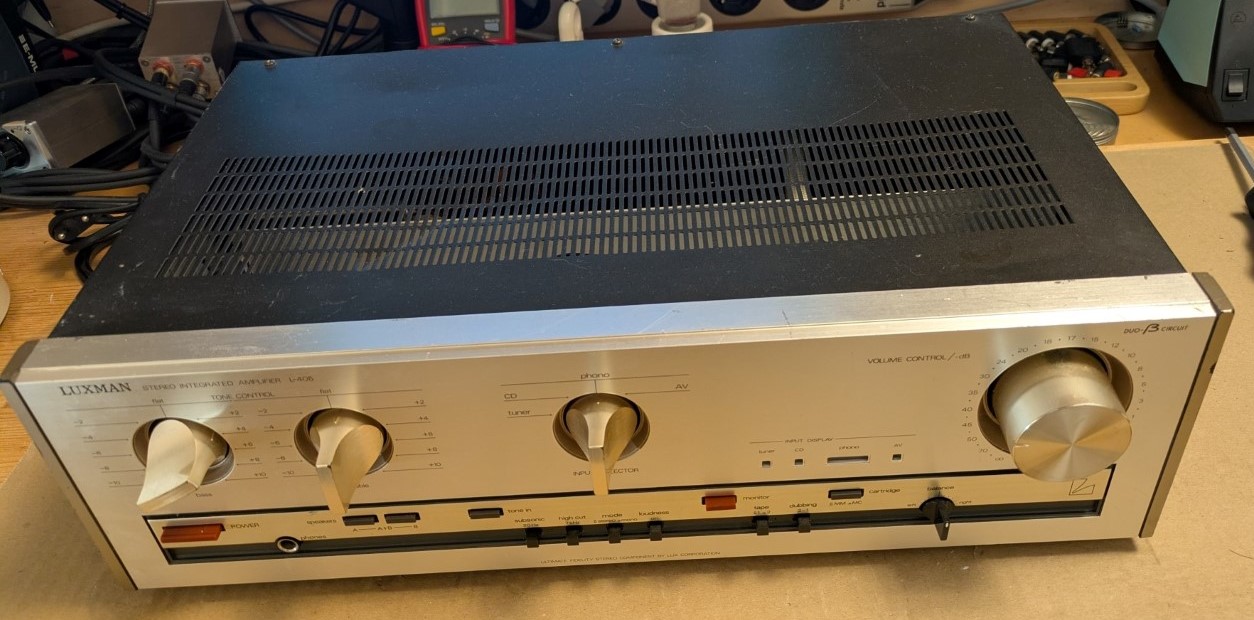

Pildid siis sellised:









Esmakuulamise muljed - ilmselt on potentsiaali paremaks heliks...

[madis64]

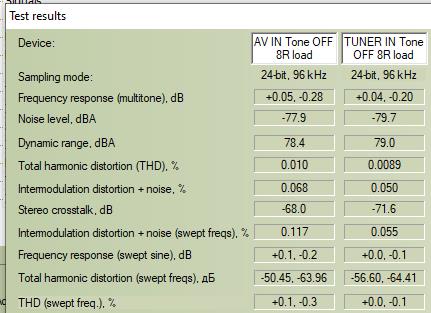

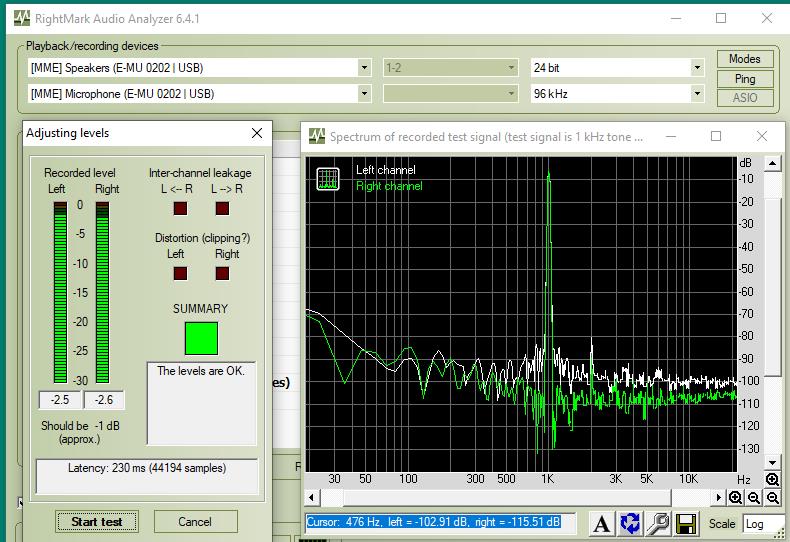

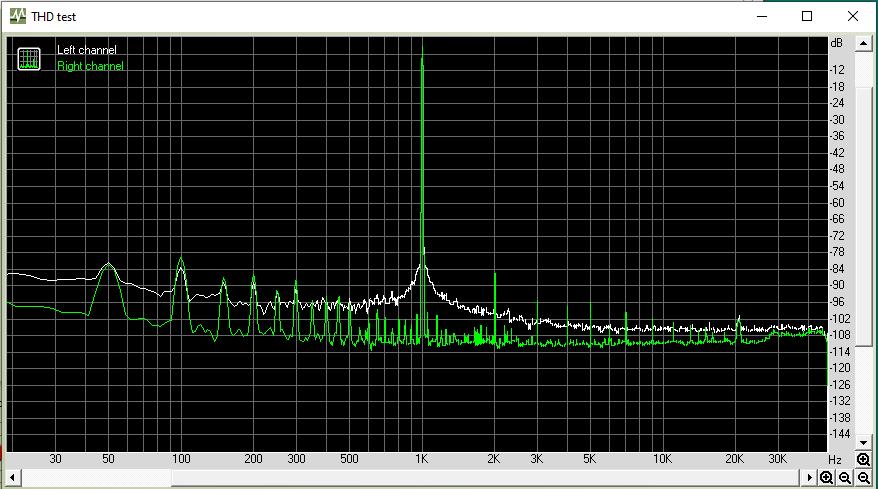

Esmased mõõtmistulemused - pole just paha, kuid lülitid vajavad kindlasti puhastamist (THD tulemused muutuvad juhuslikult peale lülitite kasutamist):

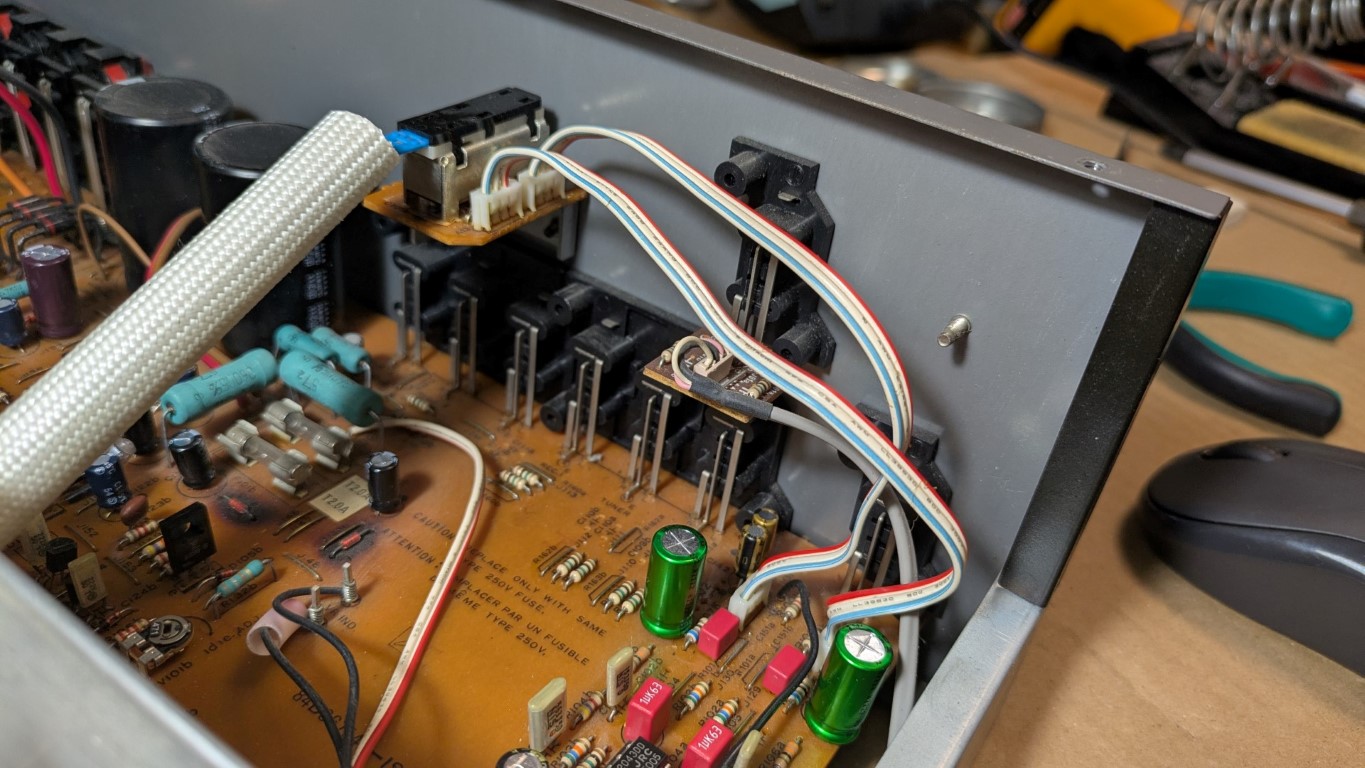

Ega midagi - lüüdid-lülitid, tavaline "rumba"...

Hiljem võib mõelda, kas AV-sisend muuta helitugevuspote otsesisndiks jättes kõik muud lülitid vahele.

[madis64]

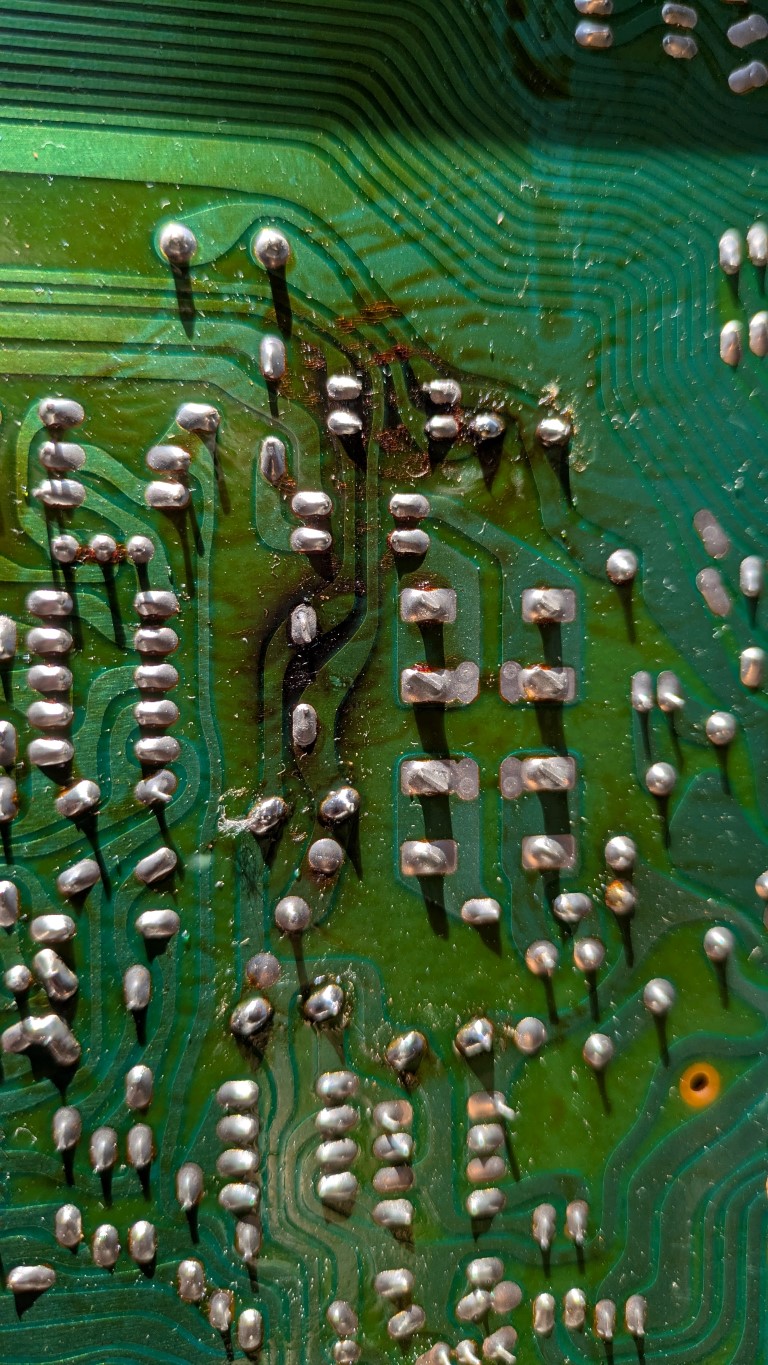

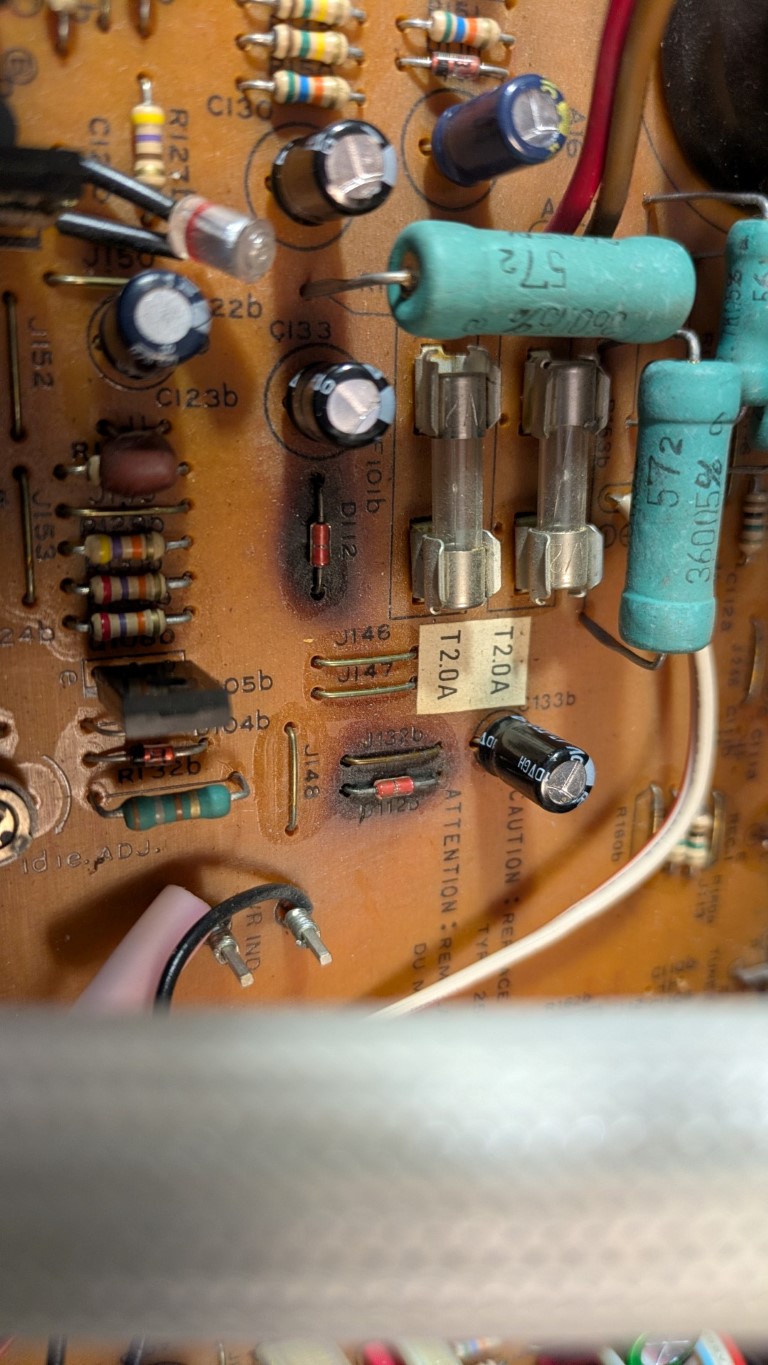

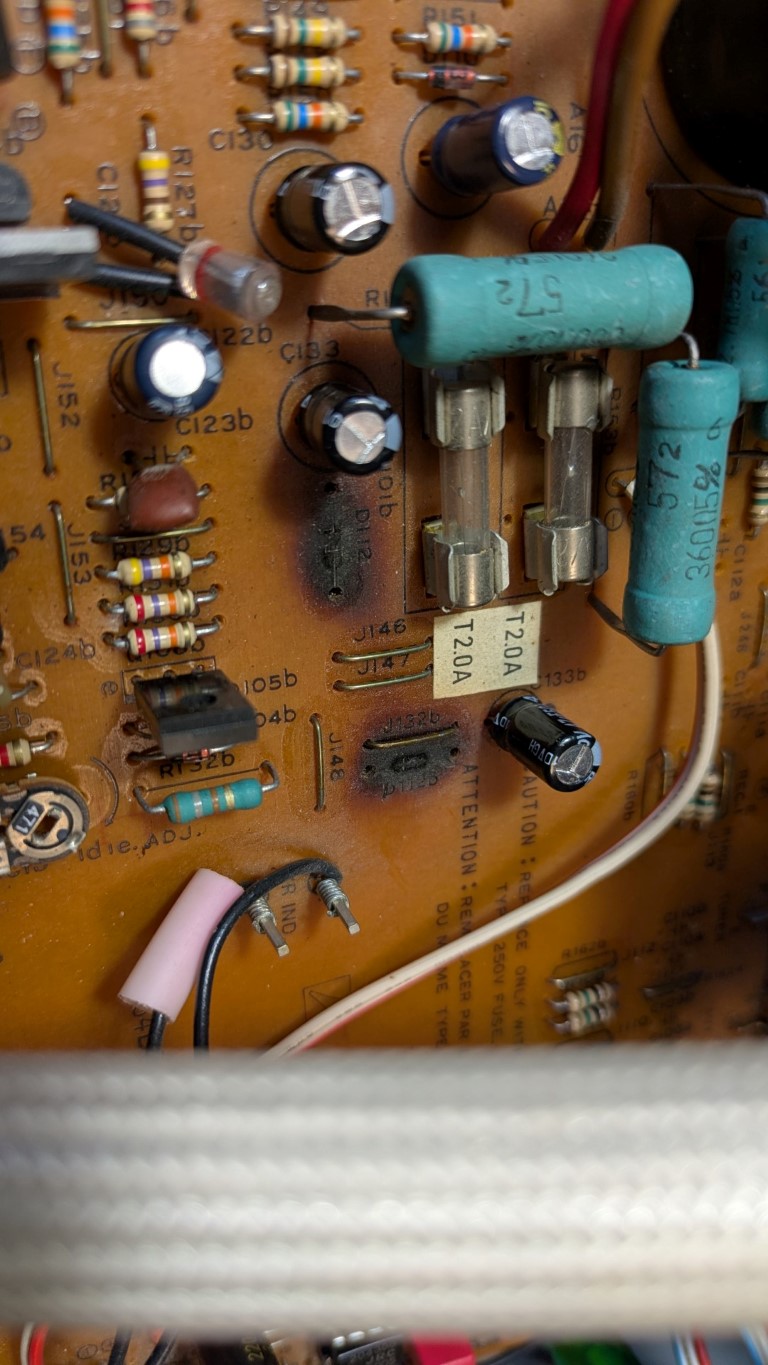

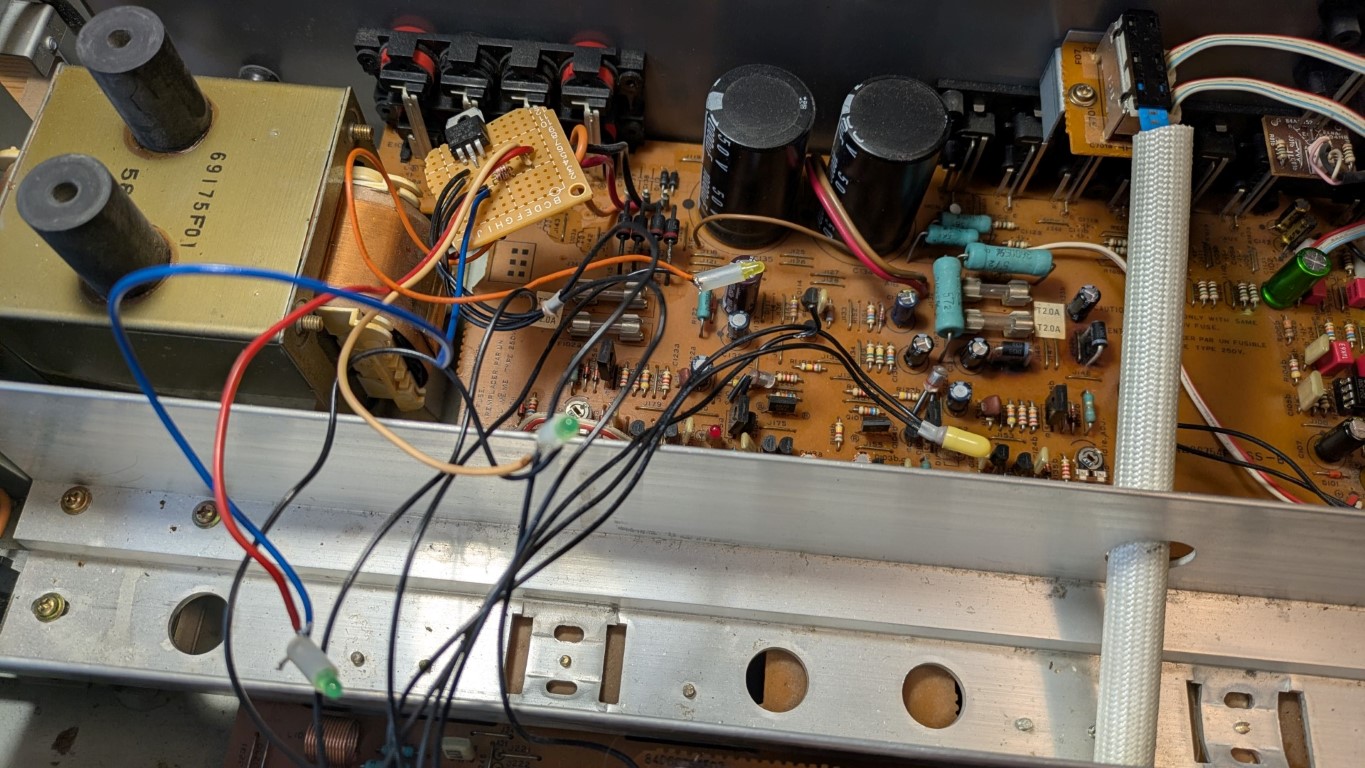

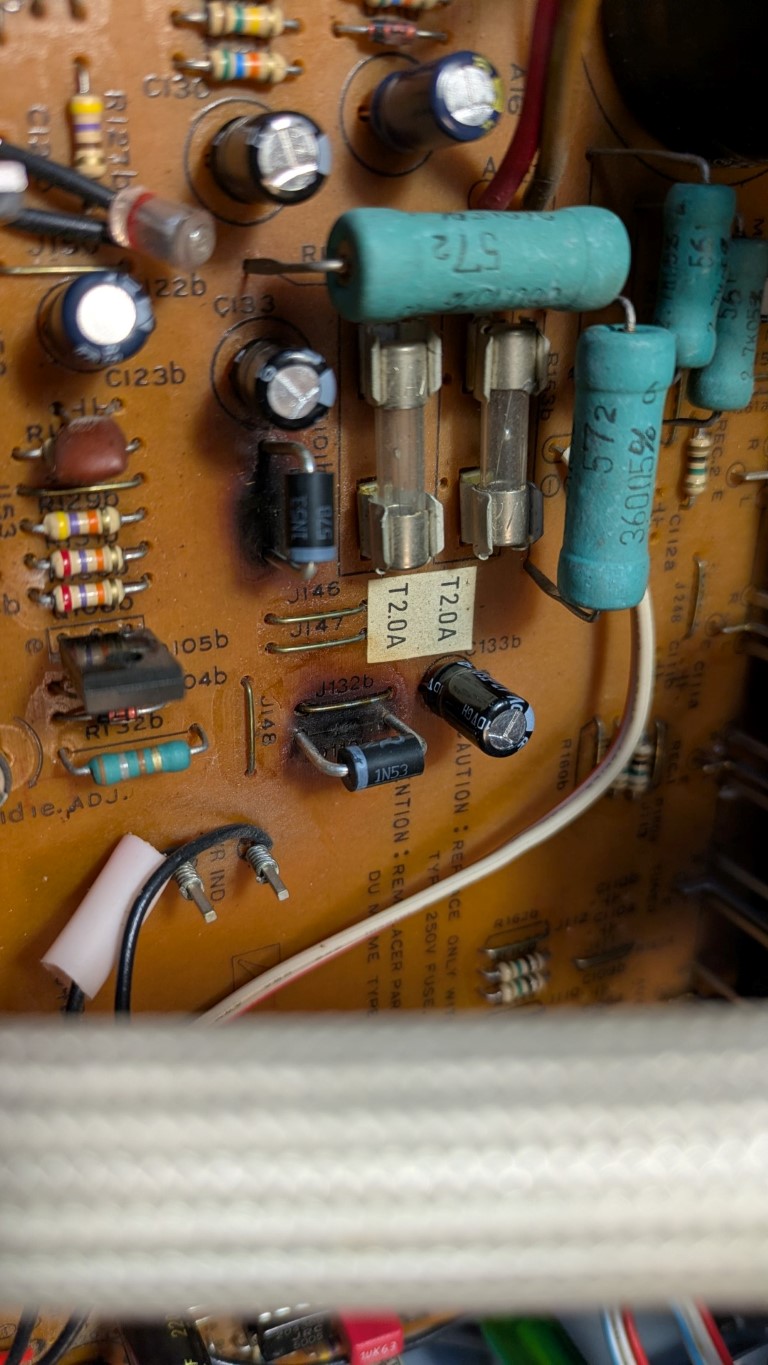

Kulibinid asja kallal toimetanud - indikaatorlambid asendanud leedidega, voolutarvet vähendanud, kuid algsed pinget tegevad stabikad jätnud vanad ja plaati kärsatama:







Ei meeldi mulle sellised tegelased...

[madis64]

Üks arvesse tulev võimalus on leedide (või ka hõõgpirnide) toitmiseks step-down pingemuundur paigaldada, saaks liigsetest "küttekehadest" lahti.

Sobiks ka ilmselt hõõgpirnidele, kui otsustada need tagasi paigaldada.

Midagi taolist:

https://www.oomipood.ee/product/toitemoo...08a_xl7015

[madis64]

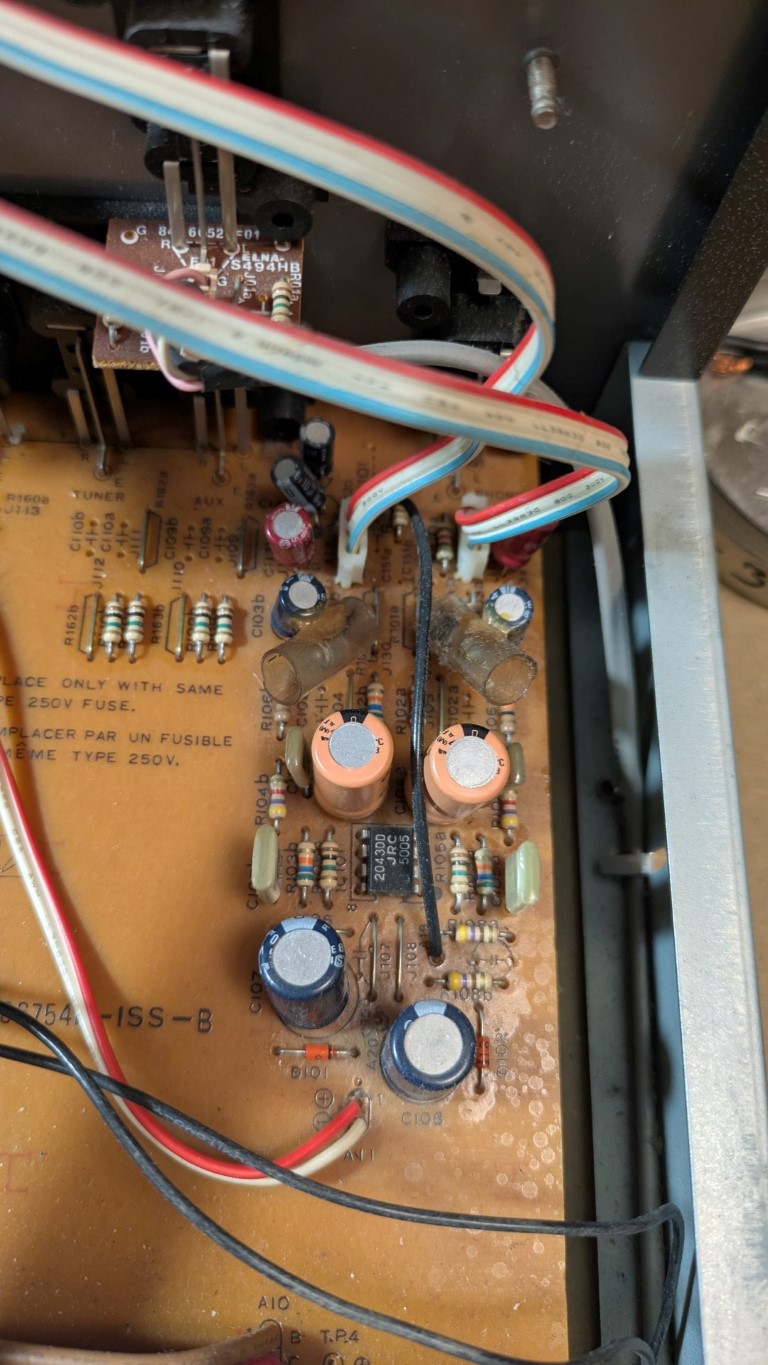

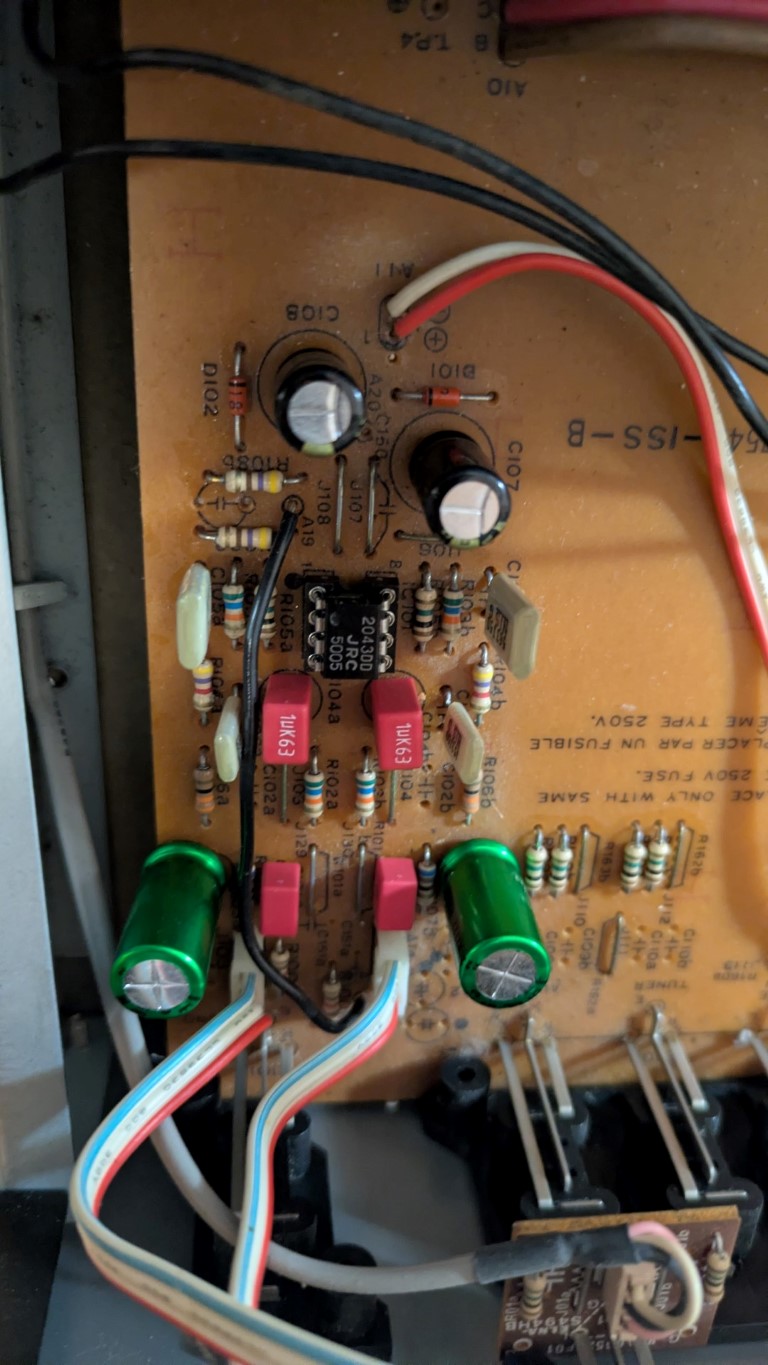

Fonovõimendi - bifoor ja aafter:





[moi]

Need ühel opakal korrektorid on ikka kui hädaabinõu.

[madis64]

Need ühel opakal korrektorid on ikka kui hädaabinõu.

Tean, tean, ega ma seda pilli tõsimeelseks audiofiilseks aparaadiks muuta ei kavatse, mõte on ta töövõime taastada sellel tasemel nagu see kunagi kavandati ja toodeti.

Kui sellega oleks vaja vinüüliheli edastada, on mõttekas kasutada mõnevõrra asjalikumat välist fonovõimendit.

[madis64]

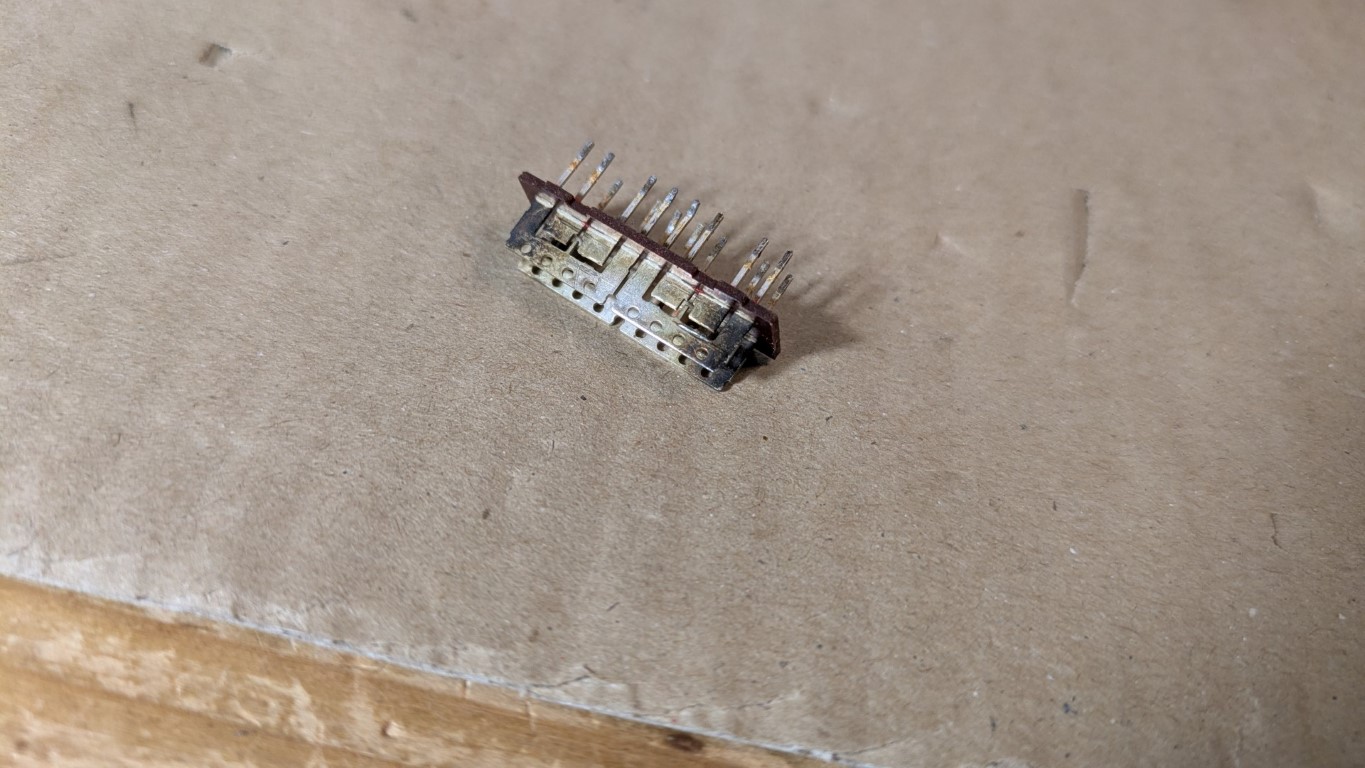

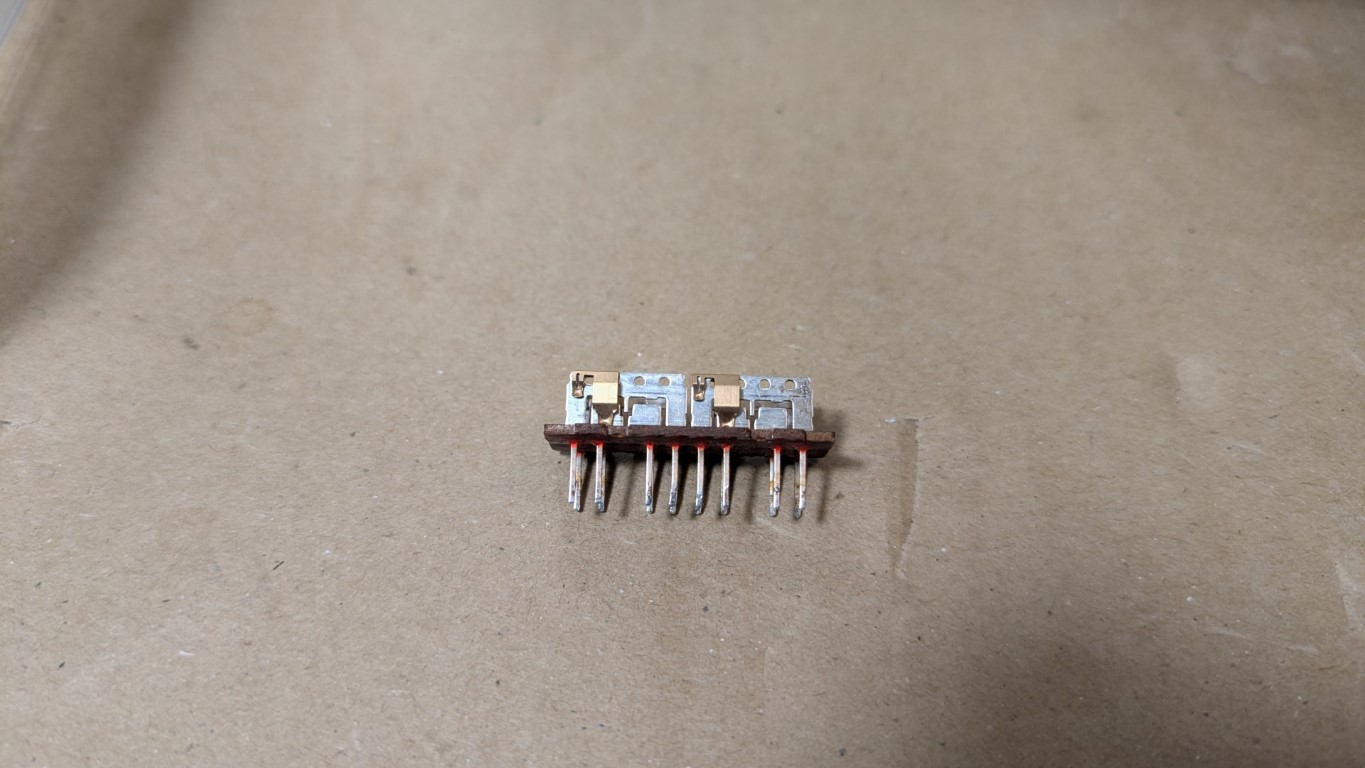

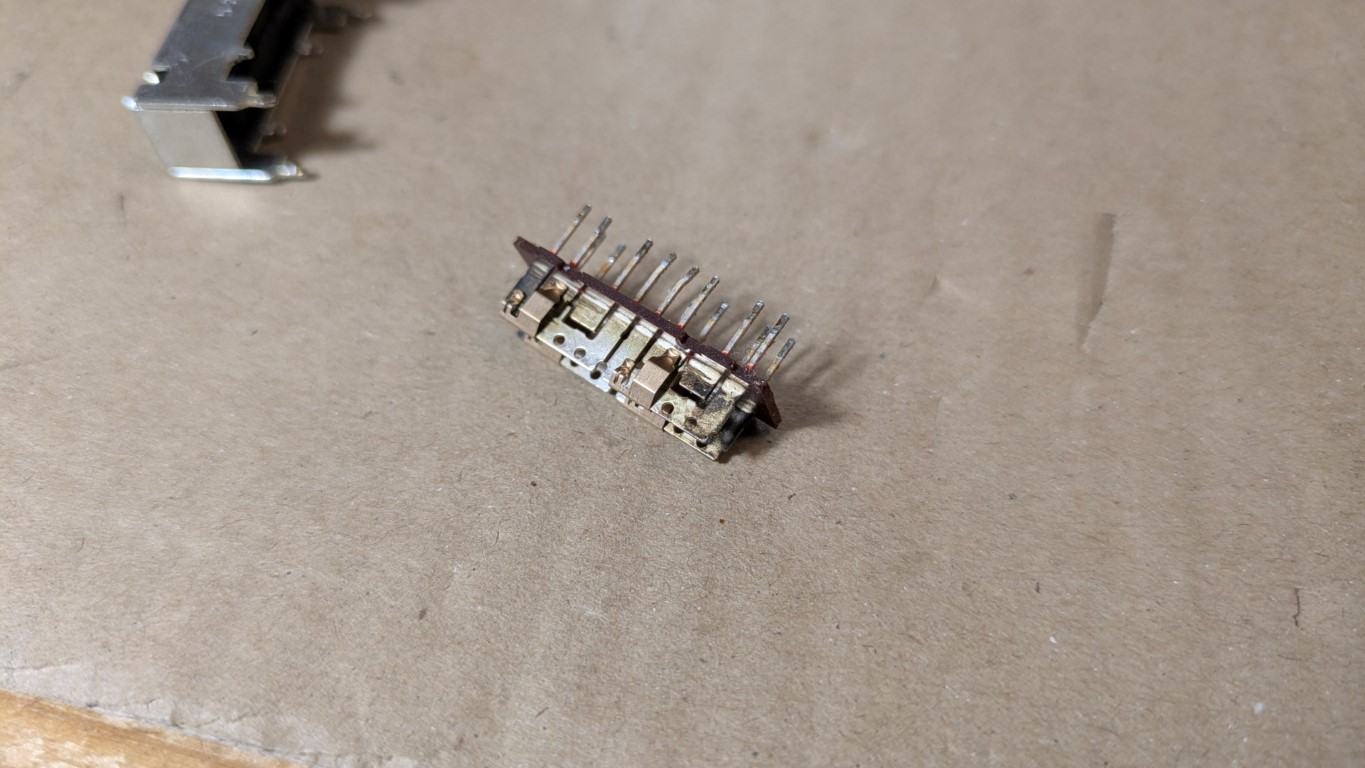

Pole sellest fonovõimendi skeemist ka mingit kasu ega vahet kui mV tasemel signaaliga toimetavad sellised kontaktid:





Natuke paremaks ehk said:





[madis64]

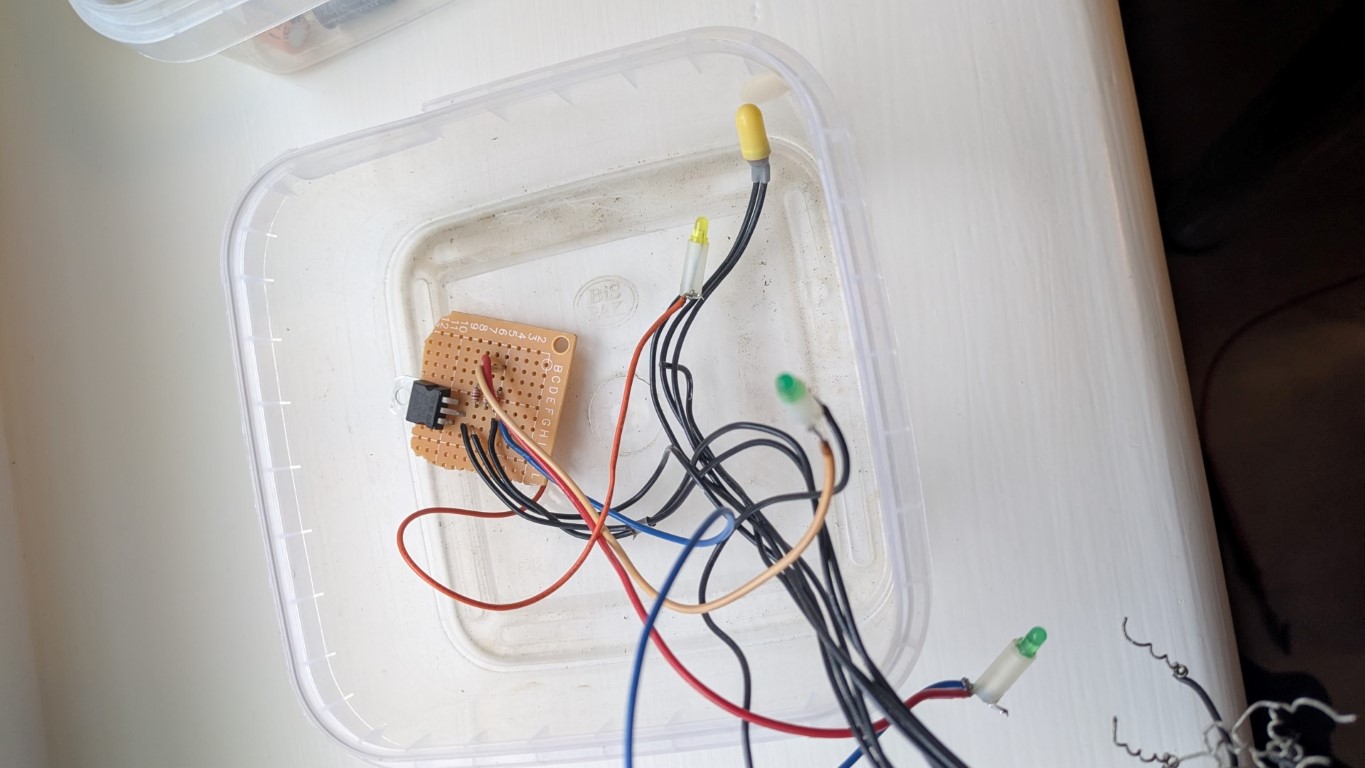

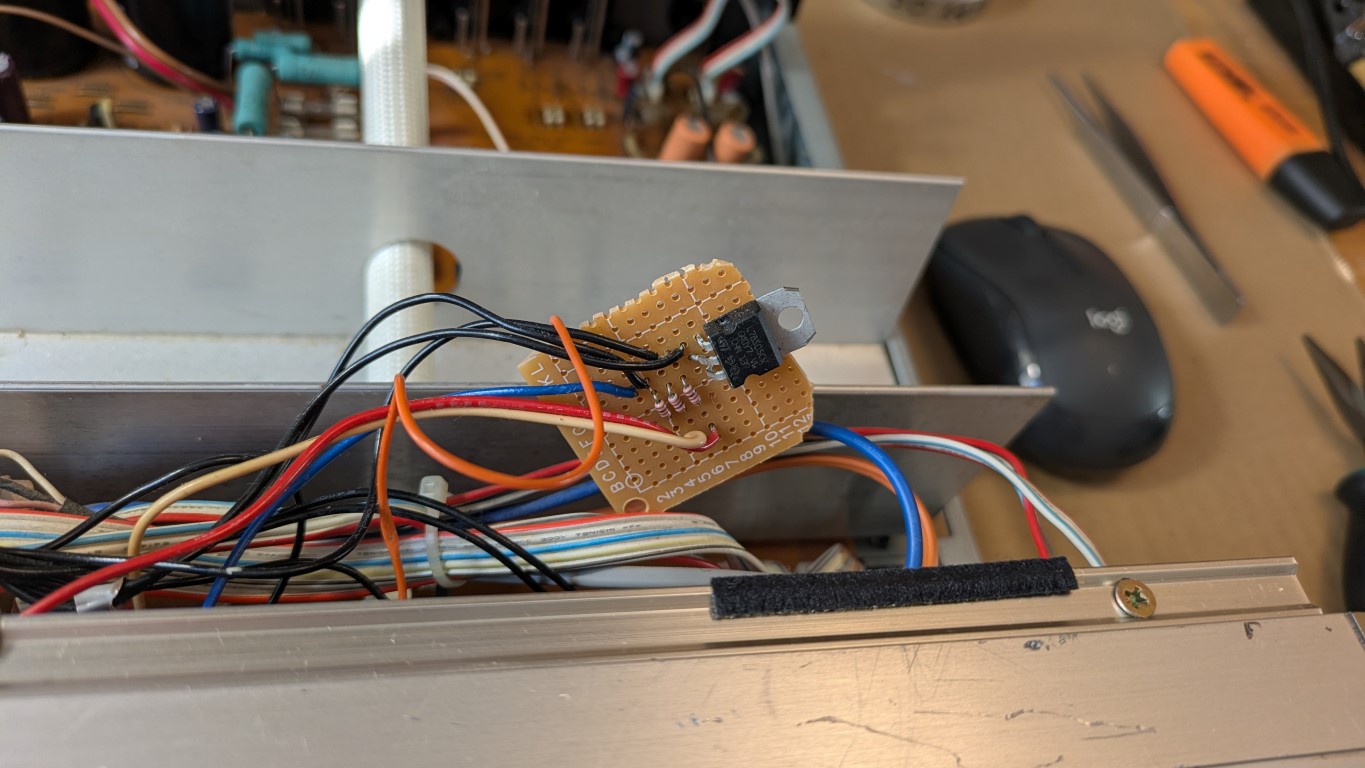

Jootsin selle leedipusa välja - väga imelikult tehtud töö, üks hõõgpirn alles jäetud, ülejäänud asendatud leedidega ja eraldi toitelahendus lisatud.

Tulemuseks suur pingelang R153-l ja zeneril 20V asemel 4,7V.





[madis64]

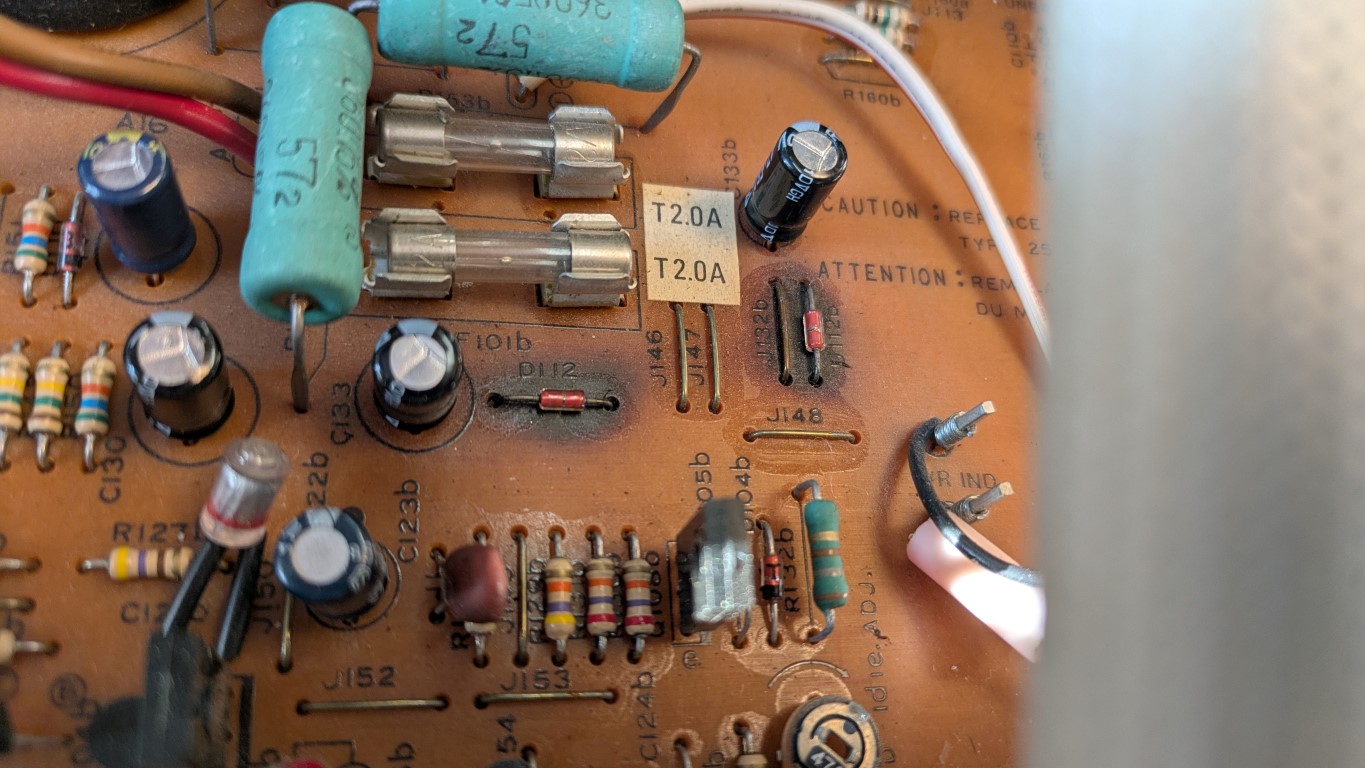

20V pirnide/leedide toitezenerid ka 5W variantide vastu vahetatud ja plaadilt kõrgemale tõstetud - leedide puhul oleks ka 1,3W korpusega versioonid arvutuslikult napilt piisanud, kuid milleks liigseid riske võtta...
