15-03-2020, 03:05 PM
Sai siis trimmer takistitega asendatud (1k/14,9R 1%-lised metal film takistid).

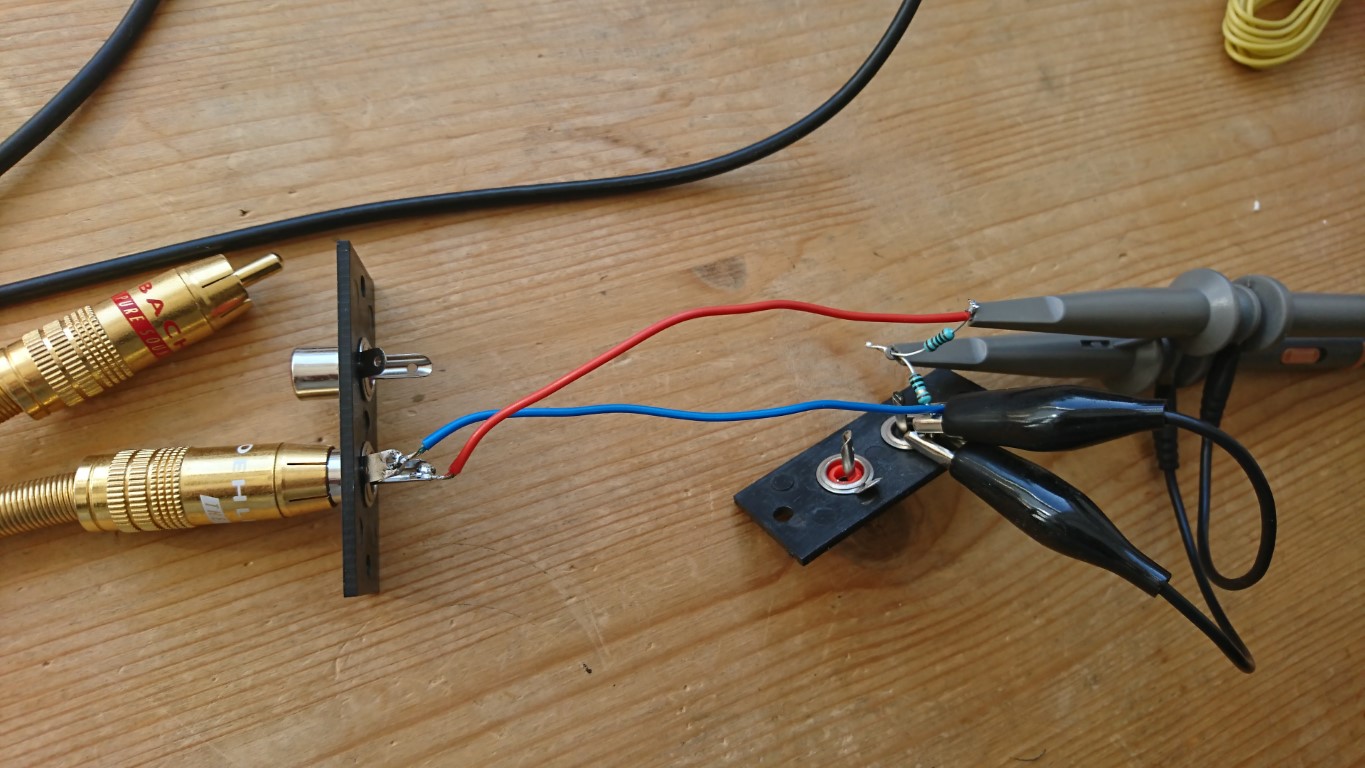

"Mõõteseade" nägi välja siis selline:

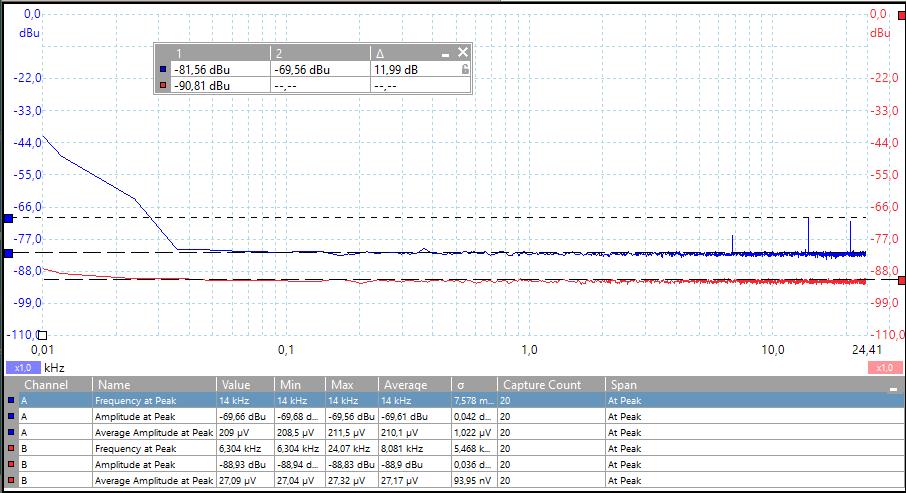

Ilma signaalita (sinine kanal on pingejaguri sisendist, punane kanal pingejaguri väljundist):

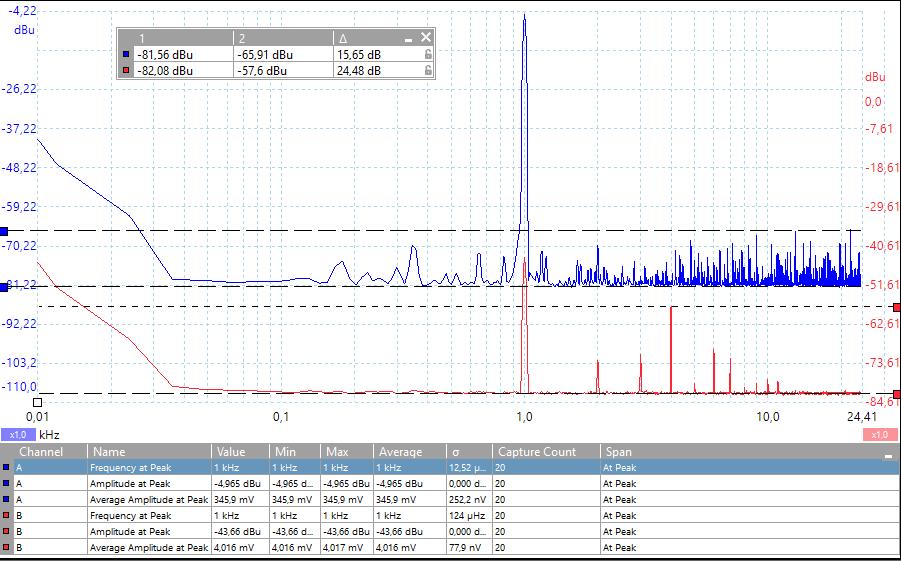

1V signaaliga (MM moodi jaoks) pingejaguri väljundist:

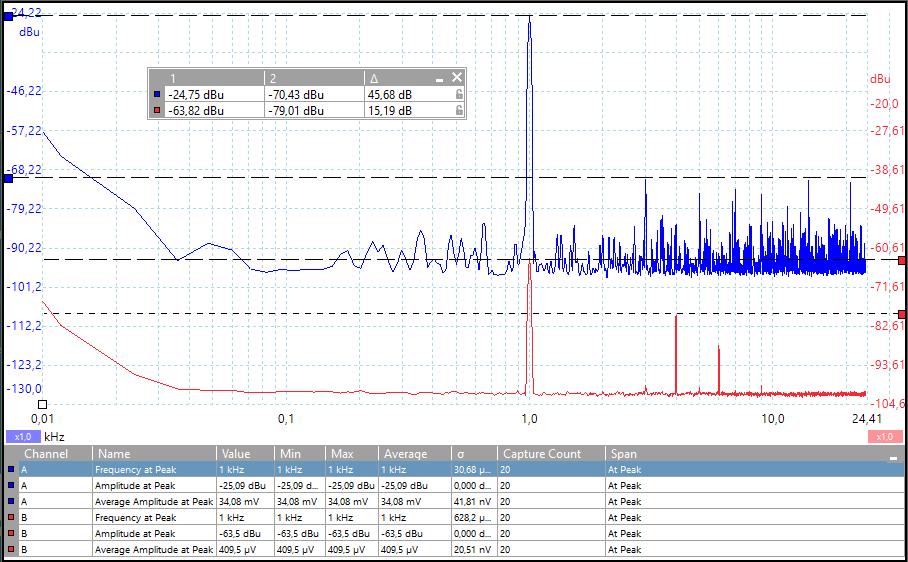

0,1V signaaliga (MC moodi jaoks) pingejaguri väljundist:
Et trimmeril ja takistil on ikka vahe sees...
"Mõõteseade" nägi välja siis selline:
Ilma signaalita (sinine kanal on pingejaguri sisendist, punane kanal pingejaguri väljundist):

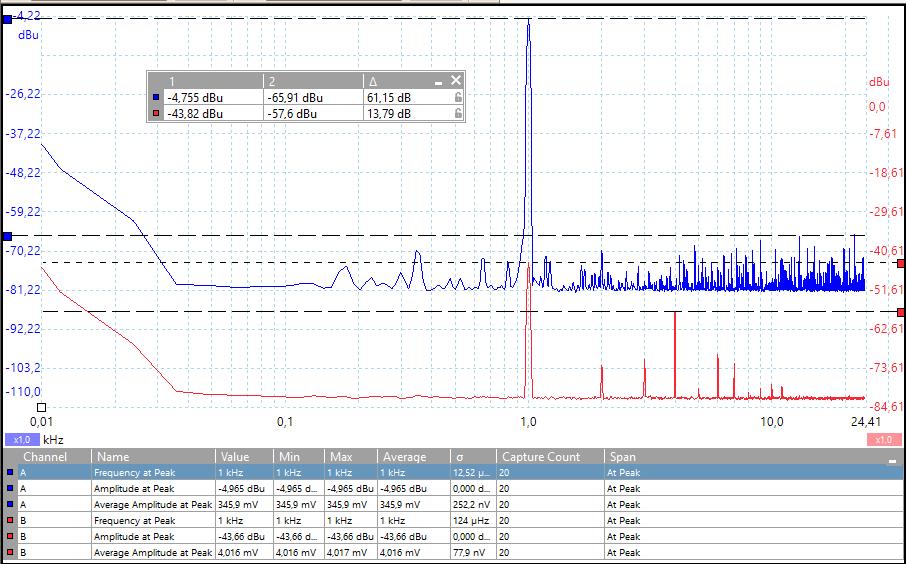

1V signaaliga (MM moodi jaoks) pingejaguri väljundist:
0,1V signaaliga (MC moodi jaoks) pingejaguri väljundist:
Et trimmeril ja takistil on ikka vahe sees...
