Hing ei andnud rahu ja riiulisse see võimendi ei jõudnud.

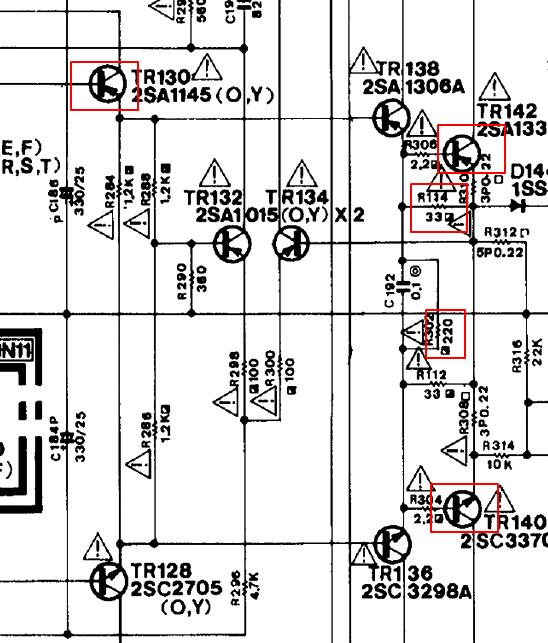

Jootsin välja kõik põlenguala komponendid ja transid ning mõõtsin üle - esmane häving siis selline:
Ega midagi, doonorilt teise kanali komplekt sisse (koos draiveritega, mis mõõtmisel tundusid korras olevat). Enne pingestamist kratsisin kukalt, et mis võis seal peale paarinädalast seismist juhtuda. Tekkis selline mõte, et ilmselt olid kõik konded tühjenenud ning taaspingestamisel tekkis mingi olukord, mille tõttu skeem ebastabiilseks muutus.

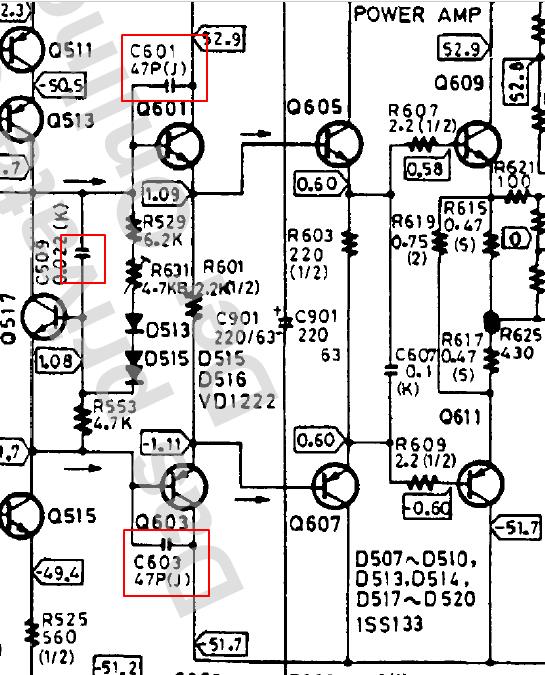

Doonori skeemi uurides on sinna lisatud (uuema põlvkonna transid pidavat tundlikumad ja kiiremad olema?) stabiliseerimiskonded:
- jootsin need ka plaadi alla lisaks (kahju nad ei tee)
ja pinge peale. Lambitester tuhmub, kaitserelee rakendub, kõik tundub korras olevat. Ainult jõudevool küll reguleerub, kuid liiga vähe.
Ega midagi, tuleb hakata pingeid/voolusid mõõtma ja korras kanaliga võrdlema - tõenäoliselt on kuskil veel mingi pooletoobine komponent.
