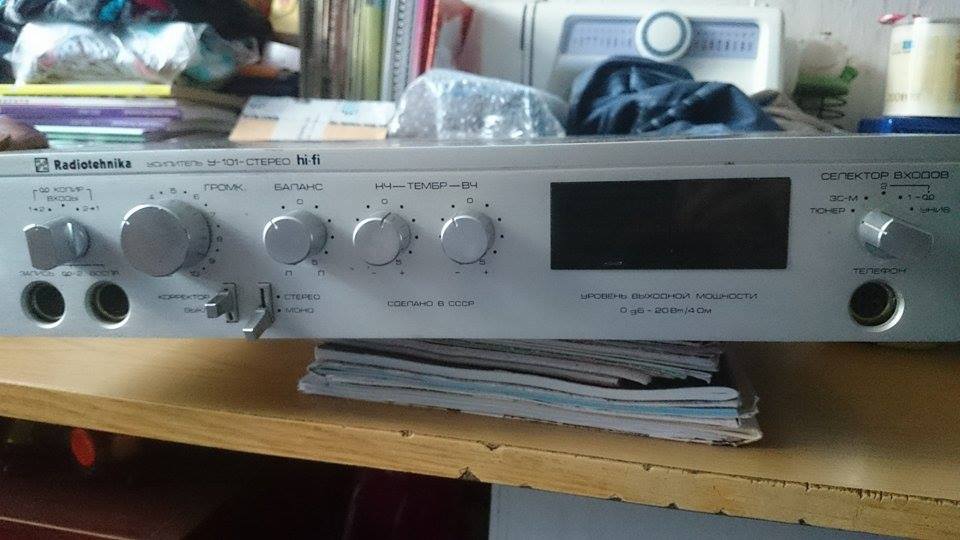

Tekkis mõte lisada siia teemasse selle võimendi eri plokkide kaupa nende tööpõhimõtte lühikese kirjelduse, mõned tüüpilised vead ja mõned ümberehituse võimalused.

----------------------

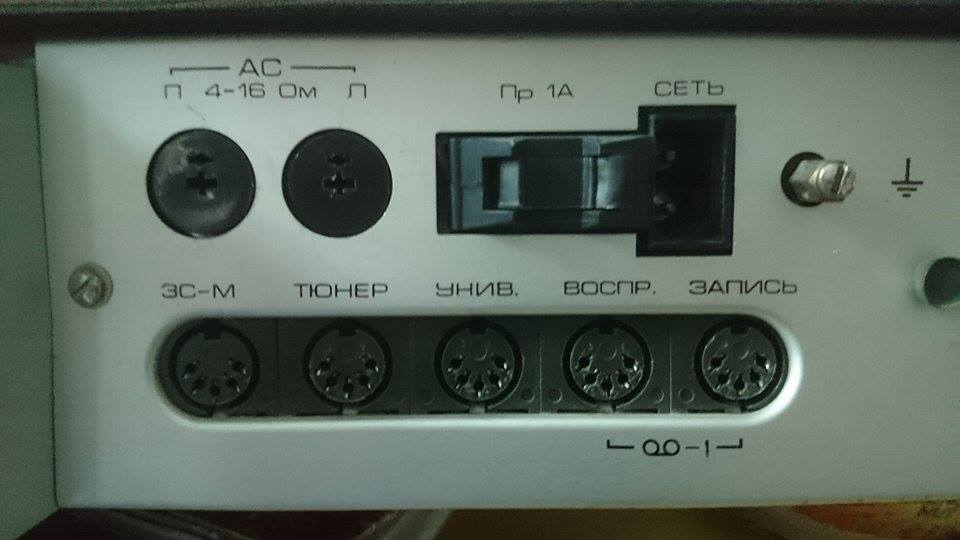

Sisendite plaat U2:
Toiteks on pingekordistilt saadud pinge, stabiliseeritud 24VDC.
Stabiliseerimine on op.võimendiga DA3, mille referentspinge annab R10,VD3 ahel.
Pinge on R15 abil seadistatav, R14, R16 seavad reguleerimisulatuse.
DA3 väljundi katkemisel, stabilisaatori väljundtransistori
kõrge Beta puhul on väljundpinge palju kõrgem kui 24V.
Sisendi plaadil on eraldi phono korrektor, vastava sisendi jaoks,
millel tüüpiliselt halb omadus anda häiret.
Kui phono sisendit ei kasuta, on kõige lihtsam lahendus see korrektor eemaldada.
Sisendite valik toimub integraallülituste abil.
Hea on need releedega asendada.
Toiteks saab sama 16VAC kasutada, alaldada ja kasutada 12V või 5V releesi,
millele saab toitepinge parajaks näiteks 78xx seeria stabilisaatoriga.
(võimenduses AC relee kasutamine pole soovitatav, kuna toite "müra" võib signaali edasi kanduda).
----------------------

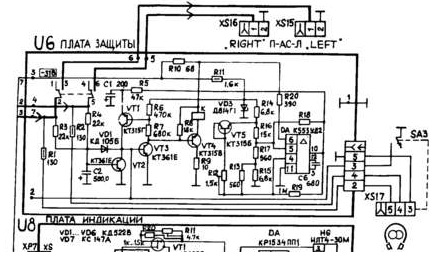

Kaitse:
Toiteks on 26VDC/mass.
Relee lülituse ajaline viivitus tekitatakse 3 järjestikuse RC ahelaga.
R10-C3, R8-C2, R5-C1.
Ükski nendest 26V pingeni ei jõua isegi kui transistorid puuduksid.
(Jada R10->R8->R5->VD1->R6).
Positiivse DC pinge puhul vähendab VT1 pinget VT2 baasil kuni VT3 c-e juhtivus katkeb.
(VT1 läheb küllastusse).
Katkeb relee mähise vool, mis tekitas suure pingelanguse takistil R9.
Väiksema vooluga on R9 pingelangus väiksem ja pinge VT1 emitteril peaaegu 0V (mass),  baas Ube võrra kõrgem.
Relee tagasi lülitumiseks peab DC pinge kaitse sisendis muutuma palju madalamaks sellest pingest, mis kaitse rakendas.
Selline hüsterees väldib relee sisse-välja pendeldamise, kui sisse ja välja
rakendumise pingete lävi olek sama.

Negatiivse DC pinge puhul väheneb VT2 baasipinge läbi takisti R5, mis relee toite katkestab.
Skeemilahendus pole sümmeetriline positiivse ja negatiivse pinge suhtes ja
negatiivse DC pinge puhul ei lähe VT1 küllastusse.
VD1 kaitseb VT1 baasi negatiivse sisendpinge korral.

Tüüpiline viga on C1 mahtuvuse vähenemine,
mis tingib kaitse mittevajaliku rakendumise madalatel sagedustel (R3-C1, R4-C1 on madalpääsufilter).

Üks funktsionaalsuse põhimõtteviga:
Kaitse rakendub koheselt võimendi välja lülitamisel lülitist, kui toide katkestada muul viisil (näiteks toite juhtme eemaldamisega),
jõuab ohtlik müra ikkagi väljundisse sest kaitset toidetakse lõppvõimu toitest,
kus on piisavalt suur mahtuvus, et hoida relee mähises voolu.
Lahendus oleks individuaalne toide trafo mähiselt, alaldi ja tööks piisava silumisega silufilter.

Temperatuuri sisend:
Anduriks on dioodlülituses npn transistor.
Uce väheneb temp. tõusul ja väheneb pinge op.võimendi "-"sisendil.
Kui "+" sisendi pinge on kõrgem, on op.võimendi väljundpinge kõrgem (muidu massi ligidal).
VT4 läheb küllastusse  ja
sellega on massi lähedane pinge ka VT3 basil, mis relee toite katkestab.
VD4 eesmärk on segane...
R12,R13,R14,R15,R16,R17 ahela toide on stabiliseeritud zener dioodiga.
+26V toide on kõikuv (lõppvõimu toide), zeneri dünaamilise takistuse tõttu ei anna
selline stabiliseerimisahel sisendpinge kõikumisel stabiilset väljundpinget.
Op.võimendi sisendpingete vahed tegelikult selle tõttu palju ei muutu,
(mõne voldine kõikumine veel halba ei tee).
Uueks regulaatoriks sobiks näiteks 78L15 (100mA), peaks piisama.
----------------------

To be continued...
