Võimendi Basf D-6075 / NEC AUA-8000e renoveerimine
#1
Kuna tulevikus on kavas oma lampvõimendi mõneks ajaks "rajalt maha võtta" ("sisu ülevaatuseks ja optimeerimiseks"), siis midagi peab sel ajal ka muusikat mängima.

Sai siis "üles korjatud" selline 70-te võimendi:

http://www.radiomuseum.org/r/nec_stereo_...8000e.html

, mis konkreetsel juhul küll Basf D-6075 nime kannab.

Kuna ühel "kelladest" oli skaalaplaat liimist lahti läinud ja nõelale kukkunud, lülitid ragisesid ja kanalid olid märgatavalt ebavõrdsed (balansipotet tuli keskasendist välja keerata, et mingitki kanalite võrdsust saavutada), siis oli selge, et lihtsaim viis jätkusuutlikku lahendiust leida on pill lahti katkuda ja lüüdid (ning osa signaaliahelasse puutuvaid keraamilisi kondekaid) ära vahetada.

Pilte askeldustest leiab siit:

https://personal.filesanywhere.com/FS/v....646dbca9a7

, asenduskomponentide loend (Farnelli numbritega, paar kondekat sai ka "sahtlist" võetud seega loendis puuduvad) on manuses.

Neli suurt toitelüüti jäid seekord asendamata.

Nüüd tuleb tal nädalapäevad lasta omaette "tuksuda" ja eks siis kuuleb, mis välja tuli ...


Manustatud failid
.pdf   Basf D-6075 recap - component list.pdf (Suurus: 13.02 KB / Tõmbamised: 13)
Vasta
#2
Jõudevoolu 100R seadepoted olid juba saabudes suurimale takistusele keeratud ja kontrollpingest (pingelangust 0,47R takistil) saab kätte ca 9,5 mV manuaalis nõutud 14 mV asemel.
Väljundtransistori kohta (neid on õlas 2 paralleelselt) tuleks jõudevooluks 20 mA, õla kohta siis 40 mA.

Tea, kas nii vana pilli puhul peaksin ma end sellest väga häirida laskma...
Vasta
#3
Mis vahepeal tehtud:

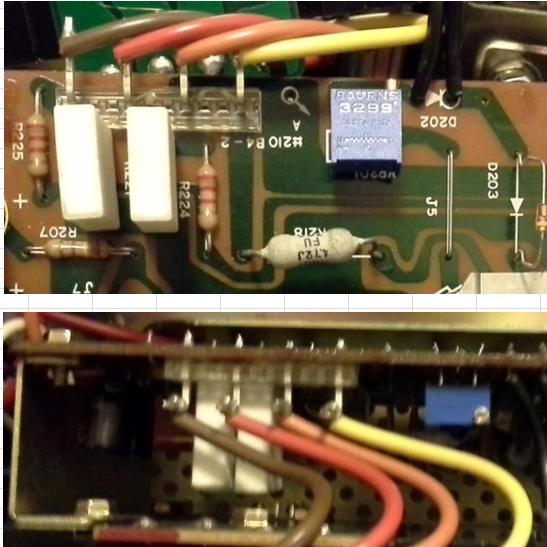

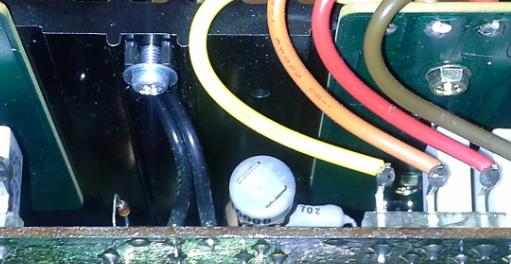

- jõudevoolu trimmerid vahetatud mitmepöördeliste 200-oomiste vastu (algsete nimiväärtus oli 100 oomi);
Jõudevoolud seatud manuaalis ettenähtud väärtusele (ca 30 mA ehk 14mV pingelangu 0,47R takistil).

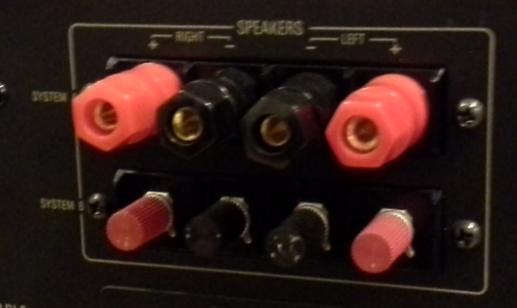

- üks komplekt kõlaripesasid sai välja vahetatud, et toakõlareid lihtsam ühe võimendi tagant teise taha tõsta oleks.

Mida siis tänasest kuulamisest arvata:

- "lambitraktist" on ta märgatavalt "mitteteravam" (või "määrdunum"), mida tegelikult oodata oligi (Basfi "damping factor" on ka näiteks ainult 30 ilmutatud);
- fonoaste on kuulatav, kuid mühiseb märgatavalt kui signaali puudumisel helitugevus põhja keerata;
- võimendi on toa jaoks ilmselt natuke liiga võimas - pereliikmed hakkavad ähvardavaid nägusid tegema kui divanil 100 dB on (mobiiliäpp - kalibreerimata - võib ka saapaid näidata) , samas võimendi "kellade" nõelad on 3W vahemikus (kelladel on 1W/3W/75W diapasoonilüliti) skaala keskosas.

Üldiselt heli on täiesti kuulatav - ei kavatse seda "üle tuunida", las ta jääb põhiloemuselt selliseks nagu ta omal ajal valmis ehitati.


Manustatud failid Pisipilt (pisipildid)

Vasta
#4

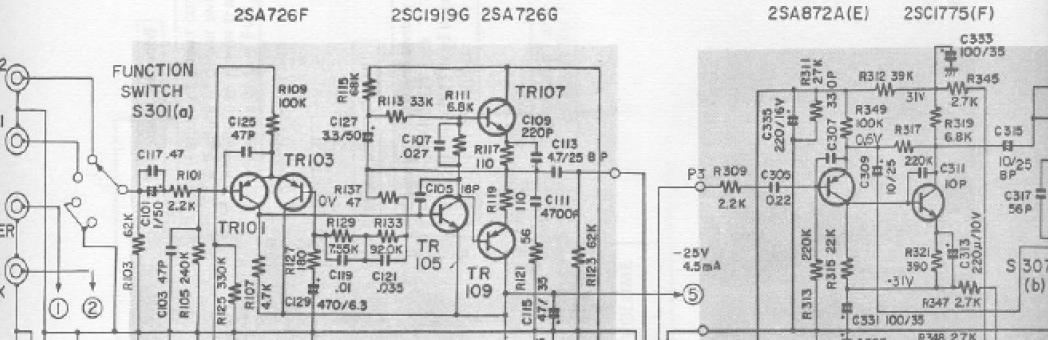

Veel üks imelik nähtus - kogu audiotrakt on sidestatud 1...10uF lüütidega, kuid eelvõimendi (tone amp) sisendis on 0,22uF konde.

Milleks sinna selline eksootiliselt väike mittelüüt küll võidi valida?


Manustatud failid Pisipilt (pisipildid)

Vasta
#5
Ju seal on se väike konde natuke bassi otsa filtriks.
Mis sa selle "lambitrakti" all mõtled, lampvõimu? Sellel peaks veel madalam DF olema, seega seda DF-i ei maksa "süüdistada". Ju Basfil ikka ülemine ots suht vara ära kukub.
Vasta
#6
Jah, "lambitrakt" on lampvõimendi (vajadusel koos lampidel fonoastmega).

Basf on "mittekonkreetne" ka madalamatel sagedustel, (tämbrinupust üles veetud) kõrgete puudumise üle ma väga isegi ei kurda.
Võib ju ka nii olla, et kõlarid, mis hästi lampvõimuga mängivad, ei kõla sama hästi transistorvõimendi taga.

Eks ma proovi sinna midagi 1uF kanti asemele panna - näis, mis heliga juhtub (muude võimendite skeeme lapates ei ole nii väikest sisendkondet nagu ette jäänud).
Vasta
#7
Näita kogu skeemi, siis saab arvutada kas konde suurendamine mingit mõju omab.
Vasta
#8
Skeem (sain juba selliselt lehtedele lõigutuna):


Manustatud failid
.pdf   Basf D-6075.pdf (Suurus: 1.27 MB / Tõmbamised: 10)
Vasta
#9
Kui võtta võimendusastme sisendi takistuseks 100k (ilmselt sinna kanti või natuke rohkem ta on) tuleb 0,22  uF-iga lõikesagedusesks 7 Hz. Samas on potekateks kaks 250 k poekat mis täendab et kui kaablil ja võimendi sisendil on mahtuvus 60pF või rohkem hakkab volumi keskasendis toimuma kõrgete lõikamine kuuldavas alas.

Mille vastu sa C205 vahetasid, toidetesse ka mõne kliekonde paind?
Vasta
#10
(03-12-2015, 11:14 AM)moi Kirjutas: Mille vastu sa C205 vahetasid, toidetesse ka mõne kliekonde paind?

C205 on 330uF lüüt - eks ta sama suure mahtuvusega ja uuem sai.

Toidetesse kilekonded?
Vasta
