Vinüülimängija helipea koormused
eBays jäi soodsa hinnaga ette kõvera nõelakangi ja tuhmunud korpusega ADC XLM MKIII:



Kuna XLM type I on juba aastapäevad mu "parim pea", siis ostsin ka selle ära.

Nõelakang sai kahest hambatikust lõigutud abivahenditega õgvendatud, korpus läikima löödud ning pea testkuulamiseks mängijasse pandud:





Mida öelda - heli mulle meeldib, ta on natuke vähem "terav" kui XLM Type I, kuid samas ka sibilantse on oluliselt vähem. Eks see üks tasakaalupunkti otsimine ole.

Mõõtmine jääb hetkel töölaua vabanemist ootama - Teac V-7010 "laiutab" seal...

Mis selle peaga veel plaanis on - ristkatsetused ADC XLM/QLM korpuste ja nelja erineva nendesse sobituva nõela vahel (osa kasutatud, osa uued eBayst ostetud). Eesmärgiks on teada saada, kas QLM-korpus XLM-ig võrreldes ka kuulates kehvem on ning kuidas suhestuvad "uued" nõelad omaaegsetesse originaalidesse.
Vasta
Juhtus täna vaba päev olema ja tegin ära mõni aeg juba mõttes olnud ADC helipeade ja nõelte kuulamistesti.

Osalejateks siis 2 XLM ja 1 QLM pea ning 5 erinevat nõela, millest 2 originaali ning 3 järelturult soetatud.

Iga testi aluseks on testiplaan:



, seejärel "osalejad, joonele":



QLM 30 kui valemängija (ilmselt mingi piraatkoopia, mingi arusaamatult suure magnetiga kangi otsas, mis ilmselt pea siseelementide vastu käis) diskvalifitseeritud:



Ning peale võidukat lõppu protokoll siis selline:



Kokkuvõttes lühidalt:

- QLM korpust ei ole mõtet osta (on XLM-idest "ümaram" ja hind ei ole sugugi eritiodavam);
- järelturunõelad (Kanadast, ca 25 euro ringis + postikulud ja võimalik toll) mängivad hästi;
- nõelata või katkise nõelaga XLM korpuse saab eBayst kätte alla 60 euro (postikulud ja võimalik toll jälle otsa).

Nii et kui just Thakkerist AT311EP-d ei taha tutikana osta, siis alla 120 euro on võimalik täiesti viisakas komplekt omale kokku korjata.
Vasta
Sattus ühe veebiarutluse käigus ette seline MC helipea nagu Benz Micro MC Gold.

Jäin mõttesse - odava otsa oma (nõel tava-elliptiline, nõelakang alumiiiniumist), kuid ehk sobilik MC-hüppeks?

Tehtud-mõeldud - sai siis tellitud ning kohale ka saabus:





Esmased muljed - mängib s.t. katki ei ole, koormust nõuab passiandmete järgi vähemalt 200 oomi (jootekolviga tuleb oma P-303 sisse sukelduda) - mõõtetulemused (koormusel 10R/100R/1k etc) järgnevad hiljem...

VTA seadmine järgneb "väga palju hiljem" ...
Vasta
Kuna MC-peade maailm on minu jaoks veel üsnagi tume maa ning mängida saab nende puhul nii koormustakistuse kui koormusmahtuvusega, siis esmased "kaardistusmõõtmised" tegin Phono Box S-iga.

1) 1 kHz rada (keskmistatud väärtus) mitmel eri viisil:

a) minimaalsel koormusmahtuvusel (fonoastmes sissejoodetud 100 pF) koormustakistustel 10/100/1000 oomi:


b) koormustakistusel 100 oomi, koormusmahtuvustel 100/200/320 pF:


c) koormustakistusel 1000 oomi, koormusmahtuvustel 100/200/320 pF:


2) sageduskarakteristik:

a) koormustakistusel 1000 oomi, mahtuvused 100 ja 320 pF:


b) koormustakistusel 100 oomi, mahtuvusel 100 pF.



Mida arvata:
- helipea valmistaja soovitab koormustakistuseks 200 oomi või rohkem - neid graafikuid vaadates tundub 200 oomi (Onkyo P-303 astmesse jootmiseks) paslik väärtus olema;

- koormusmahtuvuse suurendamine midagi head kaasa ei too ning mida vähem seda on, seda parem näib tulemus olevat.
Vasta
Võtame siis "kastist" järgmise fonovõimendi - Oehlbach Phono Pre:

https://elektroonikafoorum.com/thread-69...ml#pid4871

Koormustakistus 100 oomi pealt 200-le muudetud:



oi, oi, oi ...

Kui seda võimendit sooviks kasutada MC-astmena, siis peaks sellega väga tõsiselt tegelema...
Vasta
Hingele ei andnud eelmised pildid rahu - tuli jootekolviga natuke Oehlbachi sisendeid-väljundeid korrastada.

Fonoastme omamüra:

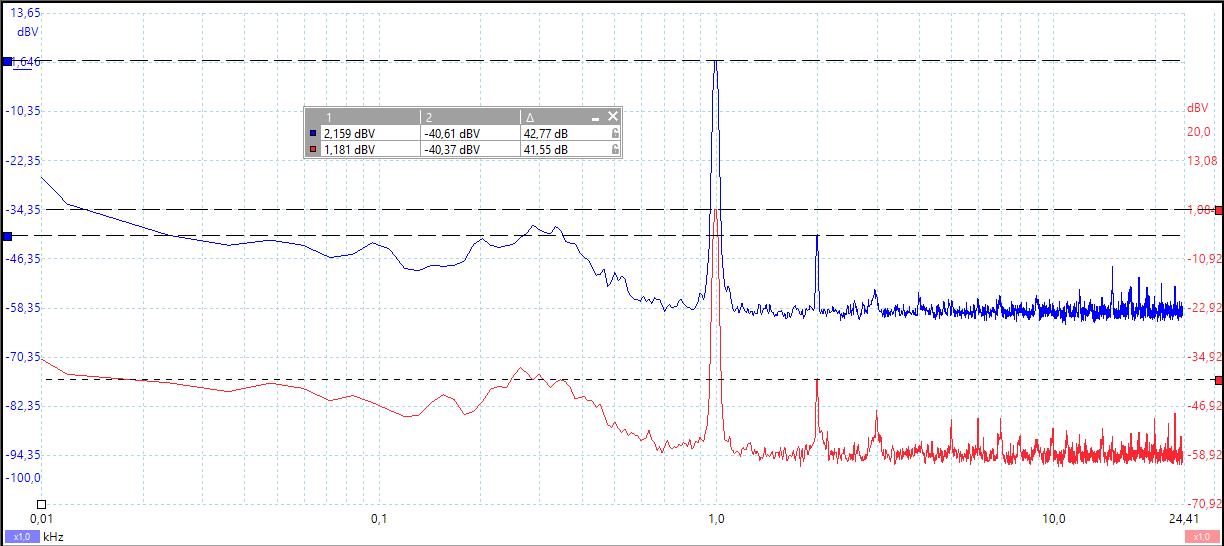

1 kHz testirada:

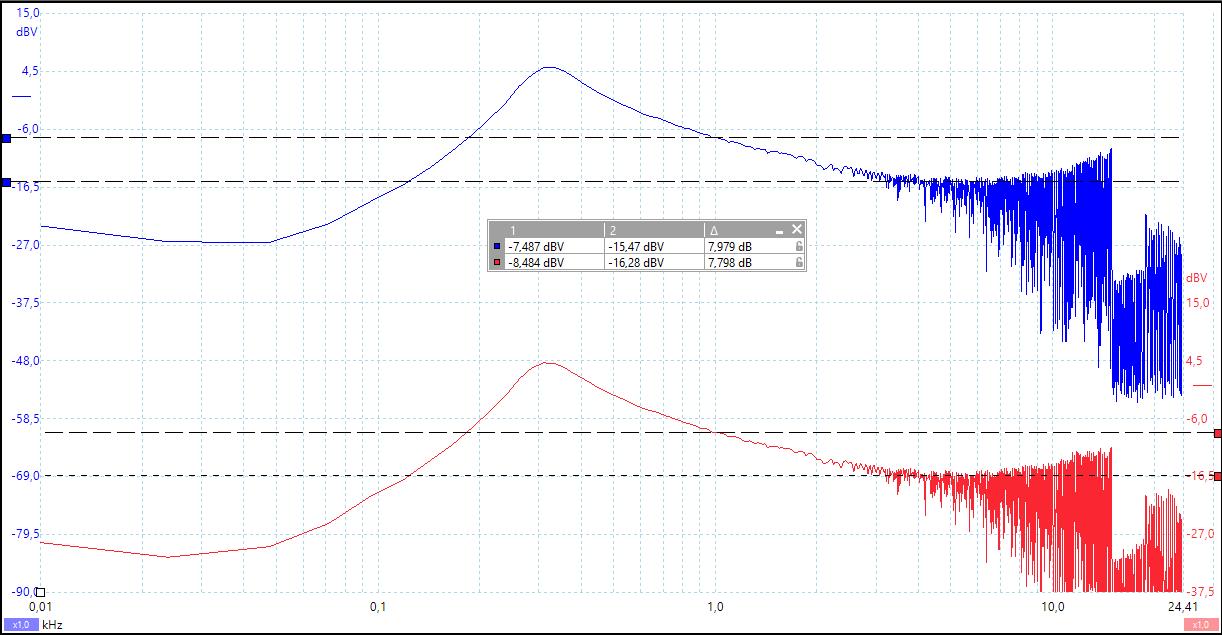

Sageduskarakteristik:



1 kHz pilt läks nagu alumise otsa poolt paremaks, kuid sageduskarakteristik on jätkuvalt väga "mööda".
Eks tuleb talvel kogu skeem üles joonistada ning LTSpice-is modelleerida - et kus see kala peidus on...
Vasta
Täna sai siis Benz Micro MC Gold koos väärilisema fonoastmega (Onkyo P-303, koormustakistus joodetud 200-le oomile algse 22 oomi asemel):

1 kHz rada:


sageduskarakteristik:


NB! pea on sissemängimata - ametlik soovitus on 30....40 tundi. Eks peale selle aja kulumist mõõdab uuesti üle.
Vasta
Et oled MM peadest eemaldunud ja tutvud MC peade hingeeluga, siis mina jätkan MM juttu.
Nimelt oli põhjust mõõta ca kümmet Technics EPS 270-t, mis vägalevinud helipea, et milline on tema takistus ja induktiivsus. Kõikumine peade ja kanalite lõikes on neil päris suur: takistus +-60 oomi  ja induktiivsus +-50mH. Mis selle teadmisega peale hakata, esialgu täpselt ei tea, aga arvan, et miskitpidi mõjutab see väljundpinget ja sageduskarakteristikut.
Vasta
(30-11-2019, 11:03 AM)martk Kirjutas: Et oled MM peadest eemaldunud ja tutvud MC peade hingeeluga,

Ehei, ei ole MM-dest eemaldunud, laiendan lihtsalt oma silmaringi  Smile

Kui sul need 270-d alles on, siis huvi korral võib neist ektreemsemate ASK-d üle mõõta.
Vasta
(30-11-2019, 11:44 AM)madis64 Kirjutas: Kui sul need 270-d alles on, siis huvi korral võib neist ektreemsemate ASK-d üle mõõta.
Pead polnud minu omad, inimene palus peotäie läbimõõta, et kas on töökorras.
Mõõtsin lcr hiinlasega:
https://megaeshop.pk/media/catalog/produ...tor_1_.jpg
Pakun, et kui sa enda MM helipead samamoodi ülemõõdad, siis peaks kujunema mingi muster/seos.
Vasta
