Pioneer N-50 võrgumängija tuunimine
#21
Veel üks asi,  mida "Hi-bit 32" võib teha ja milles Pure audio  peaks kehvem olema on kvantimismüra. Ilmselt Hi-bit peaks seda natuke vähem andma, kui see aga mõõtmisel helikaardi mürasse ära ei upu.
Vasta
#22

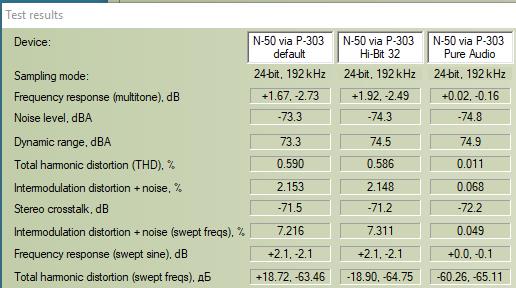

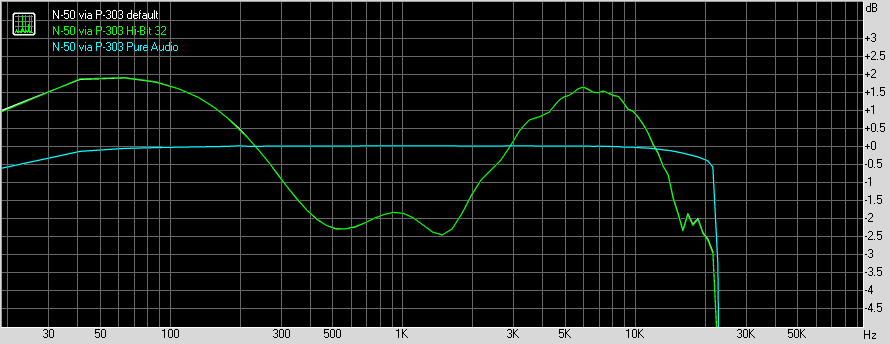

No nii, mõõtsin siis RMAA-ga (alustuseks) N-50 erinevad moodid ära:





, kuna ainult N-50 väljund on mu vanade võimendite jaoks alla tõmmatud, siis tuli RMAA-le vajaliku nivoo saamiseks Onkyo P-303 vahele panna.

Kokkuvõttes:

"Pure audio" laseb signaali läbi sirge ASK-ga.

Nii "default" kui "Hi-bit 32" muudavad ASK-d oluliselt, "Hi-bit 32" teeb ilmselt ka ümberkvantimist, kuid samal ASK-l - ja nende moodide vahe on ka kuuldav.

Ilmselt on kasulik jätta see pill vaikeseadesse ning jäta ASK mudimine E-30-le (nagu teiste kanalite puhulgi).
Vasta
#23

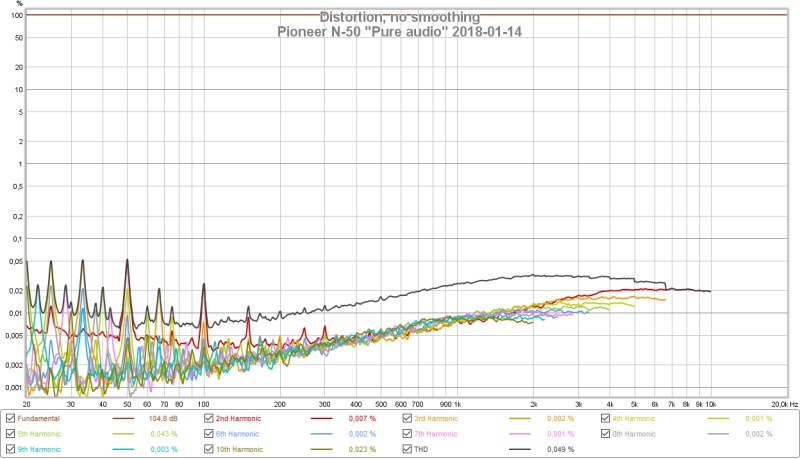

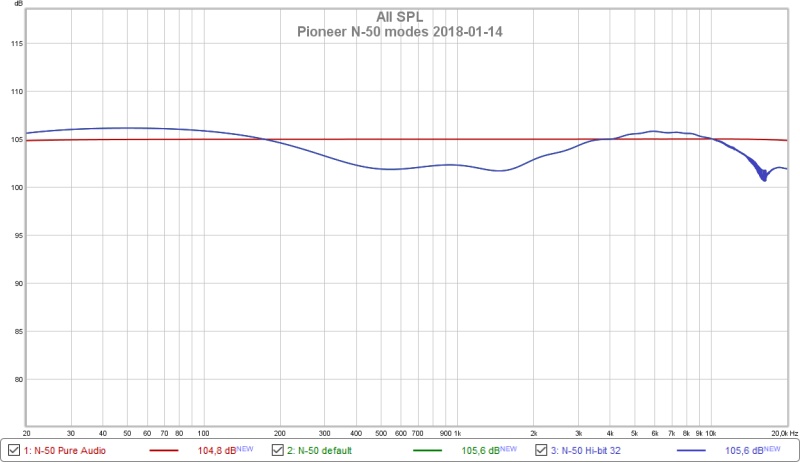

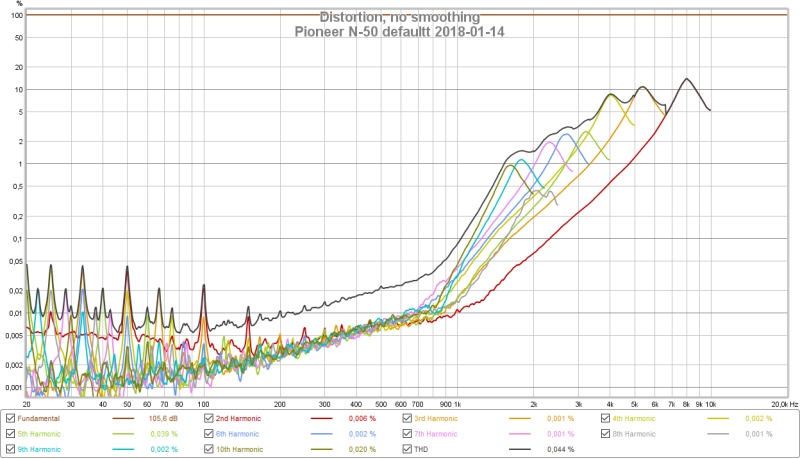

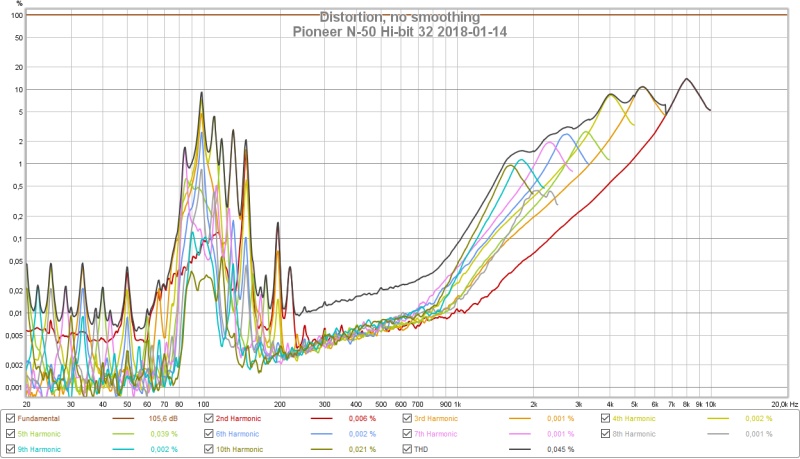

Veel kord sama pill mõõdetud, kuid seekord ilma (liigse) P-303-ta ning REW-ga:





Mida öelda - esimesed kaks pilti on signaaliallika (mitte signaalitöötleja) jaoks "koledad küll" ...
Vasta
#24
Need REW THD pildid on nii koledad, et kahtlustaks mingit mõõtmise viga või on midagi kuskil klippima läinud.
See Hi-Bit 32 ASK kõverus tundub ka natuke imelik, ei usu nagu, et Pioneer tahtlikult tahtis ostjatele tünga teha.
Kas see võimalus, et modimisle läks midagi nihu, on välistatud?
Kuidas mürad väikse alla -60 dB signaaliga välja näevad? Ehk mingi kesksageduse siinus -60db ja kogu riba müra spekter.
Mis seal ülevalpool 20 kHz toimub, helikaart peaks seda sul mõõta oskama.
Vasta
#25
(14-01-2018, 10:50 PM)moi Kirjutas: Need REW THD pildid on nii koledad, et kahtlustaks mingit mõõtmise viga või on midagi kuskil klippima läinud.
...
Kas see võimalus, et modimisle läks midagi nihu, on välistatud?

Eks ma saan seda klippimist (signaali eri nivoodel) nüüd uurida (alustama peaks vist REW Oscilloscope aknast) ...

Et midagi on modimisel nihu läinud - võib ju alati olla, kuid muudetud sai ainult analoogväljundastet, nii et klippimine on vist esmane toiming, mida uurida. Samas signaalinivoo on analoogastme sisendfiltris juba alla tõmmatud ...
Vasta
#26
Võid rahulikult REWi RTA aknas asja ajada, moonutuste järgi saad paremini aru, kas klippib. RTA pilti saab ka salvestada REWi üld aknasse, seal selleks võimalus olemas.
Vasta
#27
(15-01-2018, 10:07 AM)moi Kirjutas: Võid rahulikult REWi RTA aknas asja ajada, moonutuste järgi saad paremini aru, kas klippib.

Kus kohas ma RTA aknas moonutusi näen ning kas peaks võtma ühe sageduse või sweep signaali?

RTA akna sisu mõõtetulemuseks salvestada ma oskan.
Vasta
#28
(15-01-2018, 12:21 PM)madis64 Kirjutas: Kus kohas ma RTA aknas moonutusi näen ning kas peaks võtma ühe sageduse või sweep signaali?

Ise küsin, ise vastan - RTFM tuleb aeg-ajalt kasuks:

https://www.roomeqwizard.com/help/help_e...ctrum.html
Vasta
#29
Just seal nad on , seal ka Save nupp, millega saab mõõtmise andmed REW põhiaknasse.
Võta esialgu üks signaal.
Vasta
#30

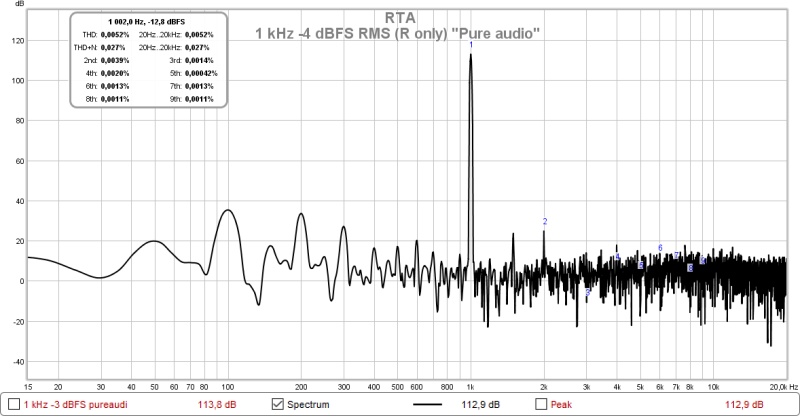

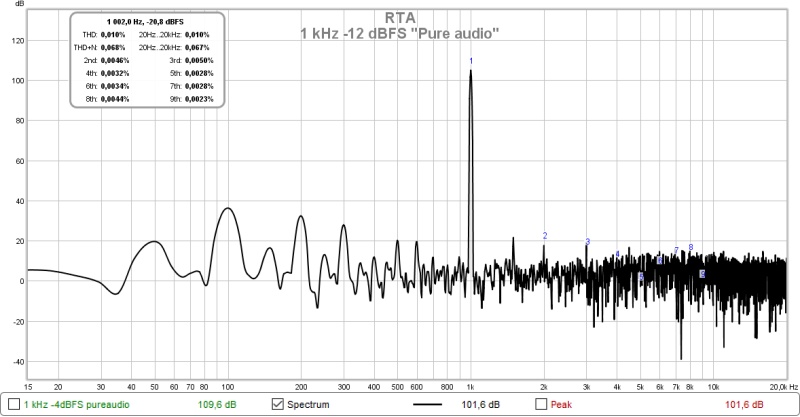

Jätkame harjutusi - millal tekivad moonutused?

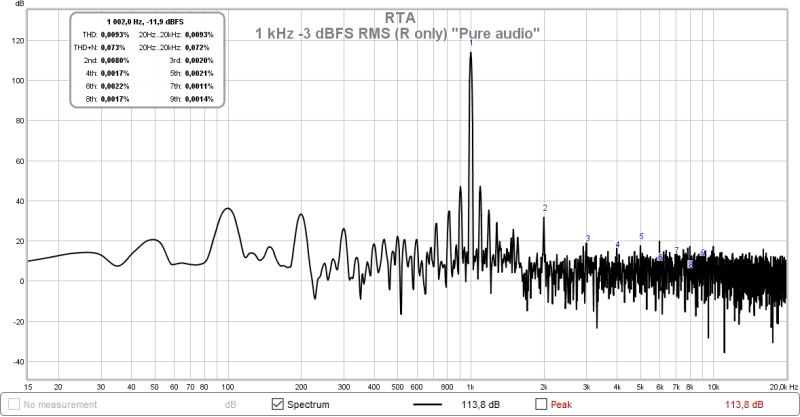

Nende piltide järgi võiks arvata, et siirdumisel -3 dBFS nivoole (REW signaaligeneraatoriakna järgi) tekivad olulised moonutused:



(arvan, et toitemüra võib antud harjutuses ignoreerida).
Vasta
