Pioneer N-50 võrgumängija tuunimine
#1
Saabus siis eelmisel aastal kohale Pioneer N-50 võrgumängija.

Kasutusmõtteks netiraadiote mängimine ja cd-mängijale alternatiivse dac-i võimalus.

Pilk skeemile näitas, et dac-i toidetes ja analoogosa väljundis peaks olema arenguruumi ja nii saigi soetatud järgmine DOS ( www.raylectronics.nl ) ja see kokku putitatud (natuke sellest Ray DOS-i teemasse postitatud).

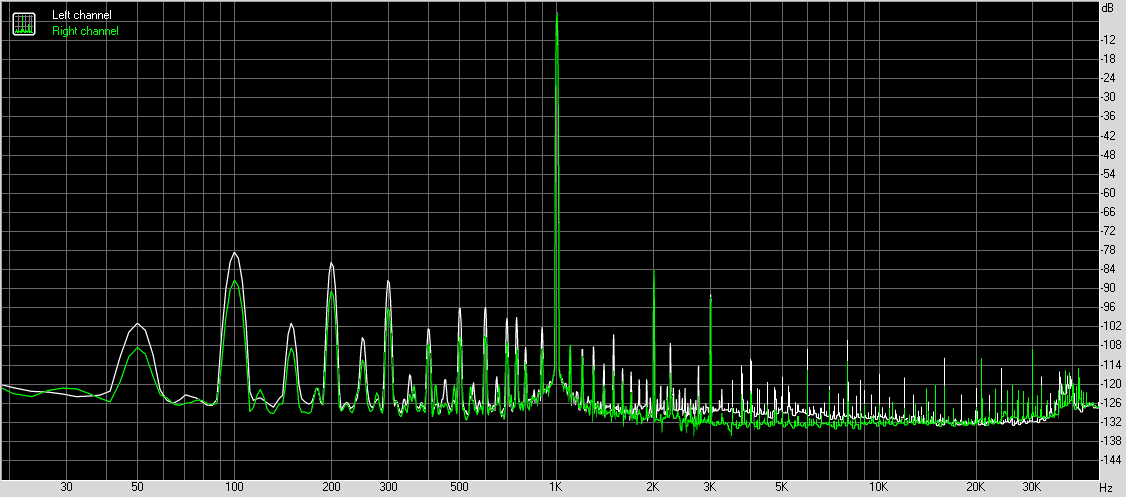

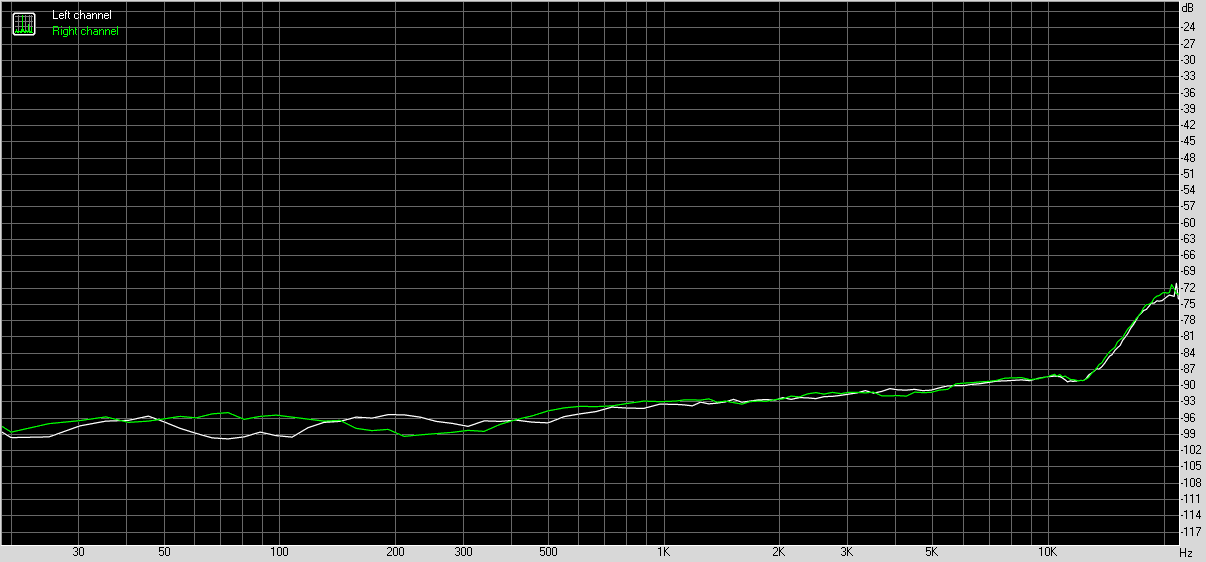

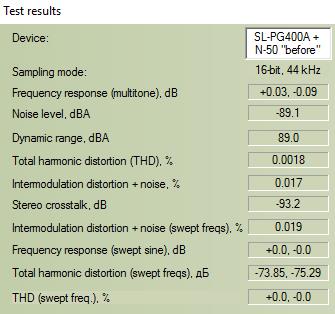

Enne küüneviha siseajamist aga mõõtsin RMAA-ga lähteolukorra üle (et teen, mis teen, kuid halvemaks ei tahaks teha):





Signaaliallikaks siis Technics SL-PG400A läbi toslink-kaabli.

Ega midagi, kruvikeeraja kätte ja näpud soojaks ...
Vasta
#2

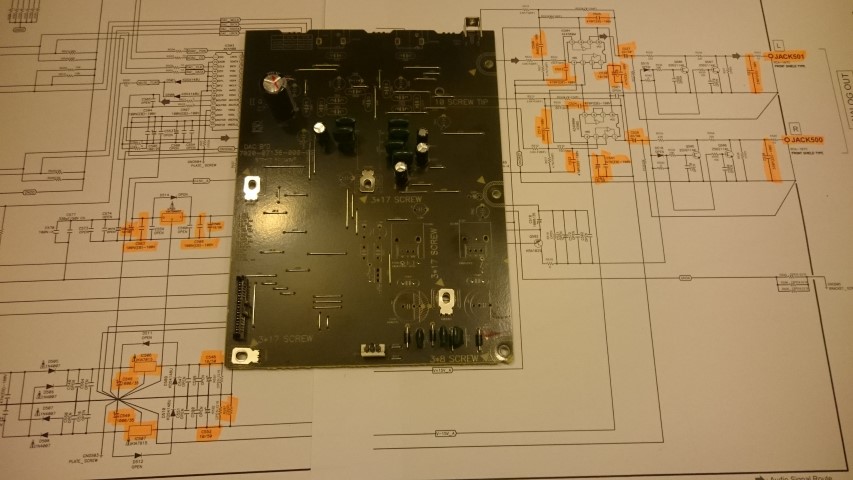

Mahamonteeritud DAC-audioväljundplaadilt:

- dac on Audio4Pro AK4480EF

- väljundastme opvõimendid on JRC4580

- toitelüütideks on Samyoung 85-kraadised

- väljundkondedeks on Sanyoung polaarsed 85-kaadised.
Vasta
#3

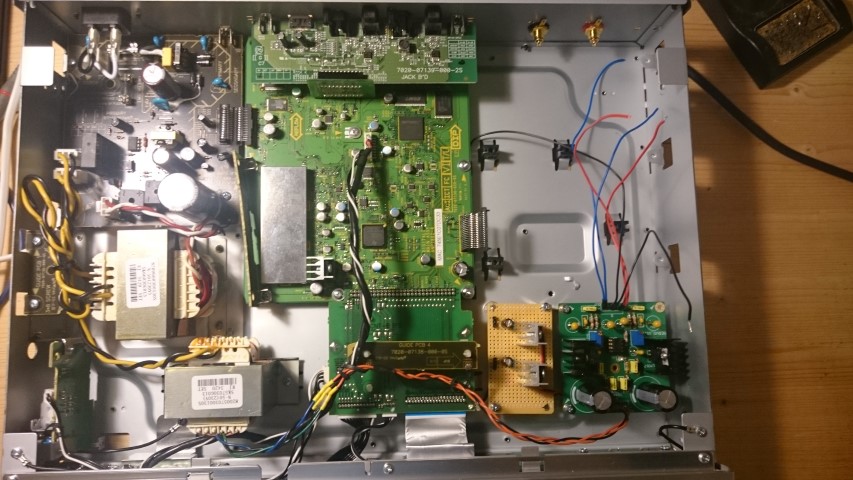

Tänase õhtu seis siis selline, et dac-plaadi toitetrafo on vasakule siirdatud ja uued pingeregulaatorid omale koha leidnud:


Vasta
#4
Nii tühjaks kõik on jäänud ...


Vasta
#5

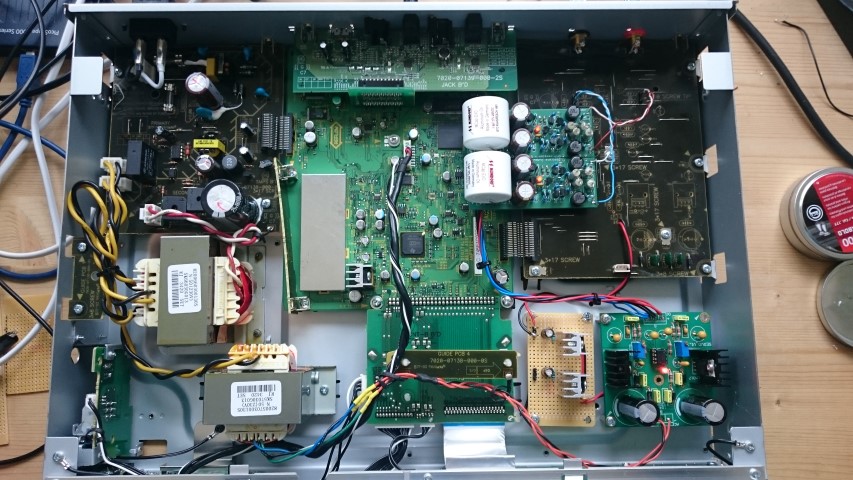

Esmane kokkulappimine siis tehtud:



, maagilist sisnist suitsu küll välja lasta ei õnnestunud, kuid servoga pingeregulaatori maa alalispingeosa "maal" puudus mingil põhjusel plaadil kontakt trafo keskviigu "maaga" ning positiivne väljundpinge ei olnud alguses tasemel. Juhtmejupst väljundi ja sisendi maade vahel oli abi ...

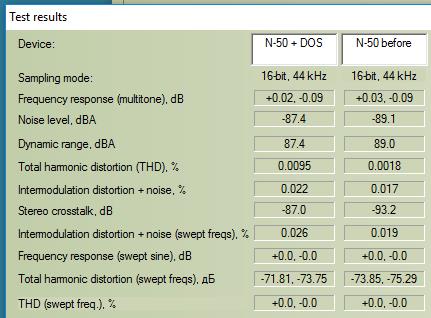

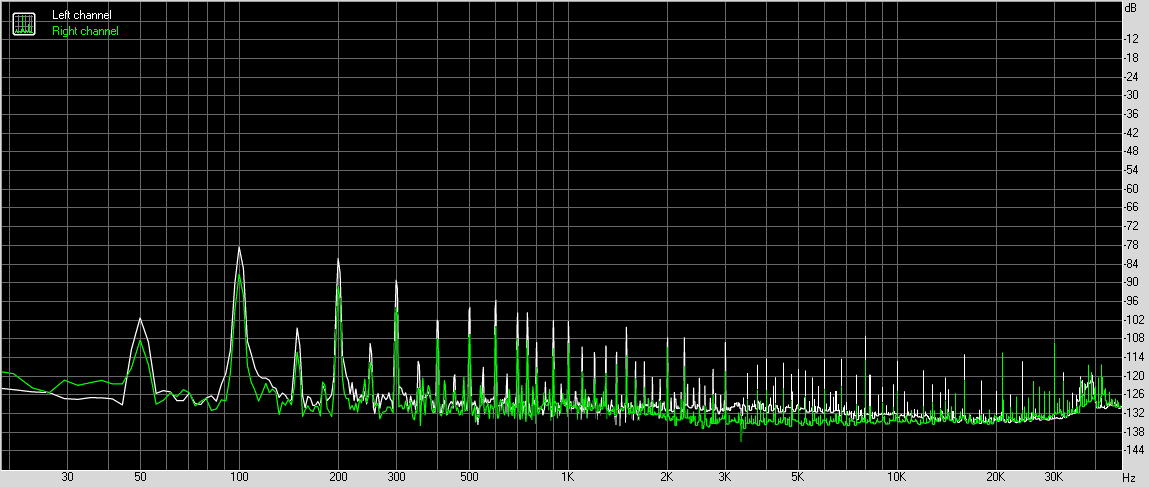

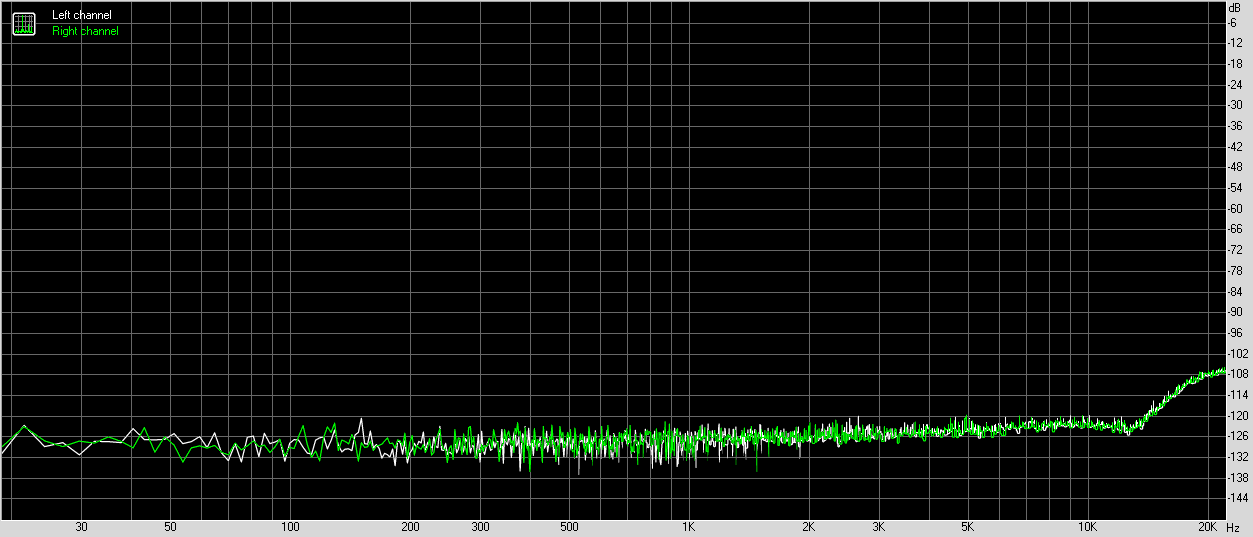

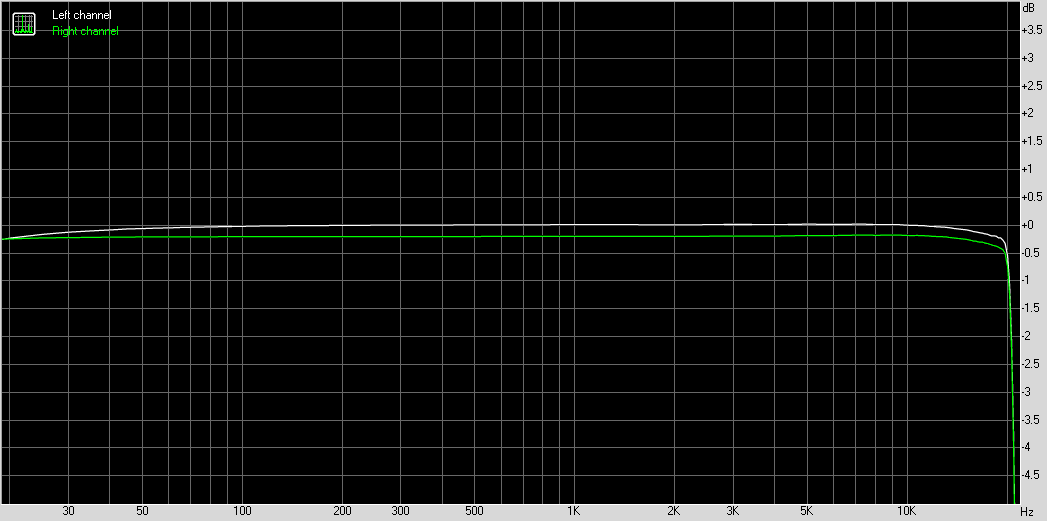

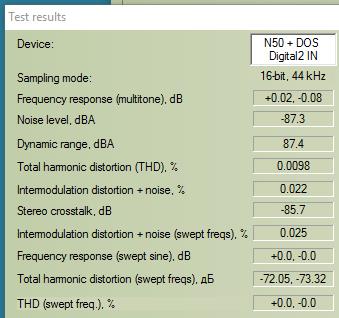

Korraks sai ka mõõteotsad peale visatud - ja vist olen asju (numbrite järgi) natuke kehvemaks teinud:



Ega midagi, peab edasi uurima, kuidas ja kas tulemust paremaks on võimalik sättida...
Vasta
#6
Ajasin arvutile Pioneeri USB-draiverid peale (et ehk õnnestub RMAA-mõõtmisi sedakaudu teha) ja kuulasin natuke klappidest.

Taustamüra kohta võib niipalju öelda, et kui mängitava loo taustasahin lõpeb, siis on ka klappides (kuulamistugevusel) minu kõrvade jaoks vaikus.
Vasta
#7

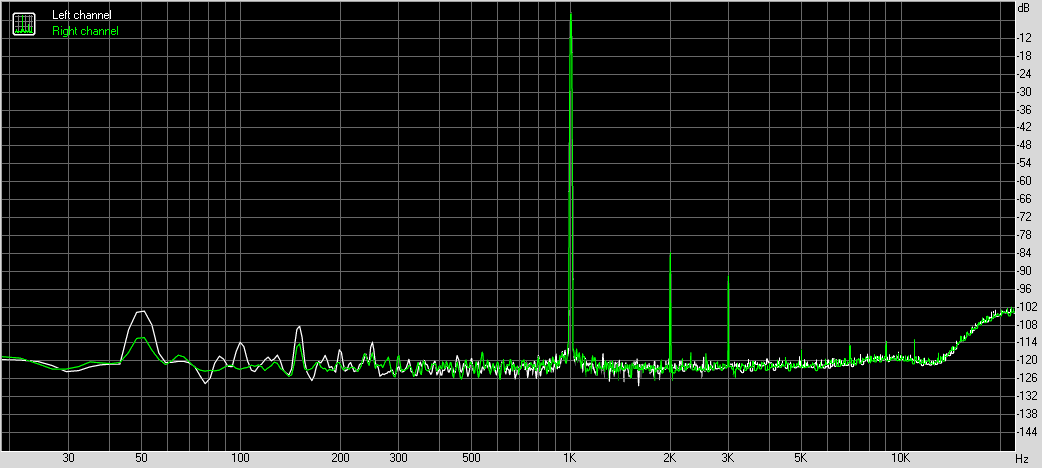

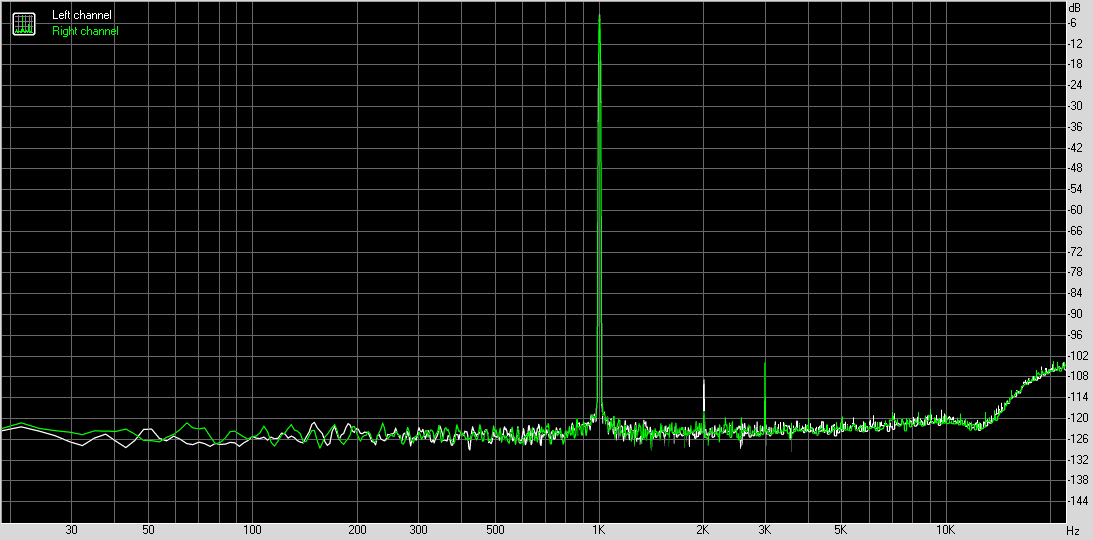

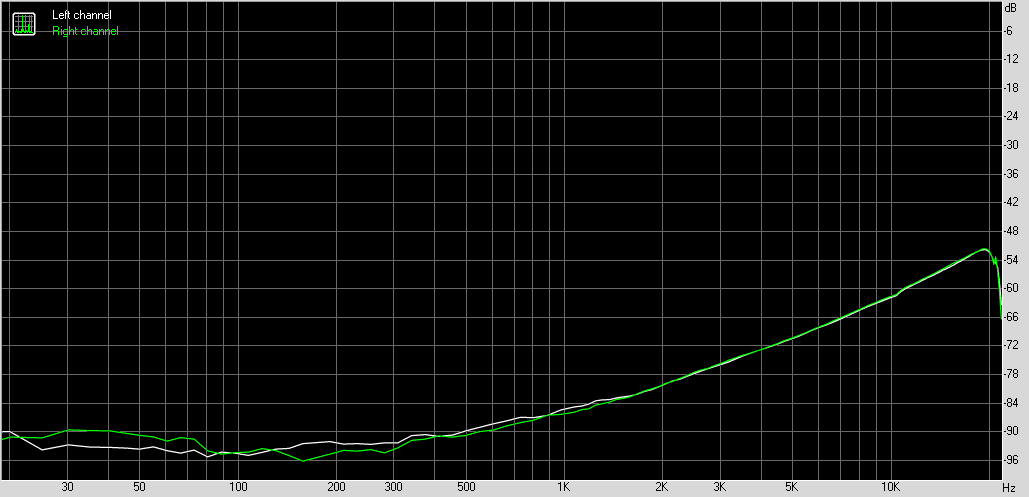

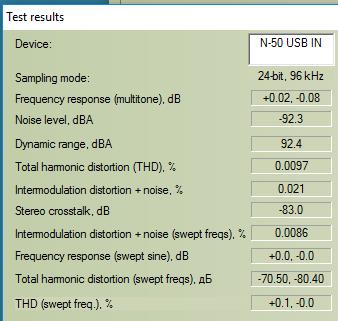

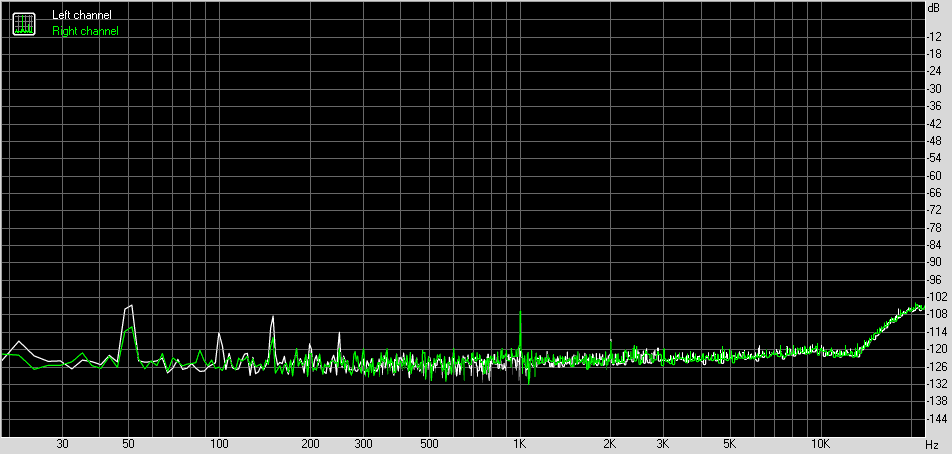

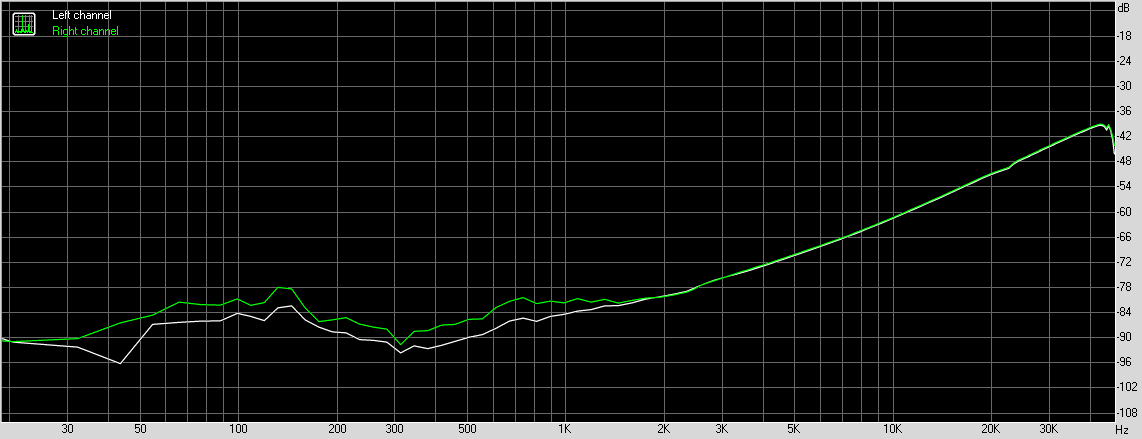

Muudame natuke mõõtmistingimusi - sisendiks seekord USB IN ja RMAA seadeks sai 24/96.

Lisaks vahetasin DOS toitesiluris 200uF Elnad 1000uF Panasonic FM-ide vastu (kinnituskruvid ei tahtnud Elnade vahelt läbi mahtuda):





Uurin homme natuke edasi, toitemüra (selle harmoonilisi) võiks ju kuidagi väiksemaks saada ...

Edit:

Võrreldavuse huvides tuleb enne edasisi tegevusi korrata mõõtmist ka cd-mängija plaadilt.
Vasta
#8
Ma ei usu et DOS aste opakatel astmega THD numbrite osas eriti võistelda suudab, DOS-is on negatiivne tagasisidet põhimõtteliselt olematu, opakaga aga väge tugev ja sellega tõmmatake THD alla.
Vasta
#9
moi on Raymondiga kokku rääkinud ;-)

Minu küsimus Rayle (üleeile) oli:

"Anyhow, the FFT (of RMAA) shows the spikes of 2-nd and 3-rd harmonics that have increased - do you happen to have any idea about if I am just seeing the natural performance level of the DOS?"

Tema vastas:

"Not bad at all, with the 2nd harmonic <-80dB. This is natural behaviour indeed, the DOS is a single-ended circuit so it will show more harmonics. But these values are nothing to worry about. More important: the DOS doesn't have any feedback, unlike the opamps, and it is this lack of feedback that gives it the nice open sound character."

Aga audimehega on kokku lepitud võrdluskuulamine - tema stock-pill vs minu tuunitu.
Et kas mingit vahet üldse kuuleb...
Vasta
#10

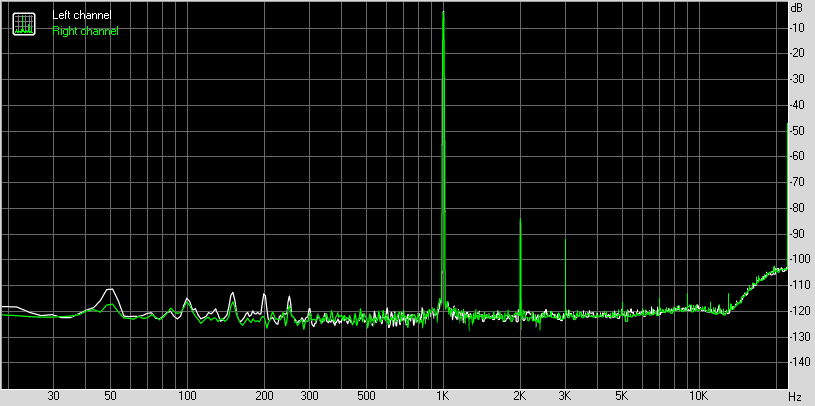

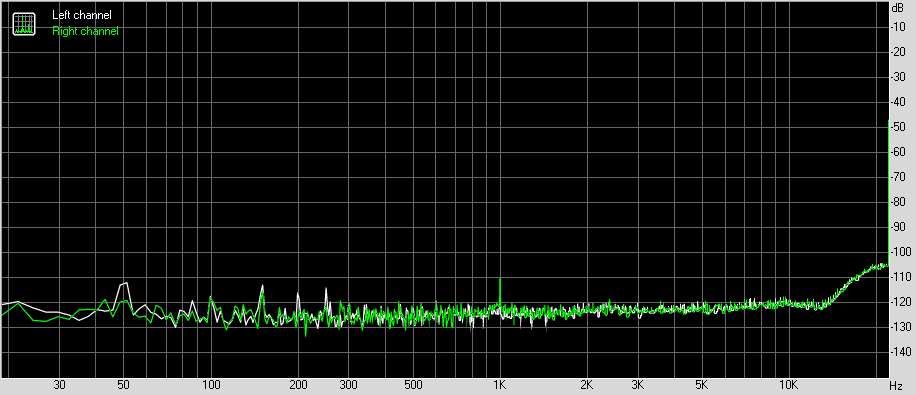

Tegin veel kord cd-mängijalt läbi optilise kaabli mängitud ning Audacityga salvestatud wav-faili kordusmõõtmised (16bit, 44kHz):





Kas 100Hz võrgumüra ongi optilisel sisendil (USB-ga võrreldes) madalam või tekitab efekti erinev diskreetimissagedus (44 vs 96 kHz) ...
Vasta
