Eelvõimendi Onkyo P-303 renoveerimine
#31
(08-07-2020, 11:04 PM)martk Kirjutas: Ilma skeemi süvenemata vahetaks 0.47uF lüüdid 1uF kile vastu ja 1uF lüüdid 1-3,3uF kile vastu.

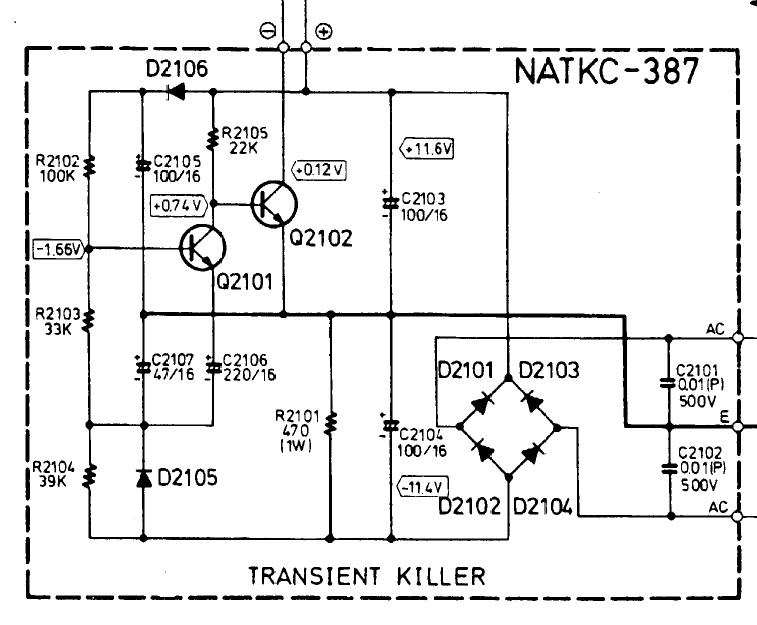

Nuujah, see 0,47uF lüüt on releemähisega paralleelselt - hing tõrgub sinna kilekondet asemele panemast  Smile

Need 1uF lüüdid on pingeregulaatortransistoride baasiahelas olevatel stabilitronidel (zenerid praeguses spiigis) - ka sinna tunduvad kiled ülepingutamisena...
Vasta
#32
(09-07-2020, 06:21 PM)madis64 Kirjutas:
(08-07-2020, 11:04 PM)martk Kirjutas: Ilma skeemi süvenemata vahetaks 0.47uF lüüdid 1uF kile vastu ja 1uF lüüdid 1-3,3uF kile vastu.
Nuujah, see 0,47uF lüüt on releemähisega paralleelselt - hing tõrgub sinna kilekondet asemele panemast  Smile

Need 1uF lüüdid on pingeregulaatortransistoride baasiahelas olevatel stabilitronidel (zenerid praeguses spiigis) - ka sinna tunduvad kiled ülepingutamisena...
Minu praktikas väiksemahulised lüüdid  kaotavad ajas oma mahutavuse kiiremini kui suuremad.
Vasta
#33
(09-07-2020, 07:22 PM)martk Kirjutas: Minu praktikas väiksemahulised lüüdid  kaotavad ajas oma mahutavuse kiiremini kui suuremad.

Nii ongi, kuid siiski miski hinges tõrgub sinna kilesid paigutamast...
Vasta
#34

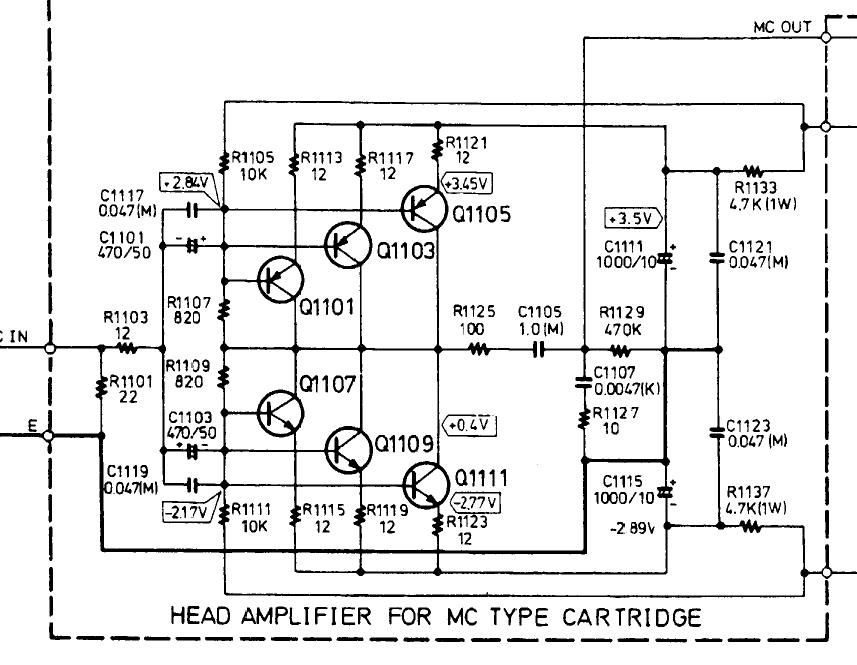

MC eelvõimendusastme sisendkonde - algselt 470uF lüüt sillatud 0,047uF kilekondega.

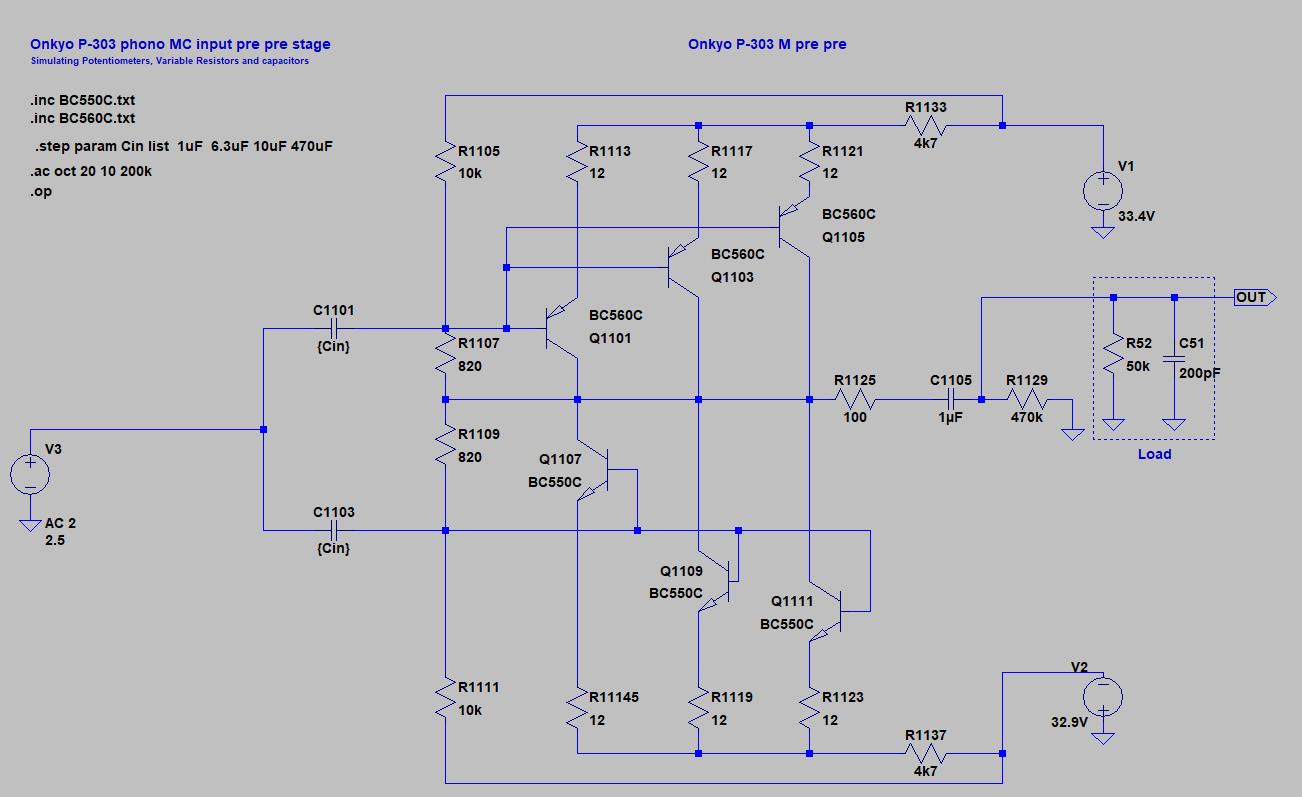

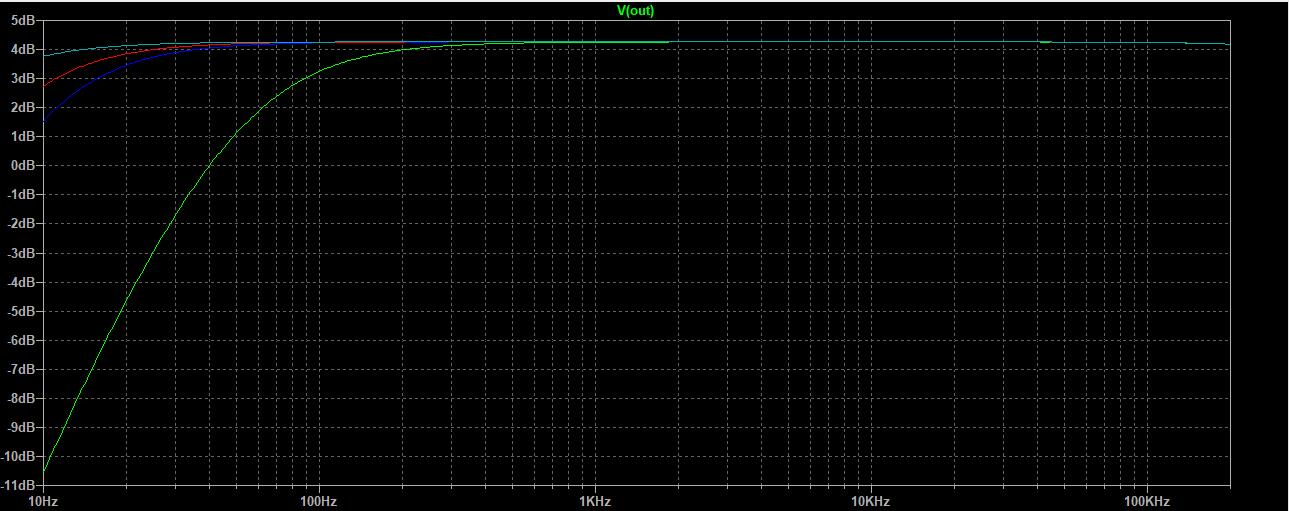

Simulatsioon siis selline:


- 1uF on ilmselgelt vähe, 6,3uF juba nagu käiks, kuid 10uF kilekonde võiks piisav olla - proovib siis sellisega...

BC550/560 transistoride kasutamise pärast mudelis võiks ju vabandada, kuid suunda nad ilmselgelt osundavad.
Vasta
#35
Üldhügieeni teema - pingeregulaatoritransistorid on üsna kuumalt "käinud" - viikude joodiste ümber oli näha pragude algeid või arenevaid pragusid.

Jootsin need otsad kõik üle.

Regulaatoritransistoridele on ilmselt kasulik ka radiaatorid külge panna - eelmisel P-303-l oli varasemate hoolduste käigus sinna iselõigatud alumiiniumribad kruvitud.
Vasta
#36
Vahekokkuvõte: MC-fonosisendi eelvõimendusaste:



R101/102 => 22R => 100R (22 oomi näib MC helipeale liiga suure koormusena)

C101/103 => 470/50 => 10uF Wima MKS (kaalusin ka eBays olevaid polüpropüleene, kuid mõõtmed kipuvad suureks jääma - keskkonnamürad, induktiivsused jne, signaal neil ju ikka 0,4mV suurusjärgus)
C117/119 => 0,047uF => eemaldada

C107 => 0,0047uF => 220pF Wima MKS (milleks väljundsignaali liigselt lühistada kõrgete poolel. Kui heli ei meeldi, saab mahtuvust lihtsalt juurde joota)

C111/115 => 1000/10 => 1000/10 FM
Vasta
#37
Vahekokkuvõte: relee juhtimisplaat:



- kõik konded sai vahetatud samade nominaalidega 35V FM-ide vastu.
Vasta
#38

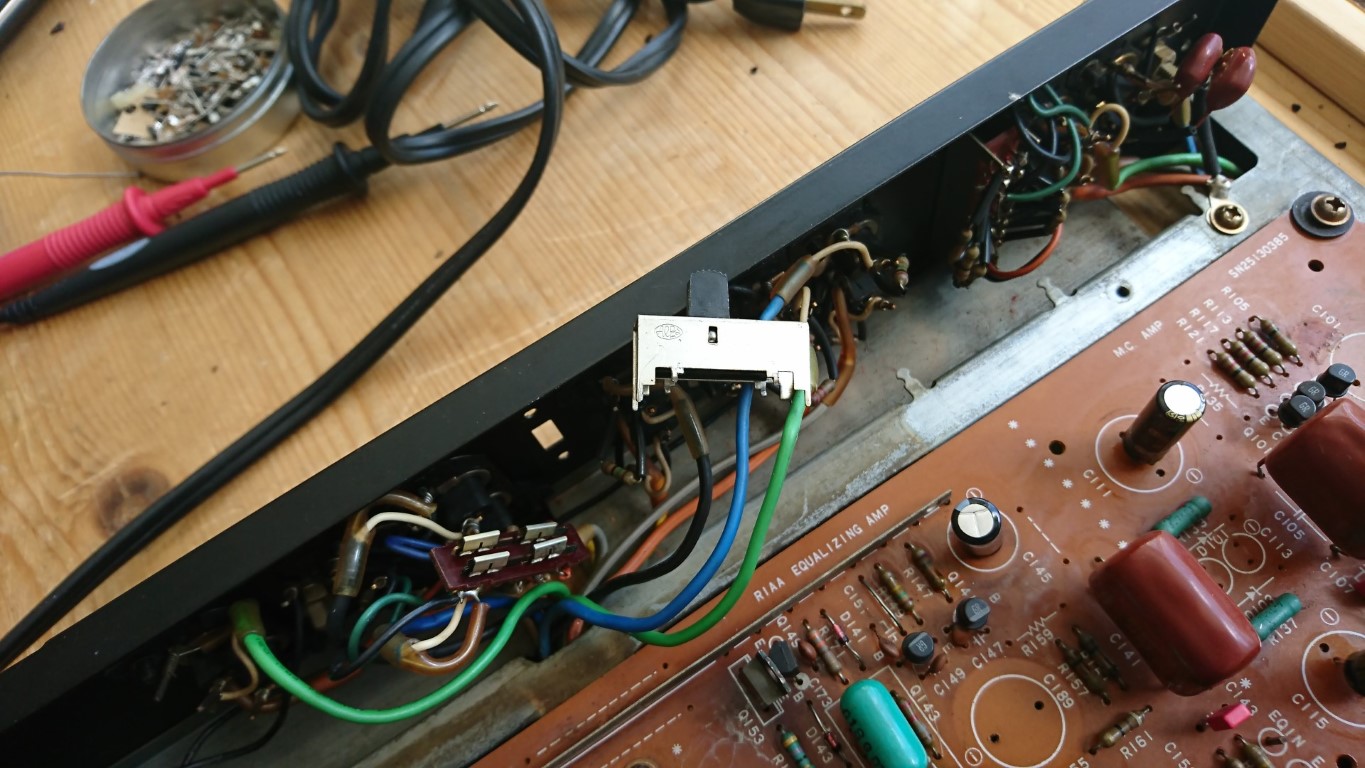

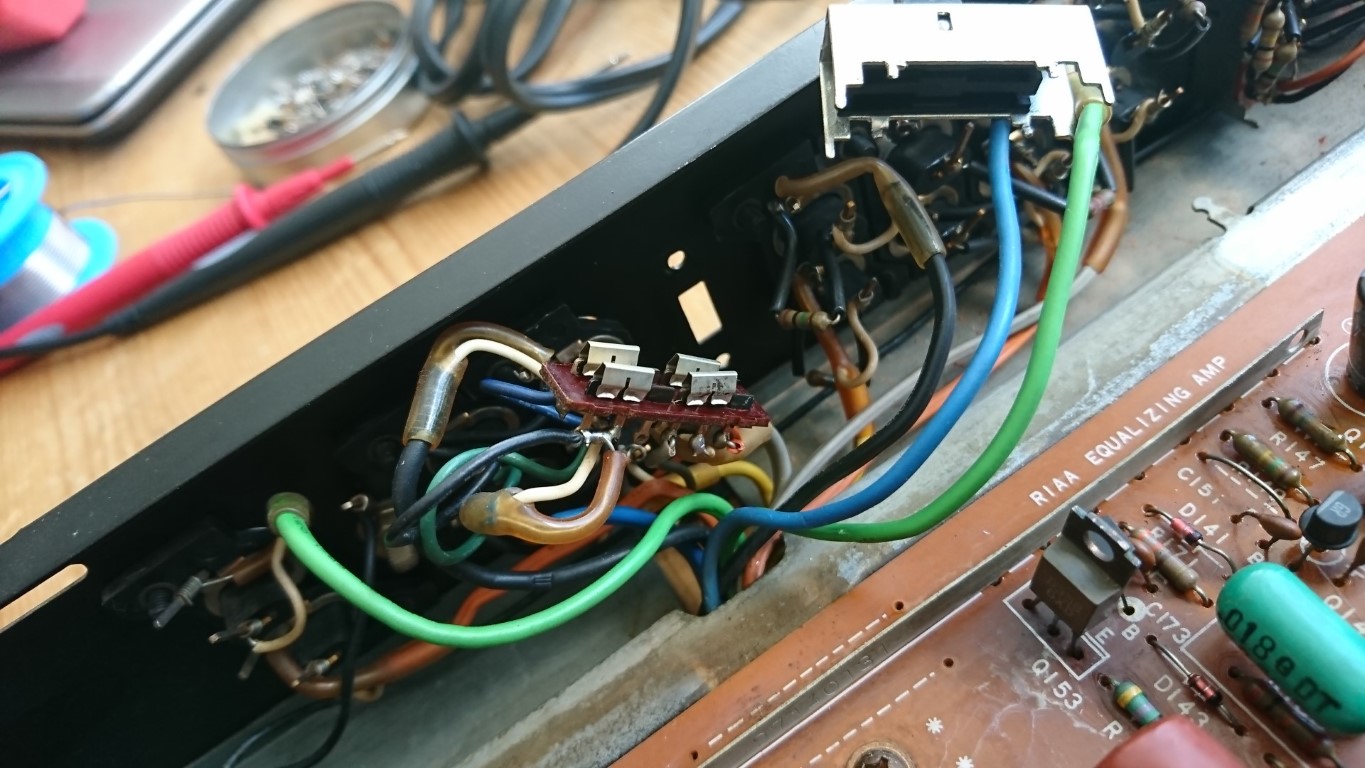

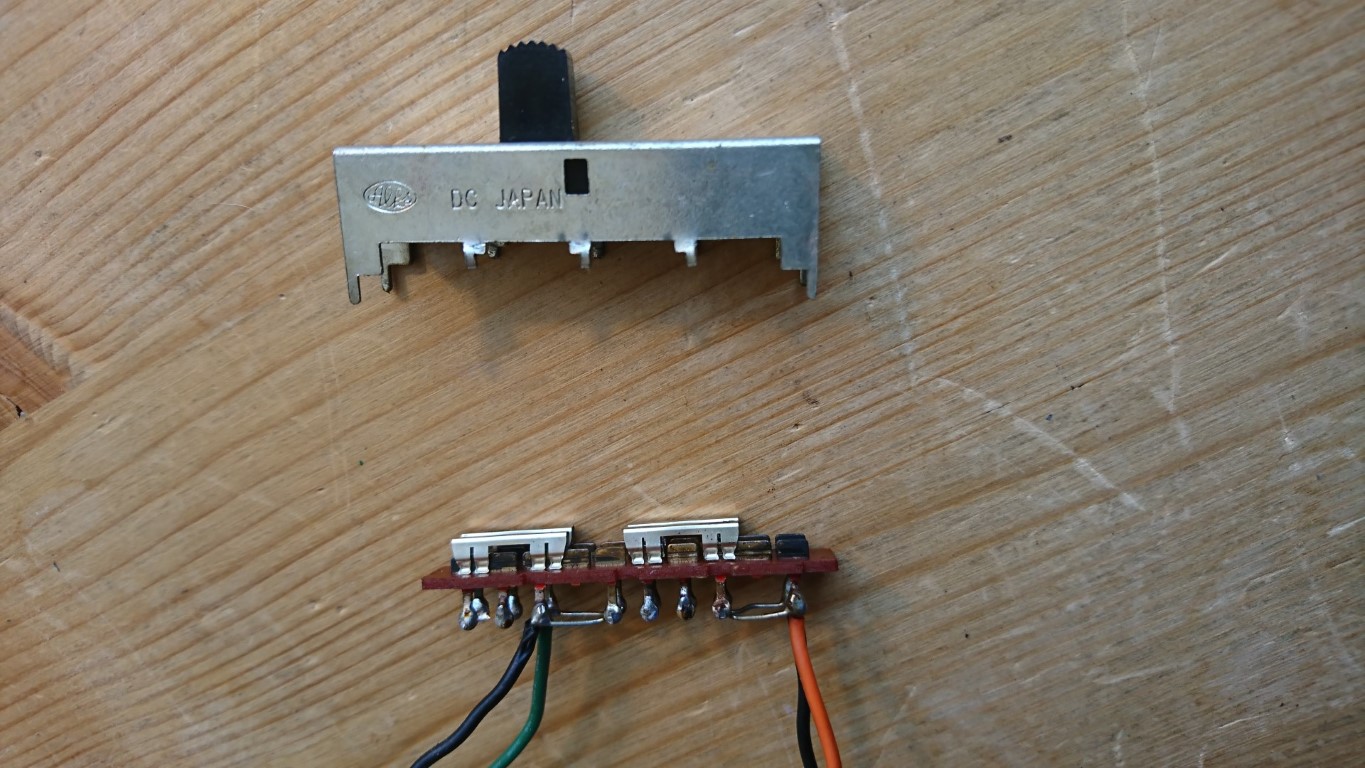

Signaalile natuke lähemale - ekvalaiseripesade lüliti:

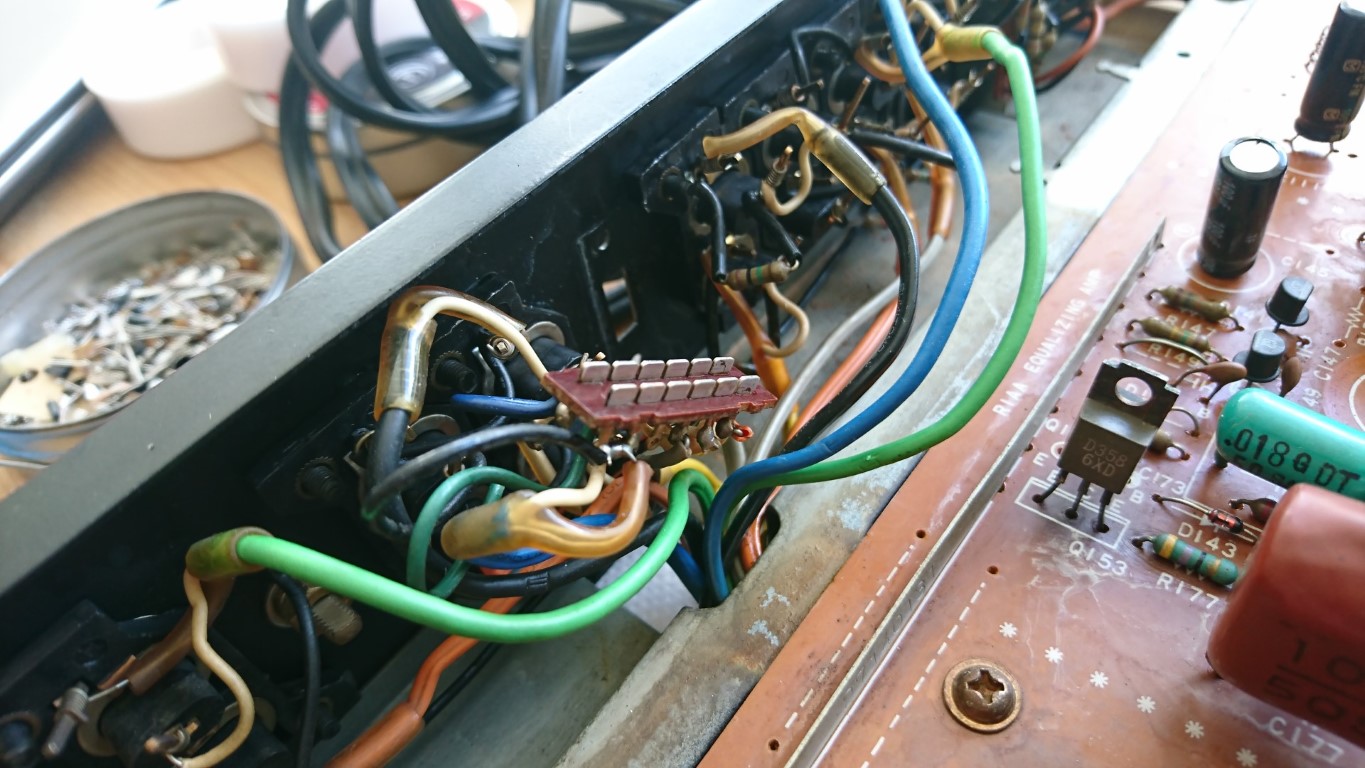

No ei näe sisu kuigi hea välja, sellisest mustusest ei viitsi küll tulevikus signaali läbi pressida:

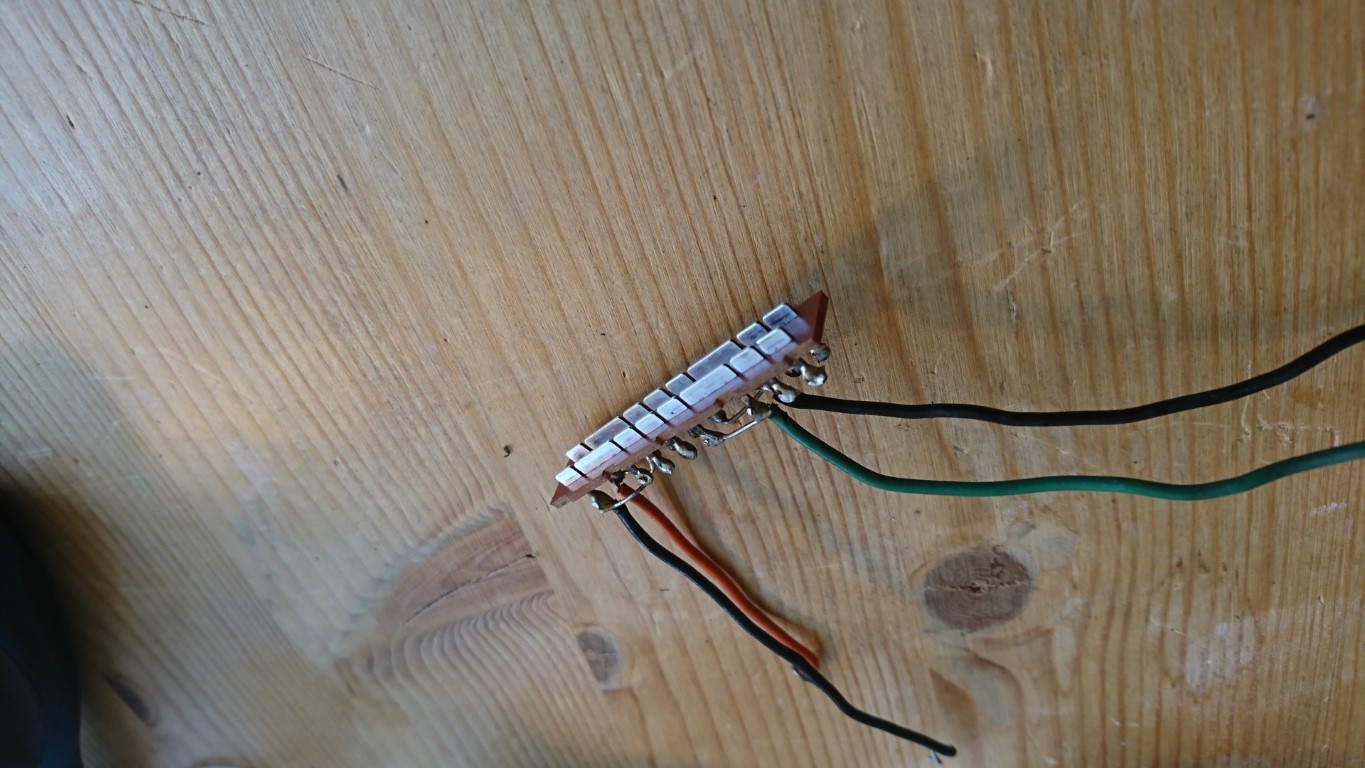

Peale mõningast puhastust näeb hoopis parem välja:

Vasta
#39

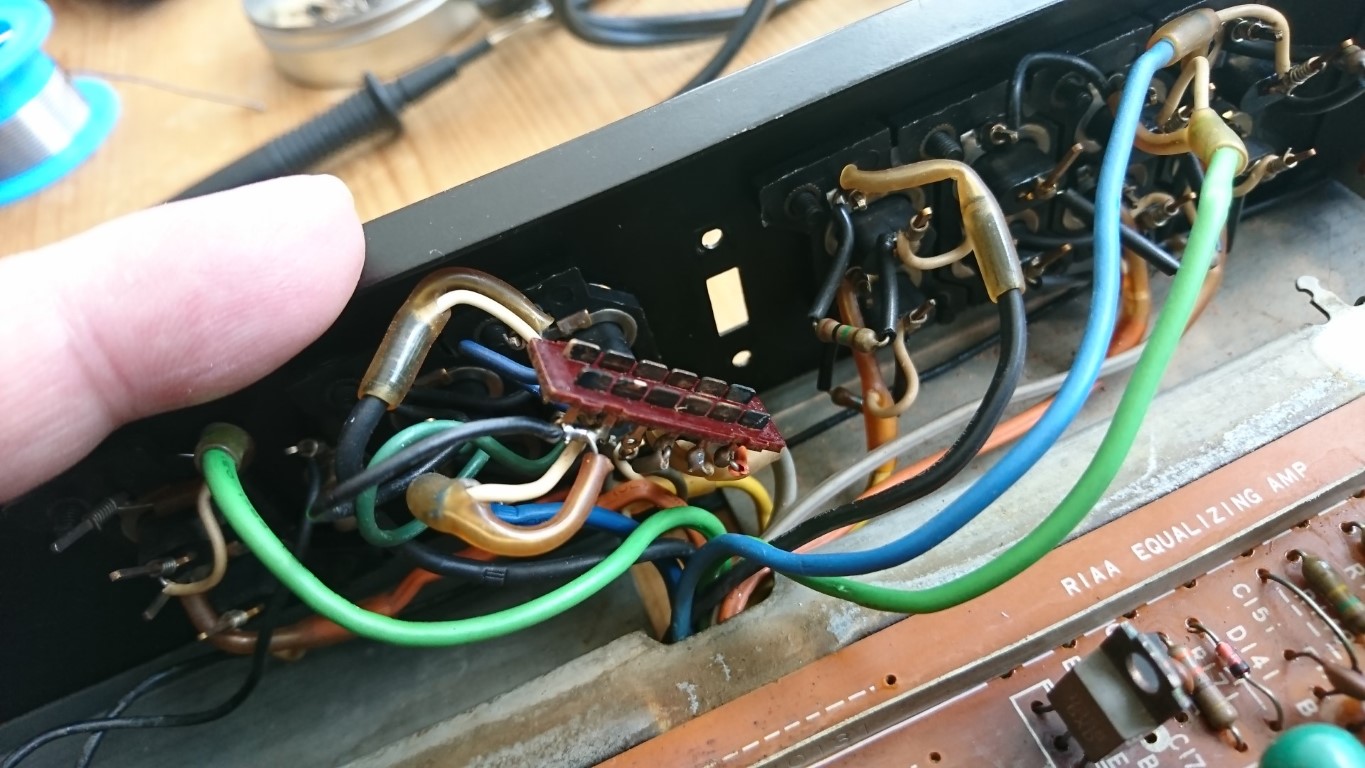

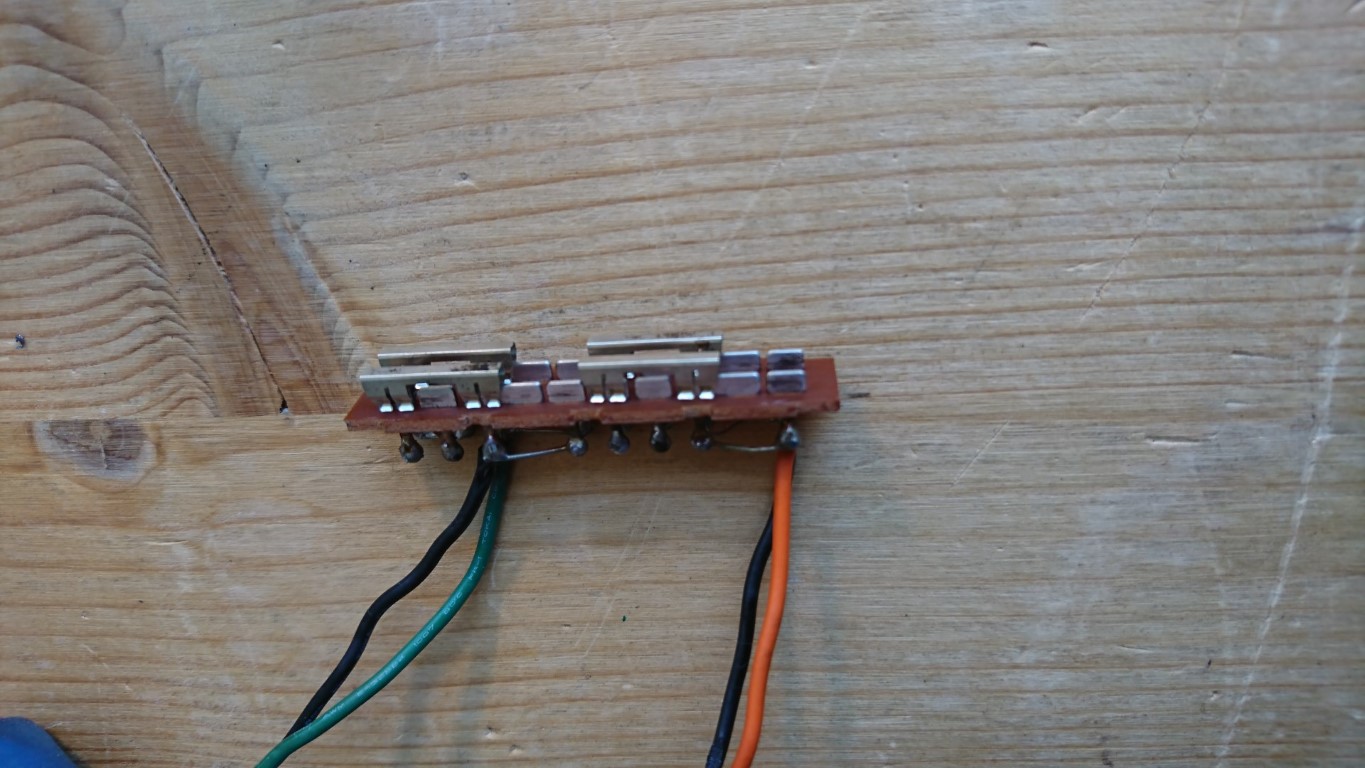

Nõrgemale signaalile veel lähemale - MM-fonosisendi koormustelüliti:


Ei näe just 4 mV signaalinivoo vääriline välja:

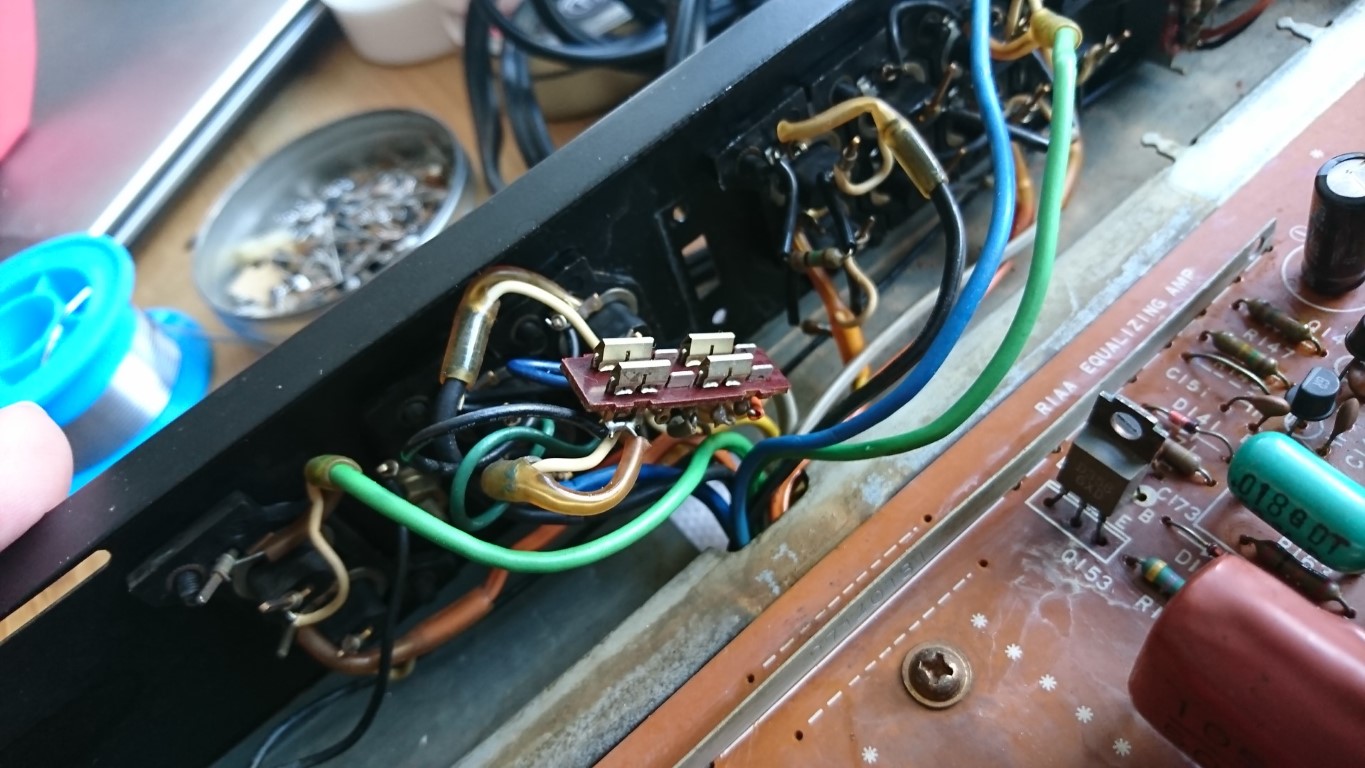

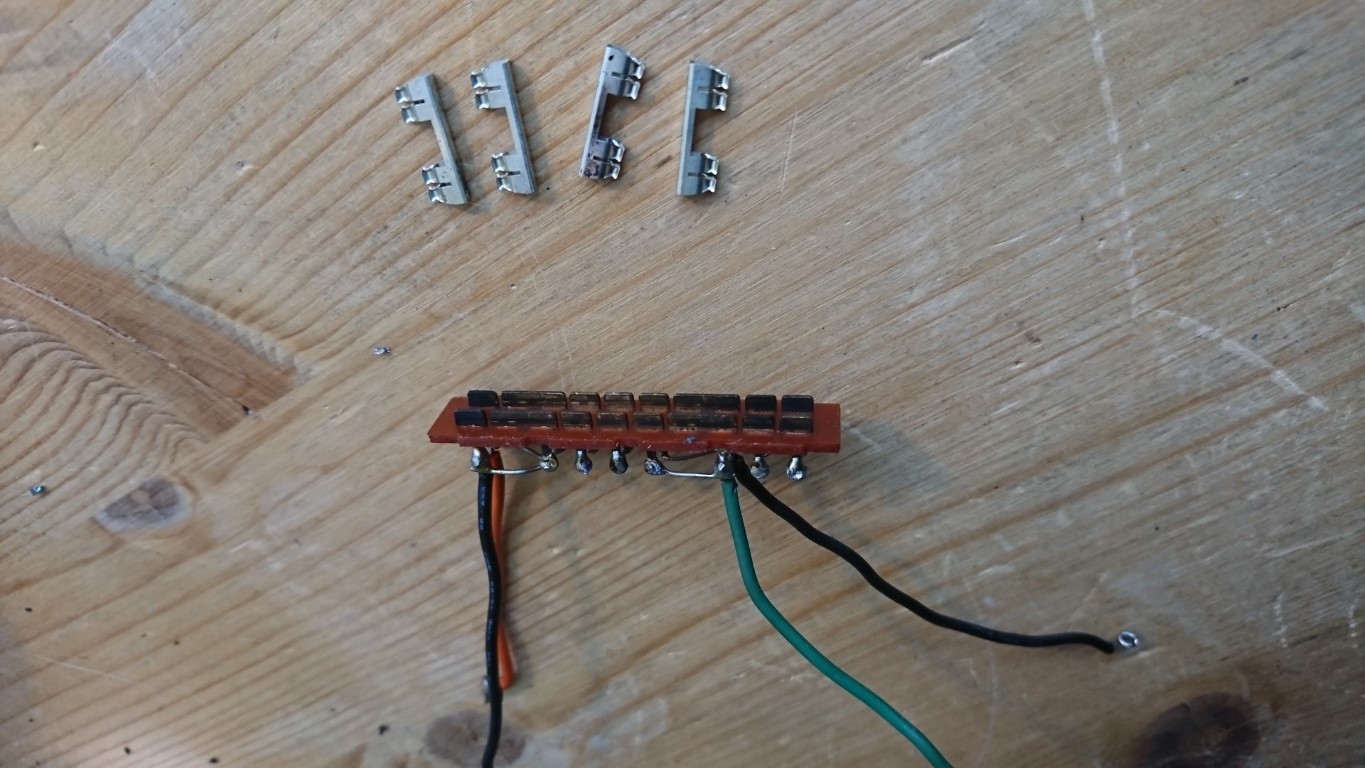

Nii on juba parem:

Vasta
#40
Kui midagi teha, võib mõnikord ka põhjalikult teha...

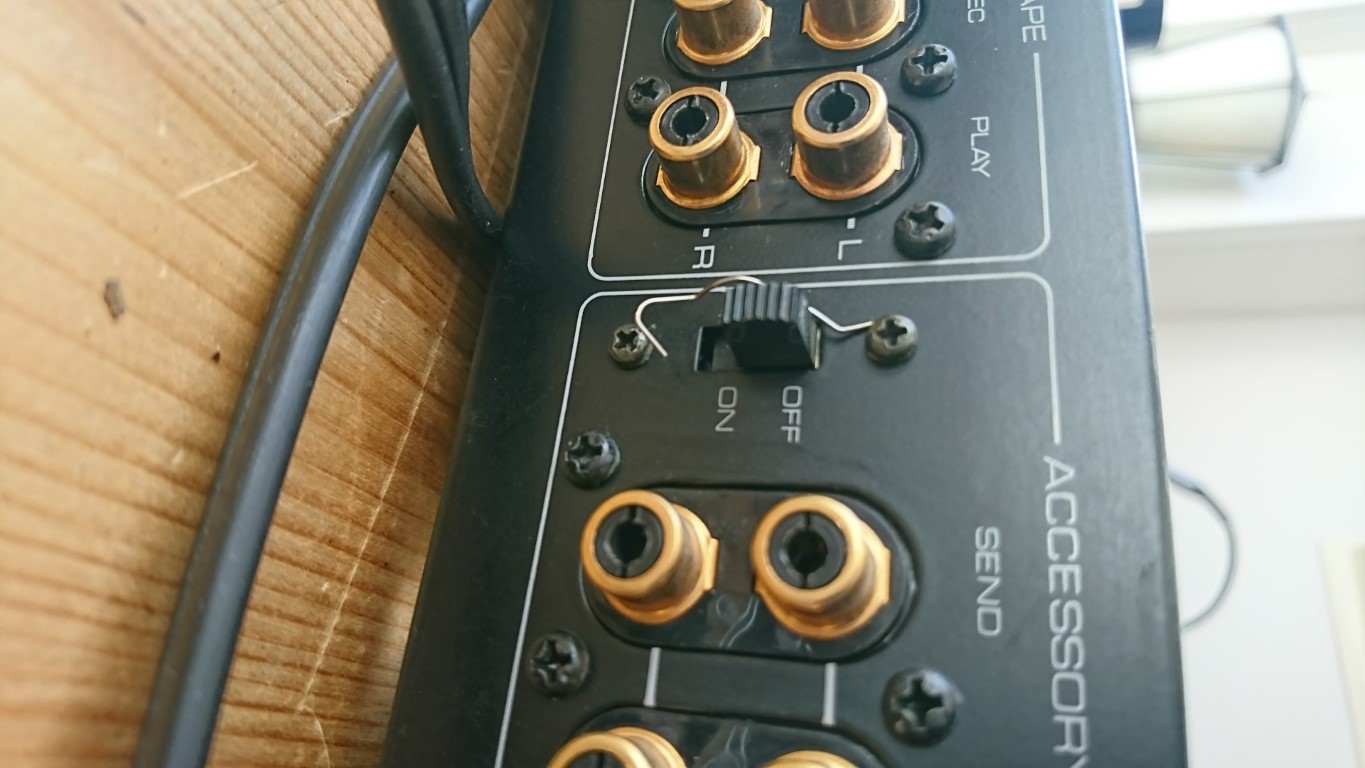

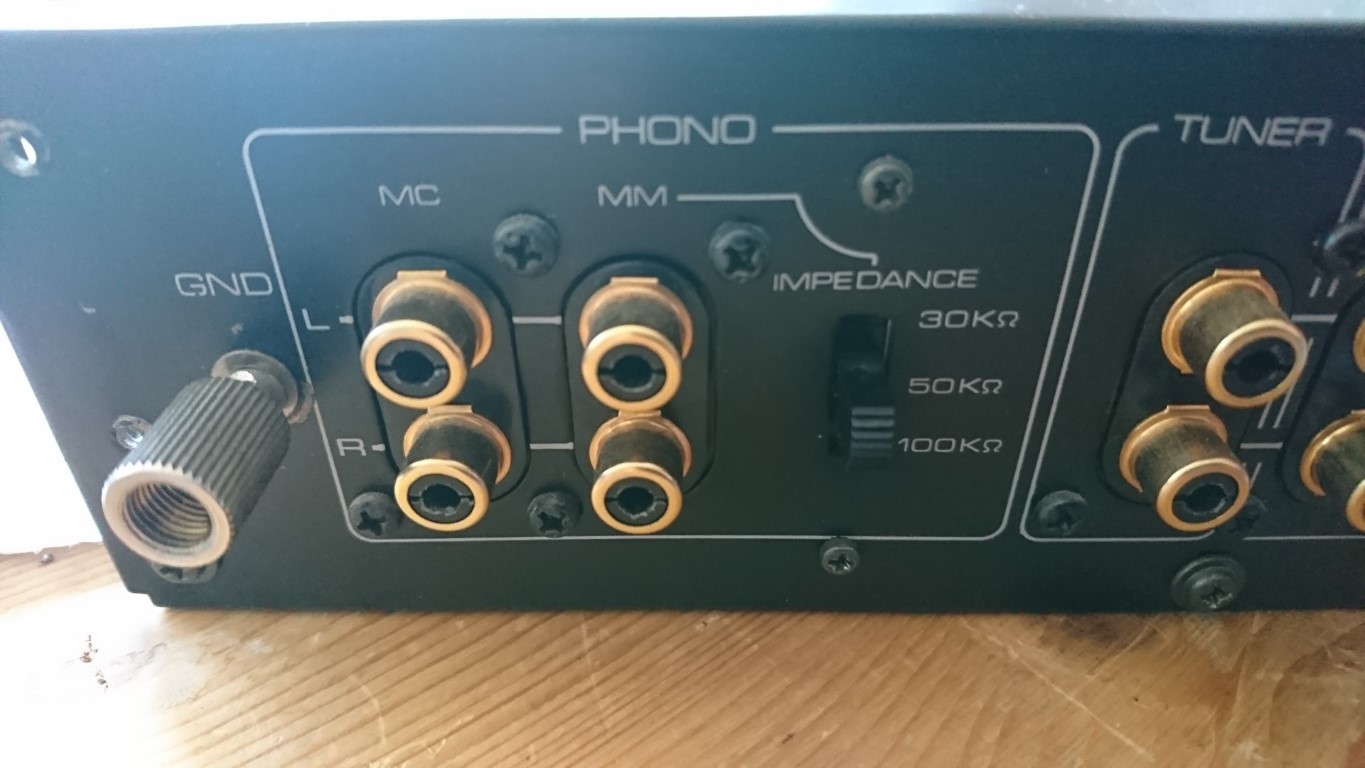

MM ja MC sisendite RCA pesad:

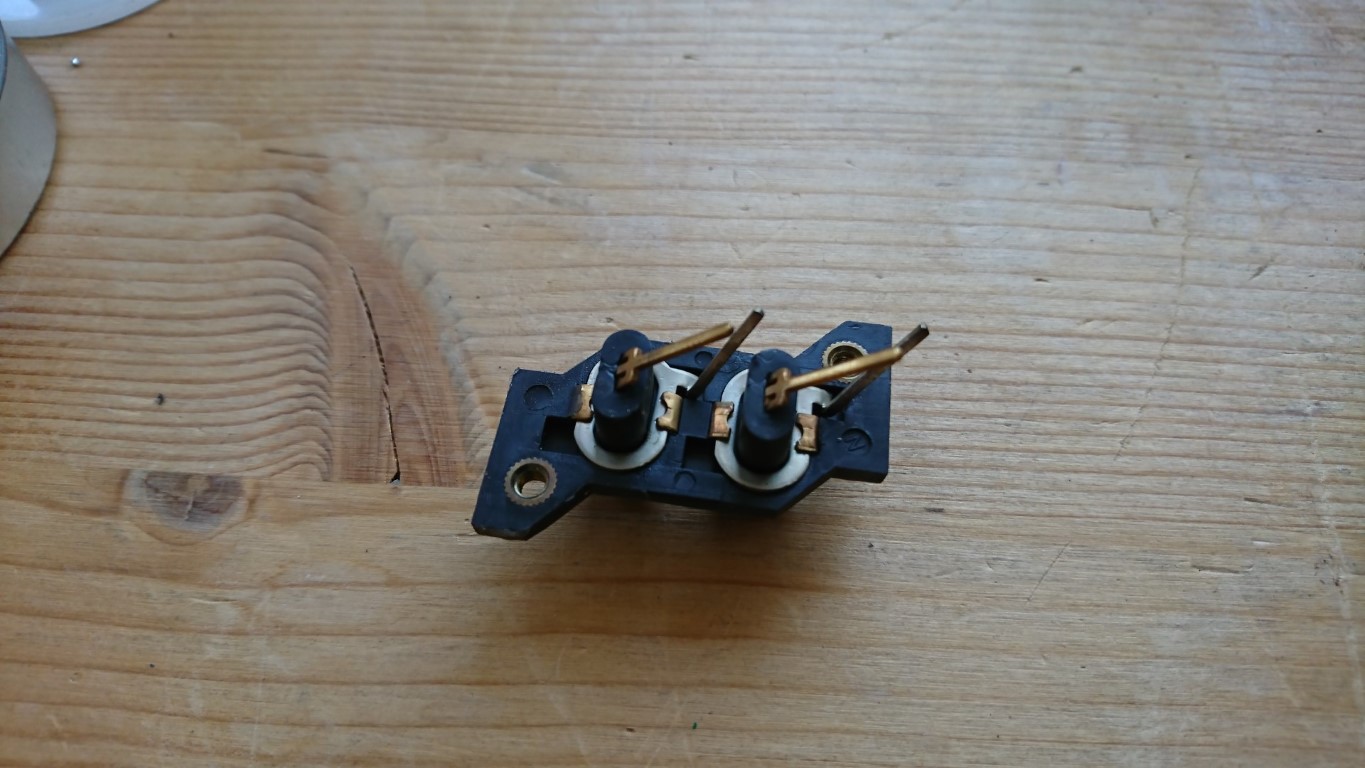

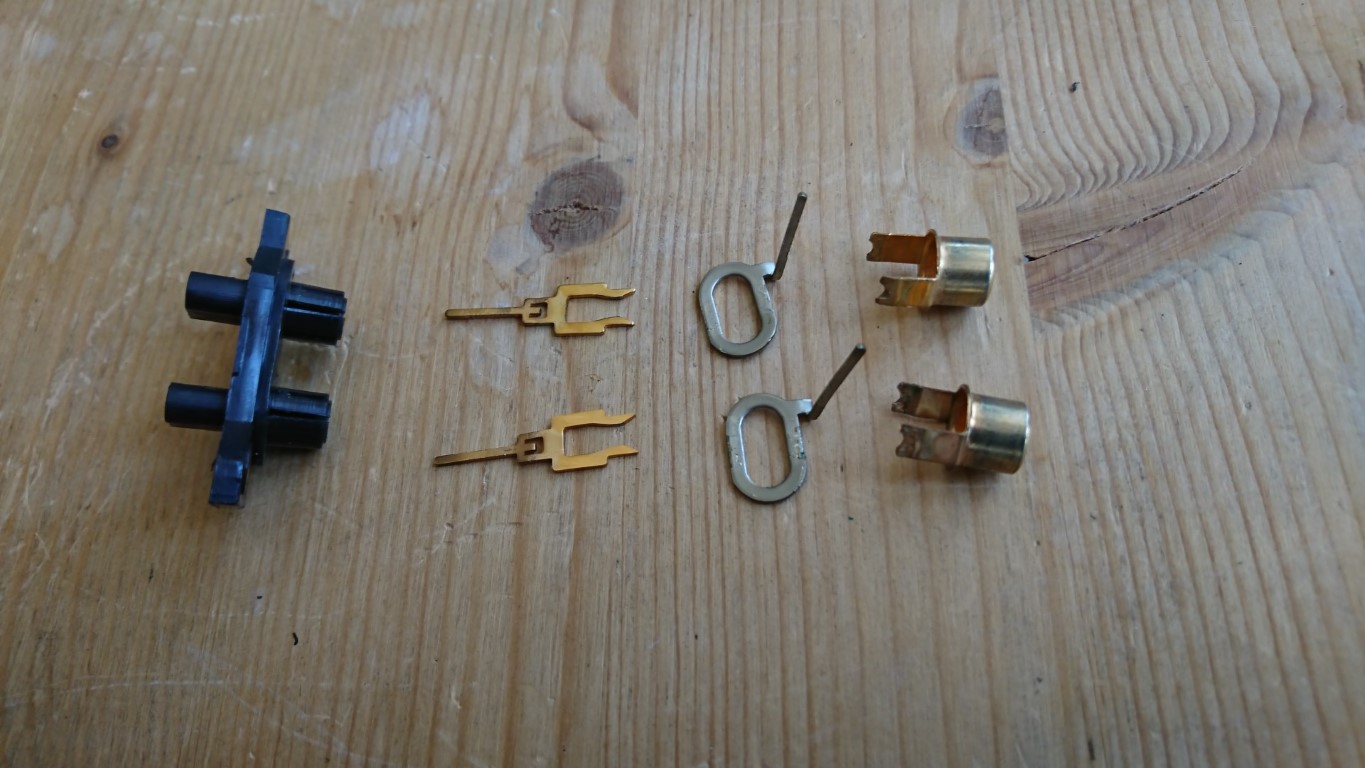

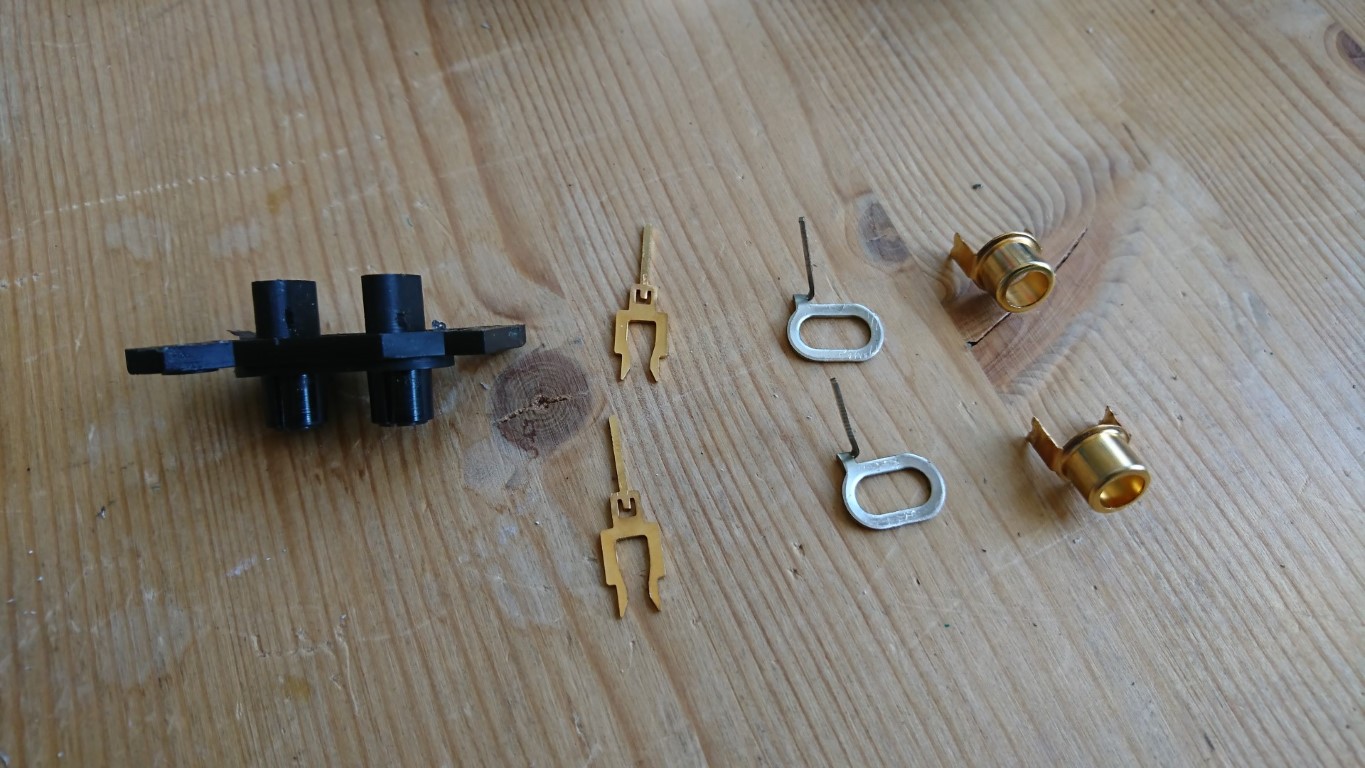

sai lahti võetud:

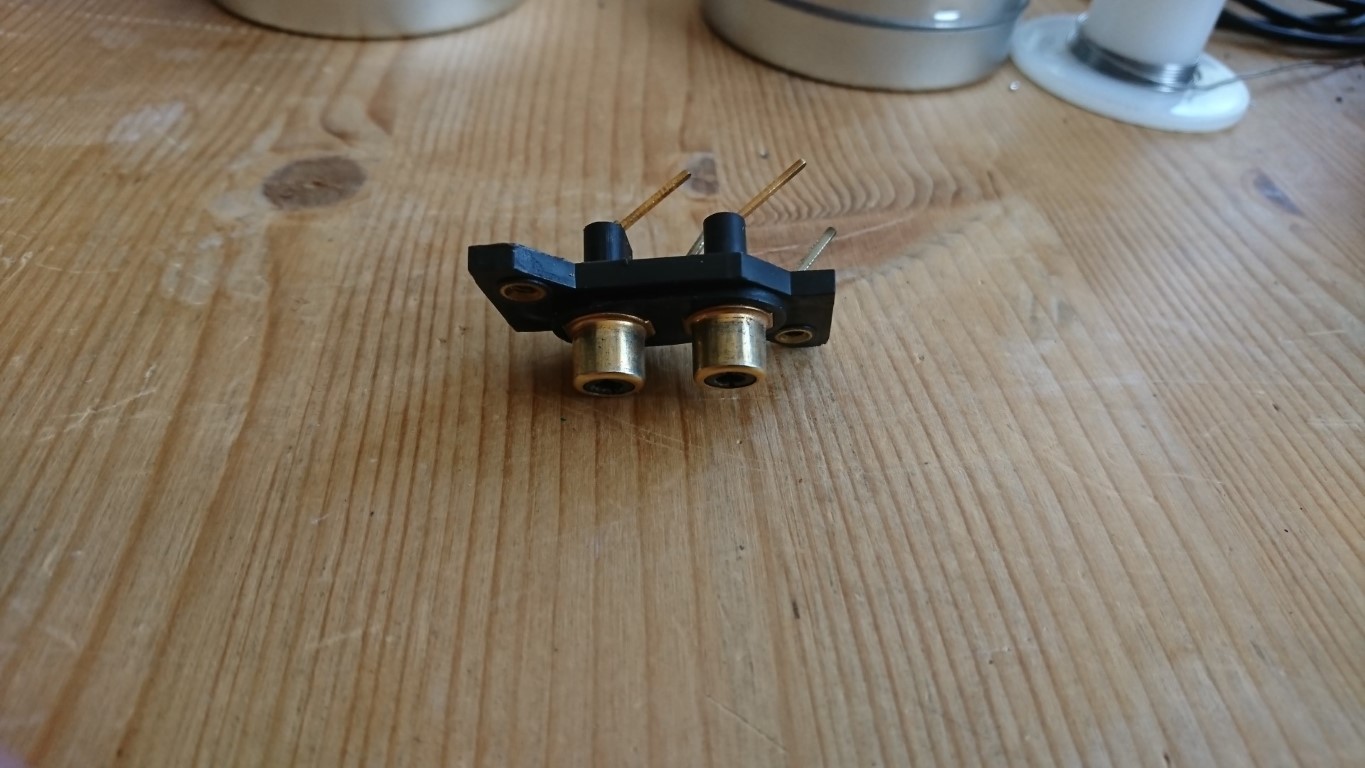

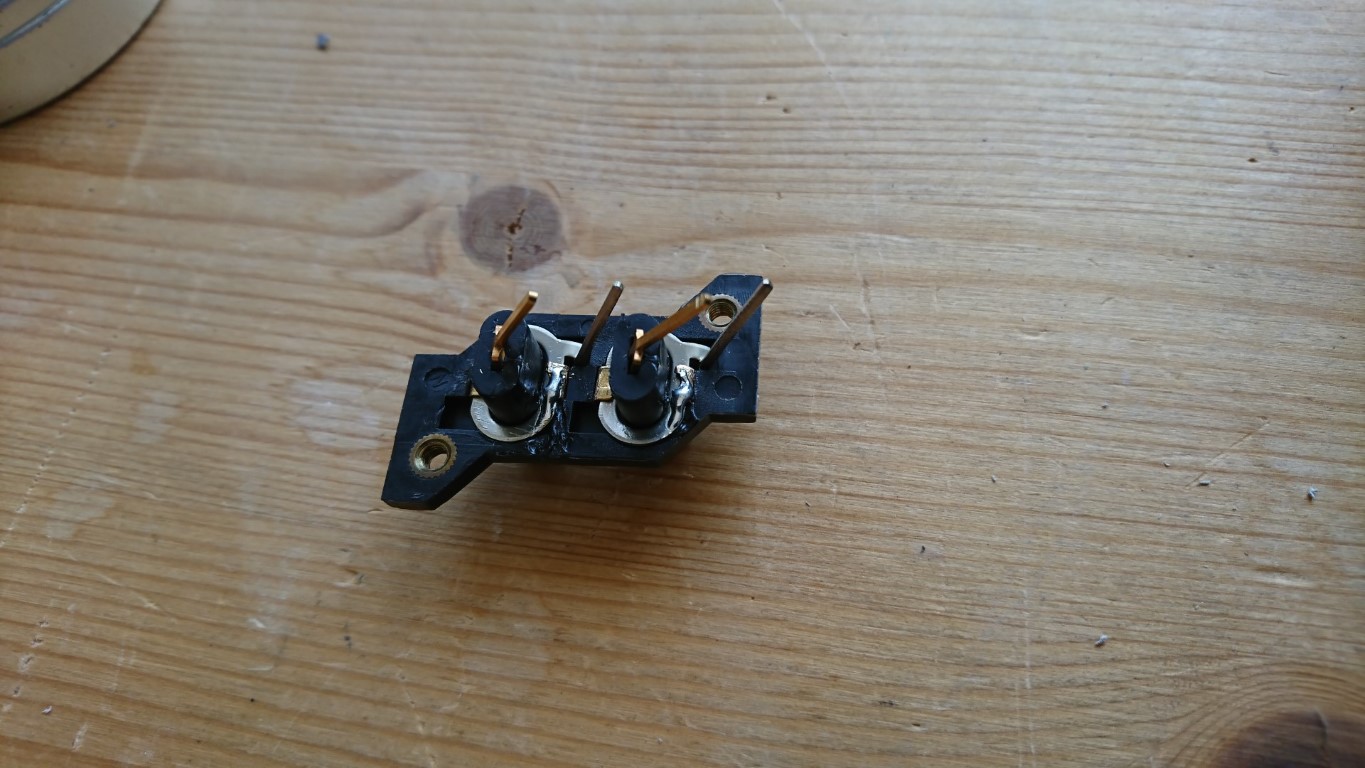

kontaktpinnad läikima löödud, kesk-klemmid koomale vajutatud (2,7 mm peale) ning rõngad viikude külge joodetud:


Vähemalt ööuni saab rahulik olema...
Vasta
