Võimendi Yamaha A-700 renoveerimine
#61
(05-01-2021, 11:53 PM)madis64 Kirjutas: Järgmiseks tämbriplokk:

Ma oleks C125/126 sisendkonded pannud 6,8uF WIMA. Samas tean su ökonoomitamist, et kui oss madalate kukkumist ei näita, siis kõik OK Smile
Vasta
#62
Ühe sisendtransi vaevalise baasisiirde tüürimiseks on 1uF piisav ja jääb veel ülegi.

Kui vanu skeeme (lüütide-eelsetest aegadest) lapata, leiab sealt analoogses funktsioonis ka 0,47 uF kondesid.
Vasta
#63

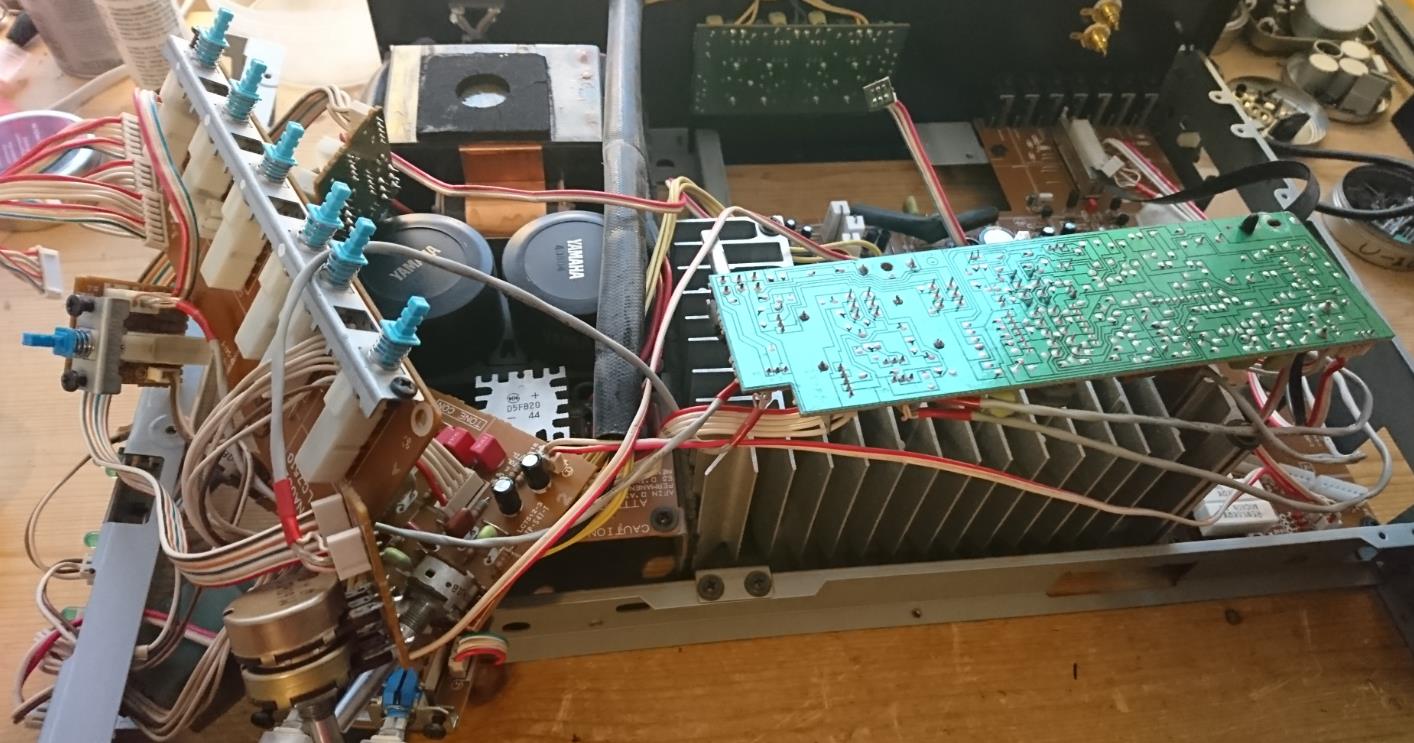

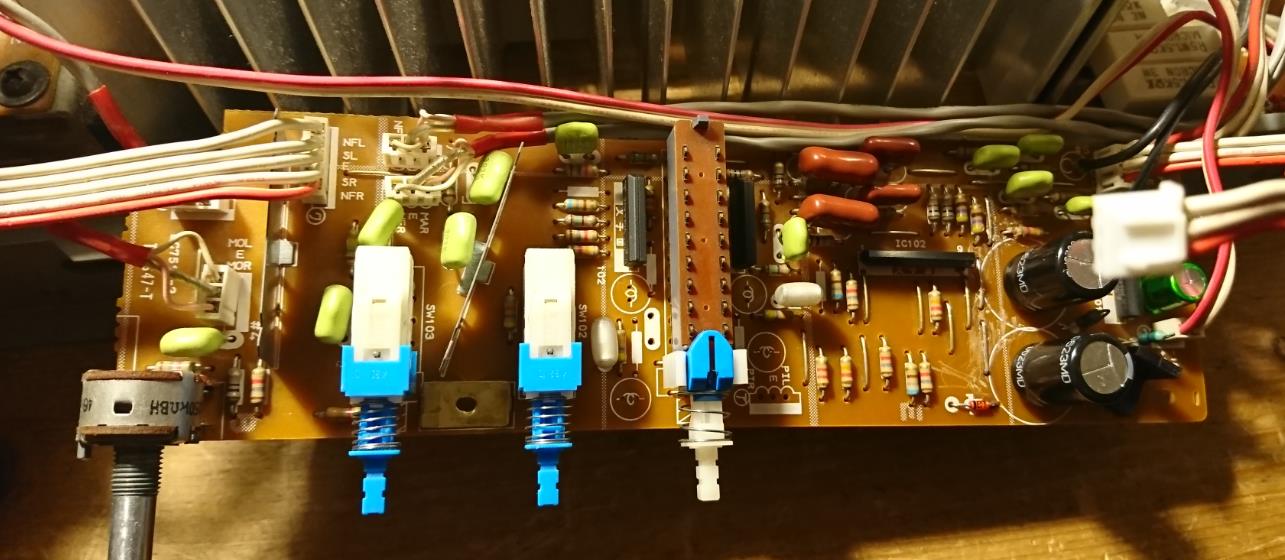

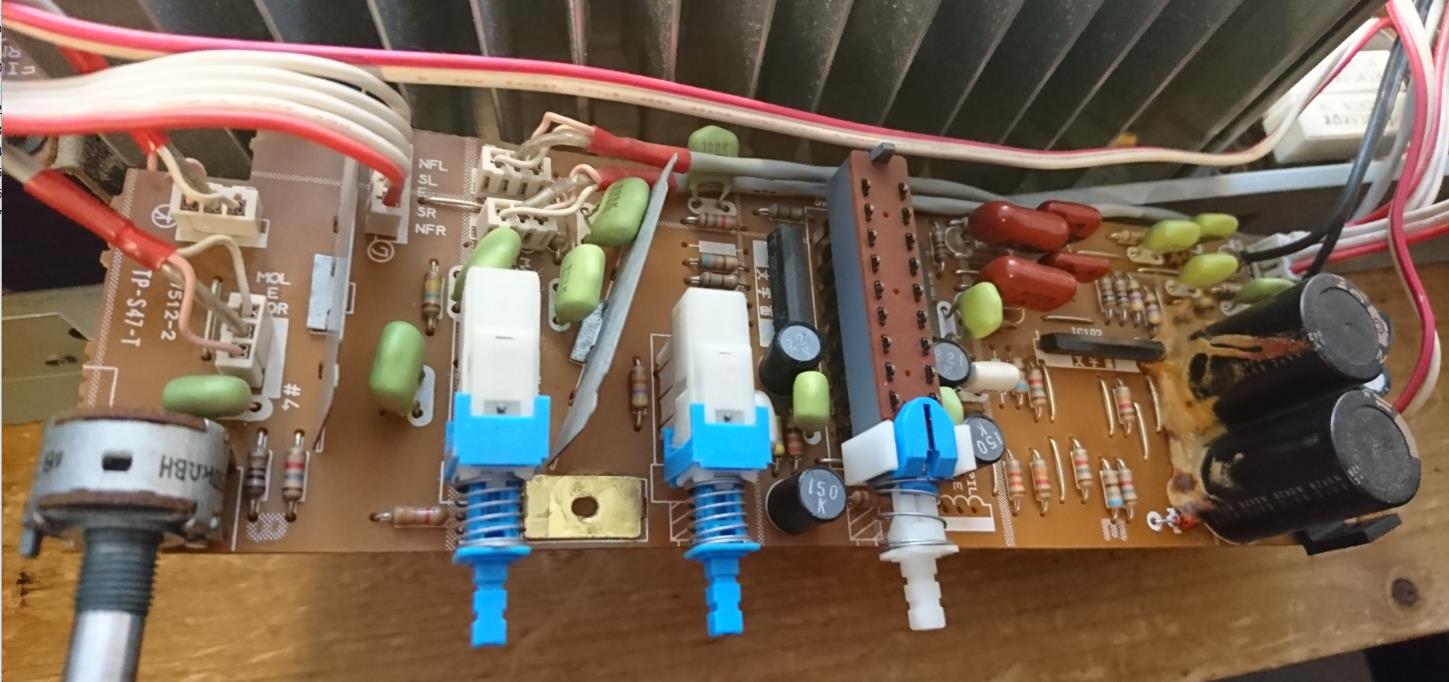

Viimane suurem plaat - fonovõimendi:


, ligipääsuks tuli võimendi kõrvale tekitada küllaltki suur "külakuhi":

Vasta
#64
Esimese sammuna loomulikult lülitid maha ja puhastusse:

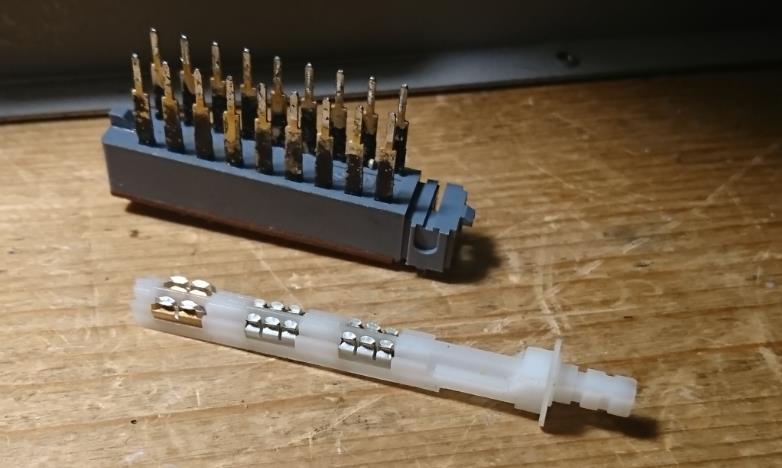

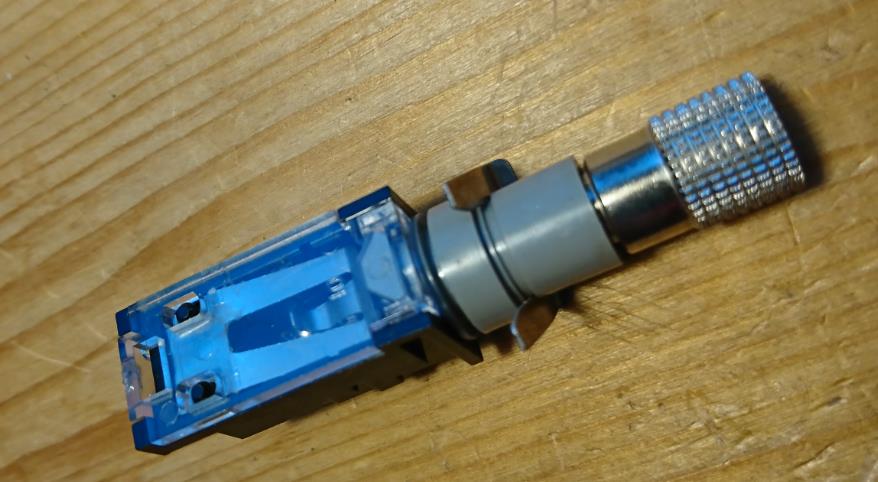

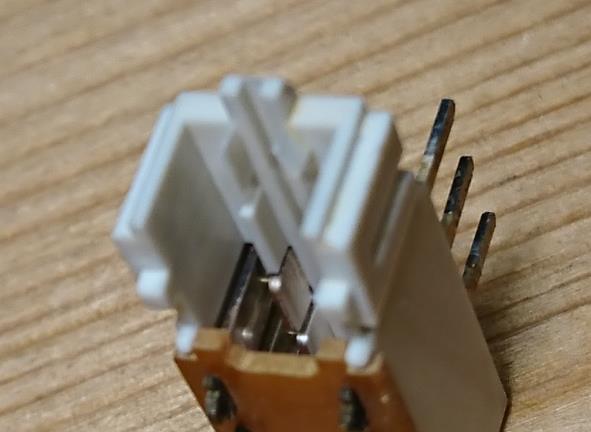

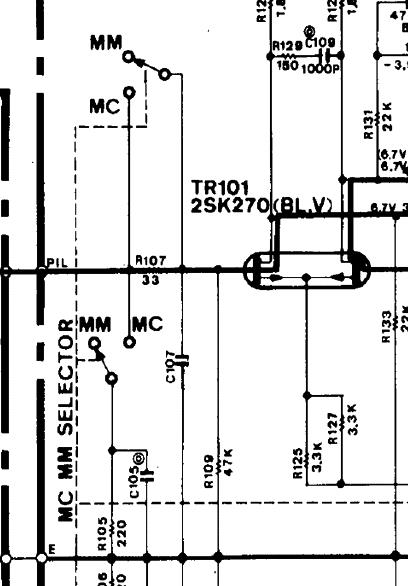

Huvitav nüanss on erivast materjalist lamellide kasutamine MM/MC lülitis:


Kontaktide lamellid olid "tavapäraselt kolletunud ja oksüdeerunud" - kokkupanduna said oma läike tagasi.
Vasta
#65

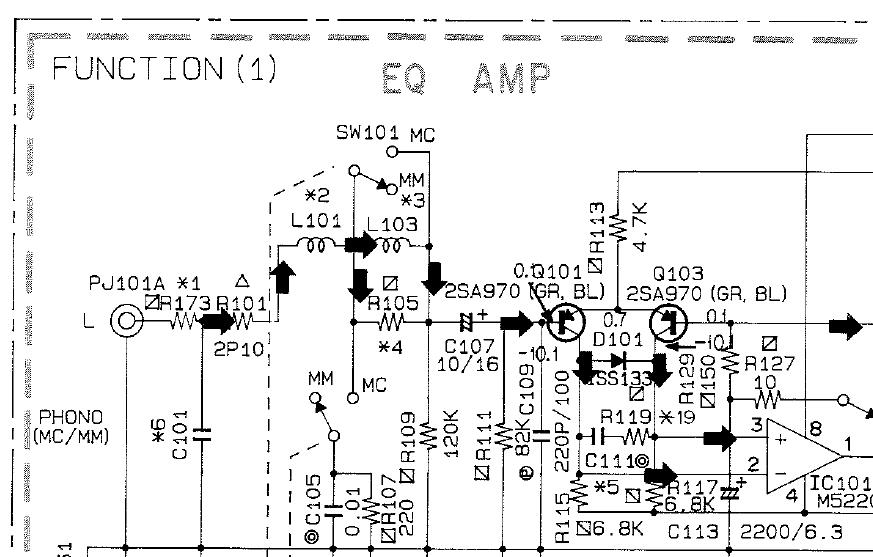

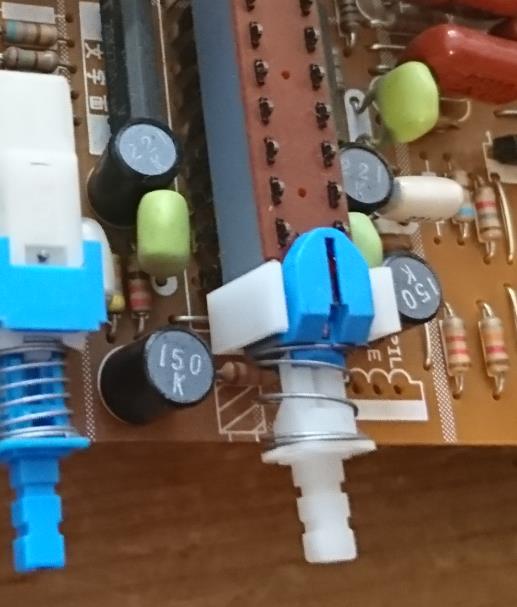

Seejärel üks asi, mis pani kukalt kratsima algul - mida need drosselid


siin teevad - skeemil


neid ju pole?

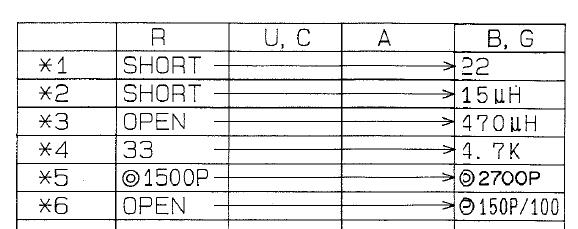

Lahenduse annab AX-700 skeem - vaja on europiidide ja brittide õrna kõrvakuulmist räige muusikalise energia eest kaitsta  Smile

Vasta
#66
Selline see plaat lõpuks sai:



NB! Osa takisteid sai plaadi alla joodetud.
Vasta
#67

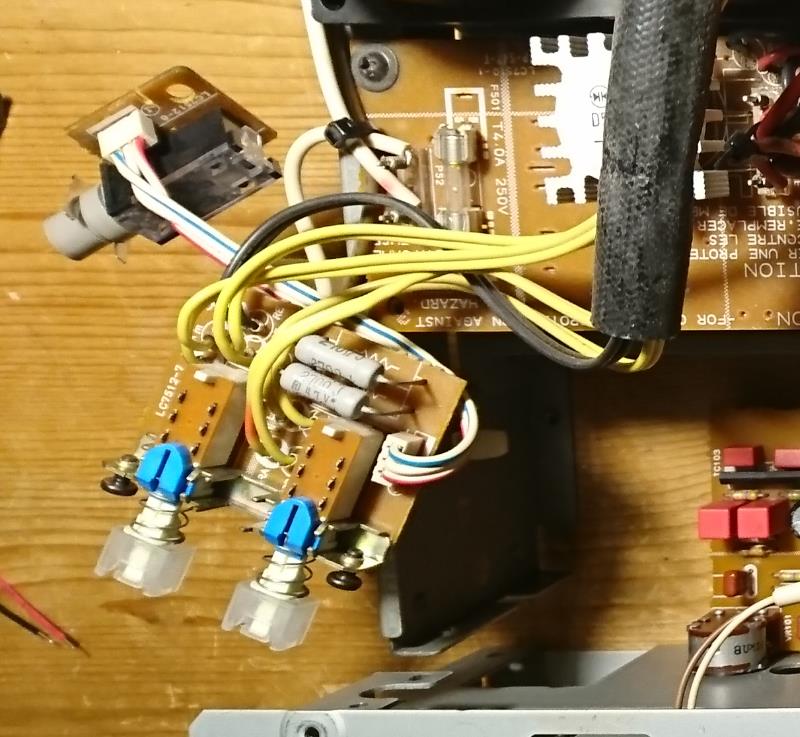

Esipaneeli juures on jäänud järgi ainult kaks plaati - kõlarilülitiplaat ja klapipesaplaat:


Võtab klapipesa kõigepealt


Eelmine omanik kurtis, et klapiväljundis oli moonutus, samas kui kõlarites ei olnud. Ega oskagi muud arvata, kui et selline kontaktpind


ei ole kuigi meeldiv.

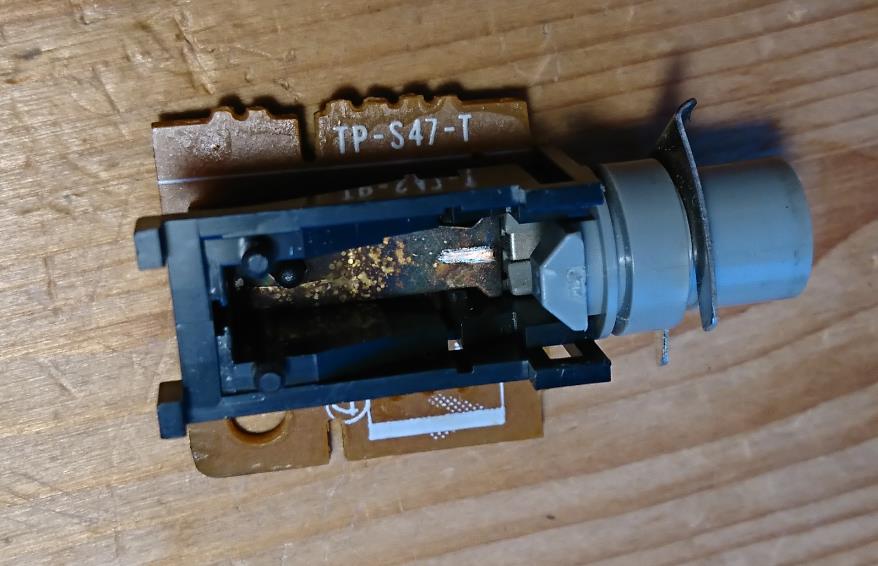

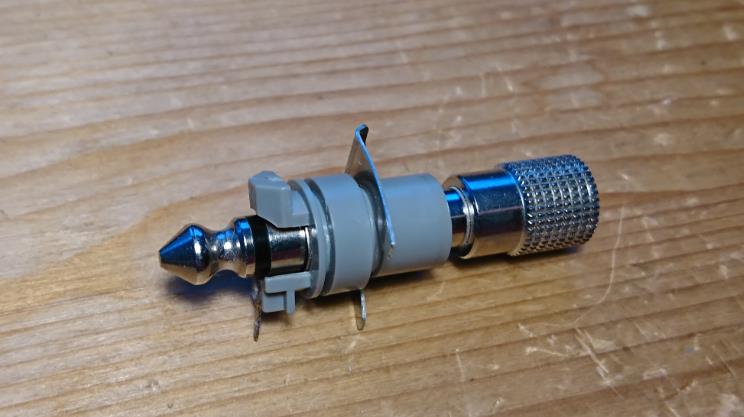

Sai seda siis natuke puhastatud:

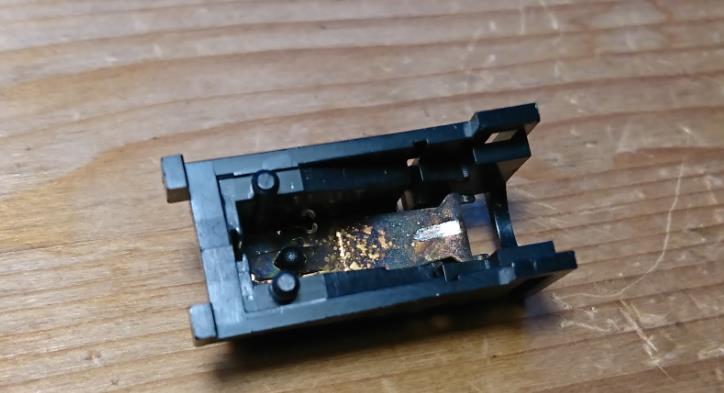

Kontrollitud ka vöökontaktide tihedus - pistik ei loksu:

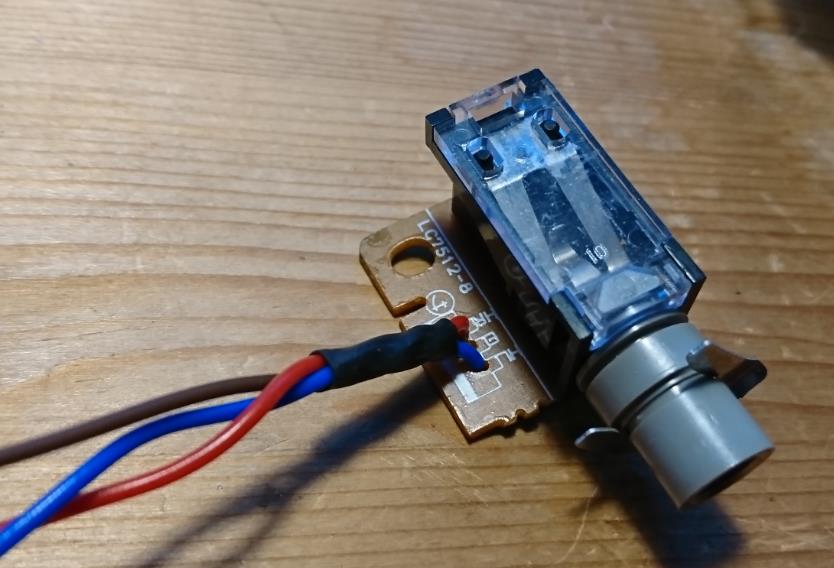

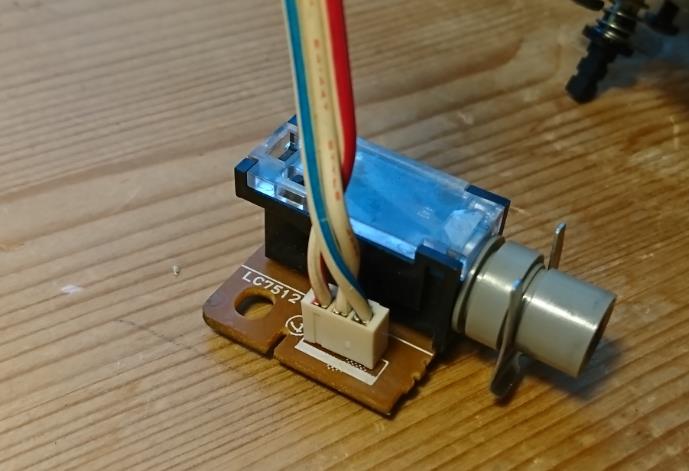

Pesa siis uuesti kokku, juhtmed ka uued (maa tõmban peaplaadilt omaette juhtmega):

Vasta
#68

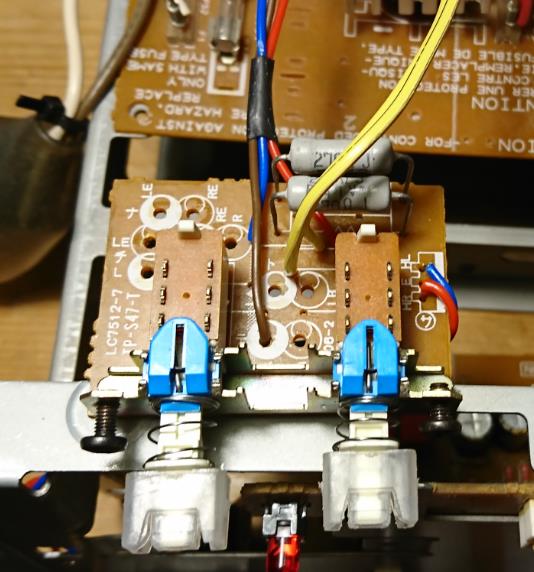

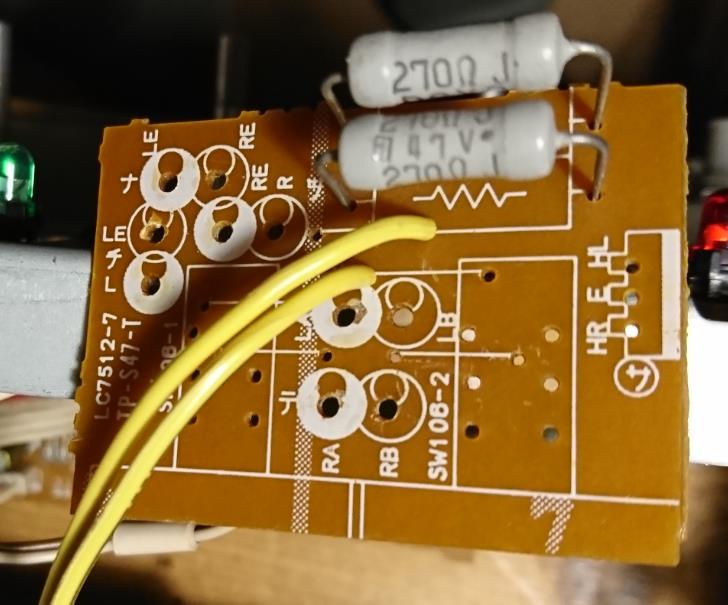

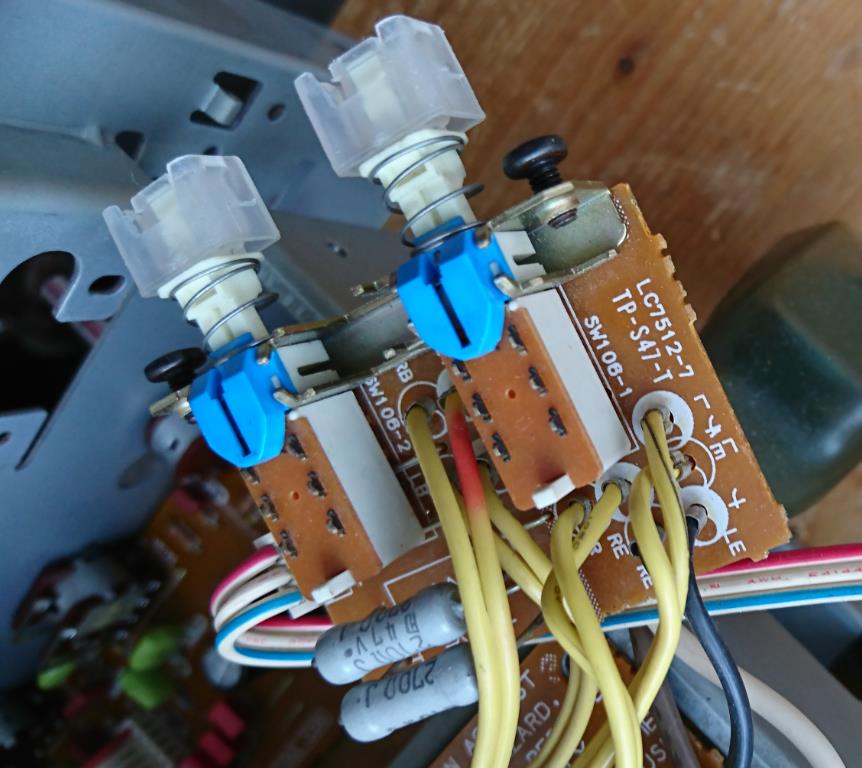

Kõlarilülititeplaat:


Et kõlari kogu mahv peab sellisest ühenduslamellikesest läbi minema?

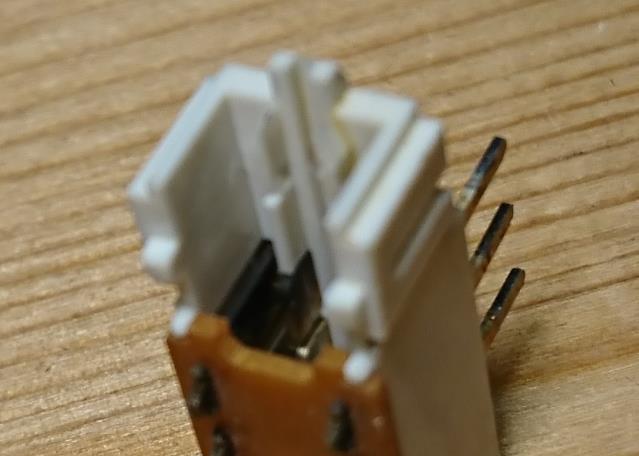

Tulevikus pigem mitte - tuleb lisada kanalireleed tagapaneelile ja neid lüliteid kasutada releede pingestamiseks.

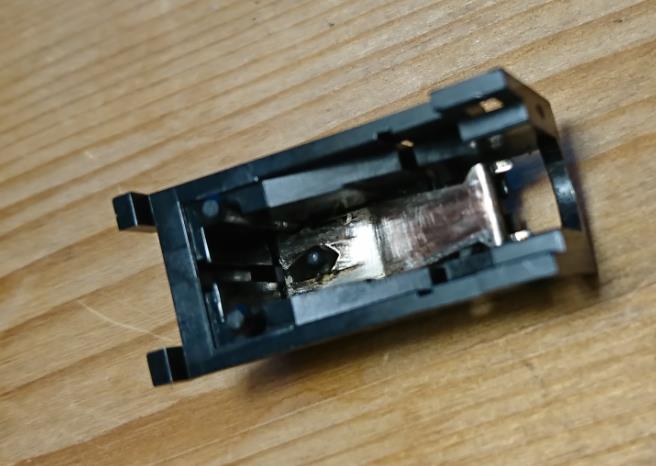

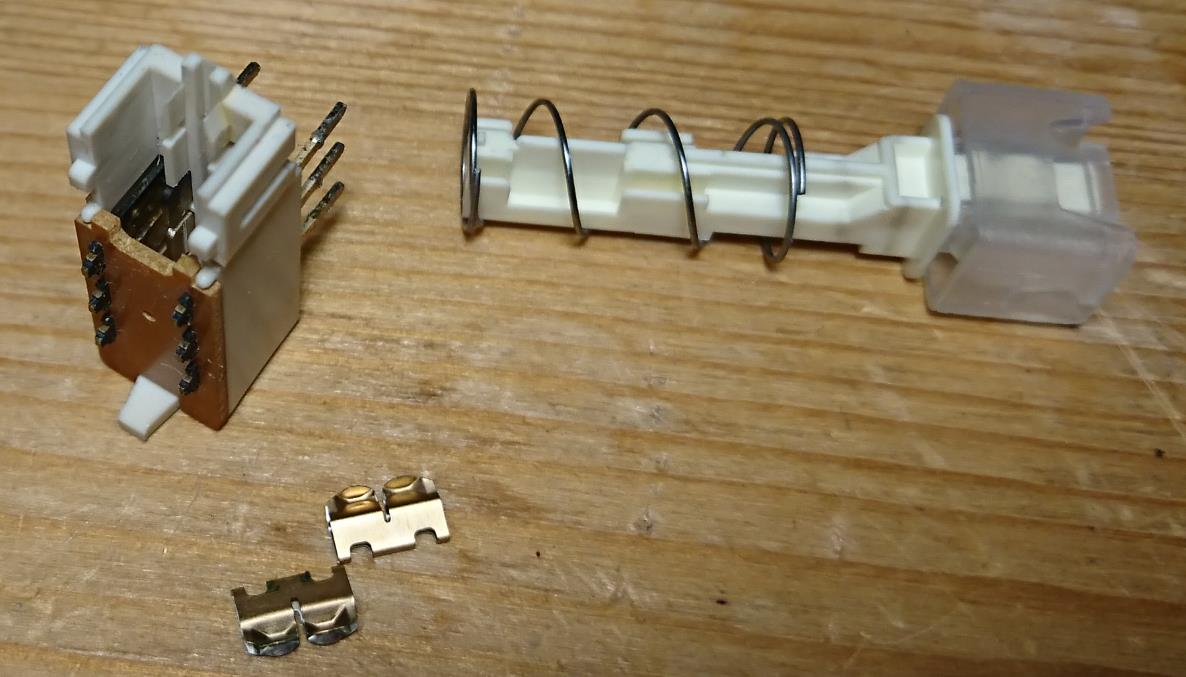

Kontaktid enne ja pärast puhastamaist:

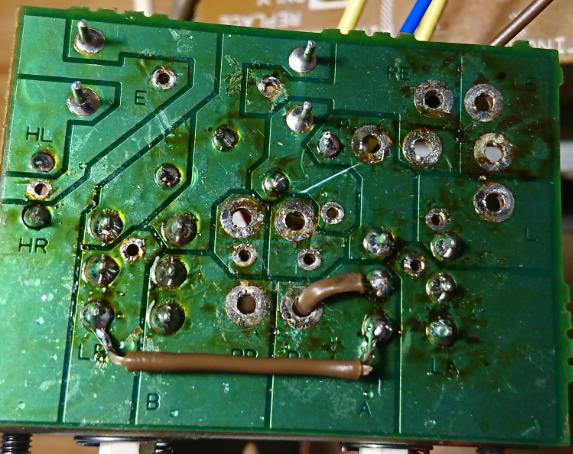

Plaat enne komponentide tagasijootmist:


Ja lõpptulemus:

Vasta
#69
Vahepeal võib purustada müüdi, et suuremad lüüdid ei kuiva.

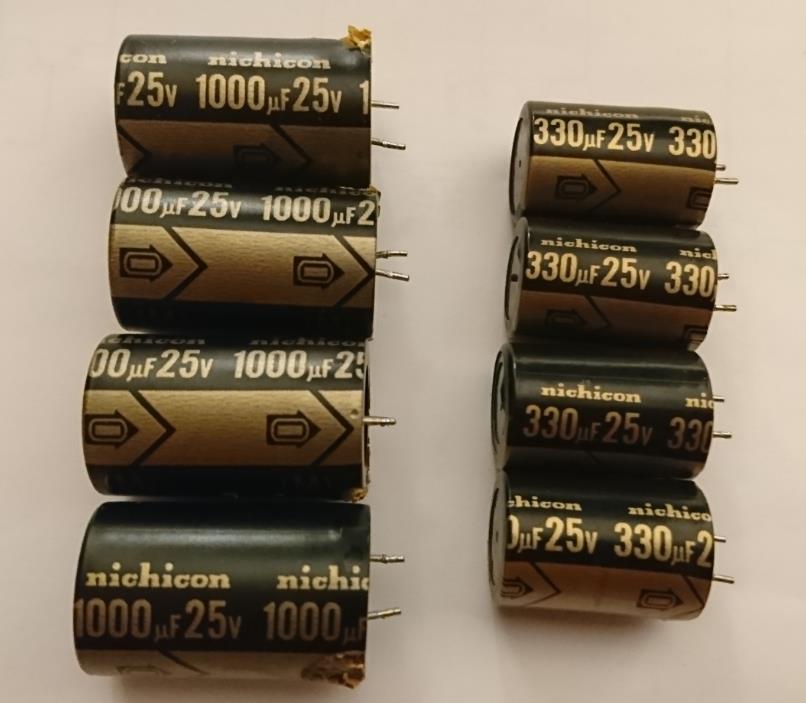

Selle võimendi peaplaadil on 1000uF ja 330uF Nichiconi lüüdid, mis soliidse väljanägemise ja suurte korpustega.
Kontrollimisel selgus, et nende mahtuvusest oli järel ca 50...75% ja signaalikaoks näitas "hiinlane" ca 3...6%.

Vahetusse nad loomulikult läksid.
Vasta
#70

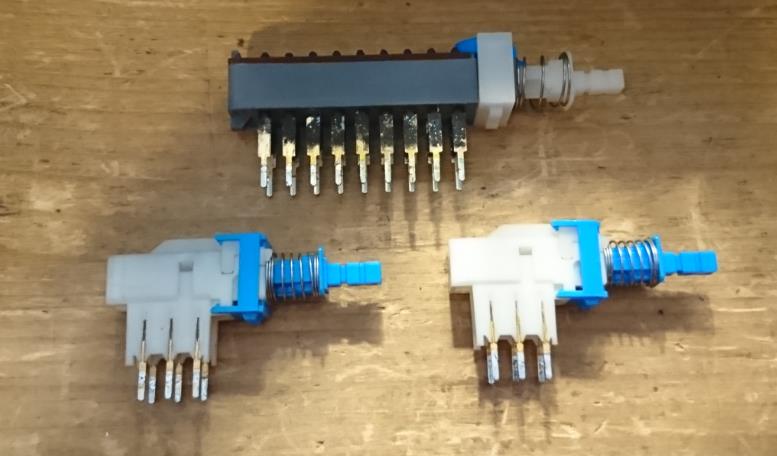

Pilt "patuoinastest" või "valemängijatest" siis ka:


Vasta
