Võimendi NAD216 renoveerimine
#11
(05-03-2023, 10:46 AM)madis64 Kirjutas: Hetkel mul kirjutuslaual Behringer UCA222 ning ASIO (viimane reliis, 2.15) draiveritega näib nivoode seadmine Windows-mikserist toimivat:





Kui on vajadus Windows-mikserit mitte kasutada, siis tuleb pote/trimmer/attenuaator võimendi sisendisse panna.

Sul on kasutuses ASIO4ALL draiver, see on natuke problemaatiline asi, kuna ta ei liidesta helikaarti mitte ASIO kaudu otse programmiga vaid tavalise Windowsi draiveri kaudu. See on mõeldud selliste programmide jaoks milles on ainult ASIO liides, et neid saks mitte ASIO helikaartidega kokku liita, Windows ajab seal ikka oma küüneviha vahele. Mõistlikum oleks kasutada Windowsi draiverit otse, jääb üks konverteerimine vahelt ära.
Mul nende helikaartidega millel on otse ASIO draiver olemas, nende puhul Windowsi mikseriga ei saa ASIO signaali nivood reguleerida, saab ainult helikaardi enda juhtpaneeli kaudu reguleerida. EMU juhtpaneel ei installeeru mul Win10 all, seal on mingi ühilduvuse probleem.
Vasta
#12
(05-03-2023, 01:18 PM)moi Kirjutas: Sul on kasutuses ASIO4ALL draiver, see on natuke problemaatiline asi, kuna ta ei liidesta helikaarti mitte ASIO kaudu otse programmiga vaid tavalise Windowsi draiveri kaudu.
...
Mõistlikum oleks kasutada Windowsi draiverit otse, jääb üks konverteerimine vahelt ära.

Teoorias mõistlik, praktikas minu tagasihoidlike vajaduste jaoks ei tekita probleemi.
Vasta
#13
(05-03-2023, 01:18 PM)moi Kirjutas: EMU juhtpaneel ei installeeru mul Win10 all, seal on mingi ühilduvuse probleem.

Mul eelmisel suvel kasutusse tulnud Win10 süleris installeerus see küll, kuid ausalt öelds ei ole ma kunagi oma 0202 kasutades seda kasutama pidanud.
Vasta
#14

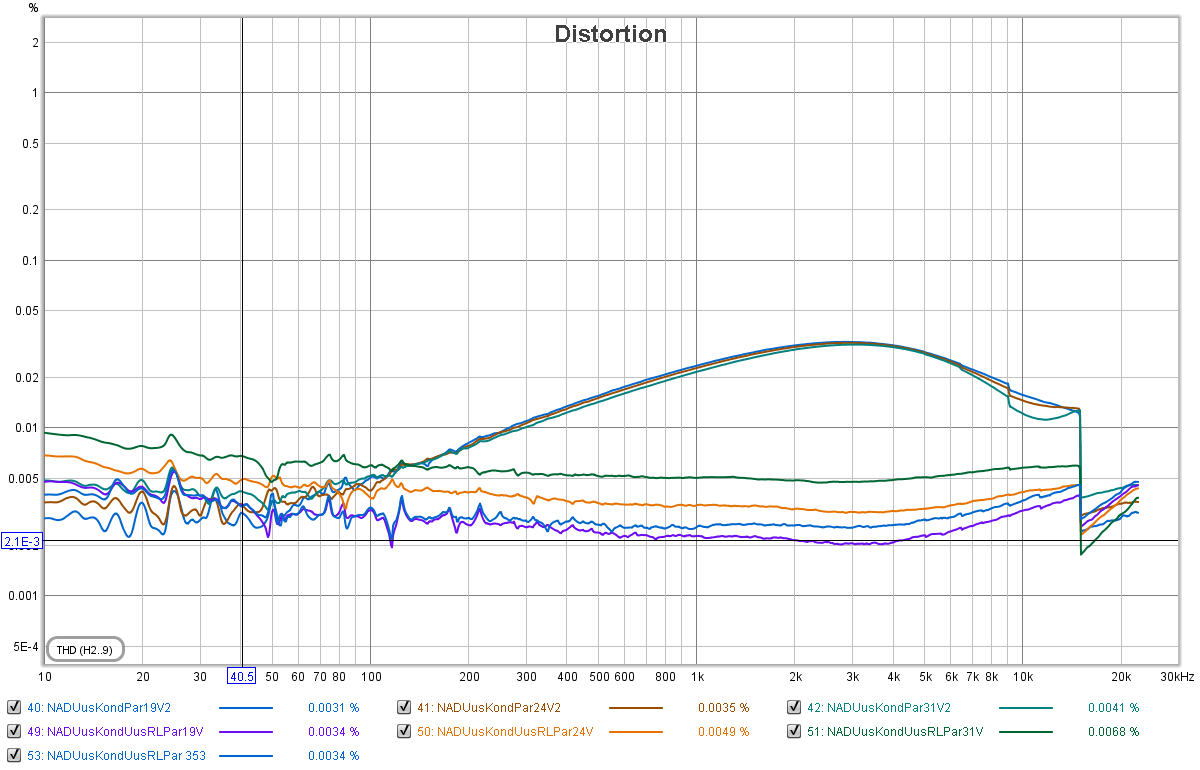

Tegin ära uue koomusega THD mõõtmised ja probleem on enamvähem selge.

THD on peaaegu ühtlane üle kogu sagedusriba, kuigi natuke kõrgem bassi otsas kui reostaadiga.


Vasta
#15

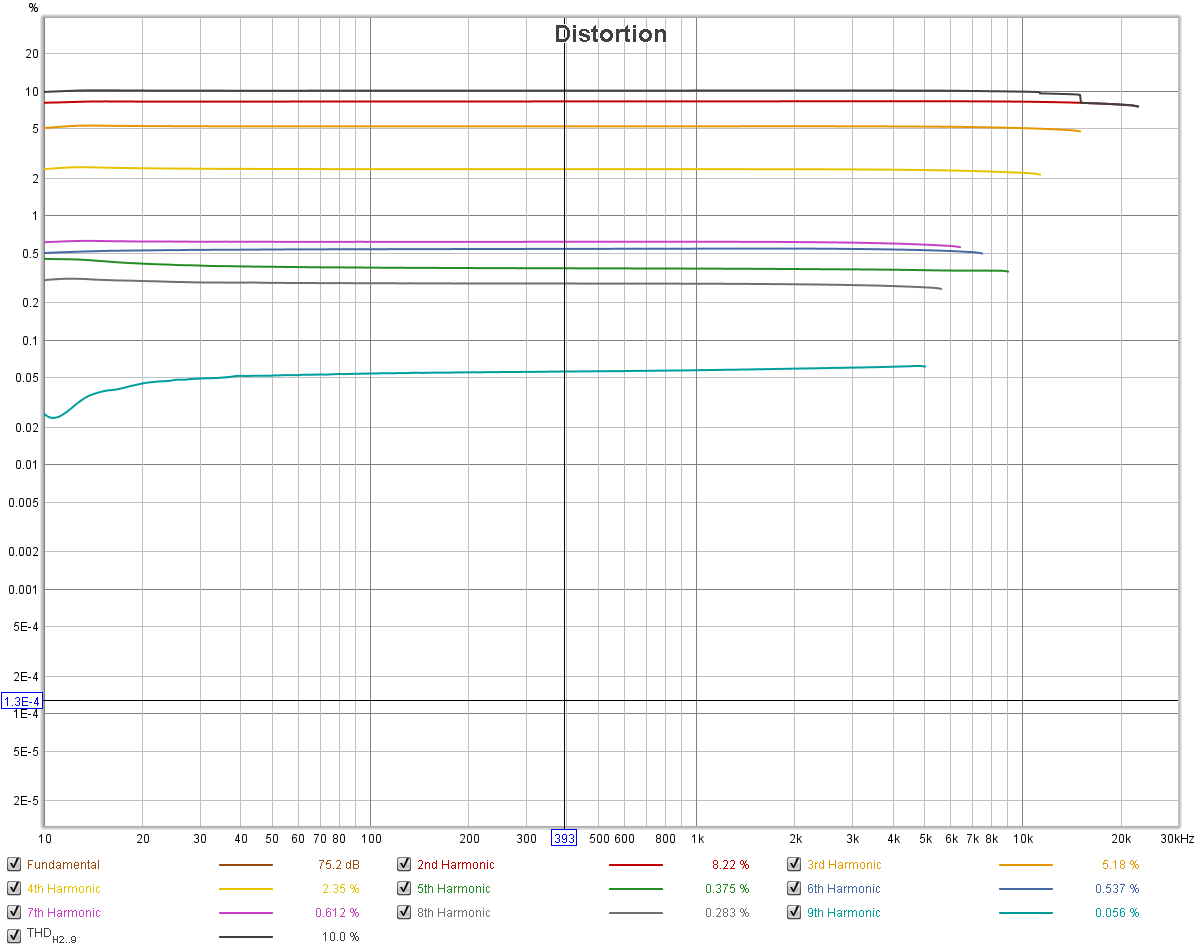

Vasakus kanalis on aga ikka mingi probleem, alates umbes 15V väljundpingest kasvab moonutus väga kiiresti kõrgeks.
Kas selline asi võib tekkida kaitserelee klemmide maha põlemisest?
Kõik harmoonilised on ühtlaselt kõrged, mitte ainult paaritud nagu klippimise puhul.


Vasta
#16
Silda relee kontaktid (takistitega ju nagunii askeldad, ei need maha põle) ja vaata, kas mingi vahe ilmneb.
Vasta
#17
(05-03-2023, 02:33 PM)moi Kirjutas: Vasakus kanalis on aga ikka mingi probleem, alates umbes 15V väljundpingest kasvab moonutus väga kiiresti kõrgeks.

Pane ostsilloskoop (või spektrianalüsaator) väljundsignaalile, küta võimendisse mingit siinust sisse ning hakka pinget tõstma ja vaata, kas signaalile tulevad mingil hetkel häired peale.

Kõige tüütum viga leida võib olla takisti, mis näeb täiesti korralik välja, kuid on kas katkestuses või oluliselt muutunud takistusega. Alles kaks nädalat tagasi paar sellist ühest võimendist (ka põlenud) leitud.
Vasta
#18

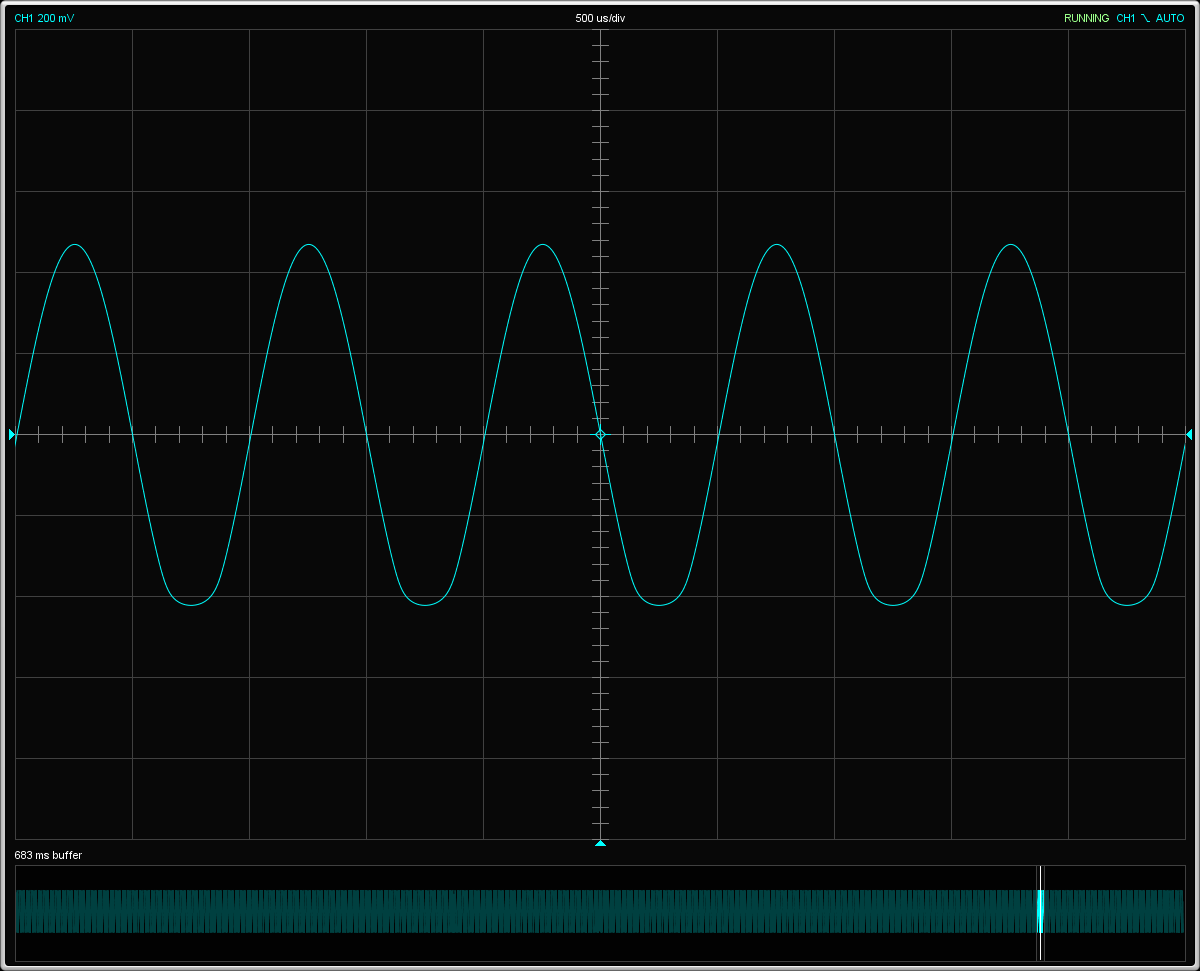

1 kHz REW signaali kuju 15V väljundil on selline, ühelt poolt toimub amplituudi piiramine ja see piiramise nivoo liigub koos signaaliga.
Ilmselt ei ole relee probleem, kuigi kõigul mu teistel NAD-idel on relee probleem ka olnud.
Tundub nagu oleks soft cliping peal negatiivses õlas hästi madalalt nivoolt.

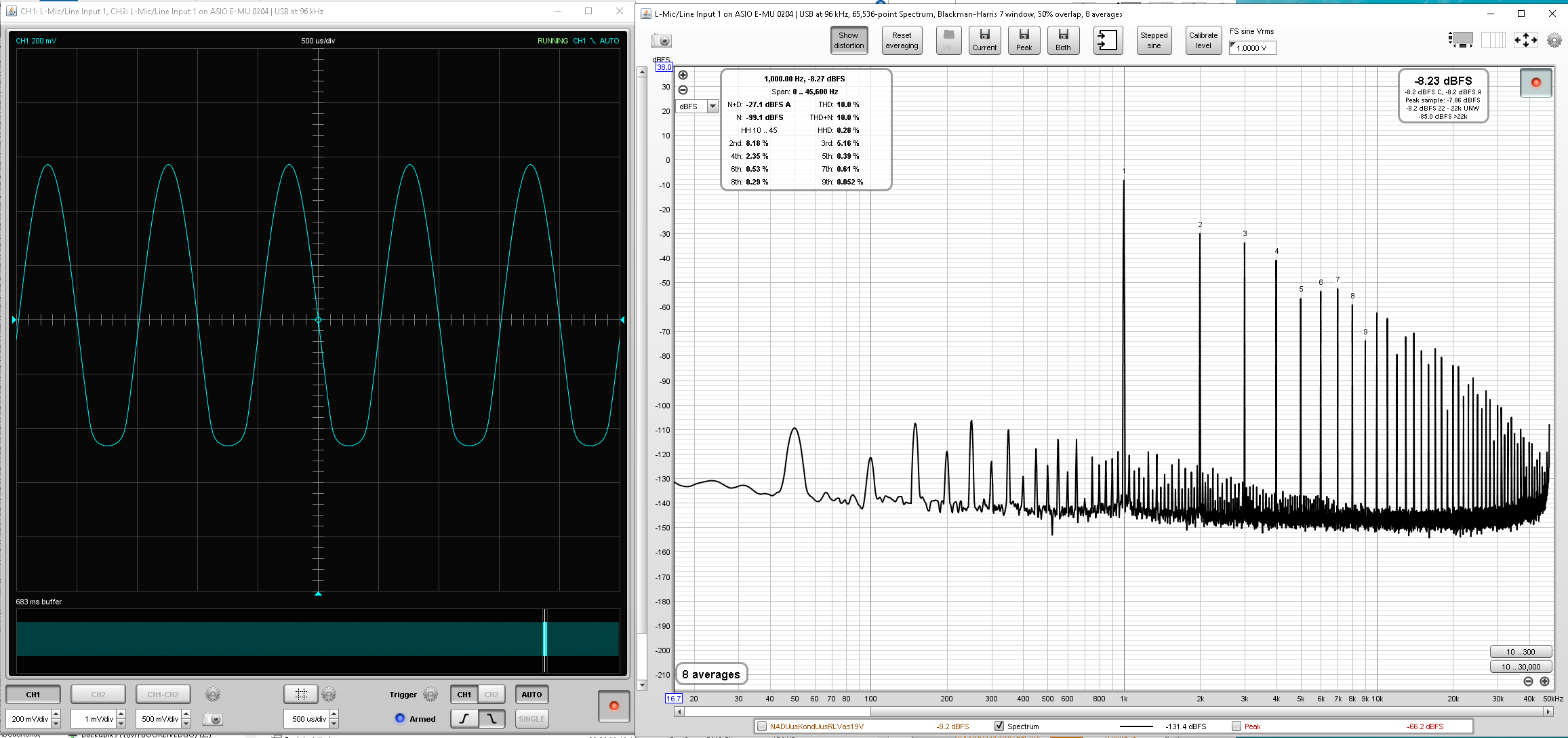

Panen teise pildi veel, 1 kHz 19V nivool koos spektriga.


Vasta
#19
See spekter on kole küll, eks sa pead nüüd jahtima hakkama, kus kohas selline nähtus alguse saab.
Vasta
#20
Lõputransside baasiahelates on fusible takistid - kontrolli esmalt kõik need üle. Ma ise asendksin nad külma kõhuga tavalistega - teistes võimendite foorumites (muus maailmas) on selliste üle nuttu ja hala üksjagu.
Seejärel vaataksin ossiga (kaks kanalit on vaja) sama õla lõputransside baasidel pingeid üheagselt - et näha, kui sarnased/erinevad baasivoolud on.
Vasta
