Võimendi NAD216 renoveerimine
#1
Sai siin varem jutuks olnud NAD216-l toite elektrolüüt kondekad ära vahetatud ja tulemus on natuke üllatav.
Asemele said Nichikonid, mitte kõige odavamad seeriad aga nii, et mõõdud ja pinge olid samad kui originaalidel, eelastme pingete silumise konded sai 2 korda suurema mahtuvusega pandud. Kõige kallimad seeriad ei mahtunud mõõtude tõttu.
Lõppastme silumiseks läksid LKS1K472MESA.
Eelastme toite viimased konded on UKW2A221MHD1TO, esimeses otsas UCY2C471MHD, keskel UKW2A101MPD1TD ja UKW2A220MED1TD
Kui pulsatsiooni mõõta, siis see vähenes lõppastme toites umbes 2 korda, eelastme toites enne transidel stabikat ka 2 korda ja pärast stabikat ei olnud sisuliselt mõõdetav kuna ei viitsinud palju vaeva näha.

Madalamatel sagedustel THD moonutused vähenesid, kõrgetel sagedustel kasvasid.
Ei ole just kõige parem variant.
Töö käigus suri ära servo opakas, see sai panud lähim originaalile mis sahtlist leida õnnestus aga mitte päris samade andmetega.
Nulli hoiab väljundis ilusti.

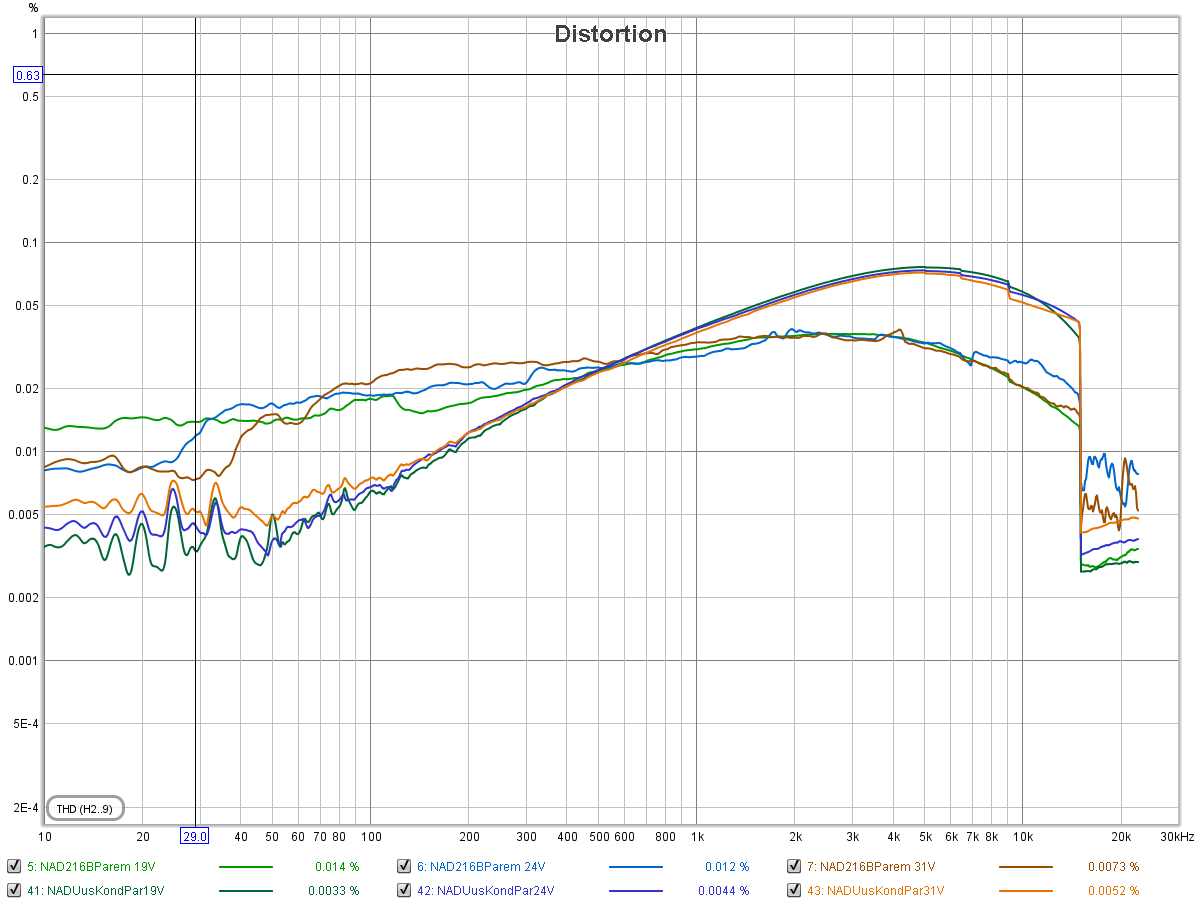

THD kõverad on sellised, vasakus kanalis on veel hullem.


Vasta
#2

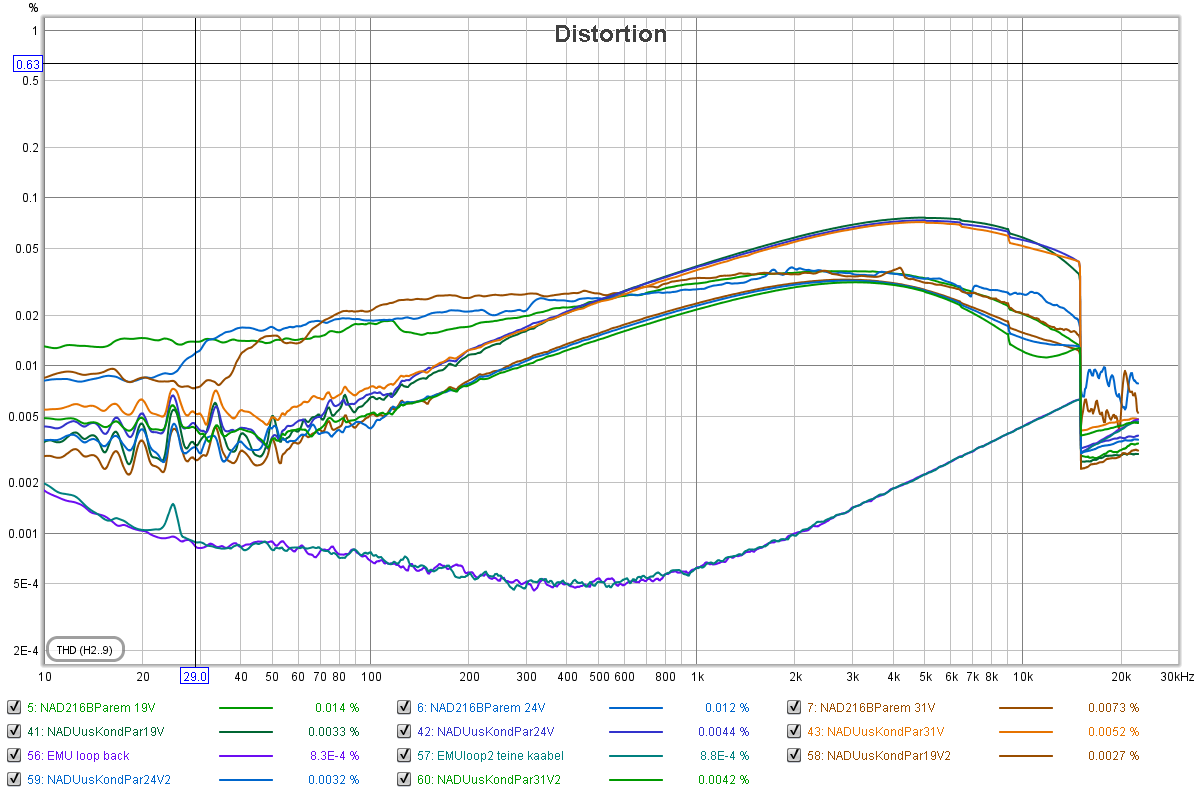

Tekkis kahtlus et viga võib olla mõõtmistes, vahetasin RCA kaablid ära ja moonutused muutusid, kuigi helikaardi loop mõõtmine on mõlema kaabliga sama.
Probleem võib olla ka koormuses kuna seal on palju erinevat tüüpi metallist juhtmeid kruvidega kokku keeratud, mitte joodetud.


Vasta
#3
Vastavate osade skeemipildid teeksid elu lihtsamaks - ei peaks neid kõrvalt taga otsima.

Kondede tähised ja vanad-uued nominaalid reas teeks ka pildi selgemaks - nendest tüübitähistest ei viitsi neid küll dešifreerida.

See tõus uute väärtustega on nii ühtlane ja imelik, et mõte uitab testimisseadete muutumisele - ega sa loopback-tulemusi (enne ja pärast) ei salvestanud maha?

Spektreid 1kHz signaaliga (näiteks) ei võtnud üles?
Vasta
#4
Paar mõtet edasi testimiseks (enne kui midagi tagasi pöörama hakata - palju ju neid uusi komponente seal ei ole:

a) elimineeri see mute-transistoride aste koos C103-ga - signaaliallikal (eelvõimendi või helikaart) on väljundis tõenäoliselt kondensaator olemas, nii et C103 välja, R103 jalgapidi õhku, R105 otsalt juhe otse pesa klemmile.

b) see uus opvõimendi võib mürarikas eksemplar olla - vaheta see välja ja vaata, mis muutub - ta ju söödab otse oma väljundit võimendi sisendisse.

c) C107 ja C307 võiksid ka olla mini "kohaliku" lüüdiga varustatud - eelmine silur on kaugel, teisel plaadil.
Vasta
#5
Lõppastmes LKS1K472MESA,  4700 mkF 80V, 6 tükki C901, C902 ja C203-C205
Eelastme toite viimased konded on UKW2A221MHD1TO, 220mkF, 100V C220, C221
esimeses otsas UCY2C471MHD, 470 mkF, 160V, C210-C213
keskel UKW2A101MPD1TD, 100 mkF, 100V, C214, C215
UKW2A220MED1TD, 22 mkF, 100V, C218, C219

Opakas sai pandud OPA2134, ei tohiks müriseda.

Plaanis on homme teise koormusega mõõta, kus kõik on joodetud, see tuleb aga enne veel kokku joota.
Vasta
#6
(05-03-2023, 12:09 AM)moi Kirjutas: Opakas sai pandud OPA2134, ei tohiks müriseda.

Plaanis on homme teise koormusega mõõta, kus kõik on joodetud, see tuleb aga enne veel kokku joota.

Igas opakaseerias võib mõni kehvem eksemplar leiduda - opaka saaks muidugi ajutiselt üldse välistada kui ta juhtahelast välja ühendada (tema poolt tekitatavat pinget tehti mõnedes sedmetes ka staatiliselt trimeriga mingi +/- toiteahela vahel.

Kui viitsid, tee RMAA-ga ka mõni mõõtmine.
Vasta
#7

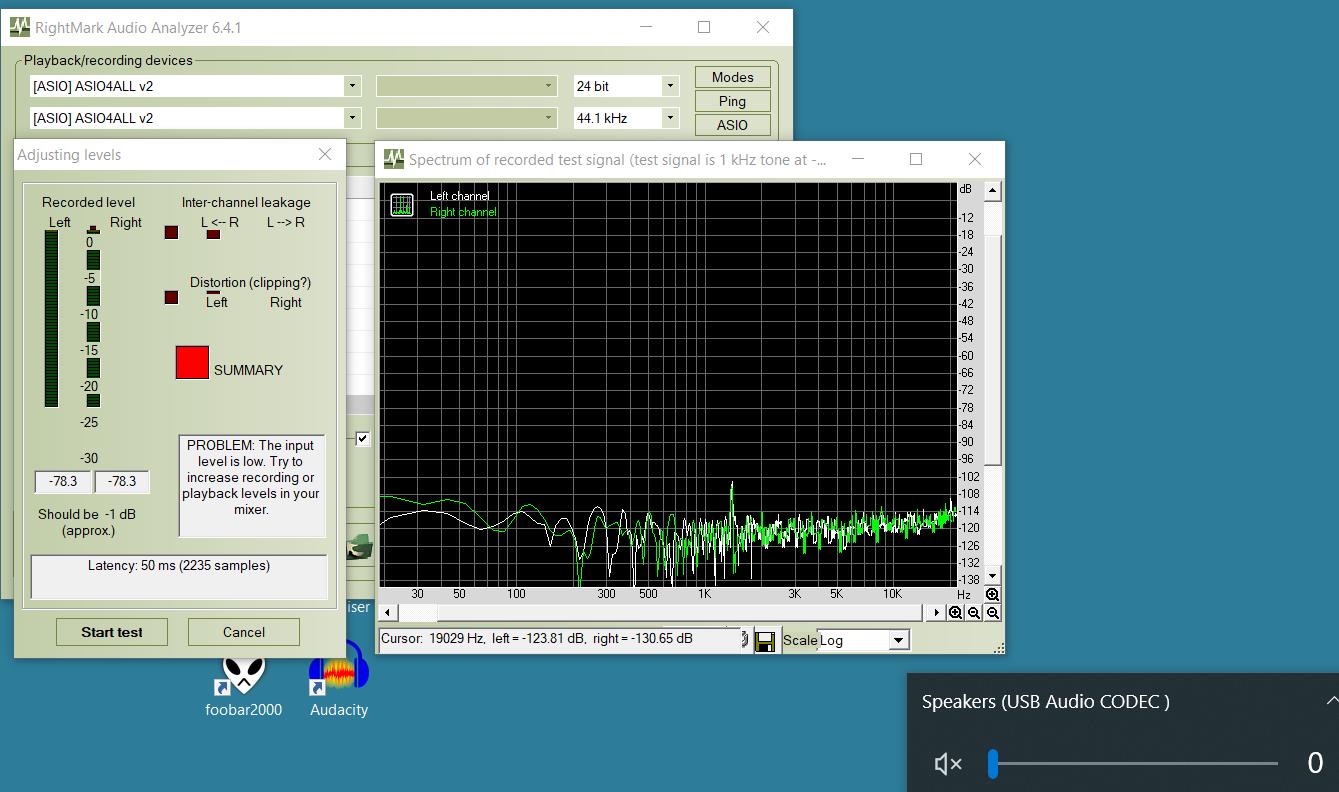

RMAA-d ei saa normaalselt tööle. ASIO draiveriga mis läbi häda töötab, ei saa nivoosid reguleerida Windowsis ja RMAA ei lase käsitsi midagi teha.
Vasta
#8
Milline helikaart sul kasutuses on (ei mäleta peast, oled tõenäoliselt maininud kunagi)?
Vasta
#9

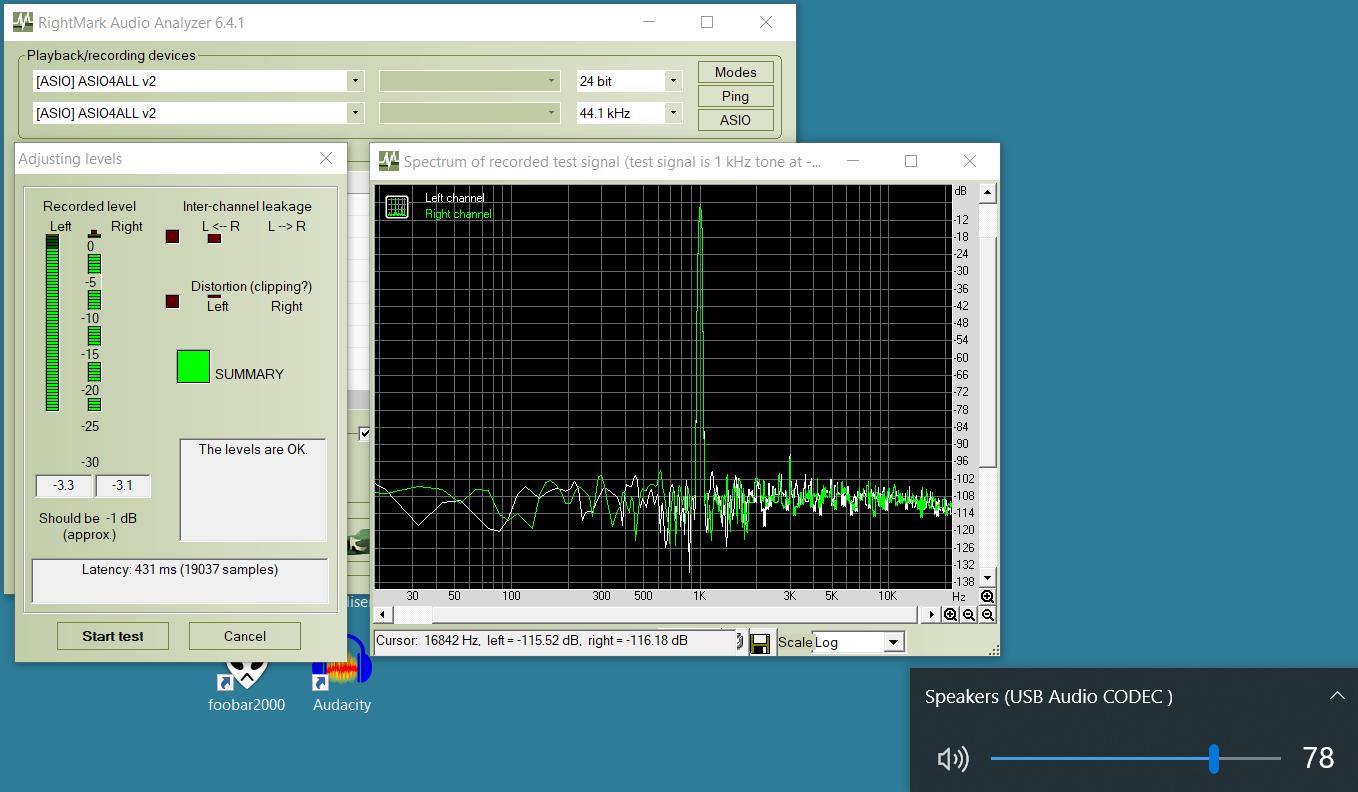

Hetkel mul kirjutuslaual Behringer UCA222 ning ASIO (viimane reliis, 2.15) draiveritega näib nivoode seadmine Windows-mikserist toimivat:





Kui on vajadus Windows-mikserit mitte kasutada, siis tuleb pote/trimmer/attenuaator võimendi sisendisse panna.
Vasta
#10
Mul on üsna mitu helikarti.
Võimu  mõõtmiseks kasutasin EMU0204 kuna selle on tavaline (mittediferentsiaalne) väljund olemas. Aga sellel on Windows 10-s draiveri ja juhtpaneeliga probleeme.
Muudeks mõõtmisteks kasutan Focusrite Scarlett 8i6 3rd Gen aga sellel on kogu analoog osa diferentsiaalne, välja arvatud kõrvaklapi väljundid.

Sain uue koormustakisti kokku, 12 tk. 22 oomiseid 25W takistid jadas ja paralleelis nii, et kokku tuleb 7.1 oomi.

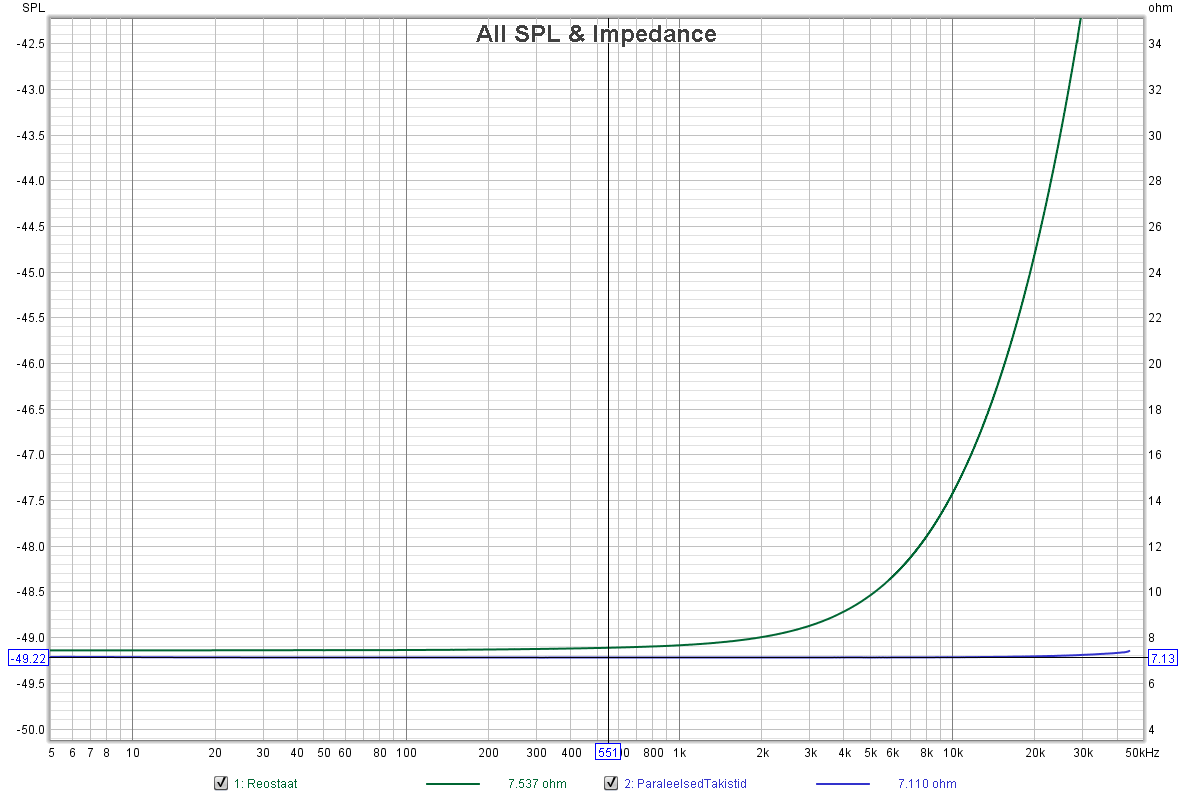

Tegin Focusrite klapiväljundi kaudu ka takistuste mõõtmised. Reostaadi puhul tuli järjestik induktiivsuseks 260 uH ja takistite paki puhul 160 uH.


Sama klapiväljundi  ja 100 oomise eeltakisti kaudu mõõtsin ka 1 kHz peal THD.

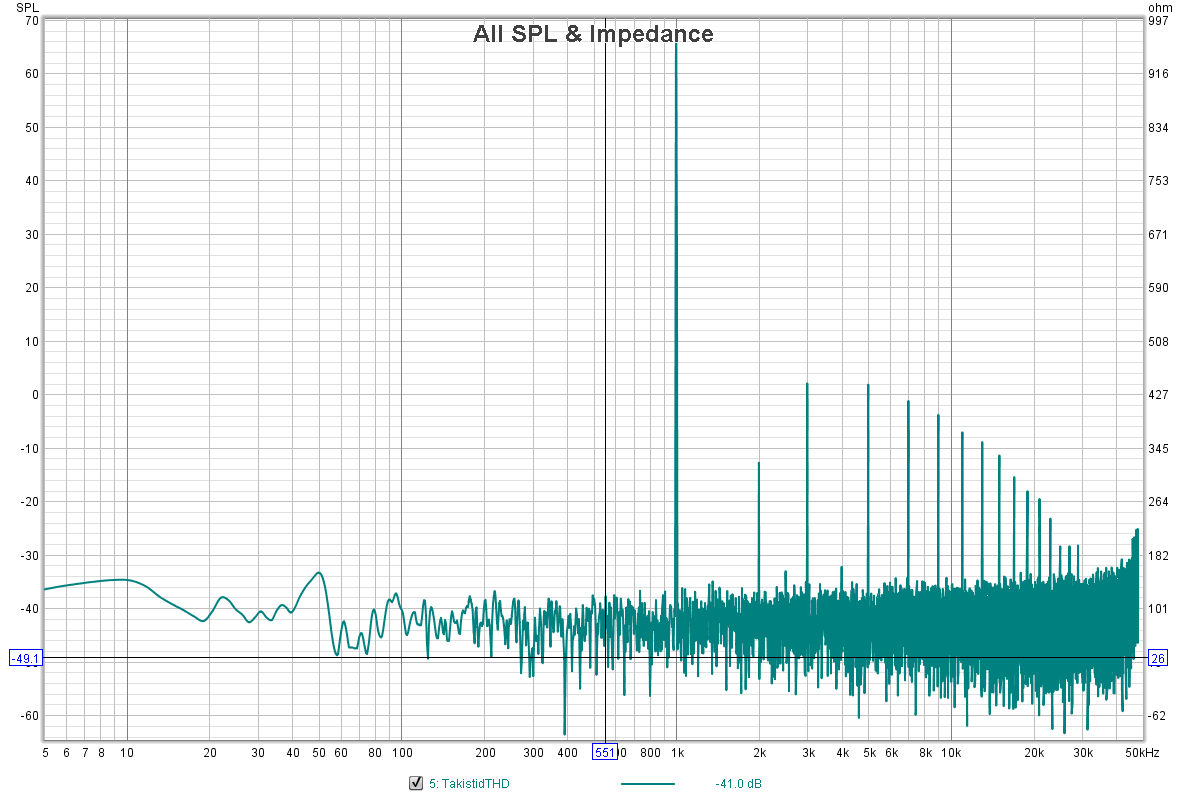

Takistite pakil tuli THD kokku 0,088%

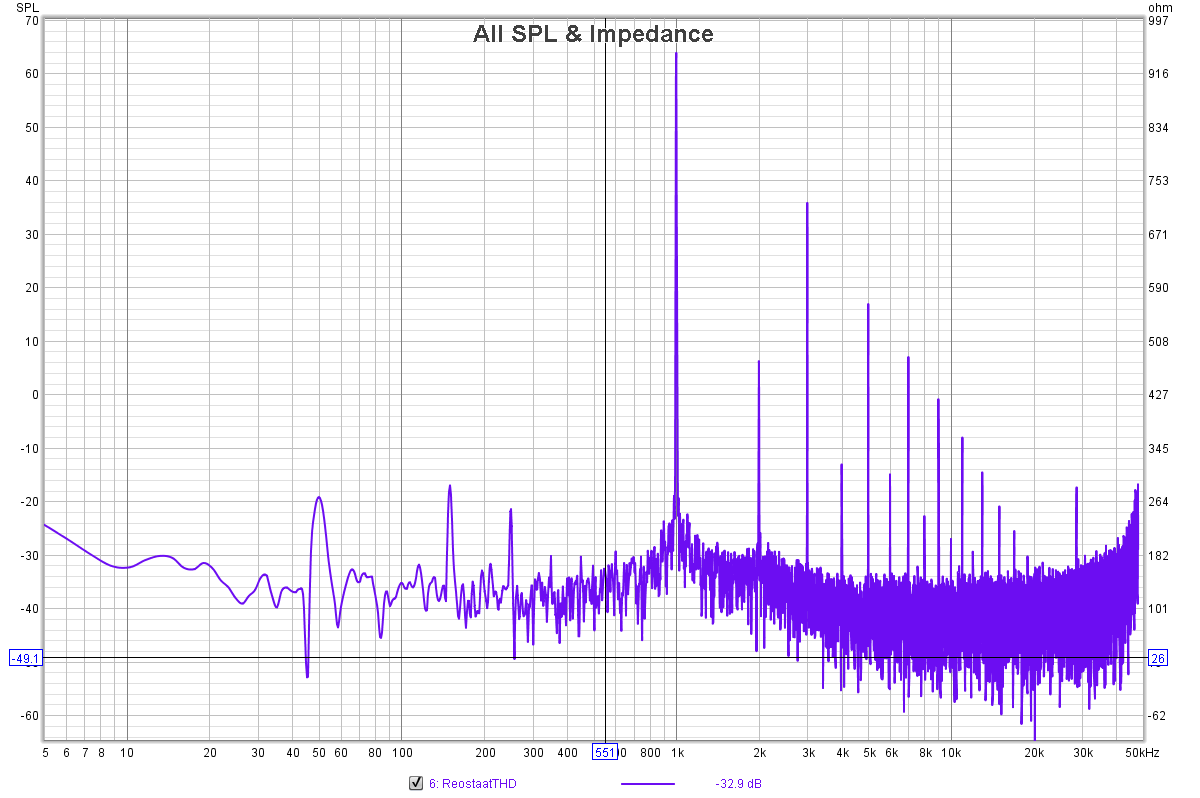

Reostaadi THD tuli 3,89% ja müra on palju suurem

Vasta
