Võimendi Marantz PM-63 renoveerimine
#1
Otsingud korraliku klapivõimendi kursil on töölauale toonud Marantz PM-63 võimendi.

Miks UA-120 oma positsioonile ei jää - põhjus lihtne, pereliseks üldkasutuseks on tal esipaneelil lihtsalt liiga palju nuppe, mis tavakasutajates segadust võivad tekitada.
Kuulariheli poolest oleks ta võinud jäädagi, sees on piisavalt ruumi ka LM4562+4xNE5532 mooduli jaoks.
Marantzil on lisaks veel puldistjuhtimisvõimalus.

Projektikaust on avatud:

https://personal.filesanywhere.com/fs/v....5f6db8a766

...
Vasta
#2
Kõrvklapivõimenditeemas soovitas moi uurida, kas otsekanali halvemad tulemused ei võiks tuleneda helikaardis.

Otsustasin siis teha mõned järjestikused mõõtmisseeriad, et selguks tulemuste hajuvus. Igas seerias 8 mõõtmist.

Mõõtsin siis niimoodi:
- võimendi ja helikaart olid mõtmiste alustamisel olnud sisse lülitatud ca 10 minutit;
- 1. ja 2. ning 3. ja 4. mõõtmise vahel loksutasin pistikut kuularipesas (mõõteväljundi otsad ei ole veel skeemi joodetud);
- mingeid muid võimendi juhtnuppude nupuliigutusi mõõtmiste vahel ei toimunud:

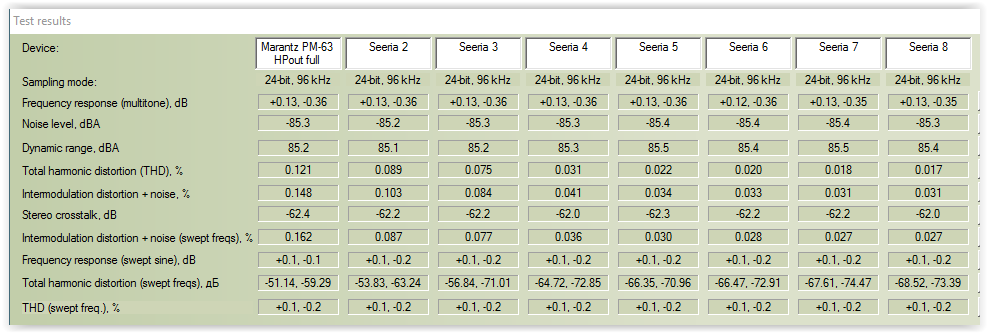

I komplekt tulemusi (täiskanal):

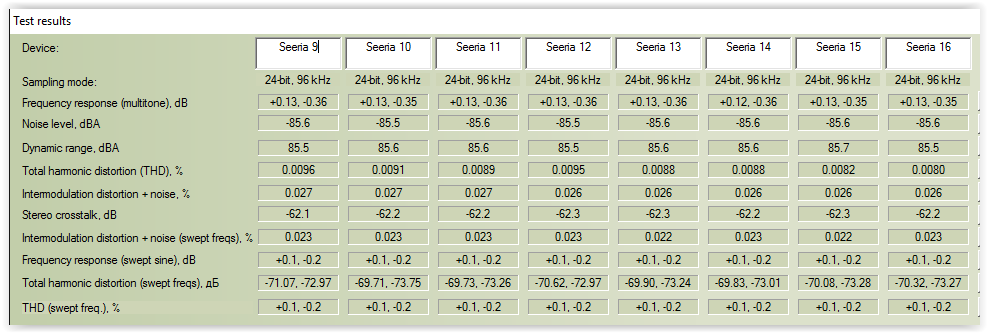

II komplekt tulemusi (täiskanal, jätkates mõõtmisi peale ca 5-minutilist vahepausi):

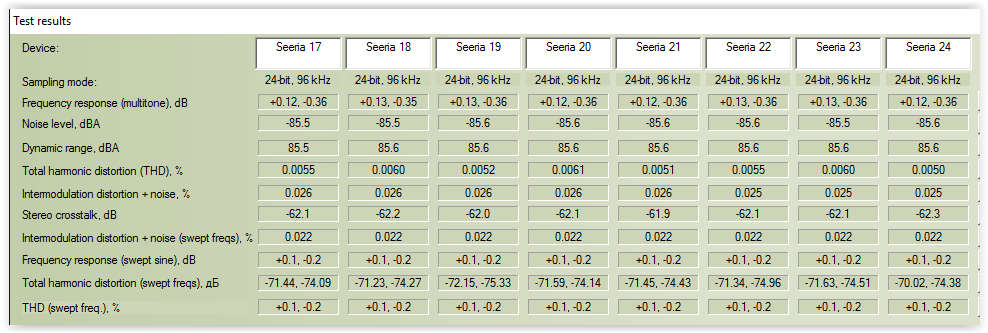

III komplekt tulemusi (täiskanal, jätkates mõõtmisi peale ca 20-minutilist vahepausi):

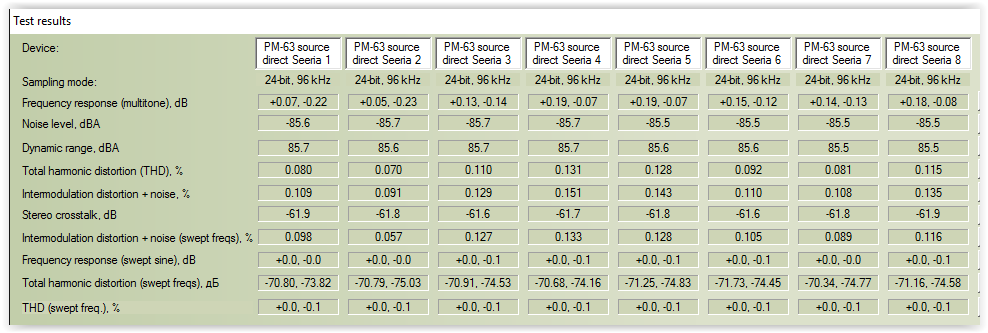

IV komplekt tulemusi (lülitudes ümber otsekanalile):


Mida siis arvata:
- mingil põhjusel näivad esimesed mõõtmised "aia taha" minevat, hiljem tulemused paranevada (ka siis, kui "hiljem" on kõigest mõned minutid hiljem);
- otsekanali tulemused on ikka halvemad kui täiskanali omad - tõenäoliseks põhjuseks võiks olla oksiidiikiht lüliti vähekasutatud klemmidel.
Vasta
#3
Mõned graafikud ka:

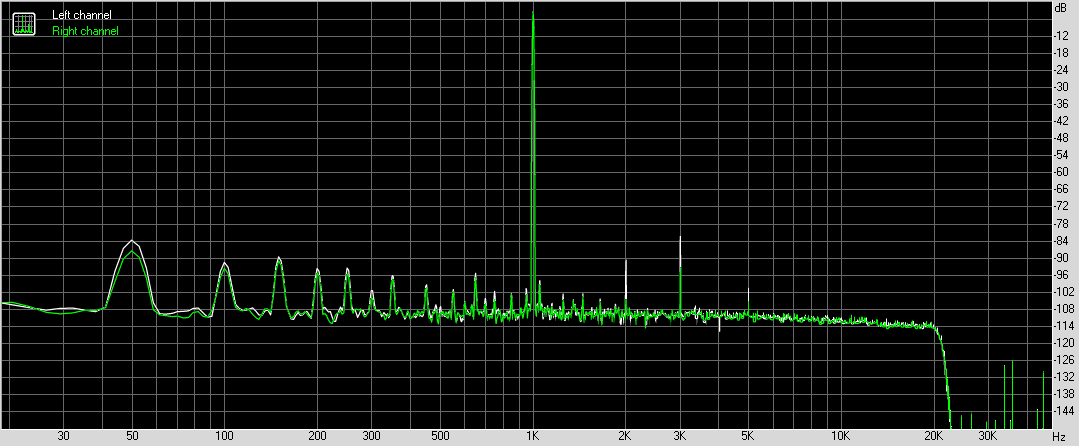

a) täiskanal:

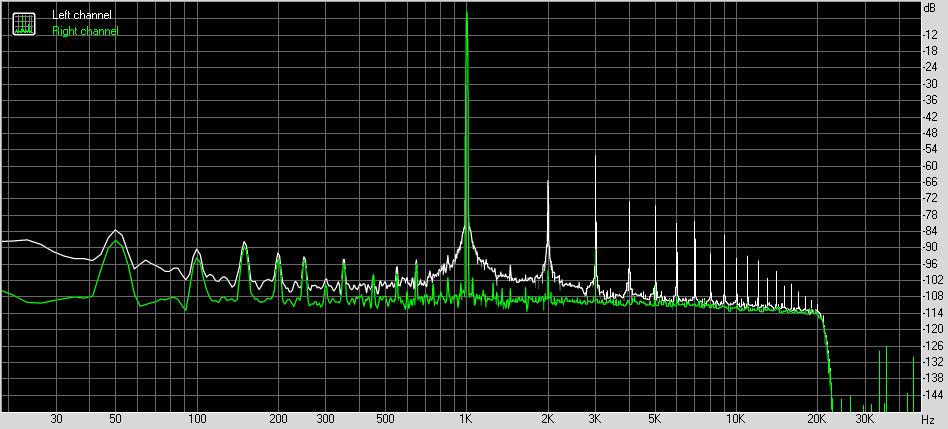

b) otsekanal (parim/halvim tulemus kaheksast):

Vasta
#4
Vahetada või seekord mitte vahetada - selles on küsimus...

Kivide toitelüüdid nimelt (need, mida suurendama ei hakka).

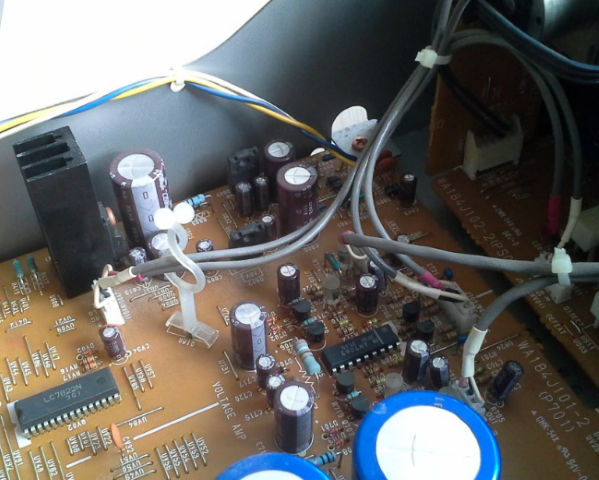

Hetkel on seal Elna Silmic:

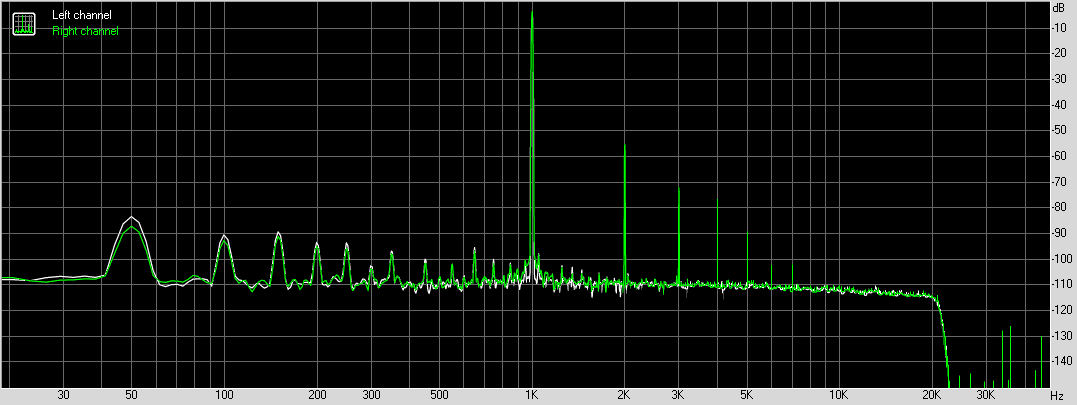

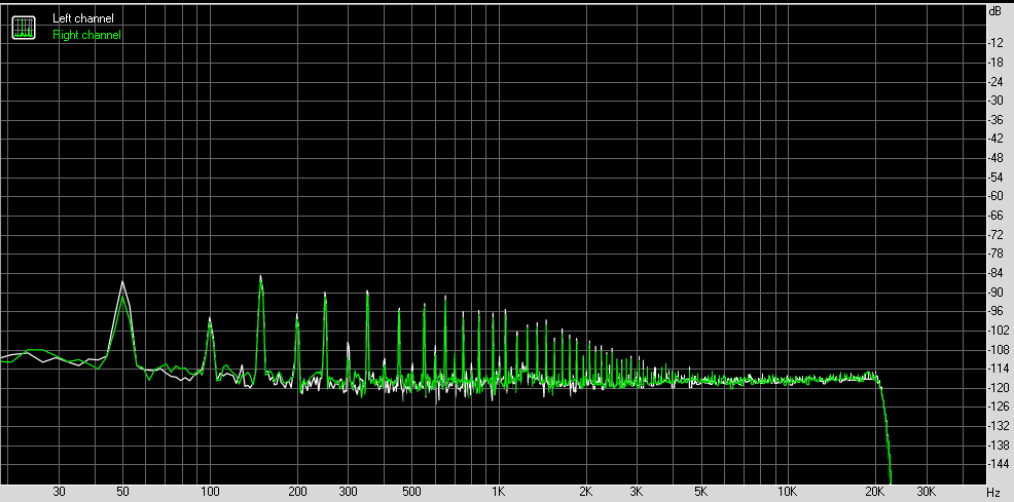

ning võrgumüra tase justkui hädalist vajadust nende vahetamiseks ei osunda:

    .

Fonovõimendi toitelüüdid vahetan ilmselt suuremate vastu (100 uF => 300 uF) ning signaaliteele jäävad lüüdid vahetan kilekondede vastu (need, mida ei eemalda).

Kuidas hinnata paarkümmend aastat vana toitelüüdi töövõime säilivusastet?
Vasta
#5
Kruvisin esipaneeli lahti (puhastamiseks ja ülevaatuseks) ning seal on lülitid kõlarikomplektide sisse- ja väljalülimiseks.

Samas on kõlariahelas juba olemas kaitserelee väljundi lahtiühendamiseks rikke korral Fujitsu VB-24MBU-510:

"Manufacturer: Fujitsu
Product Category: General Purpose Relays
RoHS: RoHS Compliant Details
Contact Form: 2 Form A (DPST-NO)
Contact Current Rating: 5 A
Coil Voltage: 24 V
Coil Resistance: 820 Ohms
Mounting Style: Through Hole
Contact Material: Silver Nickel
Coil Termination: Wire
Coil Type: Standard
Contact Termination: PCB
Height: 25.3 mm
Length: 29.2 mm
Power Consumption: 0.7 W
Series: VB
Type: Power Relays
Width: 12.9 mm"

Tundub nagu otstarbekas asendada ühine kaitseree kahe eraldi releega (üks kummagi kõlarikomplekti jaoks), mida siis ummarselt juhitakse rikkeahela ja esipaneeli juhtnuppude poolt...

Kõlarite kaitseks võib omaette väiksema relee (rikkeahela poolt juhitava) lisada.

Ainuke üsimus on, kas võtta uueks relleks 5-amprine (sarnane vanaga):

https://www.oomipood.ee/product/g2r_2_24...24v%20dpdt

või 10-amprine ("varuga"):

https://www.oomipood.ee/product/my2_24dc...24v%20dpdt .

Või hoopis TME-oma (8-amprine):

https://www.oomipood.ee/product?product_...424524&s=2 ...

Võimalik on võtta kasutusele ka 12-voldised (odavamad) releed, kuid nende kontaktid ei ole (vähemalt Omronil) mitte AgNi, vaid AgSnO2:

http://www.tme.eu/gb/Document/1cef3e3a00...c/G2RL.pdf

- iseasi, kas minu kõrvad seda vahe kuulevad ...
Vasta
#6
Kõlarireleedega on nüüd korras - tellisin need:

https://www.oomipood.ee/product?product_...2-24dc&s=2

- hinna-kvaliteedi suhe näib OK olevat.
Vasta
#7
(07-08-2016, 11:06 PM)madis64 Kirjutas: Mõned graafikud ka:

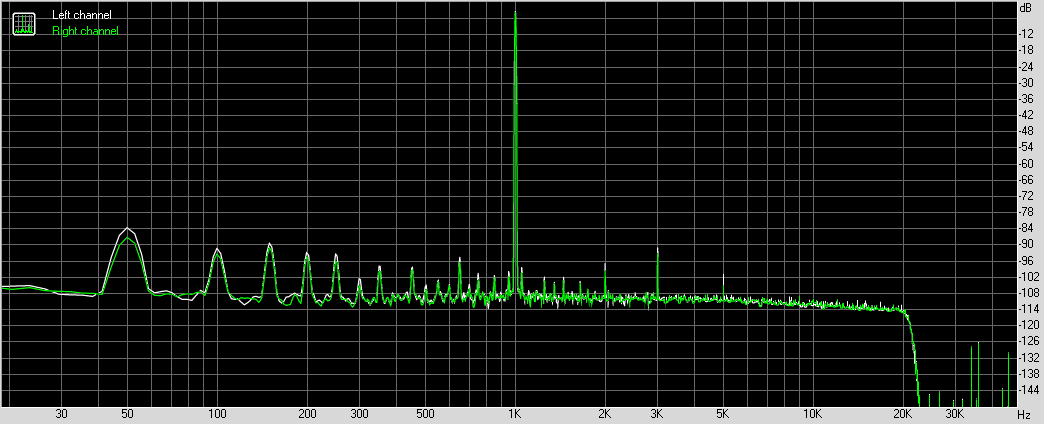

a) täiskanal:

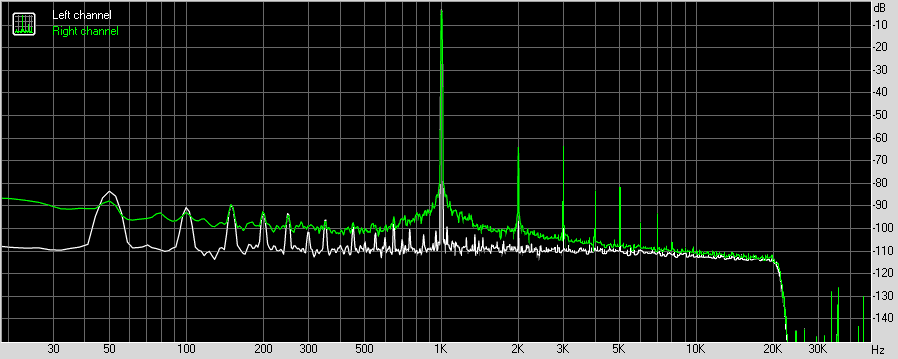

b) otsekanal (parim/halvim tulemus kaheksast):

Tundub et ikka helikaardiga (või arvutiga) on midagi, "seelik" põhisageduse ümber on vahest paremas, vahest vasakus kanalis.
Vasta
#8
(11-08-2016, 05:04 PM)moi Kirjutas: Tundub et ikka helikaardiga (või arvutiga) on midagi, "seelik" põhisageduse ümber on vahest paremas, vahest vasakus kanalis.

Eks ma uurin ka seda hüpoteesi edasi - lihtsalt seni ei ole sellist anomaaliat ette tulnud.
Vasta
#9
Võtsin esipaneelitaguse regulaatoriteplaadi maha ja mõõtsin surunupplülitite kontaktide takistusi - nagu arvata oli, kõikusid tulemused vahemikus 0...60 oomi. Loomulikult lülitite klõpsutamisel näidud muutusid - korrasolevaks võib lugeda ehk ühe kontaktipaari.

Ega muud midagi kui lülitid maha joota, lahti võtta ja kontaktid läikima lüüa.

Järgneb filosoofilis-eksistentsiaalne küsimus - lisada kommuteerivad releed või mitte.

Ruumi on, plaat on laual, võiks nagu teha "nagu kord ja kohus" ...
Vasta
#10
Puust ja punaseks:

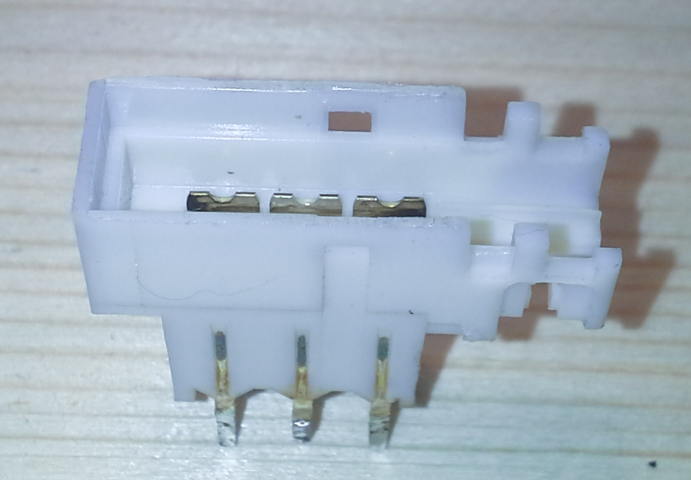

1) bifoor (5..25 oomi):

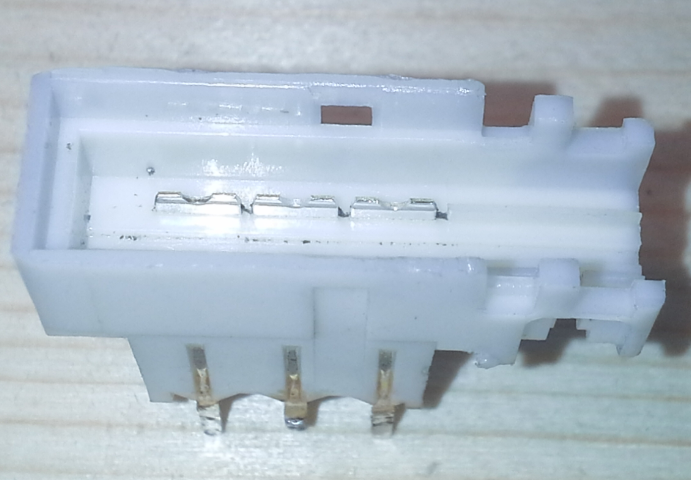

2) aafter (0...0,1 oomi):



ALPS võib ju neile olla peale kirjatud, kuid aeg teeb oma töö ...
Vasta
