Võimendi Marantz PM-63 renoveerimine

[madis64]

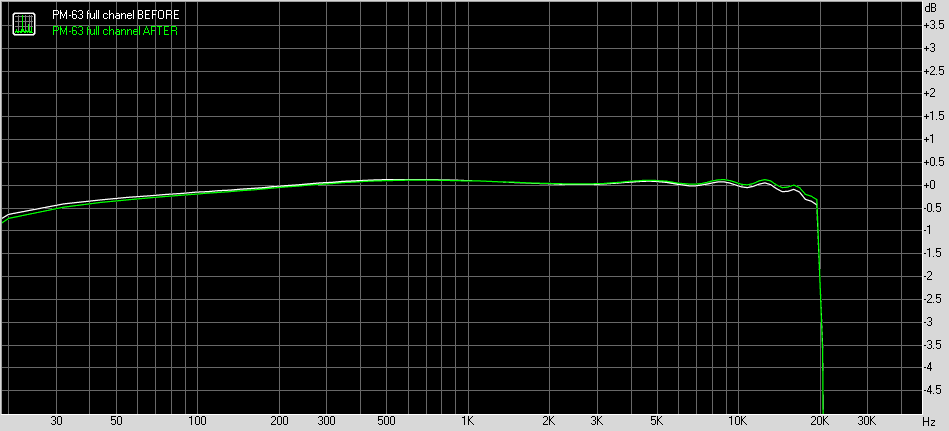

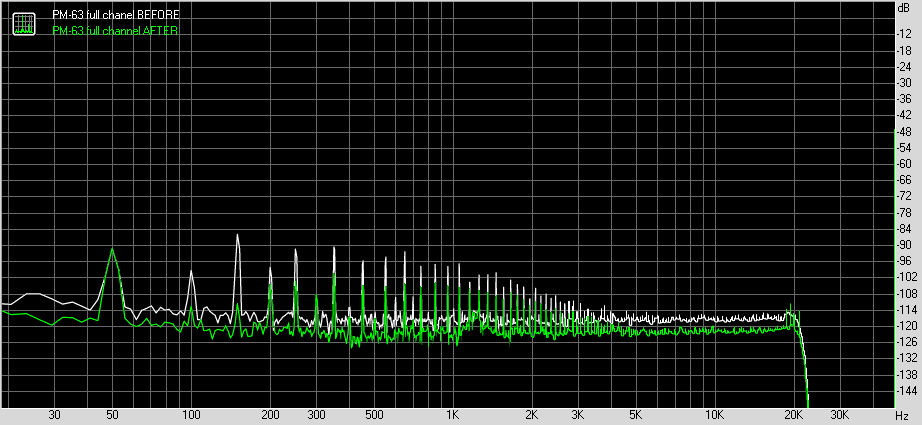

Täiskanali graafikuid:



[madis64]

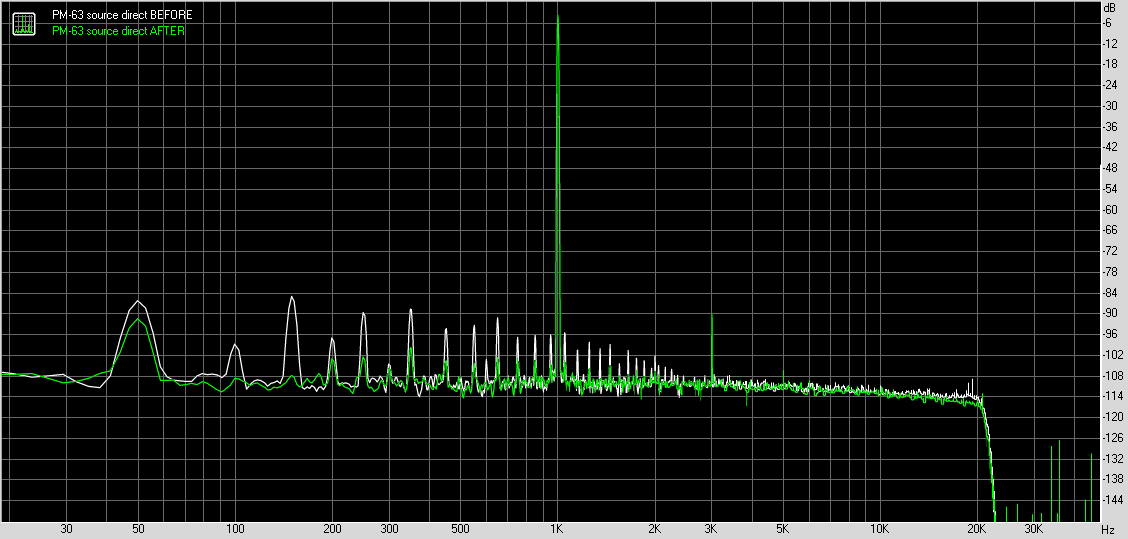

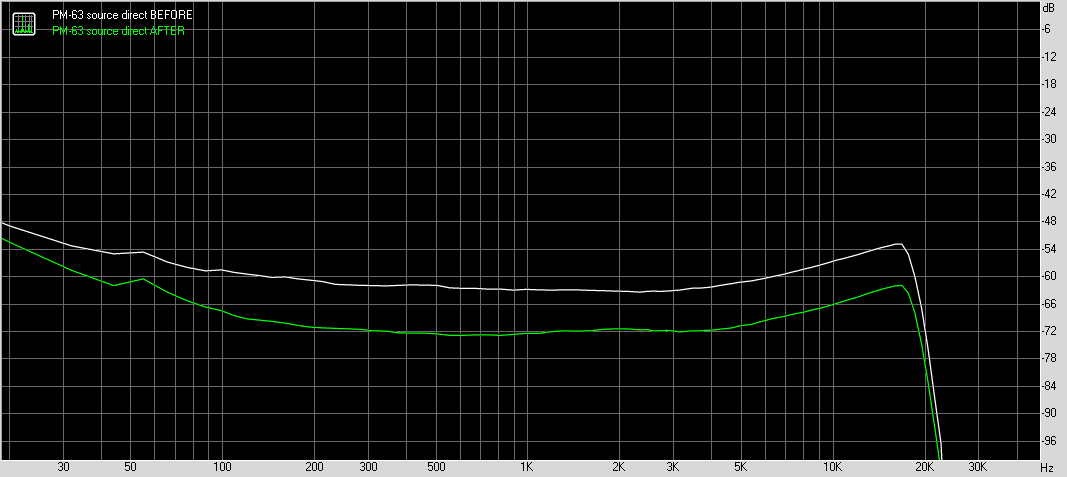

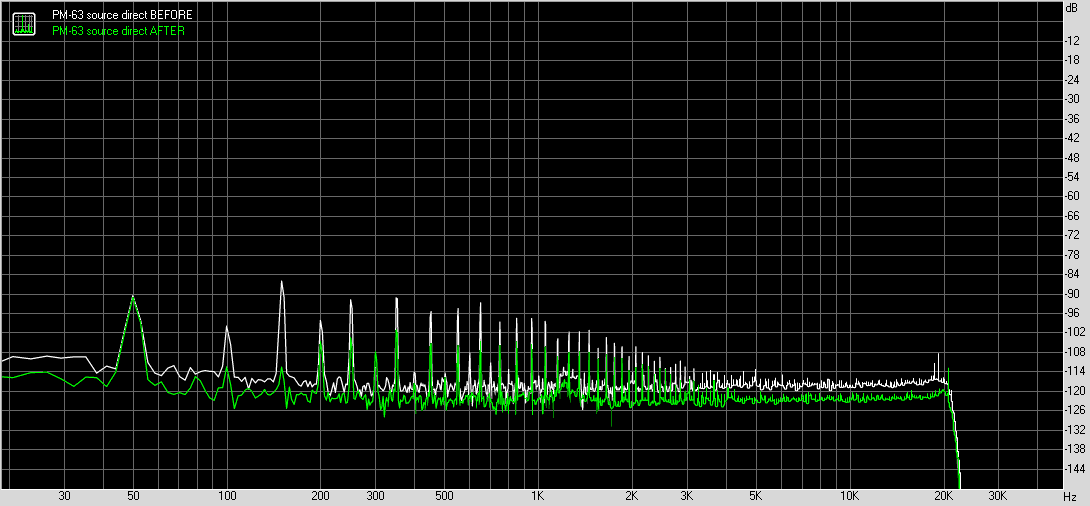

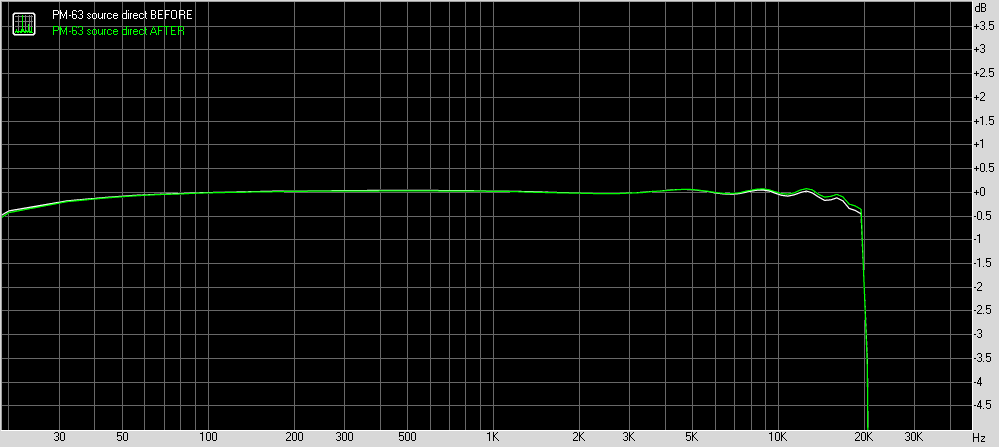

Otsekanali graafikuid:



[madis64]

Nüüd tuleb see võimendi tööpositsiooni lükata ja GE-7030 lõpuni korda teha...

[madis64]

Pilte ja mõõtmistulemusi on projektikausta lisandunud.

Mõõtsin üle ka väljundtransistoride jõudevoolu pinged väljundstme emittertakistitel - hooldusmanuaal soovitab 18 mV, hes kanalis on 24, teises 5 mV.

Ubisin nad iis 20 mV peale mõlemad.

Tagantjärgi tarkusena - oleks tulnud need trimmerid mitmepöördeliste vastu vahetada kui plaat kastist väljas oli ...

[madis64]

Kurivaim, hakka vana asja raputama, pudeneb igast otsast ...

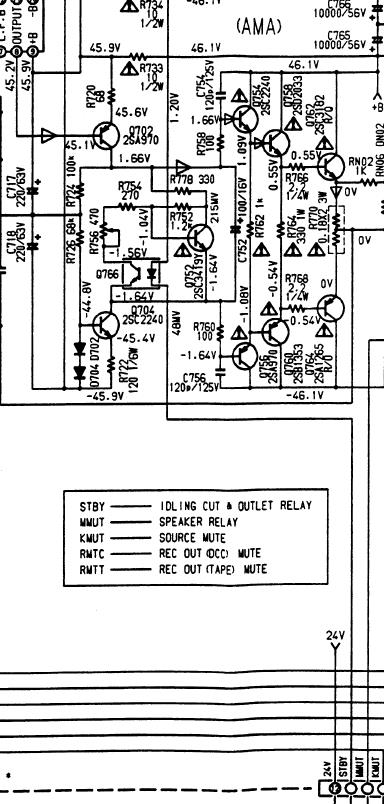

Need jõudevoolu regulaatortrimmeid on vist nii kehvaks jäänud, et kui kruvikerajat südamikus natukenegi õrnalt mingis suunas "puksida", siis jõudevool muutub mitte sujuvalt, vaid hüppeliselt - pinge 2x0,18 oomistel emittertakistitel on kord 19, siis 14, seejärel 21...24 mV.
Sihiks on 50 mA-le vastav 18mV.

Peaks nagu teoreetiliselt sujuvam see muutus olema?

moi poolt paar postitus eespool osundatud teemas võitleb üks postitaja sellises kohas mitmepöördeliste trimpotede kasutamise vastu - et ei pea voolule vastu. Tea, kas see mõni milliamper (?) ikka keskviigule üle jõu käib?

Ja huvitav, kas need standby-d tegevad PC817-d (Q766) ka hapuks lähevad:


?

[Stern]

Õnneks on need trimmerid ahelas sedasi kui liuguri ühendus katkeb siis on lõppastme vool väiksem.

Reguleerimisulatust saab muuta, asendada see trim taksiti väiksema väärtusega sedasi, et 270+470 säiliks.
Üks võimalus 560+180pot. Tegelikult sedasi võib vajalik vool reguleerimise serva jääda.

[madis64]

Tellisin prooviks sama nominaaliga uued Bourns-id (ühepöördelised).

Peaksid ehk sujuvamalt käima.

Kui ikka liiga tundlikud on, eks siis hakkan takistitega töötsooni "laiendama".

Peaks vist ühe mitmepöördelise Bournsi laiali lammutama, et oleks mingi ettekujutus, kui palju sellel "vooluga hirmutramisel" põhja alla võiks olla.

Teadmine valgus, mitteteadmine pimedus ...

[madis64]

Vahelepõige: üks selline (koos puldiga) ilmus ebay.de-s müüki (tihti neid seal just näha ei ole) ...

[madis64]

Bournsid käes ja sisse joodetud.

Reguleerimine on ikka "natuke liiga tundlik", kuid "metsikud hüpped" on kadunud (vanad trimmerid olid kõigele lisaks veel avatud konstruktsiooniga ka).

Peaks ühe ühepöördelise ja mitmepöördelise laiali lammutama - et kas liuguri kontaktpinnas ka mingi vahe on või mitte...

[madis64]

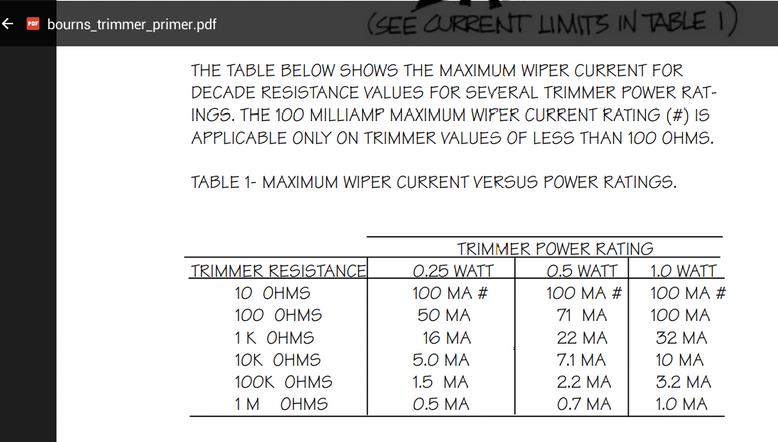

Mitmepöördelise trimmeri voolutaluvuse kohta leidsin sellise tootjateabe:



Potel oli pinge 0,266 V ja takistus mõõtmishetkel 240 oomi - tegelikuks voolutugevuseks näib siis olevat ca 1 mA.

Pote ehituslik koormusvaru peaks nagu piisav olema ...
