31-08-2016, 09:55 PM (Seda postitust muudeti viimati: 31-08-2016, 10:10 PM ja muutjaks oli madis64.)
Eile-täna siis natuke tühikäigul tuksuva võimendi jõudevoolu seadepinget jälginud ning natuke see ujub - millivolt üles-alla (18 mV nominaali juures).
Kas C752 mahtuvuse topeldamine (koos uue lüüdi panekuga) võiks hästi mõjuda?
Sansui AU-5/6/7900-l on sarnases funktsioonis ainult 1uF konde, odavamatel võimenditel näib hoopis puuduvat ...
Või on selle "millivoldiga" võitlemine tühi töö ja vaimunärimine?
01-09-2016, 10:24 AM (Seda postitust muudeti viimati: 01-09-2016, 10:26 AM ja muutjaks oli moi.)
C752 suurus ei mõjuta jõudevoolu kui ta on korras ja ei leki. Tema suurus on ilmselt kooskõlas muu skeemiga ja suurendamine palju midagi ei tohiks mõjutada. Ta hoolitseb põhiliselt selle eest, et vaheduvpinge oleks mõlemas õlas samasugune, ehk vähendab paaris harmoonilisi, mida suurem on, seda madalamal sagedusel vähendab.
Nii, välja läksid 270-oomised takistid ja 470-oomised trimmerid, asemele läksid 380-oomised takistid ja 200-oomilised 25-pöördelised trimmerid.
Reguleerimine muutus kohe "inimlikuks" - keerad sujuvalt kruvikeerajat ja jälgid millivoltide komakoha sujuvat muutumist.
Tegelikult oleks vist ka 100-oomisest mitmepöördelisest trimmerist piisanud.
Jõudevoolu aeglane triiv on ikka alles - ujub paari sekundi jooksul millivoldi siia-sinna ning tagasi. Tegemist transside temperatuuri muutuse ja selle kompensatsiooniga?
Kui see soojuse ülekanne nii kiiresti toimub siis on küll hästi.
See on sisendsignaalita ja mõlemas kanalis ühesugune ?
Kui see on mõlemas kanalis siis võiks põhjust kaugemalt otsida.
Kas Q701/702 baasipinge on konstantne ?
SB optronite(Q765/766) toide.
See võib ka vastuside kaudu ringiga tagasi tulla kui kuskil ajaline nihe tekib.
02-09-2016, 03:16 PM (Seda postitust muudeti viimati: 02-09-2016, 03:17 PM ja muutjaks oli moi.)
(01-09-2016, 10:18 PM)madis6 Kirjutas: Jõudevoolu aeglane triiv on ikka alles - ujub paari sekundi jooksul millivoldi siia-sinna ning tagasi. Tegemist transside temperatuuri muutuse ja selle kompensatsiooniga?
Võrgupinge ja võimu toitepinge sellega koos ei kõigu juhuslikult?
03-09-2016, 02:22 PM (Seda postitust muudeti viimati: 03-09-2016, 02:24 PM ja muutjaks oli madis64.)
Mõtlesin natuke selle triivi üle ja jõudsin järeldusel, et liigne agarus on tavaliselt ikkagi ogarus ;-)

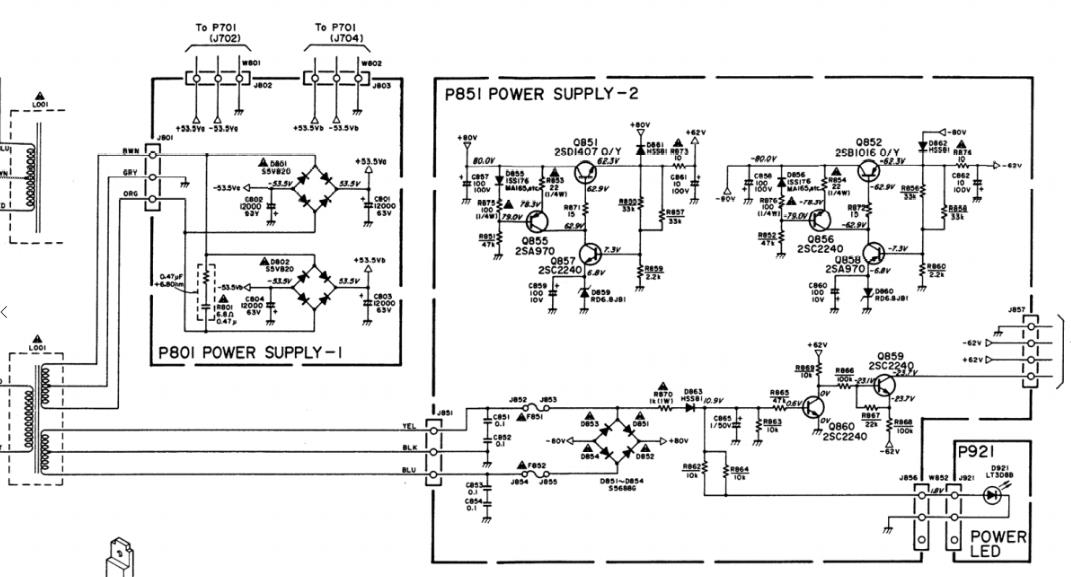

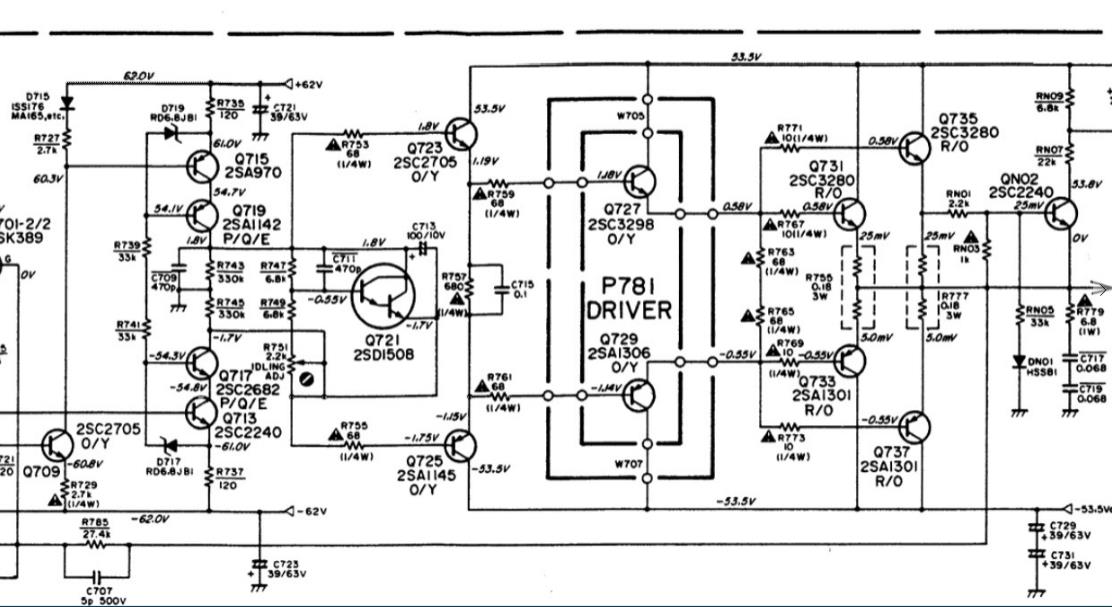

Et kui tahaks seda tõemeeli likvideerima hakata, siis tuleks ilmselt alustada pingevõimendustmele stabiliseeritud toite korraldamisest, nagu Marantz oma SM-80-s teinud on:
Keeruline see ju pole, kuid antud hetkel näib puuduvat ratsionaalne mõte selles ettevõtmises (kui tegemist oleks toa põhivõimendiga, siis oleks teine lugu).

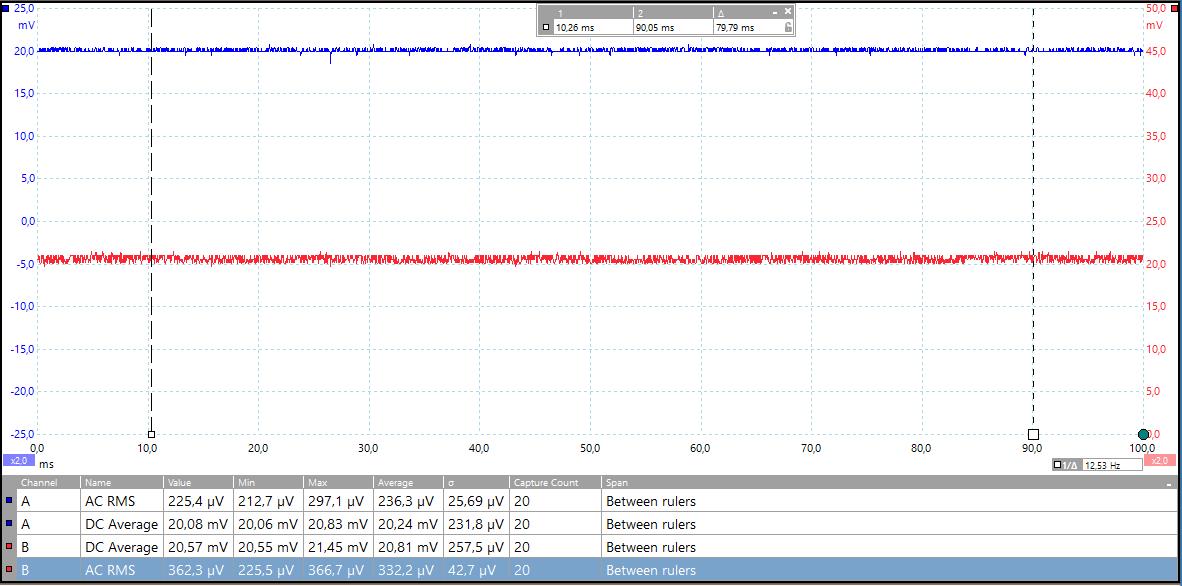

Mõõtsin täna veel sportlikust huvist pikoskoobiga neid pingeid emitteritakistitel (kanalite graafikud on ekraani vertikaalsuunas nihutatud):
Kõrvaklapivõimenditeteemasse sai postitatud selle võimu "uus ilmnenud häda" - tämbriregulaatoris algab kõrgete reguleerimisala alles 3-st kilohertsist.
Tulemuseks tuhm ja ilma eheduseta (minu kõrvade jaoks) heli.
Eks siis tuleb tämbriregulaatori komponentidega mängima hakata (UA-80 skeem on referentsiks - seal algab kõrgete reguleerimine juba 1-st kilohertsist) :
