Marantz CD-67SE uurimine ja tuunimine

[moi]

Nii on,  selle AD7528 andmelehes on ilusti kirjas mille jaoks ja kuidas teda tuleb kasutada ning ega 8-bitisest DACist mingit mõistlikku heli nagunii kätte ei saaks.

[madis64]

Kui hakkad seadme skeemi tagantpoolt ettepoole lugema ja jõuad dac-ini, siis kes tuleb selle peale, et dac-ist ettepoole on veel mingi dac potsatatud?

[madis64]

Tuleb viga tunnistada, martk-l on õigus ja mina vaatasin skeemist vale osa.

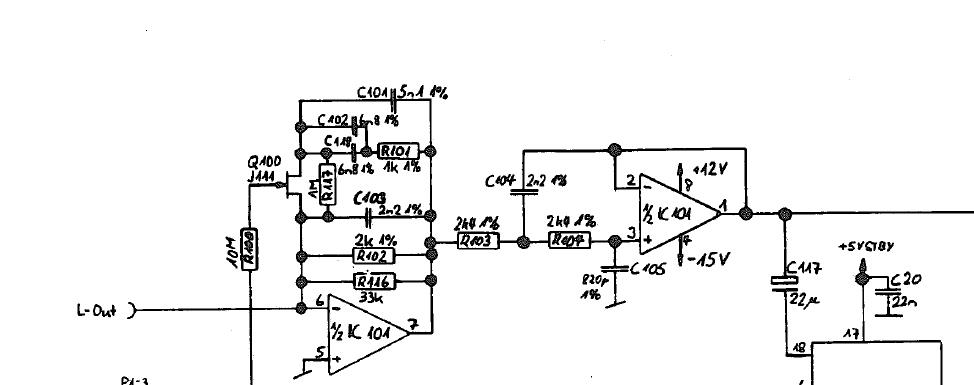

Õige (fiksnivool) analoog-väljundaste on see:



[madis64]

Tagasi nüüd selle https://elektroonikafoorum.com/thread-75...ml#pid4955  dac-i juurde - sai teda siis täna natuke mõõdetud:

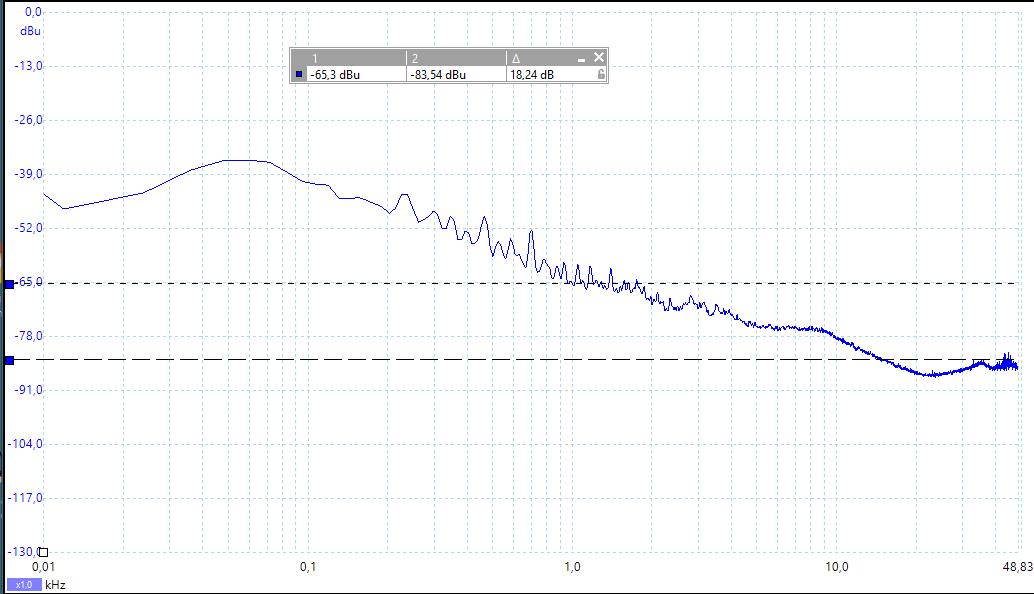

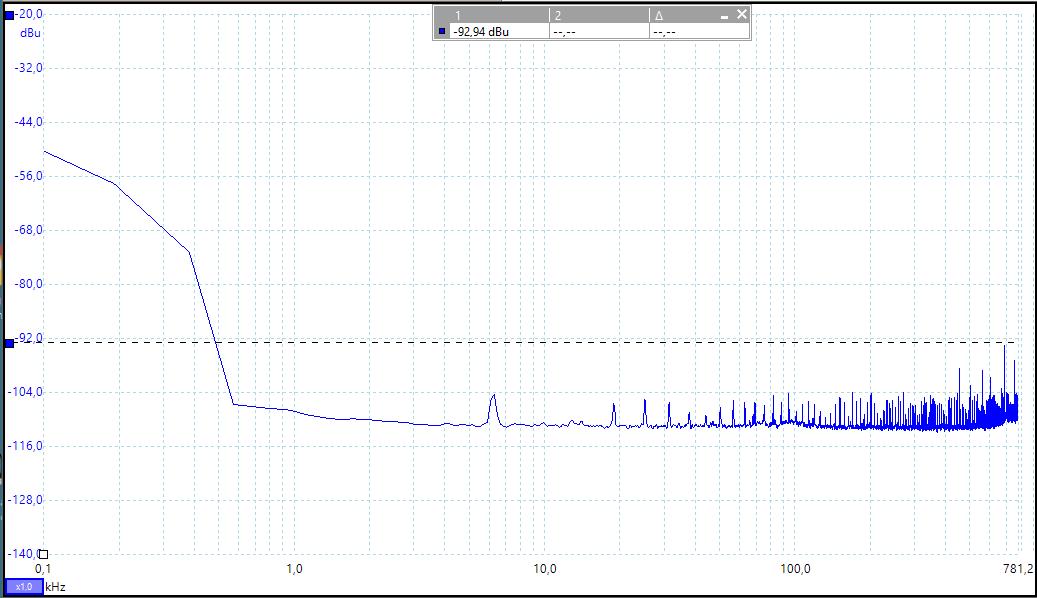

a) "tühijooksul" (ilma sisendsignaalita, cd-mängija sisselülitatud, kuid lugu ei mängi) 1 MHz spekter näitab mingit piiki 800 MHz kandis, kuid nivool alla -90 dB:

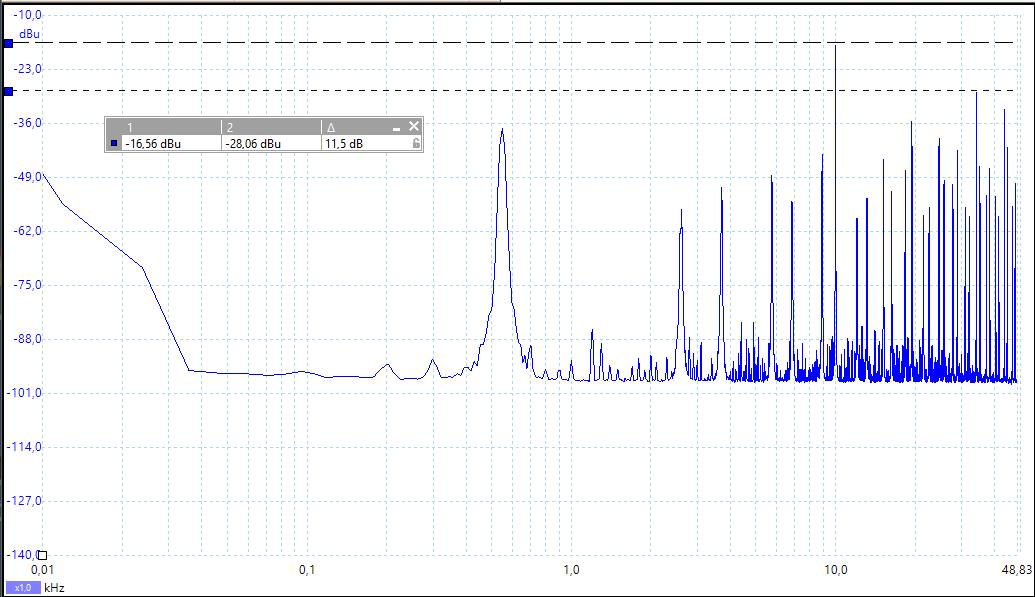

b) 1 kHz signaal siis selline:

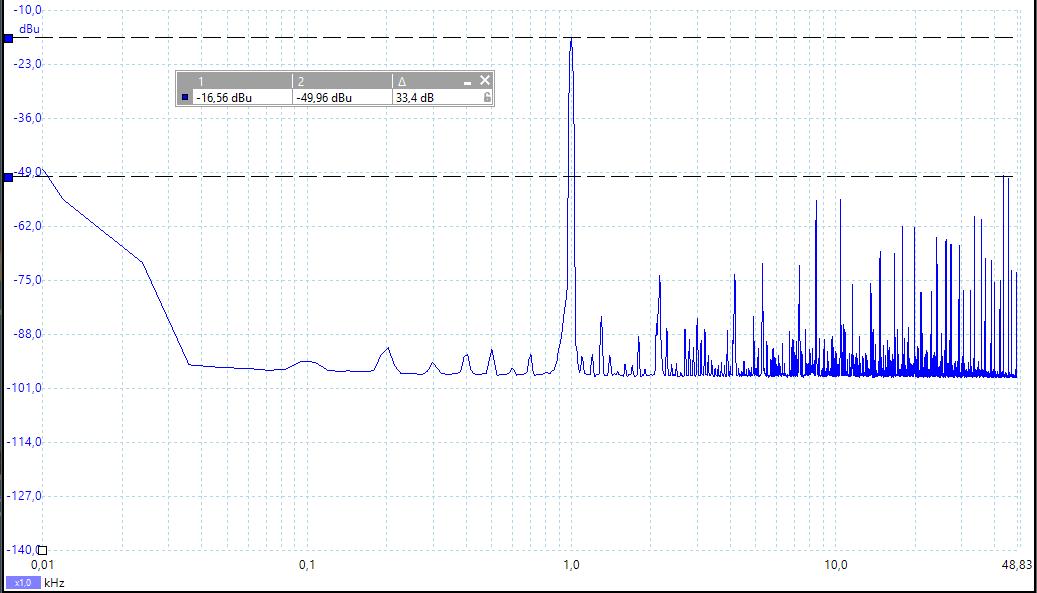

c) 10 kHz signaal selline:

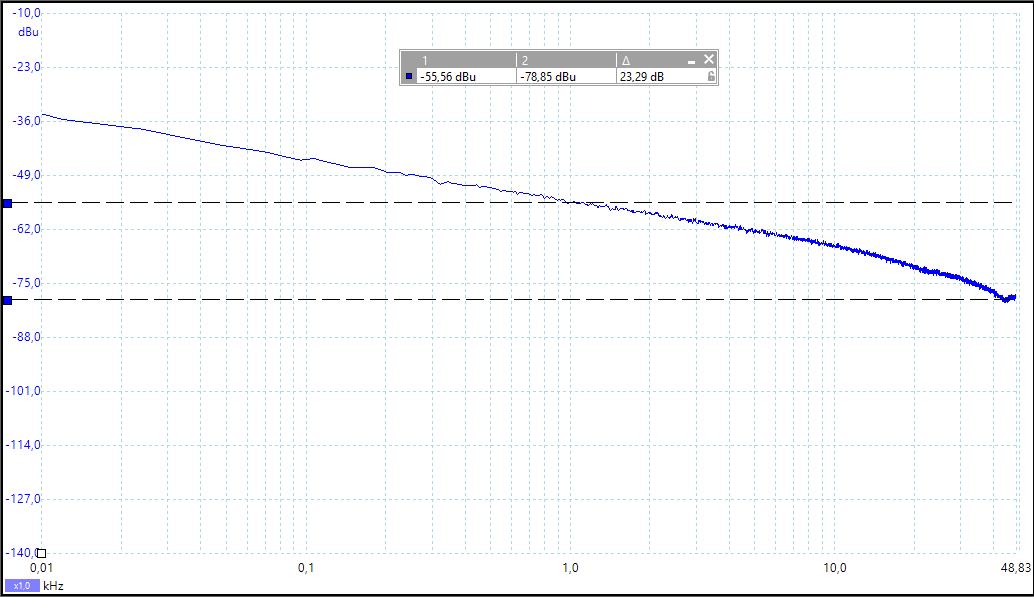

d) roosa müra selline:

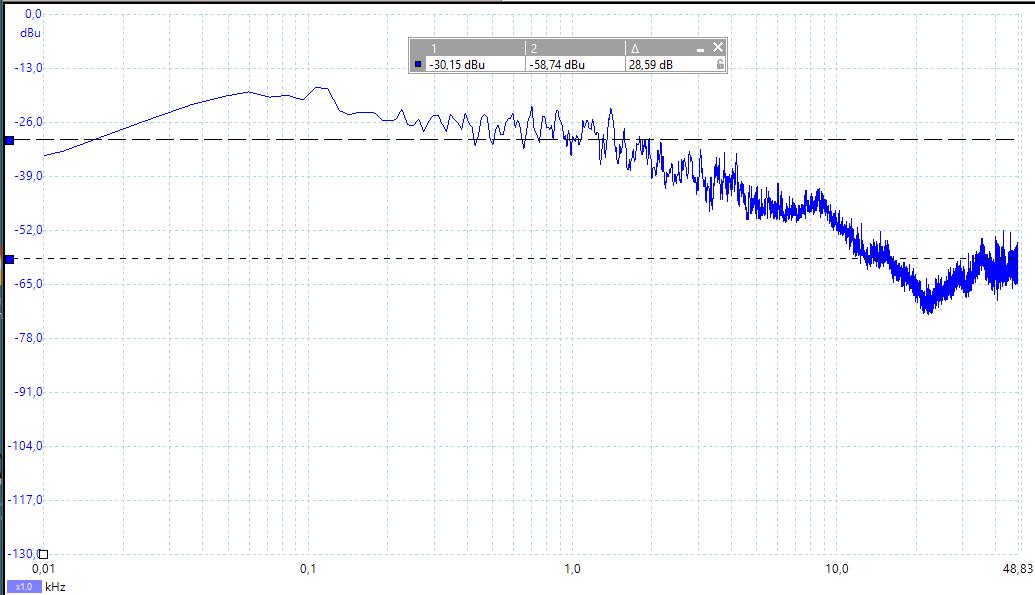

e) valge müra selline


(kõik spektrid "average" meetodil võetud, I/V takistiga on paralleelselt 1500 pF konde).

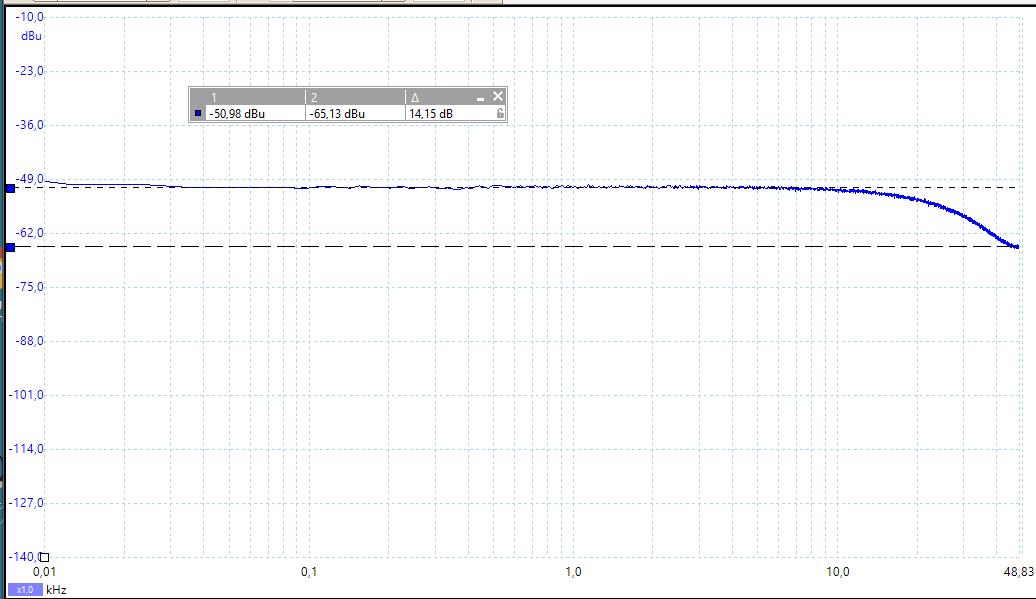

Üks reaalne lugu ka siis - The Muse, Madness:
"average":


"peak hold":


Esimene küsimus nüüd on "ohutustehniline" - kas nende graafikute alusel võiks oletada, et ma "küpsetan" - muusikat kuulates - oma kõlarite kõrgsageduselemendid ära?

[madis64]

Eelmise postituse jätkuks:

need mõõtmised on tehtud dac-i väljundis ilma seda audiosüsteemi ühendamata.

Järgmisena tuleks korrata samu mõõtmisi, kuid pikoskoop haakida kõlariterminalidele - et milline signaal siis läbi kogu trakti kõlariteni tegelikult jõuab...

[martk]

ning ega 8-bitisest DACist mingit mõistlikku heli nagunii kätte ei saaks.

Mõni targem näitab, et võrreldes 24 bitisega on suurim erinevus müranivoos:
https://www.youtube.com/watch?v=Rc_-eavK...e=youtu.be

[moi]

Järgmisena tuleks korrata samu mõõtmisi, kuid pikoskoop haakida kõlariterminalidele - et milline signaal siis läbi kogu trakti kõlariteni tegelikult jõuab...

Ise küsid, ise vastad.
See kas midagi halba valjukate juures hakkab toimuma sõltub kuidas sul võimust see üle 22 kHz asi läbi käib. Natuke ehk ka kuidas on kõrgete valjuka takistus nenedel kõrgetel sagedustel. Kui takistus kasvab, väheneb ka valjukasse jõudev võimsus nendel sagedustel.
Kui vaatad minu 59 postituse pilti (see on tehtud AD1865 NOS väljundist, kus on ainult takisti, ei ühtegi kondekat, sisend on 44 kHz kvantimisega sweep) sealt näed punase joonega kui kõrged need üle 22 kHz signaalid on reaalselt kogu 96kHz riba ulatuses.
Ilma mõõtmata võib öelda näppude peal arvutades, et kui lased 20 kHz siinust NOS DAC-ist ilma filtrita, siis valjukasse jõuab umbes kahekordne 20 kHz peal antav võimsus tänu 24.1 kHz aliasele, mis on sisuliselt sama amplituudiga kui 20 kHz.

[moi]

ning ega 8-bitisest DACist mingit mõistlikku heli nagunii kätte ei saaks.

Mõni targem näitab, et võrreldes 24 bitisega on suurim erinevus müranivoos:
https://www.youtube.com/watch?v=Rc_-eavK...e=youtu.be

Nii see on.
Video näitab ka milleks dither hea on aga seda peaks Elfas OXS-ile laskma, tema seda kindlasti ei usu. Ta ei usu isegi seda, et suurem kvantimissagedus kui 44 kHz ei muuda kuidagi alla 22kHz helisageduse esitamist täpsemaks.

[madis64]

Ise küsid, ise vastad.

Ma maalt ja obesega - tasa sõuad, kaugemale jõuad, tark ei torma jne

[madis64]

Jätkame NOS-harjutusi...

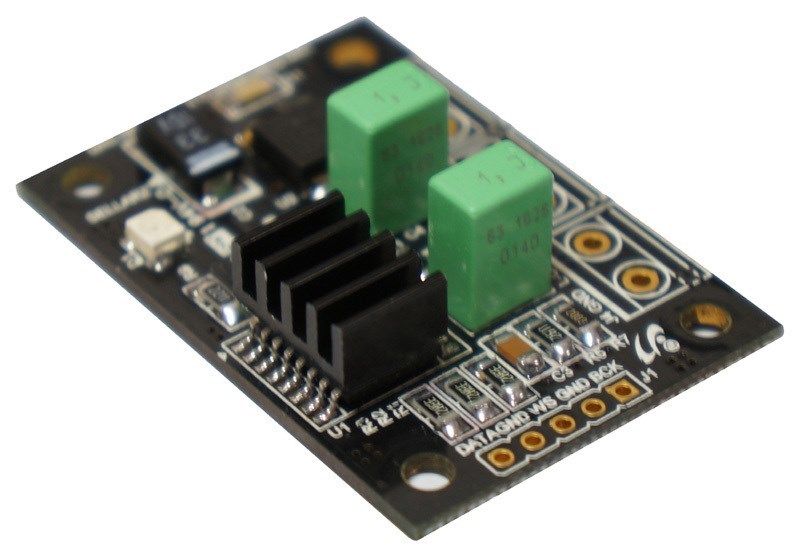

Töölauale maandub siis selline TDA1543-l põhinev eBay-kaubaline NOS DAC:



ja projektiplaan oleks siis üldjoontes selline:

  DAC-NOS1 TDA1543T I2S 2019-01-26.pdf (Suurus: 103.97 KB / Tõmbamised: 265)

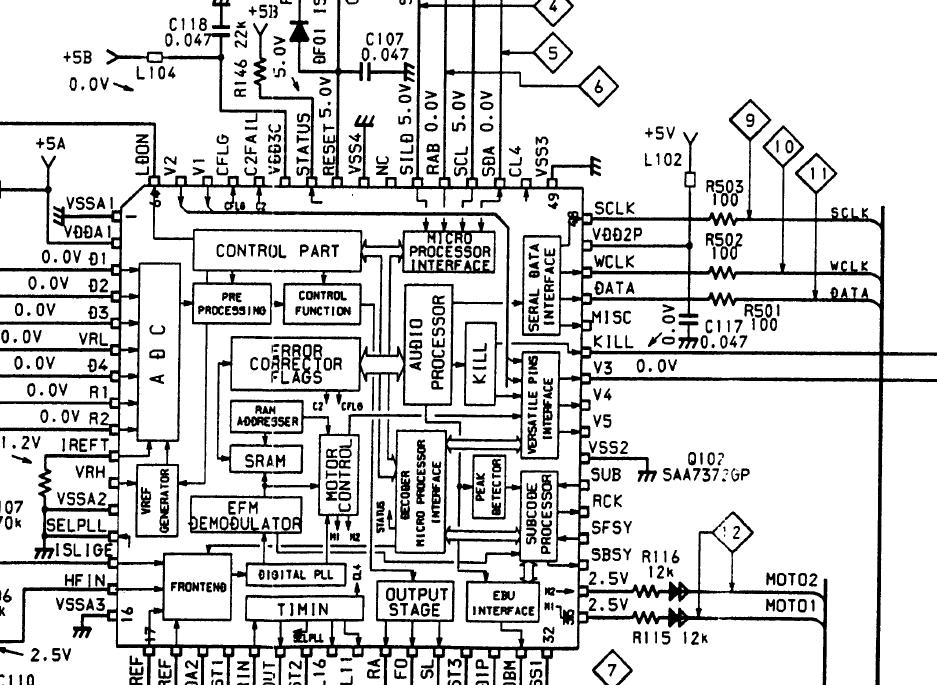

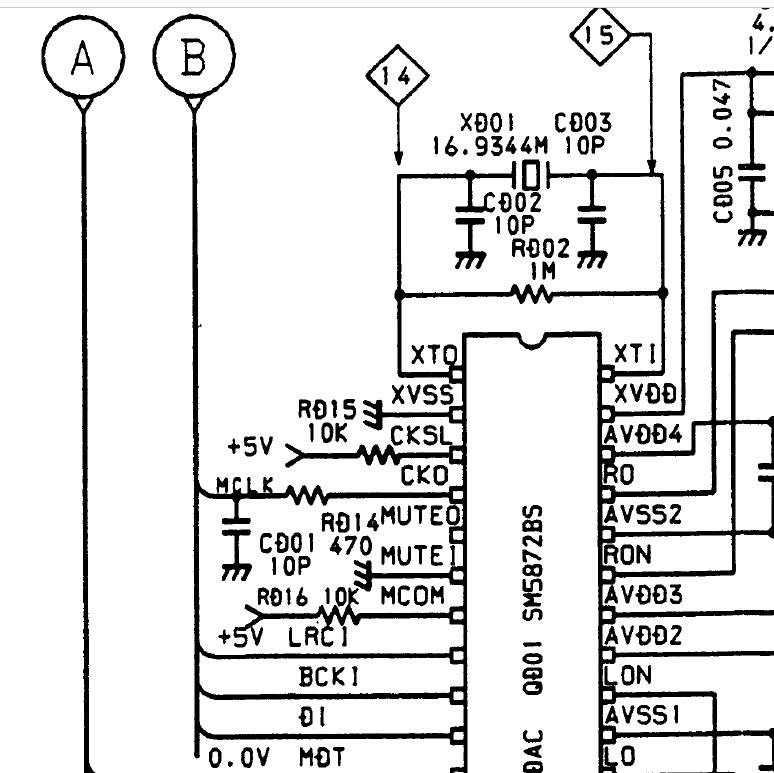

CD-67 puhul on dekoodri ja dac-i ühendused siis sellised:



, ilmselt tuleb I2S signaal võtta R-501/502/503 dekoodripoolsetelt otstelt.
