Marantz CD-67SE uurimine ja tuunimine
Milline  siis AD1865 NOS lõplik hinnang on?
Vasta
Lõplikuks hinnanguks on aega vähe olnud - puhkuste aeg, pere kodus, kuulata pole teist õieti saanudki.

Järgmisel nädalal on endal puhkus, mõtlesin et kuulan siis temaga paar plaati keset päeva rahulikult ära.

Soetasin vahepeal ka teise P-303 eelvõimendi, nii et nüüd saab samast mängijast võtta kaks eri signaali sarnaste eelvõimude kaudu, volüüminuppudest keerata nivood paika ning seejärel mängida trakte vaheldumisi.

Kui sul endal huvi on, võid ka läbi astuda...
Vasta

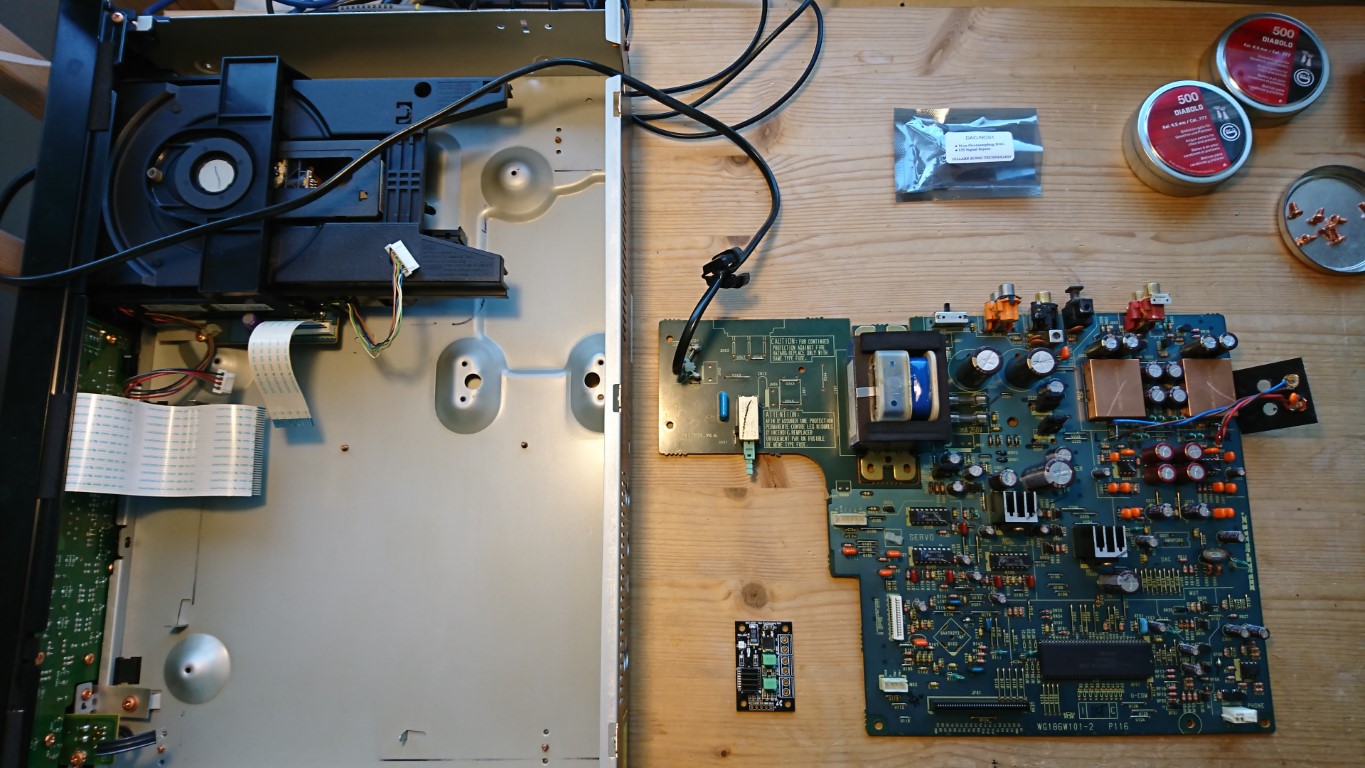

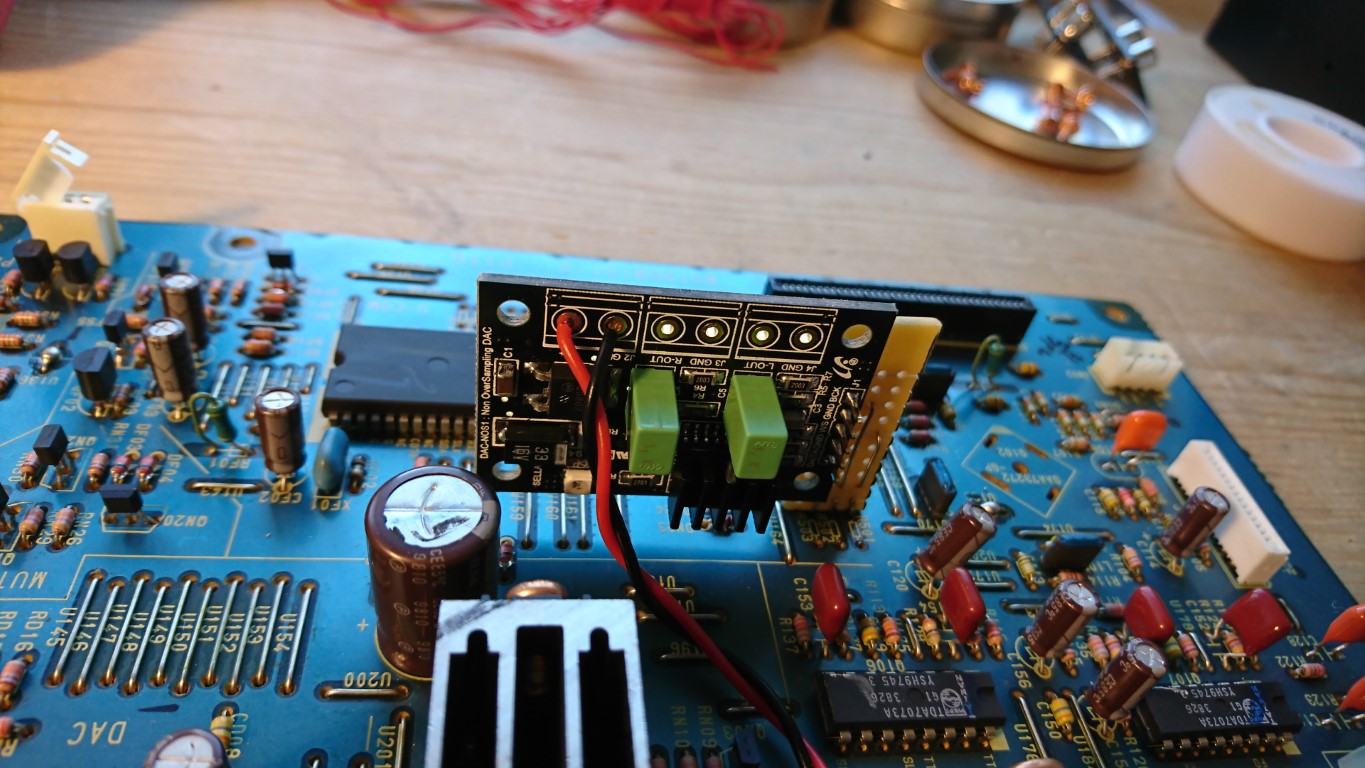

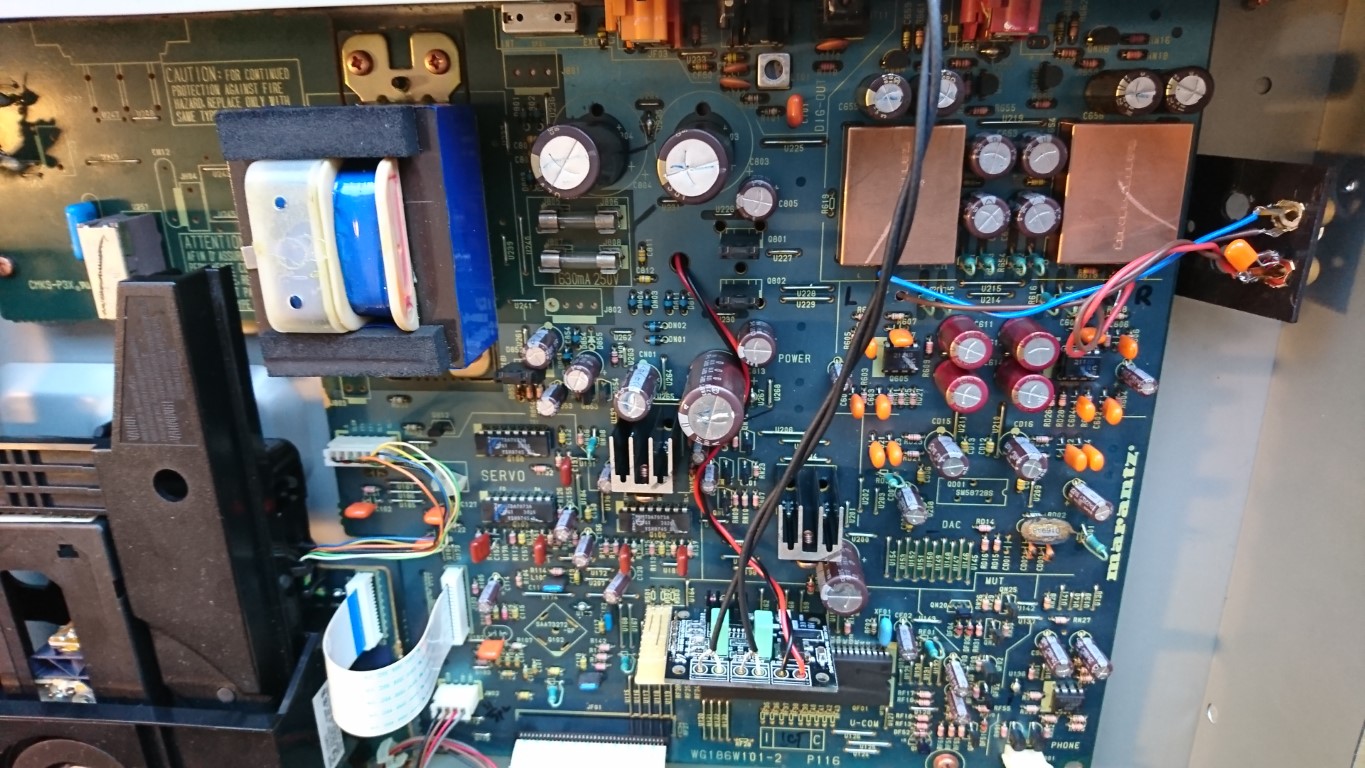

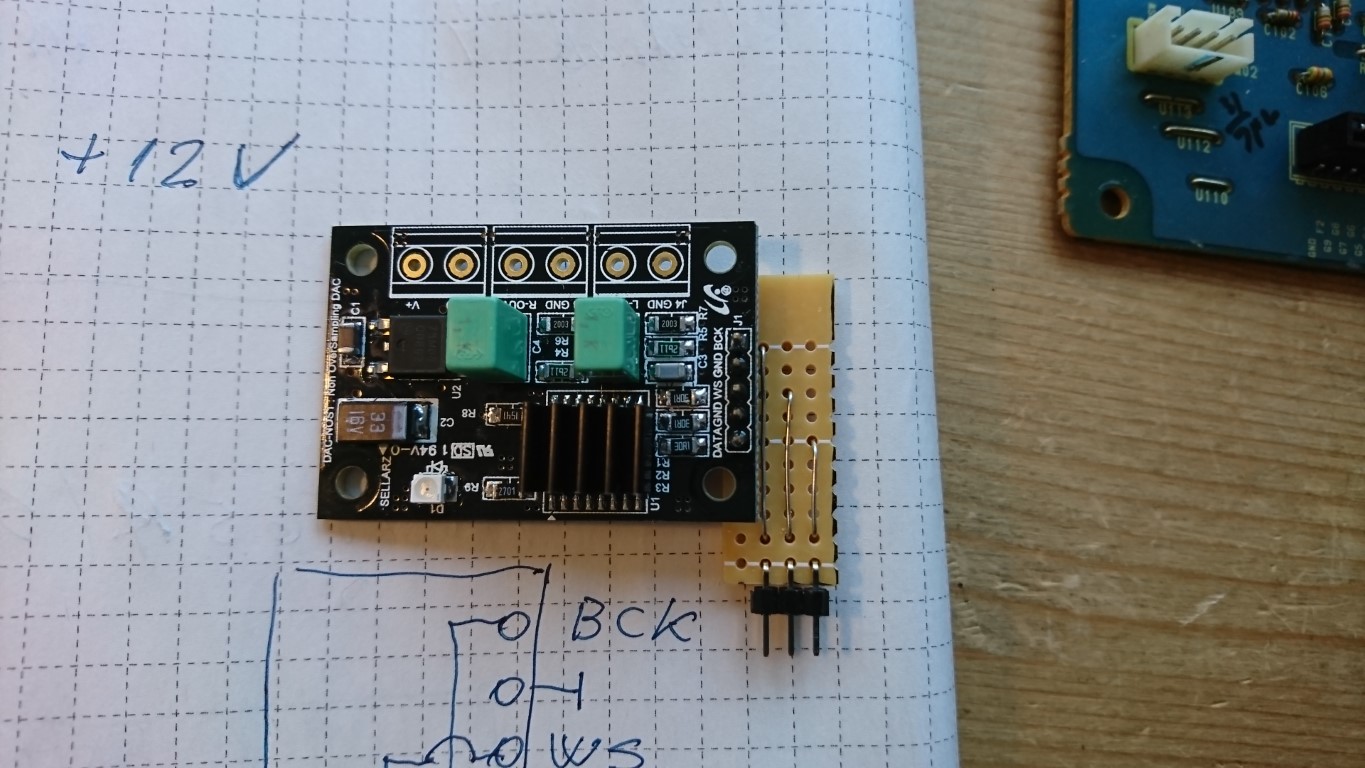

Nii, see TDA-l põhinev NOS DAC on nüüd ka sisse ehitatud:









Heli igal juhul läbi tuleb, praegu on tunnisel koormustestil - et kas midagi liiga kuumaks ei lähe.

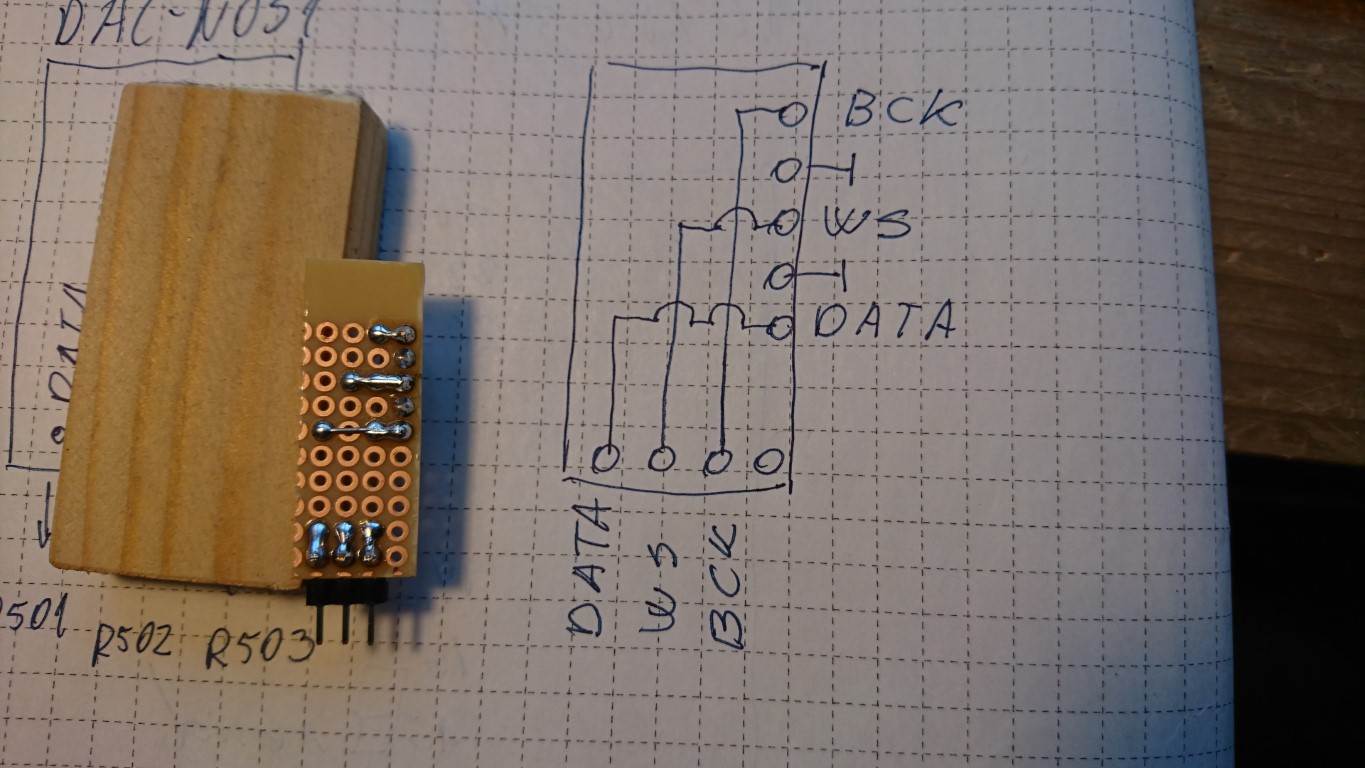

NB. R501...503 on joodetud nüüd plaadi alla, nii et ka "vanad väljundid" töötavad.

Väljundsignaal on liiga vali - kas pingejagur teha 10k, 20k või 50k?
Vasta
Paar tundi mänginud, midagi üle ei kuumene ja heli tuleb endiselt läbi.

Ega midagi, tagapaneelile tuleb täiendavad väljundid lisada, nivood ühtlustada ja kast kokku kruvida.

Ning siis kuulata ja mõõta...
Vasta
(25-08-2019, 08:06 PM)madis64 Kirjutas: Väljundsignaal on liiga vali - kas pingejagur teha 10k, 20k või 50k?
Sõltub kaabli pikkusest, mis sinna taha tuleb ja selle mahtuvusest ning kui väikest takistust see väljund kannatab enne kui seal olev filter paigast ära jookseb.

Kuna aga see ka ju voolu väljundiga DAC oleks kõige elegantsem vähendada hoopis koormustakistust, siis tuleks aga muidugi ümber arvutada ka väljundis olev filter.
Vasta
(25-08-2019, 10:44 PM)moi Kirjutas: ...oleks kõige elegantsem vähendada hoopis koormustakistust, ...

See plaat on SMD ja kribu - ei hakka koormusega mängima, proovin alguses 20k summarse koormustakistusega.
Vasta
See on üsna suures mõõdus SMD, sinna saab paraleeli peale joota vajaliku takisti.
Vasta
Proovin enne pingejaguri ära. Seda on võimalik ka RCA kaabli võimendipoolsesse pistikusse ehitada.

Kaablid jääksid pigem lühikeseks ja alla 100pF.
Vasta
Selleks, et testimängija kõik väljundid viia põhimängija (Ray DOS lõppastmega) väljundnivoole (et saaks nende vahel võrdluskuulamise ajal sujuvalt eelvõimendi sisendeid ümber lülitada) mõõtsin ühe 400Hz testsalvestusega (Audacitys genereeritud "80% volume" tasemel) erinevad väljundid üle:

- põhimängija / Ray DOS => 0,26V

- testimängija / tavaväljund => 1,86V

- testimängija / pre-HDAM => 1,87V

- testimängija / TDA 1543 NOS => 1,48V

Kui nüüd TDA-le (mille I/V ilmselt ainult takistiga tehtud näib olevat) panna 1,48V 0,26-le taandav 20k pingejagur väljundpesale ning rehkendada ca 300pF järgnevaks koormusmahtuvuseks (100pF kaablile ning 200pF eelvõimendi sisendile) siis madalpääsfiltri kalkulaator näitab lõikesageduseks ca 26 kHz. See ju peaks neid võimalikke kõrgemal sagedusalal paiknevaid peegeldusi veelgi maha võtma, nii et võiks nagu sobida...
Vasta

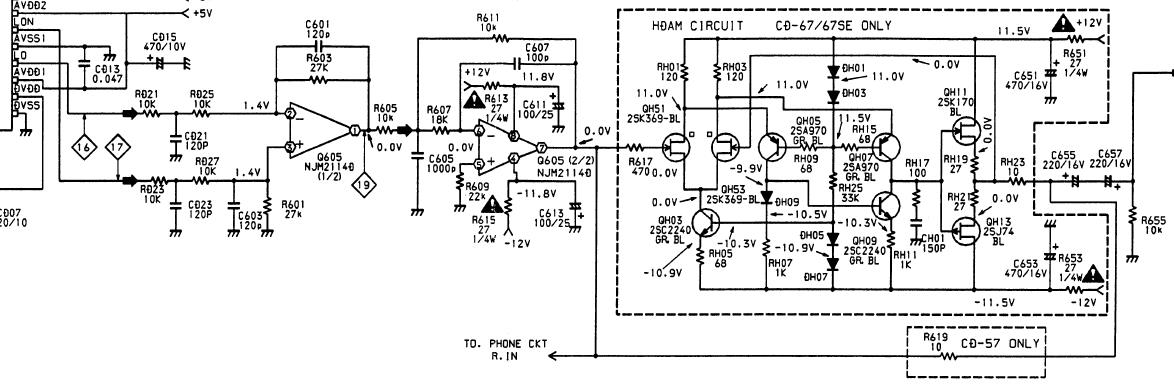

Kui soovida nn tavaväljundite (pre- ja post-HDAM) nivood mõõta, kas piisaks



R605 või R607 parempoolselt otsalt vaiksema (vajaliku suurusega) takisti mahaühendamisest?

Või vähendada R601/603-e?

Ilma, et opvõimendusastme väljundisse alalispinget tekiks...

Ei viitsi hetkel simuleerima hakata...
Vasta
