Võimendite (ja ka muude audioseadmete) toiteahelad
#11
Kas kaitse skeem ise ei või mingeid häireid genereerida?
Toide on sellel kaitsel kahe trafo vahel pooleks ja mõlema kanali indikaatorite pool saab toite ühelt trafolt.

Võimu enda skeem on ka huvitav, kolme tagasiside ahelaga.
Vasta
#12
(14-05-2023, 11:54 PM)moi Kirjutas: Võimu enda skeem on ka huvitav, kolme tagasiside ahelaga.

Ma isiklikult jätaksin tulevikus sellised "huvitavad" vahele - selle eelkäija M-5060 skeem on ratsionaalsem, see M-5030 meenutab oma keerukuses mu esimest Yamaha A-700-t mis kipub ka parandamise järel koledasti võnkuma ja maha põlema.

Nagu Tänaku ralliauto - töötab väga kitsas aknas.

Ok, praegu on põlenud kanalis ootel peatoites ainult 10-oomised kaitsetakistid, ehk jääb stabiilseks (100-oomistega kaitse enam maha ei põlenud)...
Vasta
#13
Ju seal oli ikka mingi põhjus skeemi keerulisemaks, sümmeetrilisemaks ja vist ka kõrgasgeduslikumaks teha, kasumit taotlevad ettevõtted seda lihtsalt niisama mängu ilu mõttes ei tee.
Vasta
#14
Millised on dioodide D109 ja D111 parameetrid?
Ise olen onkyotes need väljavahetanud.
Vabandan, kui küsimus segab teievahelist gurutalki.
Vasta
#15
(16-05-2023, 12:28 AM)martk Kirjutas: Millised on dioodide D109 ja D111 parameetrid?

Suured, mustad, kaks jämedat traati otstes?  Smile

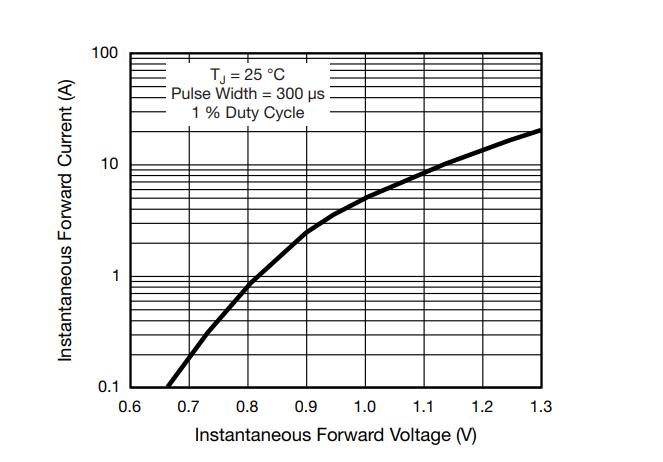

Service manuali järgi GP30G:



Selle pildi järgi hakkab diood juhtima alles 0,65V pinge juures?
Kui nii, siis töllerdab võimendi lõppaste pingeregulaatoriga sümmeetriliselt toidetava sisendaste suhtes ohtlikult palju - sellest võimalikult ka mahapõlemised ja võnkumaminekud.

Millega sa neid asendanud oled?

Ning ära sa mingil juhul liigse tagasihoidlikkuse käes pikalt vaevle, apteegist saab kindlasti rohtu  Smile
Vasta
#16
(15-05-2023, 11:03 PM)moi Kirjutas: ... kasumit taotlevad ettevõtted seda lihtsalt niisama mängu ilu mõttes ei tee.

Tundub olevat (skeeme lapates) omal ajal mingi üle-inseneerimise periood olnud. Hiljem näib, et kõik tootjad on need lahendused maha tõmmanud.

Tootmiskulude kokkuhoiu kõrval tuleb arvestada ka võimalikke hilisemaid hooldusprobleeme, kus üldiselt vananenud komponentidega algsed lahendused ei olnud ehk enam stabiilsed.
Vasta
#17
(16-05-2023, 05:44 PM)madis64 Kirjutas: Millega sa neid asendanud oled?
Olen kasutanus SR 5xx dioode.
Samas nende pilt on vaid 0,2V parem:
https://www.fabian.com.mt/viewer/33450/pdf.pdf
Vasta
#18
(16-05-2023, 05:44 PM)madis64 Kirjutas: Selle pildi järgi hakkab diood juhtima alles 0,65V pinge juures?
Kui nii, siis töllerdab võimendi lõppaste pingeregulaatoriga sümmeetriliselt toidetava sisendaste suhtes ohtlikult palju - sellest võimalikult ka mahapõlemised ja võnkumaminekud.

Voolu-pinge kõver läheb ikka nii pinge kui voolu nullist läbi aga null ei ole mahtunud graafikule.
Vasta
#19
(16-05-2023, 07:33 PM)moi Kirjutas: ... aga null ei ole mahtunud graafikule.

Nõus, arvestades vertikaaltelje logaritmilisust, peaks 0V pinge juures vool 0,01 A olema?
Samas kas graafik ikka jätkub lõpuni samalaadselt?

Selle 0,65V juures oleks vool siis 0,1A?

Samas olid maad ilmselgelt erinevate potentsiaalidega - kui jännata viitsiks (praegu on sild peal), siis peaks dioodid välja jootma ja üle kontrollima...
Vasta
#20
Kui väga täpselt on vaja voolu, siis siit leiab mõned juhised arvutamiseks: https://spinningnumbers.org/a/diode-equation.html
Vasta
