Võimendi Yamaha A-700 renoveerimine

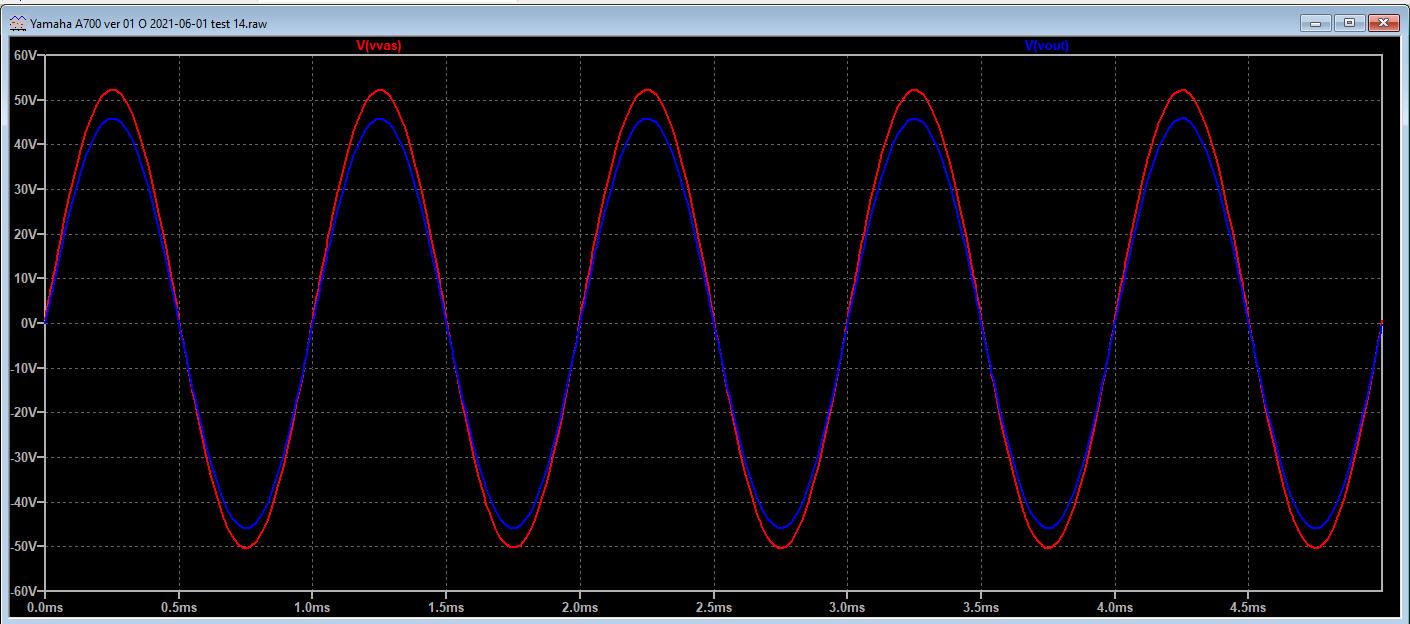

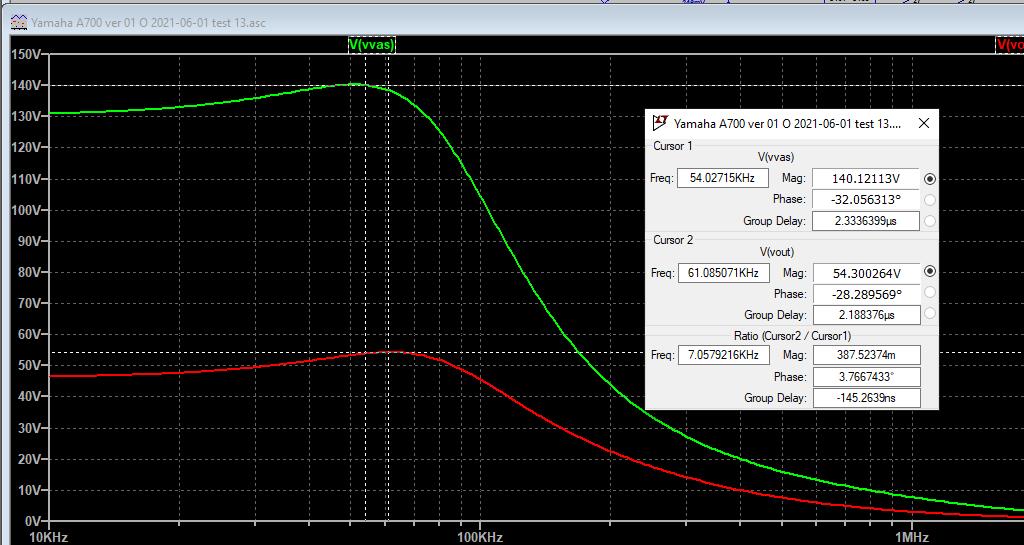

VAS pinge vs OUT pinge - VAS pinge näib voldiskaalas natuke suurevõitu? Bootstrapi mõju?


Samas on VAS pinge kohal ka lõputransistoride baasidel.
Eks tuleb siinuse amplituudi taga ajama hakata...
Vasta
Selles viimases on kindlasti midagi valesti, bootstrapid ei saa kohe kindlasti nii palju Vvas astme toidet tõsta.
Vasta
(20-07-2021, 11:29 PM)moi Kirjutas: Selles viimases on kindlasti midagi valesti,

Endale tundub ka imelik - muutsin ainult graafikul Y-telje ühikuid...
Vasta

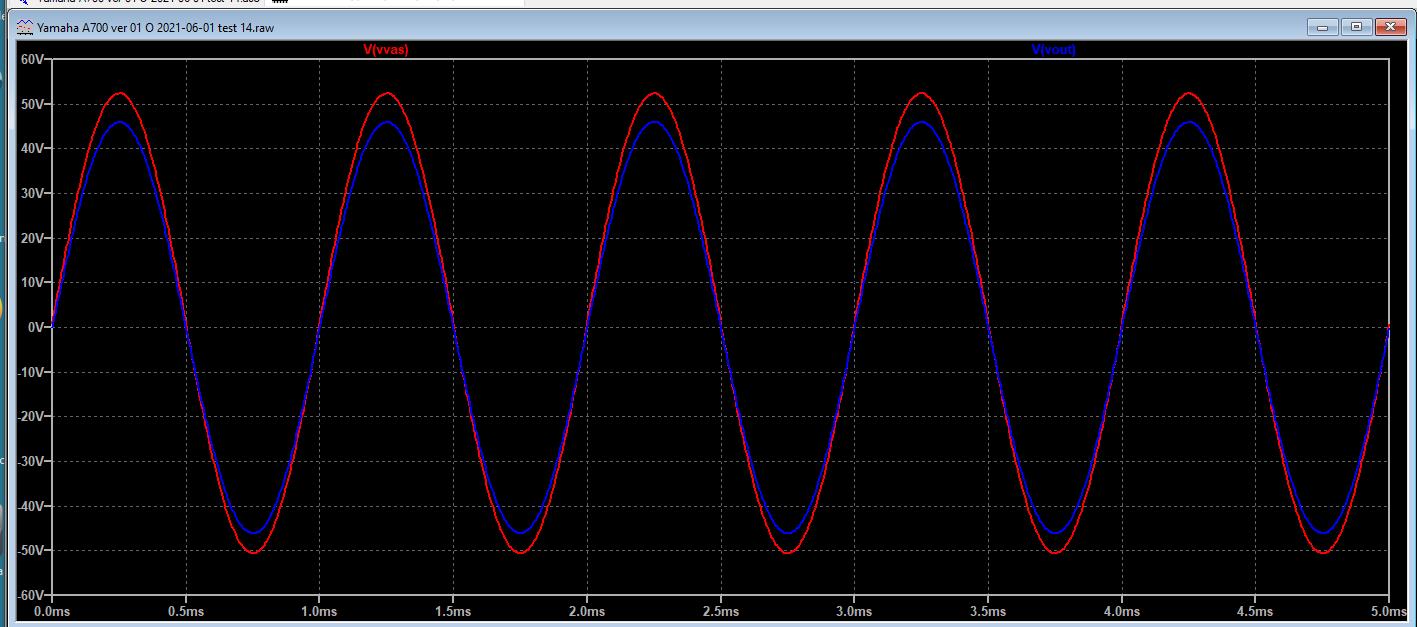

Sammuke tagasi, juurte poole. 0,25V (amplituudväärtus) siinus sisse:


bootstrap konded 1000uF (330uF asemel):


Midagi on ilmselt viga mu eelnevates simulatsioonikäskudes, kuid faasimuutuseid ma siisk kaldun uskuma.
Vasta
Kui amplituudidega ei ole kõik korras, siis ei saa ka kindel olla, et faasid on õiged.
Vasta
Kindel on siin ilmas ainult maksud ja surm  Smile
Vasta
No võib ka teispidi väljenduda.
Kuna võimendi on kindlasti minimaalfaasi süsteem, siis käivad amplituudi muutused alati kindlasti koos faasi muutumistega, seega faasi mõõtmised lausa ei saa õiged olla kui amplituud ei ole õige.
Vasta
Olgem täpsed, tegemist on simulatsiooni, mitte mõõtmisega.
Ma ilmselt pean seda asja mõne natuke lihtsama mudeli peal tudeerima, et selgeks saada, kus kotermann pardale ronib.
Vasta
Mängisin natuke ac ja tran simulatsioonidega ning oluline pingete erinevus nende tulemuste vahel tuleb ka muudes (teiste tegijate loodud) mudelites välja.
Nii et ma kas teen midagi valesti või on simudes mingid nükked, mida ma ei tea arvestada.

Panin küsimuse targematele üles:
https://www.diyaudio.com/forums/software...32126.html
Vasta
Tarkade Klubilt ka vastus saadud:

https://www.diyaudio.com/forums/software...32275.html

"There is no 'right' or 'realistic' analysis level in .ac, it's a gain and phase versus frequency, you cannot draw any conclusions from it with regard to large-signal behavior.

You can set the level to 1kV, it won't change the graph one bit."
Vasta
