Võimendi Yamaha A-700 renoveerimine
Ma saan sellest aru nii, et see .ac analüüs võtab skeemi väikese signaali parameetritega määratud ülekandefunktsiooni julmalt siis näitab väljundisse mistahes numbreid selle ülekandefunktsiooni ja sisendsignaali järgi arvestamata reaalseid toiteid ja suure signaali parameetreid. Kui see nii on siis sinu võimendi probleemidele lahenduste otsimiseks see eriti ei sobi.
Võibolla on seal olemas ka mingi teine analüüsi võimalus, mis arvestab suure signaali parameetreid ja reaalseid toitepingeid?
Vasta
Faasi ja võimendusteguri jaoks pidavat ac-analüüs sobima. Suuremat signaali (tegelikke pingeid) uuritakse tran-iga.
Vasta
Mis see tran seal on?
Tegelikult on ikka midagi veel valesti, isegi kui arvutatakse väikese signaali ülekandefunktsiooniga, ei saa olla Vvas ja Vout vahe 10 dB.
Vasta
(25-07-2021, 10:23 PM)moi Kirjutas: Mis see tran seal on?

Transient analysis - nagu ma aru saan, siis signaalianalüüs selle "tegelikul" kujul:

https://spiceman.net/ltspice-transient-analysis/
Vasta
(25-07-2021, 10:23 PM)moi Kirjutas: Tegelikult on ikka midagi veel valesti, isegi kui arvutatakse väikese signaali ülekandefunktsiooniga, ei saa olla Vvas ja Vout vahe 10 dB.

Mul on üks ideeraasuke, kuid ma pean natuke asja uurima. Vigane võib ka komponendimudel olla või komponent toimib väljaspool om tööpiirkonda.
Vasta

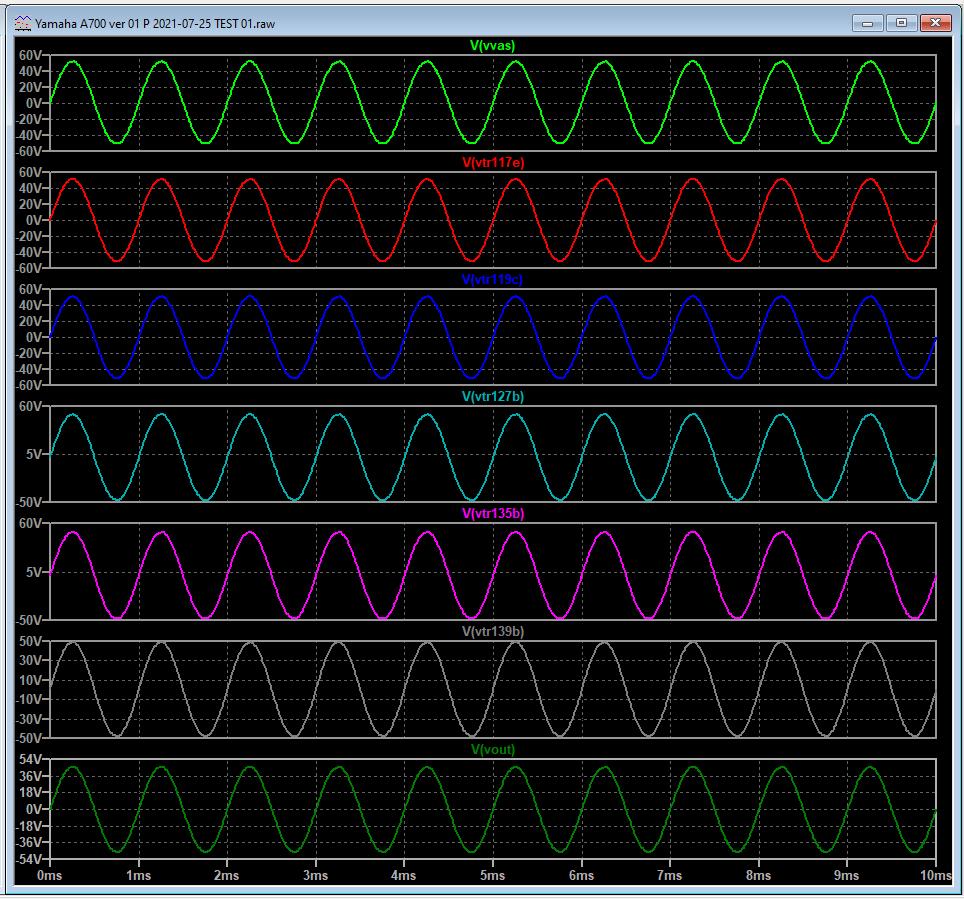

Transient analysis siis järgmiseks - väärtused ahelasse jäävatelt transistoridelt:

vvas(rms): RMS(v(vvas))=36.4414 FROM 0 TO 0.01
vtr117e(rms): RMS(v(vtr117e))=36.4178 FROM 0 TO 0.01
vtr119c(rms): RMS(v(vtr119c))=36.2272 FROM 0 TO 0.01
vtr127b(rms): RMS(v(vtr127b))=34.9122 FROM 0 TO 0.01
vtr135b(rms): RMS(v(vtr135b))=34.8658 FROM 0 TO 0.01
vtr139b(rms): RMS(v(vtr139b))=34.3709 FROM 0 TO 0.01
vout(rms): RMS(v(vout))=32.5441 FROM 0 TO 0.01


Vasta

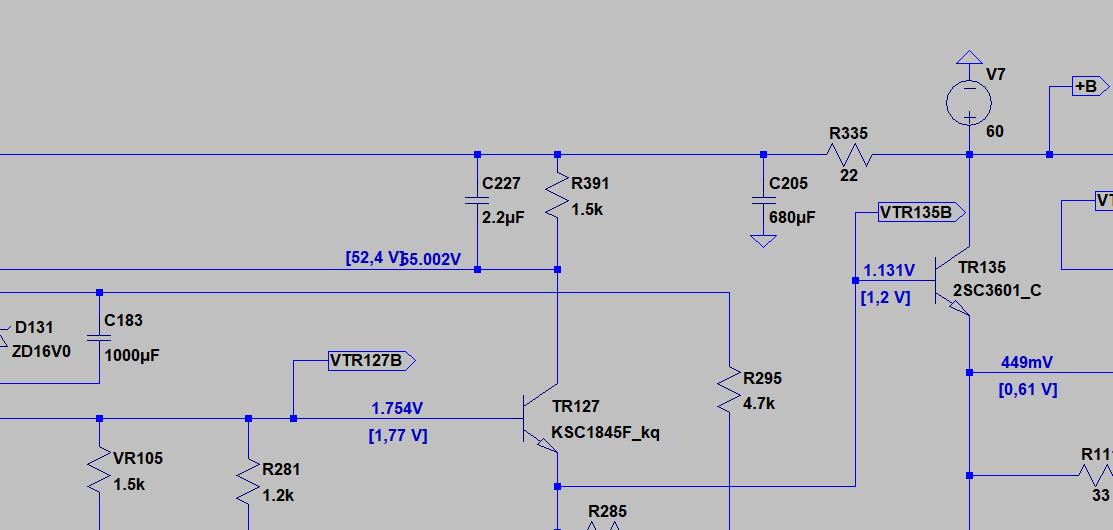

Kusjuures alalispinge-tööpunktide simulatsioonilt saadavad pinged TR127/135 osas ei näi kattuvat tran-simulatsiooni signaalipinge nullpunktiga:



Ilmselt on mõttekas järgmiseks ikkagi võimendilt tegelikud pinged üles võtta.
Vasta
(26-07-2021, 07:08 PM)madis64 Kirjutas:
(25-07-2021, 10:23 PM)moi Kirjutas: Mis see tran seal on?

Transient analysis - nagu ma aru saan, siis signaalianalüüs selle "tegelikul" kujul:

https://spiceman.net/ltspice-transient-analysis/

Tüüpiline mitte midagi seletav õpetus.
Mõiste järgi tunduks, et see .tran peaks nagu siirdeprotsessi näitama  aga õpetuse piltide järgi on nagu midagi muud. Mis mõtet on siirdeprotsessi analüüsi teha sinus signaaliga või pole need õpetuse pildid piisavalt detailsed ja asjast. Ma pole kuigi kindel, et ma ikka üheselt aru sain mis see .tran on.
Lisaks tundub, et selle .tran analüüsiga ei saa faasi näha.
Aga proovi oma mudelil see .tran analüüs ära teha sisse lülitamise hetkest, kas see on võimalik`?
Vasta
(26-07-2021, 11:12 PM)moi Kirjutas: Lisaks tundub, et selle .tran analüüsiga ei saa faasi näha.

Otsevahenditega ei saa (tundub, et see simulatsioonimeetod ei ole neil selleks mõeldud), kuid workaround on siin:

https://www.eevblog.com/forum/projects/a...n-ltspice/
Vasta
(26-07-2021, 11:12 PM)moi Kirjutas: Aga proovi oma mudelil see .tran analüüs ära teha sisse lülitamise hetkest, kas see on võimalik`?

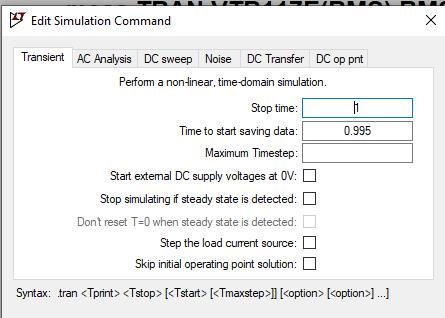

Saab sisselülitamise hetkes, saab teatud viivitusega teatud perioodiks - üsna paindlik seadistus.


Ma pean väikse testikava koostama ja natuke katsetama - et tulemused võimalikult adekvaatsed saada.
Vasta
